米空心板后张预应力张拉计算书
————————————————————————————————作者: ————————————————————————————————日期:

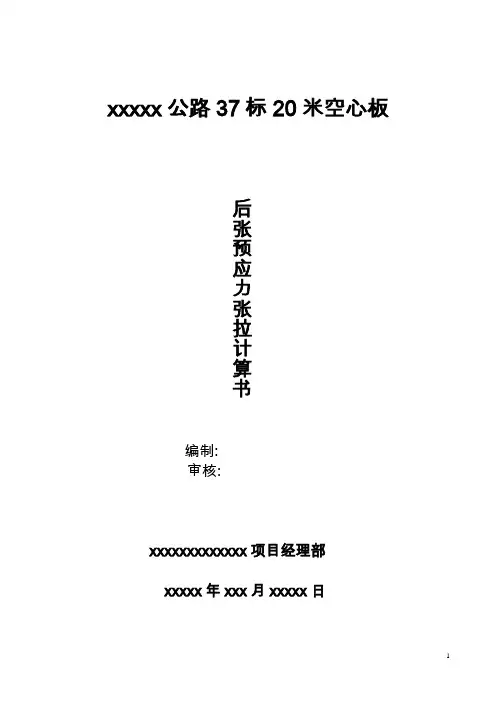

xxxxx公路37标20米空心板
后
张
预
应
力
张
拉
计
算
书
ﻩ
编制:
审核:
xxxxxxxxxxxxx项目经理部
xxxxx年xxx月xxxxx日
后张预应力空心板张拉计算书
一、 后张预应力空心板工程数量表
预制范围
跨径 箱梁数量 寨阳4号桥、寨阳5号桥、普头河2号桥 20m
729
二、预应力钢绞线张拉伸长值计算 1、计算依据及计算说明:
(1)、后张法理论伸长值的计算:
式中:p -预应力钢筋张拉端的张拉力,N;
l-从张拉端至计算截面的孔道长度,m ;
θ-从张拉端至计算截面曲线孔道部分切线的夹角之和,rad ; k-孔道每米局部偏差对磨擦的影响系数; μ-预应力钢筋与孔道壁的磨擦系数; E g-预应力钢筋的弹性模量,Mpa; Ay-预应力钢筋截面面积,mm2。 (2)、计算取值:
a 、张控制应力σc om=1395MP a b、ΦJ 15.2钢铰线公称面积Ay = 140m m2 c 、弹性模量Ey =1.95×105 Mpa
d 、张拉控制力P=1395MPa ×140mm 2=195.3KN
e 、孔道每米局部偏差对磨擦的影响系数 K =0.0015
⎥
⎦
⎤
⎢⎣⎡+-==∆+-+-⎰
μθμθμθkl e E A pl E A pe l kl g y g y kx l )()(0
1
f 、预应力钢筋与孔道壁的磨擦系数 μ=0.25
g 、锚具变形及钢筋回缩 6㎜ 2、计算详细过程 (1)、中跨
a 、 N 2预应力束 板长19.4米、
张拉端至计算截面即箱梁中心的孔道长度 X=9.697m
从张拉端至计算截面曲线孔道切线夹角之和: θ=5×π/180=0.08727 rad 平均张拉力Pp=P(1-e - k x-μθ
)/( kx+μθ )
=
=191.792KN
ΔL =191.792×103×9.697×103/(140×1.95×105)=68.2m m
总伸长值ΔL=68.2×2=136.4mm b、N1预应力束 板长19.4米 X =9.684
平均张拉力Pp =192.210 ΔL = 68.1 mm 总伸长值ΔL=68.1×2=136.2mm (2)、边跨
0.0015×9.697+0.25×0.08727
195.3×(1-e -0.0015×9.697-0.25×0.08727)
195.3×(1-e -0.0015×9.7495-0.25×0.08727)
0.0015×9.7495-0.25×0.08727
a 、N 2预应力束 板长19.6米、
张拉端至计算截面即箱梁中心的孔道长度 X=19.499/2m=9.7495m θ=5×π/180=0.08727rad 平均张拉力 Pp=
=191.784K N
ΔL=191.784×103×9.7495×103/(140×1.95×105)=68.5m m 总伸长值ΔL=68.5×2=137mm b 、N1预应力束
平均张拉力Pp=192.203KN ΔL=68.5 mm 总伸长值ΔL=68.5×2=137mm 三、千斤顶压力与油表读数计算
钢绞线张拉力与油表读数(20米空心板4束)
钢绞线规格:Φ15.2 标准值:1860MP a 控制应力:1395MPa 截面面积:140m m2
钢
绞 线 根 数
张拉应力σc on (MPa) 张拉 力F (KN)
1号千斤顶-4001
号压力表(2010.9.20)
2号千斤顶-3153号
压力表 控制 应力
张拉 分级 张拉 应力 Y=0.0205*X+0.1433
Y =0.0209*X
-0.4563
4 139
5 10%
139.5
78.1
1.7 1.2 20% 279 156.2
3.3 2.8 50% 679.5 390.6
8.2
7.7
100% 1395781.2 16.215.9
钢绞线张拉力与油表读数(20米空心板5束)
钢绞线规格:Φ15.2标准值:1860MPa 控制应力:1395MPa 截面面积:140mm2
钢绞线根数
张拉应力σcon(MPa)
张拉
力F
(KN)
1号千斤顶-4001号
压力表
2号千斤顶-3153号
压力表
控制
应力
张拉
分级
张拉
应力
Y=0.0205*X
+0.1433
Y=0.0209*X
-0.4563
5 1395
10%
139.
5
97.0 2.11.620%279 193.9 4.1 3.6 50%697.5484.810.2 9.7100% 1395969.5 20.2 20.0 计算:
钢绞线张拉力与油表读数(20米空心板4束)
钢绞线规格:Φ15.2标准值:1860MPa 控制应力:1395MPa 截面
面积:140mm2
钢
绞线根数
张拉应力σcon(MPa) 张拉
力F
(KN)
9233号千斤顶-0
5238号压力表(2
010.11.5)
9231号千斤顶-05
232号压力表
控制
应力
张拉
分级
张拉
应力
Y=0.0338*X+0.
0210
Y=0.0338*X
+0.0207
4 139
5 10%139.5 78.1 2.72.720% 279 156.2 5.3 5.350%
679.
5
390.613.2 13.2
