下载文档原格式
不锈钢材料汇总表1. 引言不锈钢是一种耐腐蚀性能极佳的金属材料，具有良好的机械性能和美观的外观，被广泛应用于建筑、制造业、化工等领域。
本文档旨在总结不锈钢材料的常见种类、性能及适用范围，为读者了解和选择合适的不锈钢材料提供参考。
2. 不锈钢分类根据不锈钢的化学成分和结构组织的差异，不锈钢可以分为以下几种常见分类：2.1 铁素体不锈钢铁素体不锈钢是最基本的不锈钢分类，具有良好的耐腐蚀性和机械性能。
常见的铁素体不锈钢有：•1Cr13：低碳铁素体不锈钢，具有较强的耐腐蚀性能，适用于一般腐蚀环境下的制造业。
•1Cr17：具有优良的耐腐蚀性和韧性，适用于食品加工等领域。
•1Cr18Ni9Ti：常用的不锈钢材料，耐腐蚀性好，适用于化工和电子等领域。
2.2 铁素体-奥氏体不锈钢铁素体-奥氏体不锈钢是由铁素体和奥氏体两种相组成的不锈钢。
常见的铁素体-奥氏体不锈钢有：•0Cr18Ni9：具有良好的耐腐蚀性和加工性能，在化工、医疗等领域广泛应用。
•0Cr18Ni12Mo2Ti：常用的耐蚀蚀性能优良的不锈钢材料，适用于海洋工程、船舶制造等领域。
2.3 奥氏体不锈钢奥氏体不锈钢具有良好的耐腐蚀性和高温强度。
常见的奥氏体不锈钢有：•022Cr19Ni10：常用的无磁性不锈钢材料，适用于电子、航空等领域。
•06Cr19Ni10：具有优良的耐腐蚀性和高温强度，适用于石油、化工等领域。
3. 不锈钢材料性能比较不同种类的不锈钢材料具有不同的性能特点，下表列出了常见不锈钢材料的比较：不锈钢材料耐腐蚀性机械性能加工性能磁性1Cr13 一般良好良好有1Cr17 良好良好一般有1Cr18Ni9Ti 良好一般良好无0Cr18Ni9 良好优良优良有0Cr18Ni12Mo2Ti 优良一般一般有022Cr19Ni10 良好良好良好无06Cr19Ni10 优良一般一般无4. 不锈钢应用领域不锈钢材料具有广泛的应用领域，以下列举了常见不锈钢材料的应用领域：•1Cr13：常用于制造家具、厨具等产品。
耐腐蚀性能的评价据《金属防腐蚀手册》（中国腐蚀与防护学会）对金属材料耐腐蚀性规定见表1-1-5（4）晶间腐蚀：在特定介质中，局部地沿着结晶粒子边界向深度方向腐蚀的形式称晶间腐蚀。
这种腐蚀，外面看不出腐蚀迹象，严重的晶间腐蚀可以穿过整个机体厚度。
产生晶间腐蚀的原因是当奥氏体不锈钢在500～700℃时，由于沿晶粒边界析出碳化铬Cr23C6功FeCr化合物——称0相，使晶界周围贫铬（阴极）——贫铬区（阳级）电池，使晶界贫铬区产生腐蚀。
由上述可看出产生晶间腐蚀是有条件的。
晶间腐蚀其内因是必须有碳化铬或0相沿晶界析出使晶界贫格，其外因是必须有腐蚀贫铬区的介质。
水和一些中性溶液并不腐蚀贫铬区，所以即使存在贫铬区也不会产生晶间腐蚀。
如果晶界不贫铬，即使有产生晶间腐蚀的介质也不会产生晶间腐蚀。
所以产生晶间腐蚀的内因、外因缺一不可。
产生贫铬的原因；一是钢水化学成分不合格，如碳高、铬低或含钛、铌的不锈钢中碳钛比或碳铌比够。
二是热处理工艺不正确或焊接或加工时加热至碳化物析出温度，而在900℃到400℃冷却速度不够快而析出碳化物造成贫铬。
2.1.1.2控制晶间腐蚀的方法。
晶间腐蚀是奥氏体不锈钢最常见的腐蚀，其危害程度极大，在使用时必须给予控制。
控制奥氏体不锈钢晶间腐蚀有三种方法；(1)执行正确的热处理工艺，将钢加热至1100℃水淬（急冷）使碳化物向固溶体中溶解。
但是，不同牌号的奥氏体不锈钢其淬火加热温度不完全都是1100℃，执行中要按标准规定。
(2)加入固定碳的元素钛或铌。
钛（Ti）铌（Nb）这两种元素同碳的亲和力大于Cr同碳的亲和力，在高温下生成Tic或Nbc，从而减少了Cr的碳化物析出量。
(3)采用含碳量≤0.03%的超低碳不锈钢2.1.1.3晶间腐蚀检验晶间腐蚀检验的前提是试样的化学万分合格并经固溶处理。
晶间腐蚀检验用的试片是80X18X3（长X宽X高），上下两平面磨至Ra0.8的溥片，并分为敏化状态试片和交货试片两种。
4. 双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值见下表双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值5.双相钢(00CrNi5Mo3N)在海水中的耐蚀特性及阴极保护的必要性1）腐蚀特性分析双相钢(00CrNi5Mo3N)在40度以上浓海水中，金属的五种腐蚀类型均有可能发生，包括全面腐蚀、应力腐蚀、晶间腐、蚀点腐蚀以及缝隙腐蚀。
以下按腐蚀类型，说明双相钢(00CrNi5Mo3N)在40度以上浓海水中环境下的耐蚀能力。
（说明：00CrNi5Mo3N基本与2205双相钢等同，以下不再说明）。
A.全面腐蚀全面腐蚀(又称均匀腐蚀) 是指在整个合金材料表面上以比较均匀的方式所发生的腐蚀现象。
就双相不锈钢(00CrNi5Mo3N)在此方面的应用来讲，其抗全面腐蚀能力基本没有问题。
B.应力腐蚀机械设备零件在应力(拉应力) 和腐蚀介质的联合作用下，将出现低于材料强度极限的脆性开裂现象，导致设备和零件失效，这种现象称为应力腐蚀开裂。
双相不锈钢(00CrNi5Mo3N)因其含有连续稳定的铁素体，不易发生相应腐蚀。
C.晶间腐蚀沿着材料晶粒间界先行发生的腐蚀，使晶粒之间丧失结合力的局部破坏现象，称为晶间腐蚀。
由于双相不锈钢(00CrNi5Mo3N)的含碳量都很低的缘故，基本不发生晶间腐蚀或者腐蚀程度几乎可以忽略。
D.点腐蚀图1 双相不锈钢2205的点腐蚀与温度及Cl-离子浓度的关系如果腐蚀仅仅集中在设备的某些特定点域，并在这些点域形成向深处发展的腐蚀小坑，而金属的大部分表面仍保持钝性的腐蚀现象，称为点腐蚀。
由图1可知，仅就点腐蚀而言，双相不锈钢(00CrNi5Mo3N)的点腐蚀与温度及Cl-离子浓度存在一定相关性。
一般认为：双相钢(00CrNi5Mo3N)则可用于较低离子浓度环境(Cl- 低于18 g/ L) ，而正常海水中Cl-浓度为19.673 g/L(参考：《海洋手册》，郭琨编著，海洋出版社，1984年)，用于滨海电厂的循环水泵，特别是循环水是非直排循环使用情况下，Cl-会反复被富集，其浓度大大超出普通海水中Cl-浓度19.673 g/L，同时温度也会高于正常的自然气候下的海水温度。

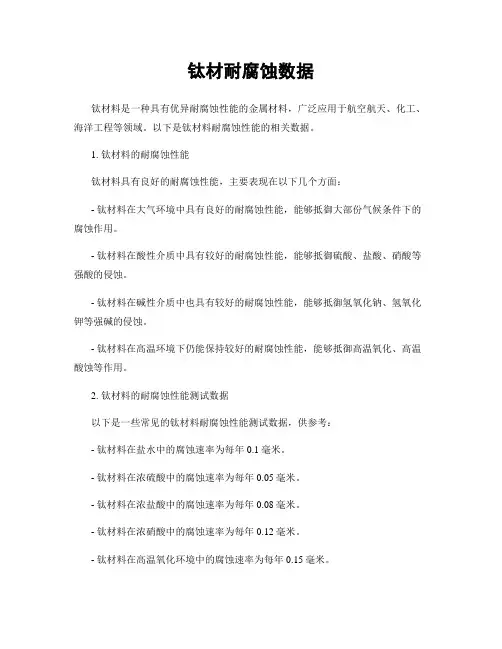

钛材耐腐蚀数据钛材料是一种具有优异耐腐蚀性能的金属材料，广泛应用于航空航天、化工、海洋工程等领域。
以下是钛材料耐腐蚀性能的相关数据。
1. 钛材料的耐腐蚀性能钛材料具有良好的耐腐蚀性能，主要表现在以下几个方面：- 钛材料在大气环境中具有良好的耐腐蚀性能，能够抵御大部份气候条件下的腐蚀作用。
- 钛材料在酸性介质中具有较好的耐腐蚀性能，能够抵御硫酸、盐酸、硝酸等强酸的侵蚀。
- 钛材料在碱性介质中也具有较好的耐腐蚀性能，能够抵御氢氧化钠、氢氧化钾等强碱的侵蚀。
- 钛材料在高温环境下仍能保持较好的耐腐蚀性能，能够抵御高温氧化、高温酸蚀等作用。
2. 钛材料的耐腐蚀性能测试数据以下是一些常见的钛材料耐腐蚀性能测试数据，供参考：- 钛材料在盐水中的腐蚀速率为每年0.1毫米。
- 钛材料在浓硫酸中的腐蚀速率为每年0.05毫米。
- 钛材料在浓盐酸中的腐蚀速率为每年0.08毫米。
- 钛材料在浓硝酸中的腐蚀速率为每年0.12毫米。
- 钛材料在高温氧化环境中的腐蚀速率为每年0.15毫米。
3. 钛材料的耐腐蚀性能与其他材料的对照钛材料的耐腐蚀性能在金属材料中属于较好的水平，与其他常见金属材料相比，钛材料具有以下优势：- 钛材料比不锈钢具有更好的耐腐蚀性能，特别是在酸性介质和高温环境下。
- 钛材料相对于铝材料来说，具有更好的耐腐蚀性能，能够抵御酸性和碱性介质的侵蚀。
- 钛材料相对于镍材料来说，具有更好的耐腐蚀性能，能够抵御酸性介质和高温氧化的作用。
4. 钛材料的耐腐蚀性能提升途径为了进一步提升钛材料的耐腐蚀性能，可以采取以下措施：- 通过表面处理，如阳极氧化、电镀等，形成一层保护膜，提高钛材料的耐腐蚀性能。
- 通过合金化改善钛材料的耐腐蚀性能，如添加铝、锡等元素，形成耐腐蚀的合金材料。
- 选择合适的钛材料型号和规格，根据具体使用环境的腐蚀性质来选择合适的材料。
总结：钛材料具有优异的耐腐蚀性能，能够抵御大部份酸性、碱性和高温环境下的腐蚀作用。

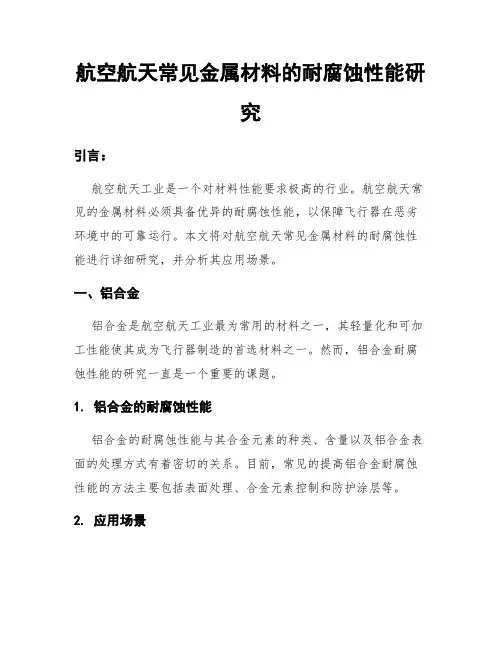

航空航天常见金属材料的耐腐蚀性能研究引言：航空航天工业是一个对材料性能要求极高的行业。
航空航天常见的金属材料必须具备优异的耐腐蚀性能，以保障飞行器在恶劣环境中的可靠运行。
本文将对航空航天常见金属材料的耐腐蚀性能进行详细研究，并分析其应用场景。
一、铝合金铝合金是航空航天工业最为常用的材料之一，其轻量化和可加工性能使其成为飞行器制造的首选材料之一。
然而，铝合金耐腐蚀性能的研究一直是一个重要的课题。
1. 铝合金的耐腐蚀性能铝合金的耐腐蚀性能与其合金元素的种类、含量以及铝合金表面的处理方式有着密切的关系。
目前，常见的提高铝合金耐腐蚀性能的方法主要包括表面处理、合金元素控制和防护涂层等。
2. 应用场景铝合金在航空航天工业中广泛应用于飞机机身、燃油系统和其他结构组件中。
其良好的耐腐蚀性能使得飞机在各种天气条件下能够正常运行。
二、钛合金钛合金是航空航天工业中使用较多的一种金属材料。
其优异的强度和轻量化特性使得钛合金在制造飞行器时具有重要的地位。
1. 钛合金的耐腐蚀性能钛合金具有良好的耐腐蚀性能，主要得益于其表面形成的氧化物膜。
这一氧化物膜能够有效抵御各种腐蚀介质的侵蚀，从而保护钛合金本身不受损伤。
2. 应用场景钛合金广泛应用于飞机发动机、机翼等部件中。
其优异的耐腐蚀性能和高温性能使得飞机能够在极端条件下安全运行。
三、不锈钢不锈钢是一种耐腐蚀性能极佳的金属材料，在航空航天工业中有着重要的应用。
1. 不锈钢的耐腐蚀性能不锈钢由于含有一定比例的铬元素，使得其表面能够形成致密的氧化膜，有效保护不锈钢内部不被腐蚀。
不锈钢的耐腐蚀性能远远超过其他常见的金属材料。
2. 应用场景不锈钢在航空航天工业中主要应用于飞机内部的燃油储存和输送系统、各种管道以及其他关键设备上。
其优异的耐腐蚀性能保证了飞机运行的安全和可靠性。
四、镍基高温合金镍基高温合金是航空航天工业中需求量较大的一种材料。
其在高温环境下具备优异的性能，能够满足飞行器在高温下的工作需求。
316L不锈钢耐腐性性能不锈钢316L的耐腐蚀性能不锈钢316L的耐腐蚀性能316L(UNS S31603)是以钼为基础的奥氏体不锈钢，这个不锈钢与常规的铬-镍奥氏体如304 合金相比，具有更好的抗一般腐蚀及点腐蚀、裂隙腐蚀性。
这些合金具有更高的延展性、抗应力腐蚀性能、耐压强度及耐高温性能。
一般属性316(UNS S31600), 316L(S31603), 317L(S31703) 是以钼为基础的奥氏体不锈钢, 与常规的铬-镍奥氏体如304 合金相比，具有更好的抗一般腐蚀及点腐蚀、裂隙腐蚀性。
这些合金具有更高的延展性、抗应力腐蚀性能、耐压强度及耐高温性能。
在要求更佳抗一般腐蚀和点腐蚀性能的应用中，317L比316或316L更受欢迎，因为317L含钼量达3-4％，316和316L的含钼量只有2-3％。
316 合金和316L 和317L铜-镍-钼合金还具有奥氏体不锈钢的典型特征，即良好的加工性及成形性。
耐腐蚀一般腐蚀和18-8不锈钢相比，316，316L和317L在大气环境下和其他温和环境下具有更佳的耐腐蚀性。
一般来说，不腐蚀18-8不锈钢的媒介，都不会腐蚀含钼的等级。
唯一例外的是高氧化性酸，如硝酸，含钼的不锈钢对这种酸的耐腐蚀性较弱。
在硫酸溶液中，316和317L比其他铬-镍类型的等级具有更良好的耐腐蚀性。
在温度高达120°F（38°C）的条件下，这两个等级对高浓度溶液都有良好的耐腐蚀性。
当然，使用期间的测试是必不可少的，因为作业条件和酸性污染物可能严重影响腐蚀速率。
浓缩含硫气体时，这两种等级比其他类型的不锈钢具有更好的耐腐蚀性。
然而，在这样的应用中，酸浓度对腐蚀速率的影响相当大，这一因素要慎重考虑。
含钼不锈钢3 16和317L，对其他各种环境都有一定的耐腐蚀性。
以下的腐蚀数据表明，这些合金在沸腾的2 0%磷酸溶液中，表现出优越的耐腐蚀性。
它们也被广泛应用于处理热有机酸和脂肪酸。
实验时候温度会升高么？有以下金属材料，并且有硫酸的浓度和温度配置，你看下。
不锈钢(SUS316 、SUS316L) ：温度40 ℃以下，浓度20% 左右；904 钢(SUS904 、SUS904L) ：适于温度40~60 ℃、浓度20~75% ；温度80 ℃、浓度60% 以下；高硅铸铁(STSi15R) ：室温至90 ℃之间各种浓度；纯铅、硬铅：室温的各种温度；S-05 钢(0Cr13Ni7Si4) ：90 ℃以下的浓硫酸，高温浓硫酸（120~150 ℃）；普通碳钢：室温70% 以上的浓硫酸；铸铁：温度为室温的浓硫酸；蒙乃尔、金属镍、因可耐尔：中温中等浓度的硫酸；钛钼合金(Ti-32Mo) ：沸点以下、60% 的硫酸和50 ℃以下、98% 的硫酸；哈氏合金B 、D ：100 ℃以下、75% 的硫酸；哈氏合金C ：100 ℃左右的各种温度；镍铸铁(STNiCr202) ：室温60~90% 的硫酸。
硫酸是一种价格便宜的强酸，它的水溶液对热的稳定性良好，在工业清洗中硫酸应用得很广泛。
它的缺点是硫酸在清洗中生成的盐类有许多是水溶性较低的，比如用硫酸去除含钙盐的锅炉污垢时，由于与硫酸反应生成水溶性差的硫酸钙，所以去垢效果不好。
相反改用盐酸处理，由于生成水溶性很好的氯化钙而除垢效果良好(在25℃时，100cm3水中只能溶解0.208g 硫酸钙，而可溶解74.5g时氯化钙)。
稀硫酸容易与钢铁反应并产生氢气，常温下，60%(质量)及以上浓度的硫酸会在钢铁表面形成钝化膜而使钢铁对它有耐蚀性93%(质量)以上时即使加热到煮沸条件也几乎不腐蚀钢铁。
而铅与钢铁正相反，可溶于浓硫酸中，但对稀硫酸有良好的耐蚀性。
其余金属与硫酸的反应情况归纳如下。
铝：易溶于10%(质量)的硫酸中，但对80%(质量)以上的硫酸有耐蚀性。
锌、镁：易溶于各种浓度的硫酸中。
锡：对稀硫酸才有耐蚀性。
镍：常温下，对80%(质量)以下的硫酸有耐蚀性。
铬：可被浓硫酸氧化生成钝化膜，所以它不被浓硫酸腐蚀。
说明：材料耐腐蚀性能含钼不锈钢： (316L)对于硝酸，室温下＜5% 硫酸，沸(00Cr17Ni14Mo2)腾的磷酸，蚁酸，碱溶液，在一定压力下的亚硫酸，海水，醋酸等介质，有较强的耐腐蚀性，可广泛用于石油化工，尿素，维尼纶等工业．海水，盐水，弱酸，弱碱；哈氏合金B: 对沸点以下一切浓度的盐酸有良好的耐（HB）腐蚀性，也耐硫酸，磷酸，氢氟酸，有机酸等非氧化性酸，碱，非氧化盐液的腐蚀；哈氏合金C：能耐环境的氧化性酸，如硝酸，混酸或铬（HC）酸与硫酸的混合物的腐蚀，也耐氧化性的盐类，如Fe+++，Cu++ak或含其他氧化剂的腐蚀．如高于常温的次氩酸盐溶液，海水的腐蚀；钛（Ti）：能耐海水，各种氯化物和次氯化盐，氧化性酸（包括发烟，硝酸），有机酸，碱等的腐蚀．不耐较纯的还原性酸（如硫酸，盐酸）的腐蚀，但如果酸中含有氟化剂时，则腐蚀大为降低；钽(Ta)：具有优良的耐腐蚀性，和玻璃很相似．除了氢氟酸，发烟硫酸，碱外，几乎能耐一切化学介质腐蚀．根据被测介质的种类与温度，来选定衬里的材质。
衬里材料主要性能适用范围氯丁橡胶耐磨性好，有极好的弹性，<80℃、一般水、污水,Neoprene高扯断力，耐一般低浓度酸、泥浆、矿浆。
碱盐介质的腐蚀。
聚氨酯橡胶有极好的耐磨性能，耐酸碱 <60℃、中性强磨损的Polyurethane 性能略差。
矿浆、煤浆、泥浆。
聚四氟乙烯它是化学性能最稳定的一种 <180℃、浓酸、碱,PTFE 材料，能耐沸腾的盐酸、硫等强腐蚀性介质，酸、硝酸和王水，浓碱和各卫生类介质、高温种有机溶剂，不耐三氟化氯二氟化氧。
F46 化学稳定性、电绝缘性、润滑性、〈180℃盐酸、硫,不粘性和不燃性与PTFE相仿，酸、王水和强氧化,F46材料强度、耐老化性、耐温性剂等，卫生类介质。
能和低温柔韧性优于PTFE。
与金属粘接性能好，耐磨性好于PTFE，具有交好的抗撕裂性能。
附录1.金属材料的耐腐蚀性能表1-1 常用合金纯金属的耐腐蚀性能注：为了改善纯金属的机械性能，在冶炼过程中，根据需要加入微量的其它金属。
各种不锈钢的耐腐蚀性能304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。
301不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。
302不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。
302B是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。
303和303Se是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。
303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。
304L是碳含量较低的304不锈钢的变种，用于需要焊接的场合。
较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。
304N是一种含氮的不锈钢，加氮是为了提高钢的强度。
305和384不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。
308不锈钢用于制作焊条。
309、310、314及330 不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。
而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少。
330不锈钢有着特别高的抗渗碳能力和抗热震性．316和317型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。
其中，316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以及合硫量较高的易切削不锈钢316F。
321、347及348是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使用的焊接构件。
348是一种适用于核动力工业的不锈钢，对钽和钻的合量有着一定的限制。
不锈钢的腐蚀与耐腐蚀的基本原理金属受环境介质的化学及电化学作用而被破坏的现象即腐蚀。
化学腐蚀的环境介质是非电解质（汽油、苯、润滑油等），电化学腐蚀的环境介质是电解质（各种水溶液）。
不锈钢316L的耐腐蚀性能不锈钢316L的耐腐蚀性能316L(UNS S31603)是以钼为基础的奥氏体不锈钢，这个不锈钢与常规的铬-镍奥氏体如304 合金相比，具有更好的抗一般腐蚀及点腐蚀、裂隙腐蚀性。
这些合金具有更高的延展性、抗应力腐蚀性能、耐压强度及耐高温性能。
一般属性316(UNS S31600), 316L(S31603), 317L(S31703) 是以钼为基础的奥氏体不锈钢, 与常规的铬-镍奥氏体如304 合金相比，具有更好的抗一般腐蚀及点腐蚀、裂隙腐蚀性。
这些合金具有更高的延展性、抗应力腐蚀性能、耐压强度及耐高温性能。
在要求更佳抗一般腐蚀和点腐蚀性能的应用中，317L比316或316L更受欢迎，因为317L含钼量达3-4％，316和316L的含钼量只有2-3％。
316 合金和316L 和317L铜-镍-钼合金还具有奥氏体不锈钢的典型特征，即良好的加工性及成形性。
耐腐蚀一般腐蚀和18-8不锈钢相比，316，316L和317L在大气环境下和其他温和环境下具有更佳的耐腐蚀性。
一般来说，不腐蚀18-8不锈钢的媒介，都不会腐蚀含钼的等级。
唯一例外的是高氧化性酸，如硝酸，含钼的不锈钢对这种酸的耐腐蚀性较弱。
在硫酸溶液中，316和317L比其他铬-镍类型的等级具有更良好的耐腐蚀性。
在温度高达120°F（38°C）的条件下，这两个等级对高浓度溶液都有良好的耐腐蚀性。
当然，使用期间的测试是必不可少的，因为作业条件和酸性污染物可能严重影响腐蚀速率。
浓缩含硫气体时，这两种等级比其他类型的不锈钢具有更好的耐腐蚀性。
然而，在这样的应用中，酸浓度对腐蚀速率的影响相当大，这一因素要慎重考虑。
含钼不锈钢316和3 17L，对其他各种环境都有一定的耐腐蚀性。
以下的腐蚀数据表明，这些合金在沸腾的20%磷酸溶液中，表现出优越的耐腐蚀性。
它们也被广泛应用于处理热有机酸和脂肪酸。
食物，医药产品的制造和处理，通常用到含钼的不锈钢，因为要尽量减少金属污染。
.各种不锈钢的耐腐蚀性能304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。
301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。
302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。
302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。
303和303Se 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。
303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。
304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。
较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。
04N 是一种含氮的不锈钢，加氮是为了提高钢的强度。
305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。
308 不锈钢用于制作焊条。
309、310、314及330 不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。
而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少。
330不锈钢有着特别高的抗渗碳能力和抗热震性．316和317 型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。
其中，316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N 以及合硫量较高的易切削不锈钢316F。
321、347及348 是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使用的焊接构件。
348是一种适用于核动力工业的不锈钢，对钽和钻的合量有着一定的限制。
(1)材质：①DDQ（deep drawing quality）材：是指用于深拉（冲）用途的材料，也就是大家所说的的软料，这种材料的主要特点是延伸率较高（≧53%），硬度较低（≦170%），内部晶粒等级在7.0~8.0之间，深冲性能极佳。
耐腐蚀材料选用表（1）牌号：F3%CrMo 代号：Cr30机械性能：抗拉强度δ≥320MPa，硬度HB250-380，是铁素体型高硬度不锈钢。
主要特点：有一定的脆性，热裂、冷裂倾向大。
不能补焊，机加工性能好。
它既有很好的耐磨性，又有良好的耐腐蚀性和较强的抗点蚀、抗晶间腐蚀能力，是磷肥行业用泵的首选材料。
使用范围及水平：在磷酸28-30%、硫酸3-5%、CaSO4.2H2O30-35%、F－1.6-2.5%、Cl－＜800ppm，温度：75-80℃，介质条件下，叶轮寿命不低于半年，泵体寿命不低于一年。
应用举例：用于化肥厂萃取料浆、滤洗液、磷酸浓缩、磷石膏输送、表面冷却器及地槽等。
用于磷肥厂：萃取料浆，滤洗液，成品酸输送，灰渣工位等工位。
（2）牌号： 00Cr20Ni25Mo4 代号：004机械性能：抗拉强度δ≥320MPa，屈服强度δ0.2≥179MPa，端面收缩率ψ≥30%，是低碳高镍铬奥氏体不锈钢。
主要特点：铸造性能、机械性能及机加工性能好，韧性好，焊接性能好。
耐腐蚀性能极好，它在非氧化性酸如硫酸、磷酸、醋酸及甲酸中有很好的耐腐蚀性，在中性含Cl－介质中具有很好的抗点蚀性，同时具有良好的抗应力腐蚀性及抗缝隙腐蚀性能，耐磨性差。
使用范围及水平：适用于70℃以下各种浓度的硫酸。
在磷肥行业中主要用于磷酸的浓缩工位（磷酸：50%，硫酸：3-5%，CaSO4.2H2O：3-5%，F－：0.8-1.2%，Cl－：＜500ppm，温度：90℃，叶轮寿命不低于半年，泵体寿命不低于一年。
在常压下耐任何浓度，任何温度的醋酸腐蚀，在甲酸及甲酸与醋酸的混酸中的耐腐蚀性也很好。
本材料为引进技术，广泛用于石油、石油化工、化工、化肥、海洋开发等行业。
应用举例：用于磷化公司洗液泵、澄清酸泵，地槽泵；染料厂：稀硫酸泵。
（3）牌号：0Cr26Ni5Mo2Cu3 代号：CD4MCu机械性能：抗拉强度δ≥700MPa，屈服强度δ0.2≥485MPa，硬度HB300，是低碳双相（奥氏体+铁素体）不锈钢。
常用不锈钢牌号牌号类型用途1Cr18Ni9Ti 奥氏体型使用最广泛，适用于食品、化工、医药、原子能工业0Cr25Ni20 奥氏体型炉用材料，汽车排气净化装置用材料1Cr18Ni9 奥氏体型经冷加工有高的强度，建筑用装饰部件0Cr18Ni9 奥氏体型作为不锈耐热钢使用最广泛、食品用设备，一般化工设备，原子能工业用00Cr19Ni10 奥氏体型用于抗晶间腐蚀性要求高的化学、煤炭、石油产业的野外露天机器、建材、耐热零件及热处理有困难的零件0Cr17Ni12Mo2 奥氏体型适用于在海水和其它介质中，主要作耐点蚀材料，照相、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母00Cr17Ni14Mo2 奥氏体型为0Cr17Ni12Mo2的超低碳钢，用于对抗晶间腐蚀性有特别要求的产品1Cr18Ni12Mo2Ti 奥氏体型用于抗硫酸、磷酸、甲酸、乙酸的设备，有良好的耐晶间腐蚀性0Cr18Ni12Mo2Ti 奥氏体型同上0Cr18Ni10Ti 奥氏体型添加Ti提高耐晶间腐蚀，不推荐作装饰部件0Cr16Ni14 奥氏体型无磁不锈钢，作电子原件0-1Cr20Ni14Si2 奥氏体型具有较高的高温强度及抗氧化性，对含硫气氛较敏感，在600-800℃有析出相的脆化倾向，适用于制作承受应力的各种炉用构件1Cr17Ni7 奥氏体型适用于高强度构件，火车客车车厢用材料00Cr18Ni5Mo3Si2 奥氏体型+铁素体耐应力腐蚀破裂性能良好，具有较高的强度，适用于含氯离子的环境，用于炼油、化肥、造纸、石油、化工等工业，制造热交换器、冷凝器等0Cr17(Ti) 铁素体型用于洗衣机内桶冲压件，装饰用00Cr12Ti 铁素体型用于汽车消音器管，装饰用0Cr13Al 铁素体型从高温下冷却不产生显著硬化，汽轮材料，淬火用部件，复合钢材1Cr17 铁素体型耐蚀性良好的通用钢种，建筑内装饰用，重油燃烧部件，用于家庭用具，家用电器部件0Cr13 铁素体型作较高韧性及受冲击负荷的零件，如汽轮叶片，结构架，螺栓，螺帽等1Cr13 马氏体型具有良好的耐蚀性，机械加工性，用作一般用途、刀刃机械零件、石油精炼装置、螺栓、螺母、泵杆、餐具等2Cr13 马氏体型淬火状态下硬度高，耐蚀性良好，作汽轮机叶片，餐具（刀）不锈钢的耐蚀性能一、腐蚀的种类和定义一种不锈钢可在许多介质中具有良好的耐蚀性，但在另外某种介质中，却可能因化学稳定性低而发生腐蚀。
