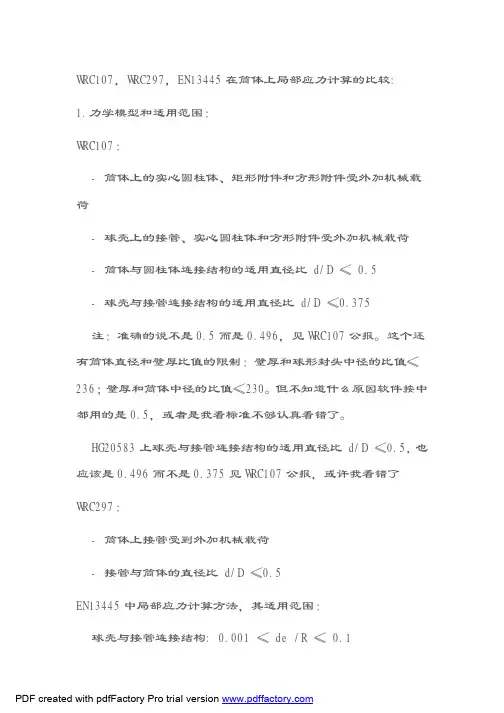

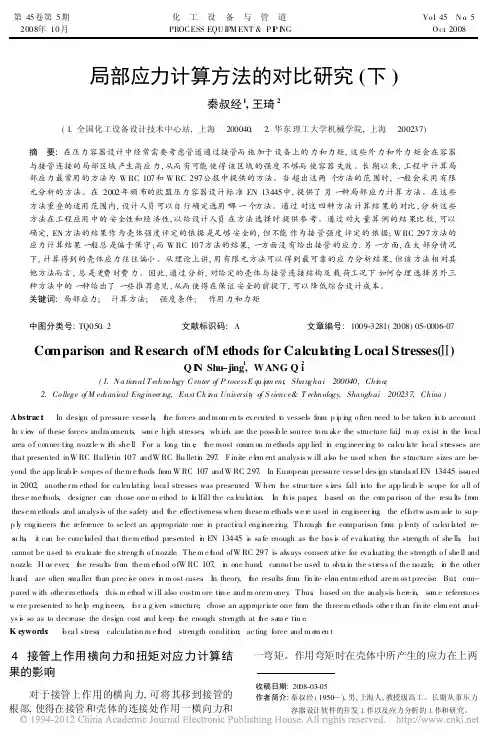

WRC107,WRC297,EN13445在筒体上局部应力计算的比较: 1.力学模型和适用范围:WRC107:- 筒体上的实心圆柱体、矩形附件和方形附件受外加机械载荷- 球壳上的接管、实心圆柱体和方形附件受外加机械载荷- 筒体与圆柱体连接结构的适用直径比 d/D ≤ 0.5- 球壳与接管连接结构的适用直径比 d/D ≤0.375注:准确的说不是0.5而是0.496,见WRC107公报。
这个还有筒体直径和璧厚比值的限制:璧厚和球形封头中径的比值≤236;璧厚和筒体中径的比值≤230。
但不知道什么原因软件按中都用的是0.5,或者是我看标准不够认真看错了。
HG20583上球壳与接管连接结构的适用直径比 d/D ≤0.5,也应该是0.496而不是0.375见WRC107公报,或许我看错了WRC297:- 筒体上接管受到外加机械载荷- 接管与筒体的直径比 d/D ≤0.5EN13445中局部应力计算方法,其适用范围:球壳与接管连接结构: 0.001 ≤ de /R ≤ 0.1筒体与接管连接结构: 1) 0.001 ≤de /D ≤0.12.壳体上薄膜应力的比较:WRC107方法:薄壁管结构或接管壁厚与筒体壁厚相当时,膜应力计算结果偏小;仅当接管壁厚大于筒体壁厚时,计算结果才偏安全WRC297方法:不能得到确定的结论,但得到的膜应力或接近,或大于有限元方法的结果EN13445 方法:将有限元方法得到的膜应力除以1.5倍许用应力后与EN13445方法得到的载荷比相比,EN13445方法的结果其安全裕量总是大于有限元方法的结果3.壳体上表面应力:WRC107方法:薄壁管结构,该方法的计算结果偏小;当接管壁厚与筒体壁厚相当或接管壁厚大于筒体壁厚时: - 在弯矩作用下,计算结果偏安全。
- 在轴向力作用下,计算结果也偏小WRC297方法:该方法的计算结果在绝大多数情况下大于有限元方法的结果EN13445 方法:该方法的结果总是大于有限元方法的结果;在弯矩作用工况下,该方法与有限元方法的结果之比有可能大于2.0 4.管子上的膜应力WRC107方法:该方法没有给出管子上的应力WRC297方法:该方法的计算结果在绝大多数情况下小于有限元方法的结果EN13445 方法:该方法的结果实际上是接管在弯矩作用下一般部位上的轴向弯曲应力(在圆周上的任意点处,应力沿壁厚方向是均布的):[4(Mx^2+My^2)^0.5]+Fz/πde该结果没有考虑结构不连续产生的边缘应力5.管子上的表面应力WRC107方法:该方法没有给出管子上的应力WRC297方法:除非接管壁厚比壳体壁厚大很多,该方法的计算结果在绝大多数情况下总是大于有限元方法的结果EN13445 方法:该方法没有给出(严格意义上的)管子上的表面应力结论:对于薄壁管结构,起控制作用的是接管上的表面应力。

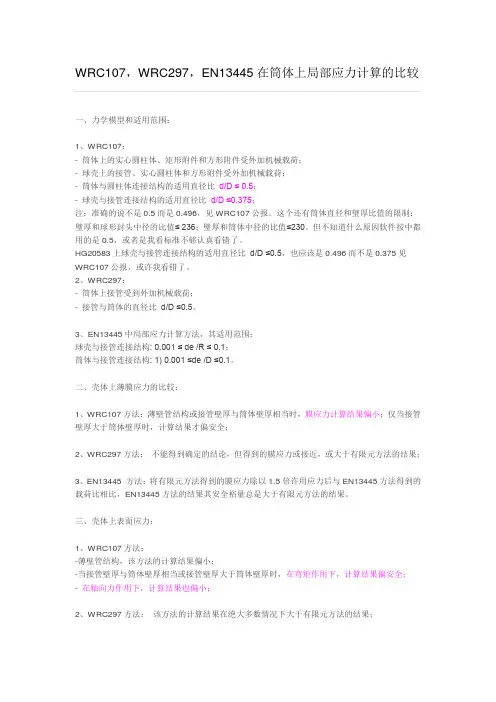

WRC107,WRC297,EN13445在筒体上局部应力计算的比较一、力学模型和适用范围:1、WRC107:- 筒体上的实心圆柱体、矩形附件和方形附件受外加机械载荷;- 球壳上的接管、实心圆柱体和方形附件受外加机械载荷;- 筒体与圆柱体连接结构的适用直径比d/D ≤ 0.5;- 球壳与接管连接结构的适用直径比d/D ≤0.375;注:准确的说不是0.5而是0.496,见WRC107公报。
这个还有筒体直径和璧厚比值的限制:璧厚和球形封头中径的比值≤ 236;璧厚和筒体中径的比值≤230。
但不知道什么原因软件按中都用的是0.5,或者是我看标准不够认真看错了。
HG20583上球壳与接管连接结构的适用直径比d/D ≤0.5,也应该是0.496而不是0.375见WRC107公报,或许我看错了。
2、WRC297:- 筒体上接管受到外加机械载荷;- 接管与筒体的直径比d/D ≤0.5。
3、EN13445中局部应力计算方法,其适用范围:球壳与接管连接结构: 0.001 ≤ de /R ≤ 0.1;筒体与接管连接结构: 1) 0.001 ≤de /D ≤0.1。
二、壳体上薄膜应力的比较:1、WRC107方法:薄壁管结构或接管壁厚与筒体壁厚相当时,膜应力计算结果偏小;仅当接管壁厚大于筒体壁厚时,计算结果才偏安全;2、WRC297方法:不能得到确定的结论,但得到的膜应力或接近,或大于有限元方法的结果;3、EN13445 方法:将有限元方法得到的膜应力除以1.5倍许用应力后与EN13445方法得到的载荷比相比,EN13445方法的结果其安全裕量总是大于有限元方法的结果。
三、壳体上表面应力:1、WRC107方法:-薄壁管结构,该方法的计算结果偏小;-当接管壁厚与筒体壁厚相当或接管壁厚大于筒体壁厚时,在弯矩作用下,计算结果偏安全;- 在轴向力作用下,计算结果也偏小;2、WRC297方法:该方法的计算结果在绝大多数情况下大于有限元方法的结果;3、EN13445 方法:该方法的结果总是大于有限元方法的结果;在弯矩作用工况下,该方法与有限元方法的结果之比有可能大于2.0。

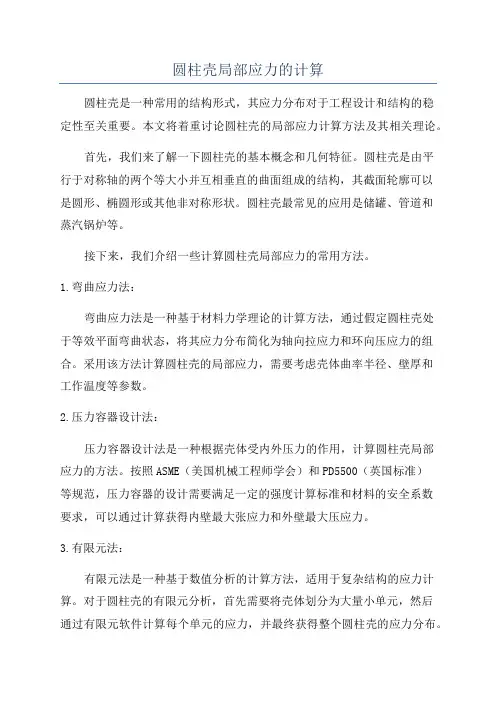

圆柱壳局部应力的计算圆柱壳是一种常用的结构形式,其应力分布对于工程设计和结构的稳定性至关重要。
本文将着重讨论圆柱壳的局部应力计算方法及其相关理论。
首先,我们来了解一下圆柱壳的基本概念和几何特征。
圆柱壳是由平行于对称轴的两个等大小并互相垂直的曲面组成的结构,其截面轮廓可以是圆形、椭圆形或其他非对称形状。
圆柱壳最常见的应用是储罐、管道和蒸汽锅炉等。
接下来,我们介绍一些计算圆柱壳局部应力的常用方法。
1.弯曲应力法:弯曲应力法是一种基于材料力学理论的计算方法,通过假定圆柱壳处于等效平面弯曲状态,将其应力分布简化为轴向拉应力和环向压应力的组合。
采用该方法计算圆柱壳的局部应力,需要考虑壳体曲率半径、壁厚和工作温度等参数。
2.压力容器设计法:压力容器设计法是一种根据壳体受内外压力的作用,计算圆柱壳局部应力的方法。
按照ASME(美国机械工程师学会)和PD5500(英国标准)等规范,压力容器的设计需要满足一定的强度计算标准和材料的安全系数要求,可以通过计算获得内壁最大张应力和外壁最大压应力。
3.有限元法:有限元法是一种基于数值分析的计算方法,适用于复杂结构的应力计算。
对于圆柱壳的有限元分析,首先需要将壳体划分为大量小单元,然后通过有限元软件计算每个单元的应力,并最终获得整个圆柱壳的应力分布。
有限元法的优点是可以考虑更为复杂的几何形状和边界条件,提供更为准确的应力计算结果。
以上方法只是计算圆柱壳局部应力的几种常见方法,实际应用中还可以根据具体情况选择其他合适的方法。
此外,圆柱壳的应力分布还受到其他因素的影响,例如温度变化、材料的弹性模量和热膨胀系数等。
对于考虑这些因素的计算,可以采用更为复杂的分析方法,如温度应力分析、热弹性分析等。
总结起来,圆柱壳局部应力的计算方法包括弯曲应力法、压力容器设计法和有限元法等。
不同的方法适用于不同的工程需求和计算对象,工程师需要根据具体情况选取合适的方法进行计算,并结合实际条件和安全规范进行合理设计。
百度文库- 让每个人平等地提升自我东北石油大学课程综合实践(二)课程过程设备设计题目典型局部应力学院机械科学与工程学院专业班级装备12-2班学生姓名李早东学生学号指导教师林玉娟2014年5月11日目录第一章局部应力 (1)1.局部应力的计算方法与概述 (1)WRC方法 (1)介质压力引起的应力计算 (3)强度评定 (3)欧盟的压力容器标准EN13445 (4)有限元法 (4)第二章补强分析 (5)2.降低局部应力的方法与措施 (5)直立容器支承式支座处的强度校核 (5)支座处封头的局部载荷 (5)支座处封头截面上的应力 (6)支座处封头的强度校核条件 (9)补强措施 (10)第三章结束语 (12)第一章局部应力1.局部应力的计算方法与概述压力容器除了承受介质压力载荷外,常常还要受到附件传来的其他外载荷。
通过支座、托架、吊耳等附件传来的载荷,主要是设备的自重及其内部物料等静重;通过接管传来的载荷主要是管道和管系反力、重量以及由于受热膨胀引起的推力和力矩。
这些载荷对壳体的影响虽仅限于附件与壳体连接处附近的局部区域,但常会产生较高的局部应力。
除外载荷产生的局部应力外,介质压力载荷还将在附件与壳体连接区产生另外一些局部应力,如局部薄膜应力、弯曲应力,以及截面尺寸突变的转角处的应力集中。
外载荷应力和介质压力载荷应力的联合作用将会使附件和壳体连接区域成为压力容器发生破坏的主要根源。
因此,计算外载荷作用下附件和壳体中的局部应力就显得十分重要,但是由于问题的非对称性,对局部应力作完整的理论计算过于复杂,对于实际设计往往不便于应用。
目前,对于压力容器壳体上由接管外载荷引起的局部应力的计算,主要有以Bijlaard理论为基础的两种方法:一是美国焊接研究协会(WRC)第107公报和有关补充规定WRC第297公报介绍的方法;二是英国压力容器设计标准BS550附录G建议的方法。
随着压力容器向高参数化发展和分析设计方法的广泛采用,要求进行局部应力计算和采用分析设计法进行强度评定的压力容器会越来越多,故本文在对WRC107方法理解基础上,对一高压反应器底封头上由接管载荷引起的局部应力作了详细计算,并按分析设计原理对接管和封头连接区的应力进行了强度评定,以便对工程中同类结构的局部应力计算、强度评定及压力容器分析设计方法的应用提供一定的参考。

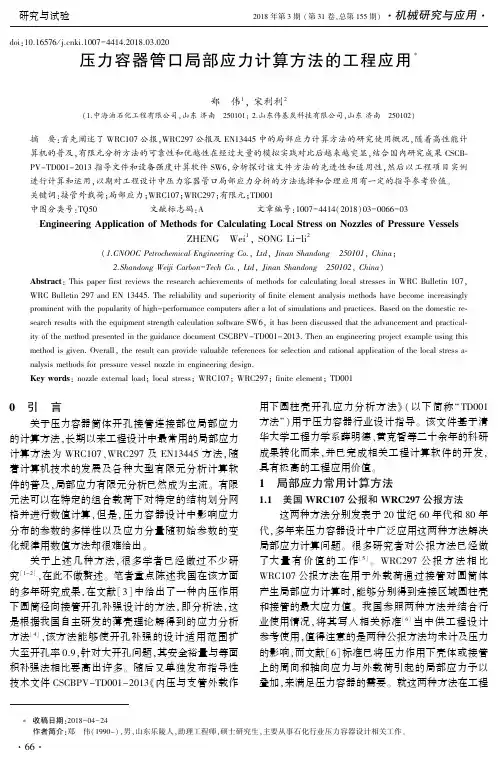

doi:10.16576/j.cnki.1007-4414.2018.03.020压力容器管口局部应力计算方法的工程应用∗郑㊀伟1ꎬ宋利利2(1.中海油石化工程有限公司ꎬ山东济南㊀250101ꎻ2.山东伟基炭科技有限公司ꎬ山东济南㊀250102)摘㊀要:首先阐述了WRC107公报ꎬWRC297公报及EN13445中的局部应力计算方法的研究使用概况ꎬ随着高性能计算机的普及ꎬ有限元分析方法的可靠性和优越性在经过大量的模拟实践对比后越来越突显ꎬ结合国内研究成果CSCB ̄PV-TD001-2013指导文件和设备强度计算软件SW6ꎬ分析探讨该文件方法的先进性和适用性ꎬ然后以工程项目实例进行计算和运用ꎬ以期对工程设计中压力容器管口局部应力分析的方法选择和合理应用有一定的指导参考价值ꎮ关键词:接管外载荷ꎻ局部应力ꎻWRC107ꎻWRC297ꎻ有限元ꎻTD001中图分类号:TQ50㊀㊀㊀㊀㊀㊀文献标志码:A㊀㊀㊀㊀㊀㊀文章编号:1007-4414(2018)03-0066-03EngineeringApplicationofMethodsforCalculatingLocalStressonNozzlesofPressureVesselsZHENG㊀Wei1ꎬSONGLi-li2(1.CNOOCPetrochemicalEngineeringCo.ꎬLtdꎬJinanShandong㊀250101ꎬChinaꎻ2.ShandongWeijiCarbon-TechCo.ꎬLtdꎬJinanShandong㊀250102ꎬChina)Abstract:ThispaperfirstreviewstheresearchachievementsofmethodsforcalculatinglocalstressesinWRCBulletin107ꎬWRCBulletin297andEN13445.Thereliabilityandsuperiorityoffiniteelementanalysismethodshavebecomeincreasinglyprominentwiththepopularityofhigh-performancecomputersafteralotofsimulationsandpractices.Basedonthedomesticre ̄searchresultswiththeequipmentstrengthcalculationsoftwareSW6ꎬithasbeendiscussedthattheadvancementandpractical ̄ityofthemethodpresentedintheguidancedocumentCSCBPV-TD001-2013.Thenanengineeringprojectexampleusingthismethodisgiven.Overallꎬtheresultcanprovidevaluablereferencesforselectionandrationalapplicationofthelocalstressa ̄nalysismethodsforpressurevesselnozzleinengineeringdesign.Keywords:nozzleexternalloadꎻlocalstressꎻWRC107ꎻWRC297ꎻfiniteelementꎻTD0010㊀引㊀言关于压力容器筒体开孔接管连接部位局部应力的计算方法ꎬ长期以来工程设计中最常用的局部应力计算方法为WRC107㊁WRC297及EN13445方法ꎬ随着计算机技术的发展及各种大型有限元分析计算软件的普及ꎬ局部应力有限元分析已然成为主流ꎮ有限元法可以在特定的组合载荷下对特定的结构划分网格并进行数值计算ꎬ但是ꎬ压力容器设计中影响应力分布的参数的多样性以及应力分量随初始参数的变化规律用数值方法却很难给出ꎮ关于上述几种方法ꎬ很多学者已经做过不少研究[1-2]ꎬ在此不做赘述ꎮ笔者重点陈述我国在该方面的多年研究成果ꎬ在文献[3]中给出了一种内压作用下圆筒径向接管开孔补强设计的方法ꎬ即分析法ꎬ这是根据我国自主研发的薄壳理论解得到的应力分析方法[4]ꎬ该方法能够使开孔补强的设计适用范围扩大至开孔率0.9ꎬ针对大开孔问题ꎬ其安全裕量与等面积补强法相比要高出许多ꎮ随后又单独发布指导性技术文件CSCBPV-TD001-2013«内压与支管外载作用下圆柱壳开孔应力分析方法»(以下简称 TD001方法 )用于压力容器行业设计指导ꎮ该文件基于清华大学工程力学系薛明德㊁黄克智等二十余年的科研成果转化而来ꎬ并已完成相关工程计算软件的开发ꎬ具有极高的工程应用价值ꎮ1㊀局部应力常用计算方法1.1㊀美国WRC107公报和WRC297公报方法这两种方法分别发表于20世纪60年代和80年代ꎬ多年来压力容器设计中广泛应用这两种方法解决局部应力计算问题ꎮ很多研究者对公报方法已经做了大量有价值的工作[5]ꎮWRC297公报方法相比WRC107公报方法在用于外载荷通过接管对圆筒体产生局部应力计算时ꎬ能够分别得到连接区域圆柱壳和接管的最大应力值ꎮ我国参照两种方法并结合行业使用情况ꎬ将其写入相关标准[6]当中供工程设计参考使用ꎬ值得注意的是两种公报方法均未计及压力的影响ꎬ而文献[6]标准已将压力作用下壳体或接管上的周向和轴向应力与外载荷引起的局部应力予以叠加ꎬ来满足压力容器的需要ꎮ就这两种方法在工程66 研究与试验㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2018年第3期(第31卷ꎬ总第155期) 机械研究与应用∗收稿日期:2018-04-24作者简介:郑㊀伟(1990-)ꎬ男ꎬ山东乐陵人ꎬ助理工程师ꎬ硕士研究生ꎬ主要从事石化行业压力容器设计相关工作ꎮ设计应用而言ꎬ一般是采用WRC297公报方法用于压力容器筒体上管口荷载作用下的局部应力[7]ꎮ当然如果是凸形封头上的接管计算ꎬWRC107以及下面将要提到的EN13445方法可以解决ꎬ这点会在下文软件使用中简单介绍ꎮ前面谈到这两种公报方法本身都没有给出考虑内压载荷的应力组合方法ꎬ同时由于使用条件的限制ꎬ现实压力容器设计中不可能完全依靠这两种方法来解决局部应力计算问题ꎬ文献[1]㊁[2]中也介绍该两种方法的计算结果偏于保守ꎬ虽然对于压力容器设计相对安全ꎬ但对一些贵重金属材料压力容器会带来制造成本增加的问题ꎮ1.2㊀欧盟EN13445方法2002年欧盟颁布的压力容器标准EN13445-3中也介绍了一种新的关于局部载荷作用下的应力计算方法ꎬ该方法与前述两种方法相比ꎬ几何结构条件和适用范围更宽ꎮ因为我国的压力容器设计规范和规程并没有给出如何校核承受外加管口载荷的接管结构应力的规定ꎬ当结构尺寸超出WRC107和WRC297方法的使用范围后ꎬEN13445方法也可作为一种选择[1]ꎮ1.3㊀有限元分析法(FEA方法)在CSCBPV-TD001-2013文件发布之前ꎬ当超出WRC107㊁WRC297及EN13445方法的计算范围时ꎬ针对管口外载荷局部应力的计算还会采用有限元分析的方法ꎮ采用有限元分析软件(如ANSYS㊁ABAQUS等)进行建模加载计算得出应力分布结果ꎬ与上述几种理论公式方法相比ꎬ有限元分析方法不仅可以得到可靠的管口应力分析数值结果ꎬ而且能够做到 三个具体 ꎬ即具体结构具体问题具体分析[8]ꎮ如考虑加强元件(补强圈ꎬ加强筋)的加强作用[9]ꎬ弯管或弯头管口荷载计算[10]等等ꎬ这是理论公式计算方法无法计算和比拟的地方ꎮ当然也应注意到与其他理论方法相比而言ꎬ有限元分析受成本及效率因素影响较大ꎮ不过现在随着有限元分析软件在压力容器设计领域的普及以及设计人员软件操作能力的提高ꎬ这些问题正逐渐弱化ꎬ该方法的优越性和可靠性也越来越明显ꎮ2㊀国内局部应力计算方法成果2.1㊀CSCBPV-TD001-2013方法概述一直以来ꎬ国内没有类似关于外载荷作用下壳体或接管局部应力计算的标准规范或技术性文件ꎬ本方法的发布填补了国内局部应力计算方法规范的空白ꎬ而且考虑载荷更加全面ꎬ计算精度更高ꎬ适用范围更广ꎮ本方法依据弹性薄壳理论ꎬ通过分析七种载荷工况和六种支管端部受载基本力学模型ꎬ分别对主壳体和接管(支管)的圆柱壳方程进行精确理论求解[11]ꎮ在与实体建模有限元计算应力分布结果进行比较后ꎬ验证了该理论解的适用范围ꎮ与上述几种局部应力分析方法相比ꎬ该计算突破性得给出了与支管外载作用下圆柱壳开孔接管应力分析完全匹配的内压载荷作用下圆柱壳开孔接管的应力分析方法ꎮ目前针对该方法的工程案例应用及研究文献相对较少ꎬ文中相关计算内容可供大家工程使用参考ꎮ2.2㊀适用范围及要求该方法要求进行内压与支管外载共同作用下的结构应力分析之前ꎬ首先要完成内压作用下圆柱壳开孔接管分析设计ꎮ该分析法已在GB/T150-2011标准中应用ꎬ并对其相关结构进行规定ꎬ具体内容在此不过多描述ꎬ针对文中较关注的三点要求如下:①该方法适用于具有单个径向平齐接管的圆柱壳ꎻ②接管或补强件与圆柱壳应采用全截面熔透焊缝ꎻ③在接管内壁与圆柱壳内壁交线处倒圆角ꎬ圆角半径在δn/8和δn/2之间ꎮ2.3㊀软件开发与使用SW6-2011«过程设备强度计算软件包»已经引入该计算方法CSCBPV-TD001-2013ꎬ如图1ꎬ压力容器设计人员能够方便快捷地计算使用ꎮ图1㊀SW6-2011计算软件局部应力计算模块㊀㊀图1中局部应力计算模块中方法已基本涵盖了前面所述的几种方法ꎬ包括WRC107㊁WRC297㊁EN13445方法以及TD001方法ꎬWRC107方法能够用于柱壳上或凸形封头上的接管计算ꎬWRC297方法和TD001方法只计算柱壳上的接管ꎬEN13445方法同样满足柱壳上或凸形封头上的接管计算ꎬ工程设计人员可根据工程实际需求选用不同的方法ꎮ使用过程中应注意ꎬ各个计算方法的接管外载荷输入表示方法不一ꎬ输入时要准确把握图2外载荷符号含义及XꎬYꎬZ轴方向ꎬ并与相关专业提出的设备管口载荷条件对应一致ꎬ避免不必要的遗漏和错误ꎮ76机械研究与应用 2018年第3期(第31卷ꎬ总第155期)㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀研究与试验图2㊀载荷及方向示意图2.4㊀工程设计实例应用以某尿素装置中分离罐为例ꎬ该设备设计压力为0.8MPaꎬ设计温度为100ħꎬ筒体内径为800mmꎬ壁厚8mmꎬ筒体上管口A1开孔直径480mmꎬ设备和接管材质均为Q345Rꎬ腐蚀裕量取3mmꎬ管道专业提供管口载荷表如表1所示ꎬ需对该管口进行局部应力计算ꎬ确定是否满足强度要求ꎮ表1㊀管口外载荷值管口Px/NPy/NPz/NMx/N mMy/N mMz/N mA1657553247069313826073578㊀㊀(注:为简化计算ꎬ该表中符号含义与TD001方法一致ꎮ)由GB/T150-2011标准可知等面积补强法不适用本管口开孔补强计算ꎬ只能采取分析法进行开孔补强计算ꎬ内压作用下开孔接管分析设计计算方法这里不做赘述ꎬ接管壁厚取12mmꎬ开孔补强结果合格ꎮTD001方法的圆柱壳参数输入界面见图3ꎬ图4为接管参数及接管外载荷数据输入界面ꎮ该设备的设计内压与设计温度参数已在软件的 主体设计参数 界面中输入完成ꎬ设备筒体及接管强度已计算合格ꎬ因篇幅所限不做展示ꎮ图3㊀局部应力计算圆柱壳㊀㊀图4㊀局部应力计算接(筒体)输入参数管输入参数㊀㊀通过计算得到一次薄膜应力强度Sm为290.7MPa<2.2[σ]t=415.8MPaꎬ一次加二次应力强度S=450.6<2.6[σ]t=491.4MPaꎬ校核结果满足强度要求ꎬ计算合格ꎮ将上述设备同组数据用局部应力计算方法WRC297计算ꎬ也是采用SW6-2011软件局部应力计算模块进行计算ꎬ计算后提示结构参数λ=7.79ꎬ超出查图曲线的最大范围ꎬ即该设备结构数据超出WRC297方法适用范围ꎬ计算终止ꎮ通过该实际案例的计算ꎬ能够对TD001方法的算法和使用有了更进一步的认识ꎬ当超出WRC107或WRC297方法的计算范围时ꎬTD001方法又提供给工程设计人员一条可选路径ꎬ而且在设备设计计算中使用起来方便快捷ꎮ3㊀总结及建议(1)综上所述ꎬ对外载荷作用下接管局部应力计算方法的应用有了比较全面的认识ꎬ重点关注分析了压力容器局部应力计算方法的国内研究成果ꎮ(2)TD001方法的出现使得工程应用中接管局部应力分析更加方便有效ꎬ结合工程实例运用SW6软件进行计算ꎬ计算结果满足工程使用要求ꎮ也注意到该方法也只是针对圆柱壳接管开孔的计算ꎬ当遇到封头接管应力计算且不能满足公报方法适用范围时ꎬ有限元应力分析才是行之有效的办法ꎮ(3)作为设备设计人员除了应该灵活选择使用上述各个计算方法外ꎬ必要时的类推和试算办法也能得到工程实际问题中满意的计算结果ꎬ保证做到压力容器设计安全合理ꎮ参考文献:[1]㊀秦叔经ꎬ王㊀琦.局部应力计算方法的研究(上)[J].化工设备与管道ꎬ2008ꎬ45(4):8-15.[2]㊀秦叔经ꎬ王㊀琦.局部应力计算方法的研究(下)[J].化工设备与管道ꎬ2008ꎬ45(5):7-12.[3]㊀GB/T150.1~150.4-2011ꎬ压力容器[S].北京:中国标准出版社ꎬ2012.[4]㊀薛明德ꎬ黄克智ꎬ李世玉ꎬ等.GB150-2011中圆筒开孔补强设计的分析法[J].化工设备与管道ꎬ2012ꎬ49(3):1-11.[5]㊀林杨杰ꎬ金玉龙ꎬ苏文献.压力容器开孔接管局部应力计算方法研究[J].化工设备与管道ꎬ2011ꎬ48(6):1-5ꎬ9.[6]㊀HG/T20582-2011ꎬ钢制化工容器强度计算规定[S].北京:中国计划出版社ꎬ2011.[7]㊀胡耀坤ꎬ唐永飞ꎬ王宏斌.基于WRC297公报方法对接管外载荷作用下局部应力的计算和分析[J].石油化工设备ꎬ2015ꎬ44(1):30-33.[8]㊀元少昀.压力容器管口有限元分析有关问题探讨[J].石油化工设备技术ꎬ2014ꎬ35(3):11-13ꎬ16.[9]㊀高㊀翔.外载荷作用下局部应力的有限元分析[J].石油化工设备技术ꎬ2010ꎬ31(2):23-26ꎬ30.[10]㊀郑㊀伟.基于ANSYS的管口外载荷作用下带弯头接管应力分析[J].山东化工ꎬ2017ꎬ46(10):143-146.[11]㊀CSCBPV-TD001-2013ꎬ内压与支管外载作用下圆柱壳开孔应力分析方法ꎬ附录C 内压与支管外载作用下圆柱壳开孔应力分析的理论基础 [S].北京:新华出版社ꎬ2013.86 研究与试验㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2018年第3期(第31卷ꎬ总第155期) 机械研究与应用。

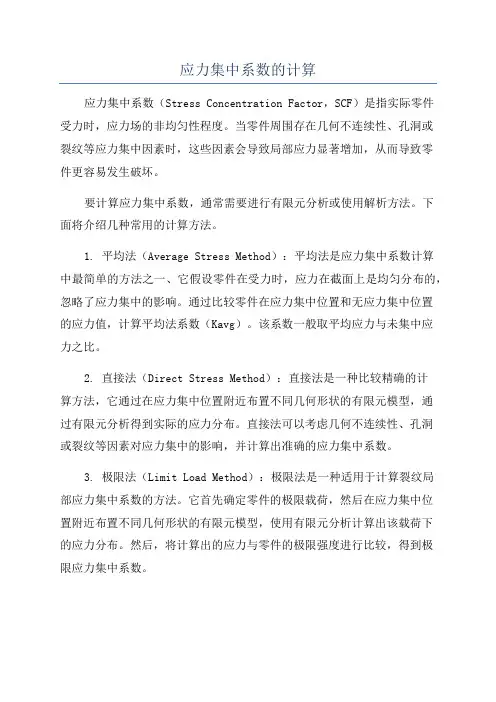

应力集中系数的计算应力集中系数(Stress Concentration Factor,SCF)是指实际零件受力时,应力场的非均匀性程度。
当零件周围存在几何不连续性、孔洞或裂纹等应力集中因素时,这些因素会导致局部应力显著增加,从而导致零件更容易发生破坏。
要计算应力集中系数,通常需要进行有限元分析或使用解析方法。
下面将介绍几种常用的计算方法。
1. 平均法(Average Stress Method):平均法是应力集中系数计算中最简单的方法之一、它假设零件在受力时,应力在截面上是均匀分布的,忽略了应力集中的影响。
通过比较零件在应力集中位置和无应力集中位置的应力值,计算平均法系数(Kavg)。
该系数一般取平均应力与未集中应力之比。
2. 直接法(Direct Stress Method):直接法是一种比较精确的计算方法,它通过在应力集中位置附近布置不同几何形状的有限元模型,通过有限元分析得到实际的应力分布。
直接法可以考虑几何不连续性、孔洞或裂纹等因素对应力集中的影响,并计算出准确的应力集中系数。
3. 极限法(Limit Load Method):极限法是一种适用于计算裂纹局部应力集中系数的方法。
它首先确定零件的极限载荷,然后在应力集中位置附近布置不同几何形状的有限元模型,使用有限元分析计算出该载荷下的应力分布。
然后,将计算出的应力与零件的极限强度进行比较,得到极限应力集中系数。
实际工程中,除了上述方法外,还有一些经验公式和图表可以用来估算应力集中系数。
这些经验公式和图表通常基于实验数据的统计分析,并可以在设计初期提供快速估算应力集中系数的方法。
在进行应力集中系数的计算时,需要注意以下几点:1.根据具体的几何形状和应力集中位置选择合适的计算方法,以得到准确的应力集中系数。
2.在进行有限元分析时,需要注意选择合适的网格密度和边界条件,以保证计算结果的准确性。
3.应力集中系数通常是根据理想化的条件计算得出的,实际零件的行为可能会受到其他因素的影响,如材料的非线性、温度变化等。

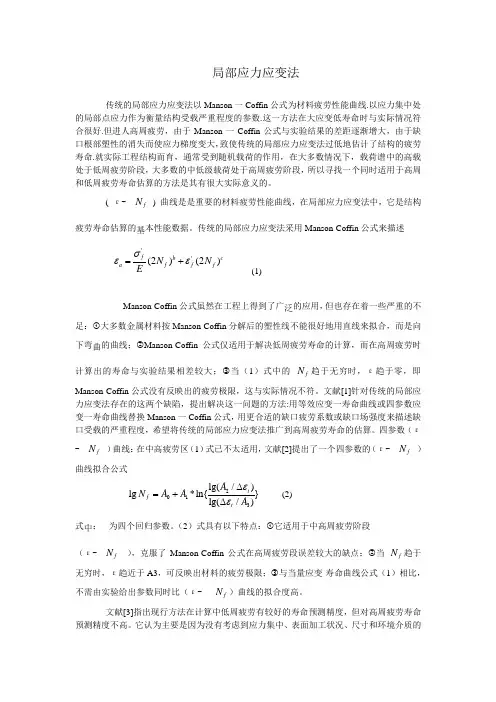

局部应力应变法传统的局部应力应变法以Manson 一Coffin 公式为材料疲劳性能曲线.以应力集中处的局部点应力作为衡量结构受载严重程度的参数.这一方法在大应变低寿命时与实际情况符合很好.但进人高周疲劳,由于Manson 一Coffin 公式与实验结果的差距逐渐增大,由于缺口根部塑性的消失而使应力梯度变大,致使传统的局部应力应变法过低地估计了结构的疲劳寿命.就实际工程结构而育,通常受到随机载荷的作用,在大多数情况下,载荷谱中的高载处于低周疲劳阶段,大多数的中低级载荷处于高周疲劳阶段,所以寻找一个同时适用于高周和低周疲劳寿命估算的方法是其有很大实际意义的。
