一．电压串联负反馈：
图Z0303（a）为两级电压串联负反馈放大电路，图（b）是它的交流等效电路方框图。
1．反馈类型的判断
（1）找出联系输出回路与输入回路的反馈元件。图Z0303（a）中Rf、Cf、Re1是联系输出回路与输入回路的元件，故Rf、Cf、Re1是反馈元件，它们组成反馈网络，引入级间反馈。
（2）判断是电压反馈还是电流反馈。
可用两种方法来判别，一是反馈网络直接接在放大电路电压输出端，故为电压反馈；二是令Uo = 0，因Uf由Rf、Re1 对Uo分压而得，故Uf= 0反馈消失，所以为电压反馈；
（3）判别是串联反馈还是并联反馈。
由图Z0303（a）可以看出：Ube = Ui - Uf 即输入端反馈信号与输入信号以电压形式相迭加，故为串联反馈，也可令Ui＝0，此时Uf仍能作用到放大电路输入端，故为串联反馈；还可以根据反馈信号引至共射电路发射极则为串联反馈。
（4）判别反馈极性。
假定Ui为+，则经两级共射电路放大后，Uo为+，经Rf与Re1 分压得到的Uf也为+，结果使得放大电路有效输入信号减弱，故为负反馈。
综上判断结果、该电路为电压串联负反馈放大电路。
2、反馈对输出电量的稳定作用
放大电路引入电压负反馈后，能够使输出电压稳定。任何外界因素引起输出电压不稳时，输出电压的变化将通过反馈网络立即回送到放大电路的输入端，并与原输入信号进行比较，得出与前一变化相反的有效输人信号，从而使输出电压的变化量得到削弱，输出电压便趋于稳定。
可见，负反馈使放大电路具有了自动调节能力。电压负反馈能够稳定输出电压。
3、信号源内阻对串联反馈效果的影响
由上面的讨论可见，对串联反馈Ube = Ui - Uf ，显然，UI越稳定，Uf 对Ube 的影响就越强，控制作用就越灵敏。当信号源内阻Rs = 0时，信号源为恒压源，Us就为恒定值，则Uf的增加量就全部转化为Ube 的减小量，此时，反馈效果最强。因此，串联反馈时，Rs 越小越好，或者说串联反馈适用于信号源内阻Rs 小的场合。

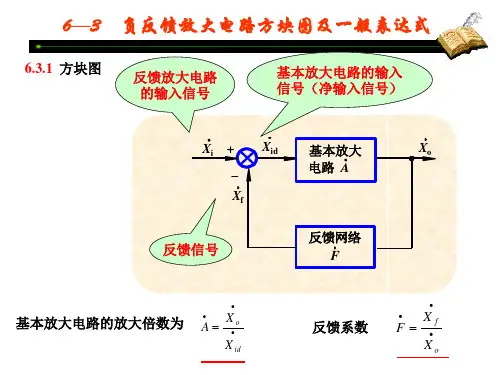

4、放大倍数及反馈系数的含义
对电压串联负反馈电路， Xi = Ui， Xo = Uo，Xf = Uf 故：
AUf、FU，分别称为闭环电压放大倍数和电压反馈系数。
图Z0306（a）为电压并联负反馈放大电路，图（b）是它的交流等效电路方框图。
由图（b）可见，基本放大电路与反馈网络在输出、输入端都是并联的，故为电压并联反馈；又因Ui为 + 时，UO为+，流过Rf 的电流如图中箭头方向所示，其结果使Ib＝Ii -I f减小，故为负反馈。
当某种因素（如β或RL变化）引起输出电压变化时，通过反馈将产生如下自动调节过程：
RL ↑→UO↑→I f↑→ Ib↓→ UO↓
结果使输出电压趋于稳定。
对电压并联负反馈放大电路：
Xi = Ii， Xf = If，XO = UO ，故：
Arf、Fg分别称为闭环互阻放大倍数和互导反馈系数。
通过以上基本类型负反馈放大电路的讨论，应当明确：电压负反馈具有稳定输出电压的作用，电流负反馈具有稳定输出电流的作用，而同一个电路中，如果负载是变化的，要想同时实现电压和电流的稳定是不可能的。此外，串联负反馈适用于信号源内阻较小的场合，而并联反馈则适用于信号源内阻较大的场合。熟悉了这些后，就可以根据实际需要选择适当的反馈形式。
图Z0305（a）是电流串联负反馈放大电路，图（b）是它的交流等效电路方框图。
采用与前两例类似的分析方法即可对该电路进行分析。
图中Re是反馈元件，它构成反馈网络，由图（b）可以看出，反馈网络与基本放大电路在输出端串联，故为电流反馈，反馈网络与基本放大电路在输入端串联，故为串联反馈，假定UI的瞬时极性为+ ，则Uf的极性为-，结果使放大电路有效输入信号减弱，故为负反馈。
由于引入了电流负反馈，当某种因素引起输出电流发生变化时，电路通过反馈网络将产生如下自动调节过程：
RL ↓→IO↑→Uf↑→Ube↓→ IO↓
结果使IO趋于稳定。
应当注意的是，负载发生变化时，通过负反馈稳定输出电流和稳定输出电压是矛盾的。上述过程表明了这一点，即当IO 趋于稳定时，UO = IO RL却减小了，也就是说UO 的不稳定性加剧了。如果电路中RL 稳定不变，则稳定输出电流与稳定输出电压效果是相同的，此时区分电压反馈和电流反馈也就没有意义了。
对电流串联负反馈放大电路，XI = UI， Xf = Uf ，XO =IO ，故：
Agf、Fr分别称为闭环互导放大倍数和互阻反馈系数。
四．电流并联负反馈：
图Z0304（a）是两级电流并联负反馈电路，图（c）是它的交流等效电路方框图。
1、反馈类型的判断
（1）找反馈元件。由图可见，R f、Re2是联系输出回路和输入回路的元件，故为反馈元件，由它们组成反馈网络。
（2）判断是电压反馈还是电流反馈。因反馈信号取自非电压输出端，故为电流反馈。
（3）判断是串联反馈还是并联反馈。因反馈信号引至共射电路的基极，故为并联反馈。
（4）判断反馈极性。假定Ui为 +（对地），经两级共射电路放大后Ue2为 － ，则通过Rf的电流I f的方向如图（c）中所示，它对Ii起了分流作用，从而使有效输入信号减弱，故为负反馈。
综上判断结果，该电路为电流并联负反馈放大电路。
2、反馈对输出电量的稳定作用
当Ii一定，由于某种原因（如β或RL变化）引起输出电流发生变化时，则通过反馈网络R f、Re2的作用将产生如下自动调节过程：
β2 ↑→Io（Ie2）↑→I f↑→ Ib↓→ Io↓
其效果使输出电流趋于稳定。
可见，电流负反馈能够稳定输出电流。
3、信号源内阻对并联反馈效果的影响
对并联负反馈，有Ib = Ii - I f，若信号源内阻 RS = ∞，则Ii恒定，I f的增加量全部转化为Ib的减小量，反馈效果最强；若RS 较小，则随着I f 的增加，Ii 也有所增加，Ib 的减小量被缩减，负反馈效果减弱。因此，并联负反馈适用于信号源内阻RS大的场合。
4、放大倍数和反馈系数的含义
电流并联负反馈电路中，XI 、 Xo 、Xf 等均为电流量，故：
AIf、FI分别称为闭环电流放大倍数和电流反馈系数。
