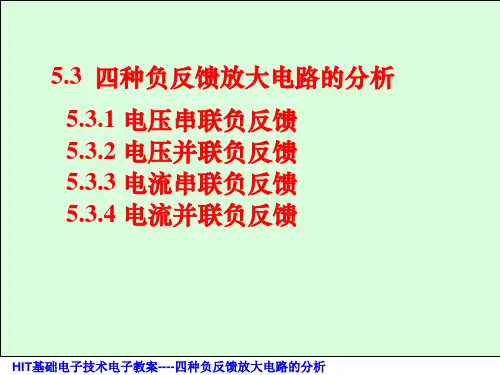

5.3 四种负反馈类型的分析ok

放大电路中的负反馈把握放大电路中负反馈的四种组态及其判别方法，熟识负反馈对放大电路性能的影响。

1、负反馈的类型依据反馈电路与放大电路在输入端和输出端的连接方式，负反馈分为四种方式：串联电压负反馈、并联电压负反馈、串联电流负反馈和并联电流负反馈2、负反馈类型的判别方法（1）首先，以瞬时极性法确定反馈属于正反馈还是负反馈。

（2）其次，判别区分电压反馈或电流反馈：a)电压反馈：反馈信号取自输出电压，并与之成比例；b)电压反馈：反馈信号取自输流电压，并与之成比例；c)判别方法：输出电压短路法：将输出电压“短路”，若反馈信号消逝，为电压反馈，否则为电流反馈；观看法：除公共地线，若反馈线与输出线接在同一点上，为电压反馈，否则为电流反馈。

（3）然后，判别区分串联反馈或并联反馈：a)串联反馈：反馈信号输入信号在电路输入端以电压形式作比较，两者串联；b)并联反馈：反馈信号输入信号在电路输入端以电流形式作比较，两者并联；c)判别方法：输入短路法：将输入信号“短路”，若反馈信号消逝，为并联反馈，否则为串联反馈；观看法：若反馈信号与输入信号接到放大电路的同一输入端，为并联反馈，否则为串联反馈。

3、负反馈对放大电路工作性能的影响（1）降低放大倍数基本放大电路的增益（开环增益）为（1）反馈信号与输出信号之比称为反馈系数，以F表示（2）引入负反馈后，整个放大器的增益（闭环增益）为（3）可见，引入负反馈后，电路增益为原来的1/(1+AF)。

(1+AF)称为反馈深度，其值越大，负反馈作用越强，|Af|越小。

|1+AF|1，称为深度负反馈，有（4）表明在深度负反馈状况下，闭环增益取决于反馈元件，而与开环增益无关。

（2）提高增益的稳定性对式（3）求导，得（5）电压负反馈稳定输出电压，电流负反馈稳定输出电流。

（3）减小输出波形的非线性失真（4）展宽通频带（5）影响电路输入、输出电阻串联负反馈增大输入电阻，并联负反馈减小输入电阻；电压负反馈减小输出电阻，电流负反馈增大输出电阻。

反馈电路的四种反馈类型
1. 负反馈（Negative Feedback）：一种反馈技术，用于抑制振荡器中的反馈信号并降低系统的增益。

系统的反馈输入在被操作电压的输出之前先经过反相处理，避免把信号返回输入而形成正反馈。

负反馈能够抑制信号振荡和噪声，通常用于带有多种功能的电路中，以精确控制系统参数和保持系统性能稳定。

2. 正反馈（Positive Feedback）：一种反馈技术，用于将反馈信号强行纳入操作电压输出，最终产生放大的信号。

正反馈可以提高系统的增益，产生新的信号，并有助于设计多种有效的外部和内部电路。

但是具有振荡及噪声的潜力，因此会要求精确的控制和稳定的运行条件。

3. 状态反馈（State Feedback）：一种改进的负反馈技术，将多路负反馈电路连接到单路正反馈电路，从而有效利用正反馈电路以改善系统的响应特性。

其中，多路负反馈电路负责降低增益，而正反馈电路可以加强状态控制部分，从而达到降低振荡的目的。

4. 时间反馈（Time-delay Feedback）：又称为传递函数反馈，是一种用于改善振荡系统平衡性的技术，将原来的负反馈电路替换为时间反馈电路。

其中，反馈输出信号经过时间上的延迟，从而缓解振荡器中产生的脉冲响应，达到优化系统响应特性和稳定性的目的。

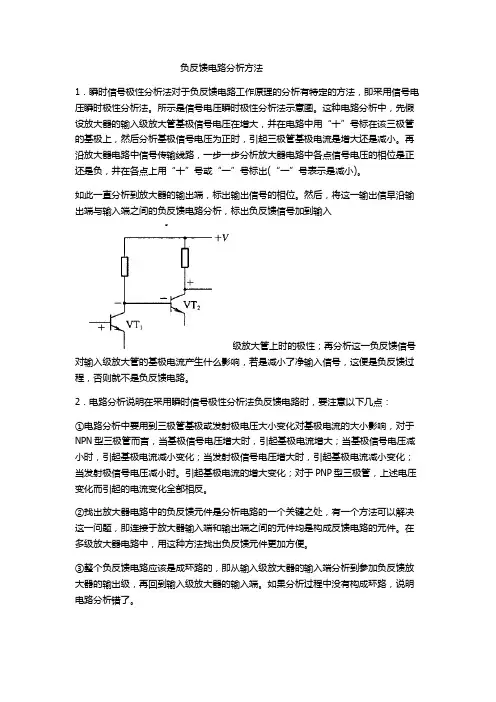

负反馈电路分析方法1．瞬时信号极性分析法对于负反馈电路工作原理的分析有特定的方法，即采用信号电压瞬时极性分析法。

所示是信号电压瞬时极性分析法示意图。

这种电路分析中，先假设放大器的输入级放大管基极信号电压在增大，并在电路中用“十”号标在该三极管的基极上，然后分析基极信号电压为正时，引起三极管基极电流是增大还是减小。

再沿放大器电路中信号传输线路，一步一步分析放大器电路中各点信号电压的相位是正还是负，井在各点上用“十”号或“一”号标出(“一”号表示是减小)。

如此一直分析到放大器的输出端，标出输出信号的相位。

然后，将这一输出信早沿输出端与输入端之间的负反馈电路分析，标出负反馈信号加到输入级放大管上时的极性；再分析这一负反馈信号对输入级放大管的基极电流产生什么影响，若是减小了净输入信号，这便是负反馈过程，否则就不是负反馈电路。

2．电路分析说明在采用瞬时信号极性分析法负反馈电路时，要注意以下几点：①电路分析中要用到三极管基极或发射极电压大小变化对基极电流的大小影响，对于NPN型三极管而言，当基极信号电压增大时，引起基极电流增大；当基极信号电压减小时，引起基极电流减小变化；当发射极信号电压增大时，引起基极电流减小变化；当发射极信号电压减小时。

引起基极电流的增大变化；对于PNP型三极管，上述电压变化而引起的电流变化全部相反。

②找出放大器电路中的负反馈元件是分析电路的一个关键之处，有一个方法可以解决这一问题，即连接于放大器输入端和输出端之间的元件均是构成反馈电路的元件。

在多级放大器电路中，用这种方法找出负反馈元件更加方便。

③整个负反馈电路应该是成环路的，即从输入级放大器的输入端分析到参加负反馈放大器的输出级，再回到输入级放大器的输入端。

如果分析过程中没有构成环路，说明电路分析错了。

④在电路分析过程中，信号电压的变化引起电流增大还是减小，这种变化的结果不能搞错，否则分析结果就出错了*如果在分析过程中，有两次将这一问题搞锗，最后的结果是正确的，但是分析过程错误。

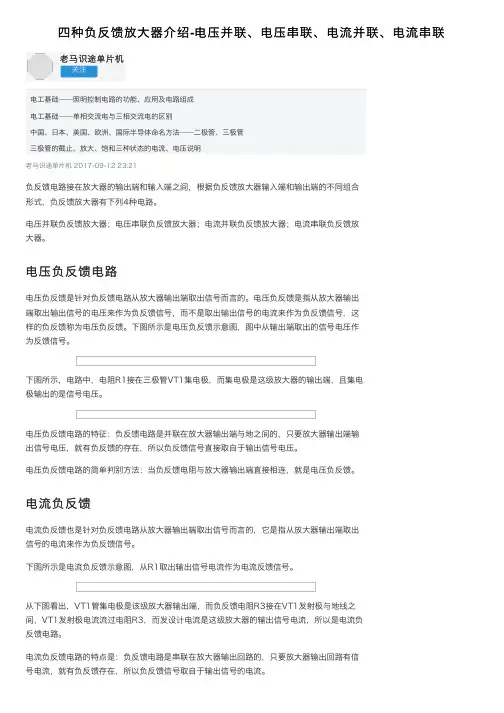

⽼马识途单⽚机关注电流负反馈电路的简单判断⽅法：负反馈电阻没有与放⼤器输出端直接相连。

串联负反馈电路电压和电流负反馈都是针对放⼤器输出端⽽⾔的，指负反馈信号从放⼤器输出端的取出⽅式。

串联和并联负反馈则是针对放⼤器输⼊端⽽⾔的，指负反馈信号加到放⼤器输⼊端的⽅式。

下图所⽰是串联负反馈电路⽰意图。

负反馈电路取出的反馈信号，同放⼤器的输⼊信号以串联形式加到放⼤器的输⼊回路中，。

下图右侧所⽰，放⼤器输⼊阻抗与负反馈电阻串联，这样输⼊信号与负反馈信号以串联形式加⼊到放⼤器中。

下图所⽰，电路中负反馈电阻R3串联在VT1发射极回路，同时它也是串联在放⼤器输⼊回路中的，因为放⼤器的输⼊信号Ui产⽣的基极电流回路是：Ui-C1-VT1基极-VT1发射极-R3-地端。

并联负反馈电路下图所⽰是并联负反馈电路⽰意图。

放⼤器的输⼊信号以并联形式加到放⼤器的输⼊回路中。

从电路看出，放⼤器输⼊阻抗与负反馈电阻并联，这样输⼊信号和负反馈信号以并联形式输⼊到放⼤器中。

下图中，电阻R1并联在VT1基极，基极是这⼀放⼤器的输⼊端，负反馈电阻R1直接并联在放⼤器输⼊端。

相关推荐⽼马识途单⽚机 ⋅ 4评论 ⋅ 相关电容器典型应⽤电路（6）电容耦合电路详解⽼马识途单⽚机 ⋅ 9评论 ⋅ 相关三极管的截⽌、放⼤、饱和三种状态的电流、电压说明物理⼀百分 ⋅ 112评论 ⋅ 相关⼀个被物理⽼师讲述了数⼗年的经典电路图！似乎故意刁难⼈！灰⼦ ⋅ 7评论 ⋅ 相关w o r d隐藏功能，让普通打印机也能双⾯打印不感兴不感兴不感兴不感兴电⼒鹰 ⋅ 2评论 ⋅ 相关电流互感器选型⽼马识途单⽚机 ⋅ 18评论 ⋅ 相关涨姿势！场效应管的种类、符号、参数、结构、原理、应⽤电路启程⼯控俱乐部 ⋅ 1评论 ⋅ 相关电⽓接线 PN P接线教学01:29 张⼀星 ⋅ 7评论 ⋅ 相关电路板如何⾛线呢？有没有宽度的要求⽼侯解车 ⋅ 22评论 ⋅ 相关汽车电⽓系统看似杂乱⽆章，其实有通⽤的接线规律电⼯技巧 ⋅ 0评论 ⋅ 相关电⼯plc 基础知识⽔电⼩知识 ⋅ 2评论 ⋅ 相关不⽤东奔西⾛，⾦属桥架安装技术交底（图⽂解说）在这⾥！微航标 ⋅ 45评论 ⋅ 相关这张图⽚骗了很多⼈，你也会上当吗？塞北名驼 ⋅ 2评论 ⋅ 相关S7 300PLC之旅——复盘“运料⼩车程序”，聊⼀聊PLC编程军事 头 头条问答 ⋅ 刚刚求⼤神说说⼆战时期的西班⽛内战？⼆战苏联最强⼤的坦克IS-3重型坦克，可惜还没参战德国就战败了 线路漏电检测⽅法，每个⼈都应该学⼀学这项能保命的技能！8不感兴不感兴不感兴不感兴不感兴不感兴不感兴不感兴不感兴不感兴。

放大电路中负反馈及类型的判断方法段东兴负反馈在电子电路中的应用非常广泛，引入负反馈后，虽然放大倍数降低了，但是换来很多好处，在很多方面改善了放大电路的性能。

例如，提高了放大倍数的稳定性；改善了波形失真；尤其是通过选用不同类型的负反馈，来改变放大电路的输入电阻和输出电阻，以适应实际的需要。

在电子技术的教学中，负反馈的判断一直是一个重点和难点内容。

学生对于这一部分内容较难理解。

经过长期的教学实践，总结出以下的判断方法。

该方法系统地给出了反馈的判别步骤，在教学中证明简单易学，易于理解。

1.反馈回路的判断电路的放大部分就是晶体管或运算放大器的基本电路。

而反馈是把放大电路输出端信号的一部分或全部引回到输入端的电路，则反馈回路就应该是从放大电路的输出端引回到输入端的一条回路。

这条回路通常是由电阻和电容构成。

寻找这条回路时，要特别注意不能直接经过电源端和接地端，这是初学者最容易犯的问题。

例如图1如果只考虑极间反馈则放大通路是由T1的基极到T1的集电极再经过T2的基极到T2的集电极；而反馈回路是由T2的集电极经R f至T1的发射极。

反馈信号u f=v e1影响净输入电压信号u be1。

图1 电压串联负反馈2.交直流的判断根据电容“隔直通交”的特点，我们可以判断出反馈的交直流特性。

如果反馈回路中有电容接地，则为直流反馈，其作用为稳定静态工作点；如果回路中串连电容，则为交流反馈，改善放大电路的动态特性；如果反馈回路中只有电阻或只有导线，则反馈为交直流共存。

图1种的反馈即为交直流共存。

3.正负反馈的判断正负反馈的判断使用瞬时极性法。

瞬时极性是一种假设的状态，它假设在放大电路的输入端引入一瞬时增加的信号。

这个信号通过放大电路和反馈回路回到输入端。

反馈回来的信号如果使引入的信号增加则为正反馈，否则为负反馈。

在这一步要搞清楚放大电路的组态，是共发射极、共集电极还是共基极放大。

每一种组态放大电路的信号输入点和输出点都不一样，其瞬时极性也不一样。

负反馈负反馈：理解、影响和应对引言：负反馈是一种重要的概念，适用于各个领域，包括心理学、教育、组织管理等等。

在本文中，我们将深入探讨负反馈的定义、影响以及如何应对负反馈。

通过对负反馈的细致分析，我们可以更好地理解其本质，并且学会正确地面对并利用负反馈。

一、负反馈的定义和特点负反馈是指在某个系统中，当系统的输出产生偏差时，反馈信号将作为输入的校正，以减小或消除这种偏差。

负反馈的特点包括：1. 反馈信号与输出信号相反；2. 反馈信号对系统的输入进行校正；3. 反馈信号可以减小或消除系统的偏差。

负反馈的作用是保持系统稳定，使系统能够自我纠正。

二、负反馈的影响1. 心理层面的影响负反馈在心理上可能会对个体产生一定的负面影响。

接收到负反馈时，个体可能会感到挫败、沮丧甚至自卑。

这种负面情绪可能会对个体的自信心和积极性产生影响。

2. 组织层面的影响在组织中，负反馈可能会导致员工的士气下降，工作积极性减弱。

有效的负反馈可以帮助员工改进他们的工作，但如果负反馈不及时或不合适，可能会引起员工的不满和抵触情绪。

三、应对负反馈的方法1. 积极的态度对于个人来说，面对负反馈时要保持积极的态度。

负反馈是一个学习和成长的机会，通过接受并正确对待负反馈，个人可以不断改进自己的技能和表现。

2. 分析和反思对于组织来说，应该通过积极地分析和反思负反馈的原因。

是否是因为沟通不畅、工作安排不合理或者员工的技能不足等等。

通过仔细分析可能的原因，组织可以找到解决问题的方法，从而改善负反馈带来的影响。

3. 提供支持和培训在组织中，应该提供相应的支持和培训来帮助员工改进他们的工作表现。

通过提供培训和指导，员工可以更好地理解负反馈的原因，并且掌握相关的技能和知识，从而减少负面影响。

4. 建立积极的反馈文化最重要的是，组织应该建立一种积极的反馈文化。

这包括鼓励员工提供反馈和接受反馈，确保反馈的及时性和准确性，并积极回应员工的反馈。

通过建立积极的反馈文化，组织可以将负反馈变为一种正面的力量，促进个体和组织的发展。

负反馈的名词解释|类型判定负反馈的名词解释：负反馈又名回馈，指把系统的输出返回到输入端并以某种方式改变输入，进而影响系统功能的过程。

负反馈过程中，输出返回使输出起到与输入相反的作用，使系统输出与系统目标的误差减小，系统趋于稳定;改变使输出起到与输入相似的作用，使系统偏差不断增大，使系统振荡，可以放大控制作用。

负反馈的原理：1. 振荡器的一部分输出在使振幅减小的方式下向输入的返回。

2. 指受控部分发出反馈信息，抑制或减弱了控制部分的活动。

3.负反馈是指反馈信息与控制信息的作用性质相反的反馈4..若反馈的作用是减弱反射中枢对效应器的影响，称为负反馈，反馈信息为负。

在一个闭环系统中，控制部分活动受受控部分反馈信号(S5)的影响而变化，若S5为负，则为负反馈。

其作用是输出变量受到扰动时系统能及时反应，调整偏差信息(Sc)，以使输出稳定在参考点(Si)。

负反馈的类型判定：电压与电流从放大器的输出端看，反馈网络要从放大器的输出信号中取回反馈信号，通常有两种取样方式。

按取样方式的不同，反馈分为电压反馈和电流反馈电压反馈：反馈信号取自输出电压或者输出电压的一部分。

电流反馈：反馈信号取自输出电流或者输出电流的一部分。

(1) 电压反馈：对交变信号而言，若基本放大器、反馈网络、负载三者在取样端是并联连接，则称为并联取样，又称电压反馈。

(2) 电流反馈：对交变信号而言，若基本放大器、反馈网络、负载三者在取样端是串联连接，则称为串联取样，又称电流反馈。

(3) 电流反馈和电压反馈的判定：在确定有反馈的情况下，则不是电压反馈，就必定是电流反馈，所以只要判定是否是电压反馈或者判定是否是电流反馈即可。

通常判定电压反馈较容易。

判定方法一一—输出短路法。

判定方法二——按电落结构判定。

理想CFB(电流反馈)和VFB(电压反馈)运放的输入级的外在表现都是虚短虚断。

VFB的虚断是由运放内部结构决定的(输入阻抗很大)，而虚短则是由外部的反馈回路造成的。

１. 电压反馈和电流反馈电压反馈，反馈信号的大小与输出电压成比例的反馈称为电压反馈；电流反馈，反馈信号的大小与输出电流成比例的反馈称为电流反馈。

电压反馈与电流反馈的判断：将输出电压…短路‟，若反馈回来的反馈信号为零，则为电压反馈；若反馈信号仍然存在，则为电流反馈。

２.串联反馈和并联反馈反馈信号与输入信号加在放大电路输入回路的同一个电极，则为并联反馈，此时反馈信号与输入信号是电流相加减的关系；反之，加在放大电路输入回路的两个电极，则为串联反馈，此时反馈信号与输入信号是电压相加减的关系。

负反馈放大电路有以下四种组合类型：①电压串联负反馈放大电路；②电压并联负反馈放大电路；③电流串联负反馈放大电路；④电流并联负反馈放大电路。

３.四种负反馈类型的分析（1）电压串联负反馈图６－２电压串联负反馈放大电路①找出反馈电路，判断其极性及反馈类型对图６－２所示电路，根据瞬时极性法判断，经RE加在发射极E上的反馈电压为…+‟，与输入电压极性相同，且加在输入回路的两点，故为串联负反馈。

反馈信号与输出电压成比例，是电压反馈。

②特点对于串联电压负反馈，在输入端是输入电压和反馈电压相减，所以反馈系数（２）电压串联负反馈（a）（b）图６－３（a）是电压并联负反馈放大电路，（b）是它的交流通路。

①找出反馈电路，判断其极性及反馈类型R F既是放大电路的偏置电阻，又是联系输出回路的反馈电阻，构成反馈回路。

根据瞬时极性法判断，为电压并联负反馈。

②特点对于电压并联负反馈，在输入端采用电流相加减。

即所以（３）电流串联负反馈（a）（b）图６－4（a）是分压式偏置共射放大电路，（b）是它的交流通路。

①找出反馈电路，判断其极性及反馈类型对图６－４所示电路，R E既有直流电流负反馈又有交流电流负反馈信号，根据瞬时极性法判断，经RE加在发射极E上的反馈电压为…+‟，与输入电压极性相同，且加在输入回路的两点，故为串联负反馈。

因输出电压短路，反馈电压仍然存在，故为串联电流负反馈。

负反馈放大电路的四种基本类型
1. 共尺极负反馈放大器：也称为基本反馈放大器，利用晶体管的源极电压变化来实现对输出信号的反馈控制。

2. 共基极负反馈放大器：利用晶体管的集电极电压变化作为反馈信号，实现对放大器增益的控制。

3. 共射极负反馈放大器：也称为电压跟随器，通过反馈控制输出电压与输入电压之比，从而实现对放大器增益的控制。

4. 双极型反相器负反馈放大器：在基本反相器的基础上，通过加入一个反馈电路，使输出信号与输入信号相位相反并具有较小的增益，从而实现对放大器增益和输出波形的控制。

各种负反馈的作用1.电压负反馈电压负反馈是指从放大器输出端取出输出信号电压的一部分（或全部）作为负反馈信号，也就说负反馈信号VF与输出电压VO成正比。

电压负反馈的特点是：电压负反馈能够稳定放大器的输出信号电压。

由于电压负反馈元件是并联在放大器输出端与地之间的，所以能够降低放大器的输出电压2.电流负反馈电流负反馈是指从放大器输出端取出输出信号电流的一部分作为负反馈信号，换句话说：反馈信号VF与输出电流IO成正比。

电流负反馈的特点是：电流负反馈能够定放大器的输出信号电流。

由于电压负反馈元件是串联在放大器输出回路中的，所以提高了放大器的输出电阻。

3.串联负反馈电压和电流负反馈都是针对放大器输出端而言的，指负反馈信号从放大器输出端的取出方式。

串联和并联负反馈则是针对放大器输入端而言的，指负反馈信号加到放大器输入端的方式。

串联负反馈网络取出的负反馈信号VF，同放大器的输入信号Vi以串联形式加到放大器的输入回路中的，这样的负反馈称为串联负反馈。

串联负反馈的特点是：串联负反馈右以降低放大器的电压放大倍数，稳定放大器的电压增益。

由于串联负反馈元件是串联在放大器输入回路中的，所以这种负反馈可以提高放大器的输入电阻。

4.并联负反馈并联负反馈是指负反馈网络取出的负反馈信号VF，同放大大器的输入信号Vi以并联形式加到放大器的输入回路中，这样的负反馈称为并联负反馈。

并联负反馈的特点是：并联负反馈降低放大器的电流放大倍数，稳定放大器的电流增益。

由于并联负反馈元件是与放大器输入电阻相并联的，所以这种负反馈降低了放大器的输入电阻。

5.负反馈电路种类负反馈电路在放大器的输出端和输入端之间，根据负反馈放大器输入端和输出端的不同组合形式，负反馈放大器共有下列四种电路：电压并联负反馈放大器电路；电压串联负反馈放大器电路；电流并联负反馈放大器电路；电流串联负反馈放大器电路；负反馈电路接在本级放大器输入和输出端之间时称为本级负反馈电路，当负反馈电路接在多级放大器之间时（在前级放大器输入端和后级放大器输出端之间），称为放大环路负反馈电路。
