串联负反馈

一．电压串联负反馈：图Z0303（a）为两级电压串联负反馈放大电路，图（b）是它的交流等效电路方框图。

1．反馈类型的判断（1）找出联系输出回路与输入回路的反馈元件。

图Z0303（a）中Rf、Cf、Re1是联系输出回路与输入回路的元件，故Rf、Cf、Re1是反馈元件，它们组成反馈网络，引入级间反馈。

（2）判断是电压反馈还是电流反馈。

可用两种方法来判别，一是反馈网络直接接在放大电路电压输出端，故为电压反馈；二是令Uo = 0，因Uf由Rf、Re1 对Uo分压而得，故Uf= 0反馈消失，所以为电压反馈；（3）判别是串联反馈还是并联反馈。

由图Z0303（a）可以看出：Ube = Ui - Uf 即输入端反馈信号与输入信号以电压形式相迭加，故为串联反馈，也可令Ui＝0，此时Uf仍能作用到放大电路输入端，故为串联反馈；还可以根据反馈信号引至共射电路发射极则为串联反馈。

（4）判别反馈极性。

假定Ui为+，则经两级共射电路放大后，Uo为+，经Rf与Re1 分压得到的Uf也为+，结果使得放大电路有效输入信号减弱，故为负反馈。

综上判断结果、该电路为电压串联负反馈放大电路。

2、反馈对输出电量的稳定作用放大电路引入电压负反馈后，能够使输出电压稳定。

任何外界因素引起输出电压不稳时，输出电压的变化将通过反馈网络立即回送到放大电路的输入端，并与原输入信号进行比较，得出与前一变化相反的有效输人信号，从而使输出电压的变化量得到削弱，输出电压便趋于稳定。

可见，负反馈使放大电路具有了自动调节能力。

电压负反馈能够稳定输出电压。

3、信号源内阻对串联反馈效果的影响由上面的讨论可见，对串联反馈Ube = Ui - Uf ，显然，UI越稳定，Uf 对Ube 的影响就越强，控制作用就越灵敏。

当信号源内阻Rs = 0时，信号源为恒压源，Us就为恒定值，则Uf的增加量就全部转化为Ube 的减小量，此时，反馈效果最强。

因此，串联反馈时，Rs 越小越好，或者说串联反馈适用于信号源内阻Rs 小的场合。

电压串联负反馈电路设计一、电路指标：开环放大倍数：A v=A u1A u2A u3=−β[Rc1∥(Rb3∥Rb4∥rbe2+1+βRe2]rbe1+1+βRe1−β[Rc2∥(Rb5∥Rb6∥rbe3+1+βRe3]rbe2+1+βRe21+βRe3rbe+1+βRe3=304.1输出电阻为：R o=R e3∥rbe31+β=1.5kΩ输入电阻为：R i=R b1∥R b2∥[r be1+(1+β)R e1]=19.3kΩ反馈系数为：F=0.033所以闭环倍数为：A vf=Av1+AvF=27.56可见，各项指标满足要求。

二、仿真与静态工作点的测量仿真电路图：第一级：I BQ=7.985μAI CQ=893.507μAU CEQ=777.253mV第二级：I BQ=9.917μAI CQ=1.164mAU CEQ=4.233V第三级：I BQ=14.311μAI CQ=1.727mAU CEQ=6.779V二、仿真结果：1、闭环放大倍数：A v=369.129=26.1014.142上限截止频率：f H=5500kHz下限截止频率：f L=3Hz输入电阻：R i=Vo2Vo1−Vo2R s=322.628369.129−322.628×5.1×103=35.38kΩ输出电阻：R o=（V oV ol -1）R L=（369.129368.602-1）×5.1×103=7.29Ω2、开环放大倍数：A v=881.242.828=311.61上限截止频率：f H=380kHz下限截止频率：f L=35Hz输入电阻：R i=Vo2Vo1−Vo2R s=707.305881.24−707.305×5.1×103=20.74kΩ输出电阻：R o=（V oV ol -1）R L=（881.24712.06-1）×5.1×103=1.2kΩAv 1+AvF =311.611+311.61×0.033=27.61=A vf，符合要求。

电流串联负反馈输入电阻,输出电阻的特点《聊聊电流串联负反馈输入电阻和输出电阻的那些事儿》嘿，大家好呀！今天咱就来唠唠电流串联负反馈输入电阻和输出电阻的特点，这可是电路世界里挺有意思的一块儿呢！先说说这输入电阻哈，电流串联负反馈的输入电阻那可是相当大啦！就好比是一个超级大的门卫，把那些不速之客都挡在外面，只让有用的信号进来。

它就像是个倔强的守门员，守着电路的大门，坚决不让那些乱七八糟的干扰轻易地闯进来。

这样一来，我们的电路就能更稳定、更准确地工作啦，那些干扰信号想捣乱都没门儿！再讲讲这输出电阻，它就相对变小喽。

想象一下它就像是个性格超好的邻居，和周边的电路相处得十分融洽。

输出电阻变小了，这就意味着我们的电路对外输出信号的时候更加轻松自如啦，也不会给后面的电路带来太大的负担。

就像一个慷慨大方的朋友，有啥好东西都能轻轻松松地分享给别人。

电流串联负反馈，这名字听起来可能有点复杂，但其实原理并不难理解。

就好像是一个团队，输入电阻和输出电阻都在各自的岗位上发挥着重要的作用。

输入电阻努力“把关”，让好的进来；输出电阻则负责“送出温暖”，让电路与其他部分和谐共处。

要是没有这个电流串联负反馈，电路可能就会变得乱糟糟的，一会儿信号太强，一会儿又弱得可怜，那可就糟糕啦！这时候，就凸显出它的重要性了。

咱再打个比方，输入电阻就像是一个学霸，把难题都自己揽下，让知识顺畅地流入大脑；而输出电阻就像个热心肠的人，把自己的好东西都分享给大家。

它们俩一配合，整个电路系统就能健康稳定地运行啦！总之呢，电流串联负反馈的输入电阻和输出电阻都有着自己独特的特点和作用。

它们就像一对默契十足的搭档，一起为电路的良好运行默默奉献。

下次再见到电流串联负反馈，你可别再陌生啦，要好好想想它的输入电阻和输出电阻这两个有趣的小伙伴哟！哈哈，希望我的这番讲解能让你们对电流串联负反馈的输入电阻和输出电阻有更深的认识和理解呀！。

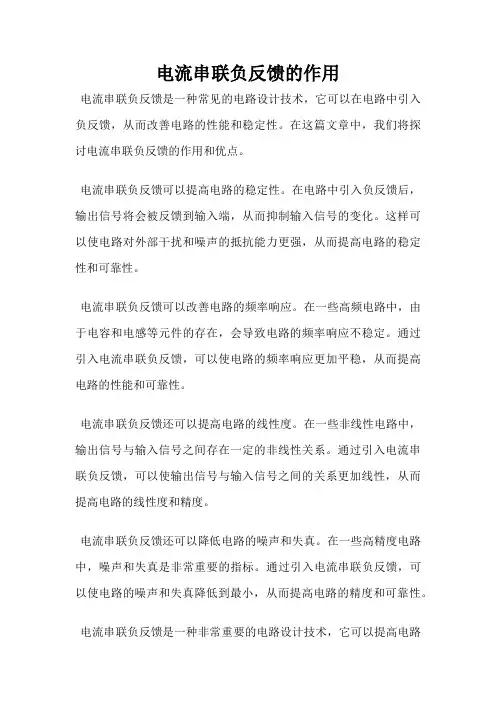

电流串联负反馈的作用
电流串联负反馈是一种常见的电路设计技术，它可以在电路中引入负反馈，从而改善电路的性能和稳定性。

在这篇文章中，我们将探讨电流串联负反馈的作用和优点。

电流串联负反馈可以提高电路的稳定性。

在电路中引入负反馈后，输出信号将会被反馈到输入端，从而抑制输入信号的变化。

这样可以使电路对外部干扰和噪声的抵抗能力更强，从而提高电路的稳定性和可靠性。

电流串联负反馈可以改善电路的频率响应。

在一些高频电路中，由于电容和电感等元件的存在，会导致电路的频率响应不稳定。

通过引入电流串联负反馈，可以使电路的频率响应更加平稳，从而提高电路的性能和可靠性。

电流串联负反馈还可以提高电路的线性度。

在一些非线性电路中，输出信号与输入信号之间存在一定的非线性关系。

通过引入电流串联负反馈，可以使输出信号与输入信号之间的关系更加线性，从而提高电路的线性度和精度。

电流串联负反馈还可以降低电路的噪声和失真。

在一些高精度电路中，噪声和失真是非常重要的指标。

通过引入电流串联负反馈，可以使电路的噪声和失真降低到最小，从而提高电路的精度和可靠性。

电流串联负反馈是一种非常重要的电路设计技术，它可以提高电路
的稳定性、频率响应、线性度和精度，降低电路的噪声和失真。

在实际电路设计中，我们应该充分利用电流串联负反馈的作用，从而设计出更加稳定、可靠和高性能的电路。

电压串联负反馈组态的定义1. 引言电压串联负反馈（Voltage Series Negative Feedback，简称VSNF）是一种电子电路的组态，它通过引入对输出电压进行采样和比较，并将差异信号反馈至输入端，以调整电路传输特性。

本文将深入探讨电压串联负反馈组态的定义、工作原理、特点、应用以及相关设计要点。

2. 工作原理电压串联负反馈组态的核心思想是通过对输出电压进行采样，并将采样到的信号与输入信号进行比较，产生误差信号。

这个误差信号将经过一定的处理后，反馈至输入端，与输入信号进行叠加，最终影响电路的传输特性。

下面是电压串联负反馈的几个关键工作原理：2.1 采样和比较在电压串联负反馈中，通过采样电路将输出电压进行采样，并与输入信号进行比较。

采样电路通常包括一个采样电阻和一个差分放大器，它们能够将输出电压的一部分导致到比较电路中。

2.2 误差信号产生比较电路将采样到的输出电压和输入信号进行比较，产生误差信号。

根据误差信号的大小和方向，可以判断输出电压与期望电压之间的差异。

2.3 误差信号处理得到误差信号后，需要进行一定的处理，通常包括放大、滤波、调整相位等操作。

这些处理的目的是使误差信号具有适当的增益和频率响应，并与输入信号相叠加。

2.4 反馈至输入端经过处理后的误差信号将反馈至输入端，与输入信号进行叠加。

通过调整反馈信号的幅度和相位，可以实现对电路传输特性的调节。

3. 特点电压串联负反馈组态具有许多独特的特点，使其在电子电路设计中得到广泛应用。

以下是电压串联负反馈的主要特点：3.1 提高增益稳定性电压串联负反馈通过将一部分输出电压反馈至输入端，降低了整个电路的增益。

这种负反馈作用可以稳定电路的放大倍数，减少由温度、元器件偏差等因素引起的增益波动。

3.2 改善线性度由于反馈信号的存在，电压串联负反馈可以有效地降低非线性失真。

通过调整反馈信号的幅度和相位，可以使电路的输出更加接近输入信号的线性关系，提高整个系统的线性度。

28/99二、电压串联负反馈放大电路1.判断反馈的类型1) 反馈网络—R f 和R e12)判断反馈的类型+-U f +-U di ① 将输出对地短路，反馈消失，因此是电压反馈。

② 输入信号和反馈信号分别加在三极管发射结的两端，故为串联反馈。

③ 假定输入电压的瞬时极性为正，反馈电压的瞬时极性也为正，U di =U i -U f <U i ,因此是负反馈。

+--++④ 电路中无电容，因此是交直流反馈。

称为极间反馈∙ R f 和R e1组成两极放大电
路的交直流电压串联负反
馈网络。

∙ R e1也是T 1本级的电流
串联负反馈。

∙ R e2又是T 2本级的电流
串联负反馈。

电路中存在三个反馈环，分析时以级间反馈作为主要反馈环。

电压串联负反馈29/99
电压串联负反馈方框图
2.增益及反馈系数开环增益di o U U U A =闭环增益i o Uf U U A =反馈系数o f U U U B =反馈方程式U
U U Uf 1B A A A +=反馈深度U U 1B A F +=+-U i R b A U +-U di R c2+-U o -B U R e1+U f R f 无量纲i di f
o U o U U U U U B U A =+=+30/99
制作单位：北京交通大学电子信息工程学院 《模拟电子技术》课程组。

1.（1）（2）（3） 2. （1）（2） 并联反馈：对交流信号而言，信号源、基本放大期、反馈网络三者在比较端是并联连接，则称为并联反馈。

（3） 串联反馈和并联反馈的判定方法：对交变分量而言，若信号源的输出端和反馈网络的比较端接于同一个放大2. 直流反馈和交流反馈3. 按反馈信号的频率分，可以分为直流反馈和交流反馈。

（1） 支流反馈：若反馈环路内，直流分量可以流通，则该反馈环可以产生直流反馈。

直流反馈主要作用于静态工（2） 交流反馈：若反馈环路内，交流分量可以流通，则该反馈环可以产生交流反馈。

交流反馈主要用来改善放大与最简单的电流串联负反馈放大电路相似输出端经Rf ,Re1的电流与Ui 在输入回路的电流来说串联进去的。

若反馈环路内，直流分量和交流分量都可以流通，则该反馈环既可以产生直流反馈又可以产生交4. 负反馈和正反馈按反馈极性分，可分为负反馈和正反馈。

若反馈信号使净输入信号减弱，则为负反馈；若反馈信号使净输入信号增强，则为正反馈。

负反馈多用于改善放大端是并联连接，则称为并联取样，又称电压反馈。

端是串联连接，则称为串联取样，又称电流反馈。

就必定是电流反馈，所以只要判定是否是电压反馈或者判定是否是电流反馈即可。

通常判定电压反馈较容易。

端是串联连接，则称为串联反馈。

端是并联连接，则称为并联反馈。

反馈网络的比较端接于同一个放大器件的同一个电极上，则为并联反馈；否则为串联反馈。

反馈。

直流反馈主要作用于静态工作点。

反馈。

交流反馈主要用来改善放大期的性能；交流正反馈主要用来产生振荡。

Re1是比较端，馈又可以产生交流反馈。

为正反馈。

负反馈多用于改善放大期的功能；正反馈多用于振荡电路。

压反馈较容易。

模拟电子技术
知识点：
负反馈放大电路的四种组态
1.电压串联负反馈放大电路
▪输入以电压形式求和（KVL ）：v id =v i -v f ▪稳定输出电压特点：
▪电压控制的电压源R L ↓→v o ↓→v f ↓→v id (=v i －v f )↑
v o ↑
2.电压并联负反馈放大电路
▪输入以电流形式求和（KCL ）：i id =i i -i f ▪稳定输出电压
▪
电流控制的电压源
特点：
3.
电流串联负反馈放大电路
▪输入以电压形式求和（KVL ）：v id =v i -v f ▪稳定输出电流▪电压控制的电流源特点：
R L i o v f (=i o R f ) v i 一定时 v i d
i o
4.
电流并联负反馈放大电路
▪输入以电流形式求和（KCL ）：i id =i i -i f ▪稳定输出电流
▪电流控制的电流源
特点：
特点小结
串联反馈：输入端电压求和（KVL）
并联反馈：输入端电流求和（KCL）
电压负反馈：稳定输出电压，具有恒压特性电流负反馈：稳定输出电流，具有恒流特性
交流负反馈类型的分析举例
(+)(-)
(+) (+)
级间电压串联负反馈(+)
交流负反馈类型的分析举例
(+)(-)
(+)
(-)(+)
电压并联负反馈
交流负反馈类型的分析举例
(+)(-)
(+)
(+) (+)
电流串联负反馈
知识点：
负反馈放大电路的四种组态。

电压串联负反馈和电压并联负反馈在我们日常生活中，电压的使用无处不在。

无论是早晨醒来后按一下闹钟，还是晚上关灯前的那一瞬间，电压都在默默地为我们服务。

但是，你有没有想过，电压是怎么在电路中保持稳定的？今天，我们就来聊聊电压串联负反馈和电压并联负反馈这两个有趣的概念。

说到这里，可能有人会问：“这听起来好复杂，我懂的可不多啊！”没关系，我来用简单的方式给你讲解，让你轻松明白这些原理。

1. 电压串联负反馈1.1 什么是电压串联负反馈？好，咱们先从电压串联负反馈说起。

想象一下，电路就像是一场精彩的足球比赛。

每个电压源就像是队里的明星球员，而负反馈就像是教练，时刻在关注着比赛的进展。

当某位球员表现得太好，可能就会导致球队失衡，教练就会通过一些策略来调整。

电压串联负反馈也是如此，当电压过高时，它会将一部分电压反馈到输入端，起到抑制的作用。

就好比教练告诉球员：“嘿，别那么拼命，放松一下！”1.2 优点和缺点说到优点，串联负反馈能大大提高电路的稳定性。

就像是给电路穿上了“保护衣”，让它不容易受外界干扰而出错。

不过，它也不是没有缺点，反馈电压会导致输出电压降低，可能会让你觉得有点“打折”，对吧？所以，使用的时候，得考虑清楚。

2. 电压并联负反馈2.1 什么是电压并联负反馈？接下来，我们再来看看电压并联负反馈。

这个就像是一个团队协作的好例子。

在这个反馈机制中，输出的电压一部分直接反馈到输入端，让电路的表现更加平稳。

可以把它想象成一家公司的团队，大家一起商量，决定怎样更好地完成任务。

当电压过高的时候，反馈的电压会让输入电压减少，从而降低输出电压。

这样一来，电路就不会因为某个元件太过火而失控。

2.2 优点和缺点并联负反馈的优点在于它能提升电路的线性度，简而言之，就是让电路的表现更加“靠谱”。

而且，输出的电压也不会因为反馈而显著下降，可以说是一种“稳妥”的选择。

但缺点嘛，它在某些情况下可能会对频率响应造成影响，影响到信号的清晰度。

电压串联负反馈电路电压串联负反馈电路如图1所示一．计算（一）静态工作点计算： 1．前级静态工作点211212101.0910010C BQ E R U V R R ⨯==≈++前级基极电位11345()12 1.22 3.328CEQ C CQ U E I R R R V V =-++=-⨯=前级集射极电压2．后级静态工作点（二）开、闭环放大倍数计算： 1．反馈系数441044101000.0110000Of O O U R U R R R F U U R R ⨯+=====+2．前级基极电阻72672222291230 2.77100300.7 2.072.072.071000C BQ EQ BQ EQ CQ EQ E R U V R R U U V U I I mAR ⨯==≈++=-=≈==≈后级基极电位 后级射极电位 后级集电极电流 110.70.39EQ BQ U U V=-=前级射极电位图1 电压串联负反馈电路111450.391.22100220EQ CQ EQ U I I mAR R ≈==≈++前级集电极电流 2289()12244CEQ C CQ U E I R R V V=-+=-⨯=后级集射极电压111126300(1)2.5()be E CQ E r K I I I β=++=Ω≈3．后级基极电阻222226300(1)1.6()be E CQ E r K I I I β=++=Ω≈4．后级输入电阻2672////100//30//1.6 1.5i be R R R r K ===Ω5．前级交流电压放大倍数3211104//3//1.51008(1)(//) 2.51010.1//10i U be R R A r R R ββ=-=-=-+++⨯6．后级交流电压放大倍数L 22////()' 5.1//3//10.1118104-100991.62U be R R R R R A r r be ββ+=-=-=-＝ 7．电路开环增益12792U U U A A A =⨯=8．电路闭环增益79288.8117920.01U Uf U A A A F ===++⨯（三）开、闭环输入输出电阻计算：121410////[(1)(//)] 5.3i be R R R r R R K β=++≈Ω开环输入电阻（四）负载变化（R 11由5.1K 变为3K ） 1．开环增益变化率开环前级增益不变，A ’U1= A U12////()3//3//10.1118104'-10081.61.62U R R R R A r be β+=-=-开环后级增益＝ 12'''648'7926480.182792U U U U U U U U A A A A A A A A ==∆--===开环增益开环增益变化率 2．闭环增益变化率4108()// 2.32501O OOf U R R R R K R R A F=+≈Ω=≈Ω+开环输出电阻闭环输出电阻121410////(1)[(1)(//)]9if U be R R R A F r R R K β=+++≈Ω闭环输入电阻'648'86.61'16480.01U Uf A A A F ===++⨯闭环增益'88.886.60.024888.8Uf Uf UfUfUfA A A A A ∆--===闭环增益变化率3．开、闭环输入输出电阻121410'////[(1)(//)] 5.3i i be R R R R r R R K β==++≈Ω 121410'////(1')[(1)(//)]9if U be R R R A F r R R K β=+++≈Ω4108'()// 2.3' 2.3'3071'7.48O O O Of U R R R R R K R KR A F ==+≈Ω==≈Ω+二．数据表2．计算并测量各项开环指标，测试负载(R 11)由5.1k Ω变为3k Ω时的电压放大倍3．计算并测量各项闭环指标，测试负载(R 11)由5.1k Ω变为3k Ω时的电压放大倍数变化率三．调测方法（一）测量静态工作点（用万用表的相关量程测量）：A 、加上预定的工作电压E C ，E C 靠近输出端。
