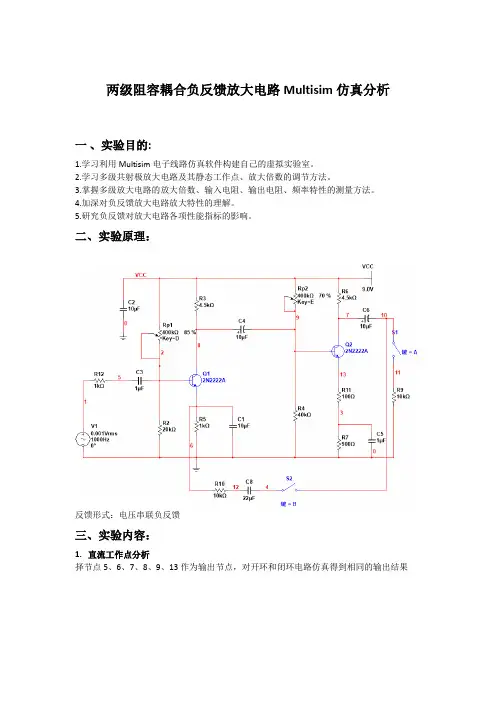

两级阻容耦合负反馈放大电路Multisim仿真分析一、实验目的:1.学习利用Multisim电子线路仿真软件构建自己的虚拟实验室。
2.学习多级共射极放大电路及其静态工作点、放大倍数的调节方法。
3.掌握多级放大电路的放大倍数、输入电阻、输出电阻、频率特性的测量方法。
4.加深对负反馈放大电路放大特性的理解。
5.研究负反馈对放大电路各项性能指标的影响。
二、实验原理：反馈形式：电压串联负反馈三、实验内容：1.直流工作点分析择节点5、6、7、8、9、13作为输出节点，对开环和闭环电路仿真得到相同的输出结果2.负反馈对放大电路性能的影响主要有五个方面1.降低放大倍数2.提高放大倍数的稳定性3.改善波形失真4.展宽通频带5.对放大电路的输入电阻和输出电阻的影响2.1放大电路稳定性分析在电路输入端5、输出端10同时接入交流电压表，按B键选择有无引入负反馈，按A 键选择有无负载电阻R9接入。
表1 输出电压与电压放大倍数的测量结果U o、A u的测量J1U i (mV) U o (mV) A u= U o /U i无反馈（J2断开）断开97.207 2030 20.883 闭合105.452 1524 14.452负反馈（J2闭合）断开30.563 446.583 14.612闭合37.128 414.451 11.163从而稳定了电压放大倍数。
此外，基本放大电路在空载和负载状态下，得到的输出电压相差很大，而接入负反馈后，负载接入与否对输出电压影响很小。
2.2非线性失真分析按B键断开开关S2使电路处在开环状态，双击示波器观察输出波形。
如图所示，调节信号源电压的幅值（频率不变），使输出波形出现非线性失真，在输出端利用失真度测试仪测得其失真系数为18.484%。
开关S2闭合引入负反馈，可见输出波形幅度减小，失真度测试仪显示失真系数为0.158%，因此引入负反馈后非线性失真得到明显改善。
(a)开环输出电压非线性失真 (b)电压串联负反馈失真减小2.3 幅频特性分析打开S2开关，选择simulate→analyses→AC Analysis，在弹出的对话框的“Prequency Parameters”选项卡中将“开始频率”和“终止频率”分别设置为1Hz和1GHz，在“Output”选项卡中选择输出节点10进行仿真，得到无反馈的频率特性。
实验四 负反馈放大器一. 实验目的1．加深理解负反馈对放大器性能的影响。
2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。
二. 预习要求1．复习教科书中有关负反馈的内容，负反馈放大器的工作原理。
2．掌握输入、输出电阻的测量方法、测量步骤。
三. 实验原理放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换放大器的输入和输出电阻等。
1．负反馈对放大器放大倍数的影响 负反馈放大器由基本放大器和反馈网络组成， 如图1所示。
图中的X 表示信号，它即可代表电压又可 代表电流，箭头表示信号传输的方向。
反馈网络 图1 负反馈放大器的组成框图从输出信号o X 中取出反馈信号f X ，使f X 与外加输入信号i X 相叠加，得到净输入信号di X 。
对于负反馈来说： di X = iX -f X （1） 上式中，i X 与f X 的相位相同，故di X < iX 。
从图中可以看出，基本放大器（无反馈时）的放大倍数A（开环放大倍数）和反馈网络的反馈系数F 分别为： dio X X A= （2） ofXX F= （3）反馈放大器的放大倍数fA （闭环放大倍数）为： io f X X A = （4） 联立求解式（1）、（2）、（3）、（4）便得到闭环放大倍数的一般表达式。
F AA A f +=1 （5） A是在无反馈时，需考虑负载电阻R L 和反馈网络的负载作用时基本放大器的放大倍数。
从式（5）可知，加入负反馈后，放大器的放大倍数减小到开环放大倍数的1/（1+A F ）倍。
（1+AF ）称为反馈深度。

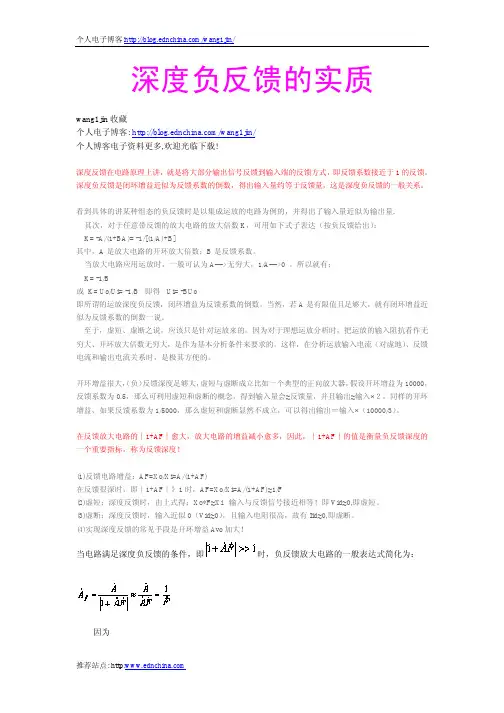

当A F >>1，称为深度负反馈，此时： FA f 1≈= 放大器的放大倍数只由反馈系数F决定，与晶体管的参数无关。
2． 负反馈的基本类型根据反馈网络在放大器输出端的取样信号是电压还是电流，负反馈可分为电压负反馈 和电流负反馈，根据反馈信号在放大器的输入端与输入信号是串联还是并联，负反馈又可分为串联负反馈和并联负反馈。
