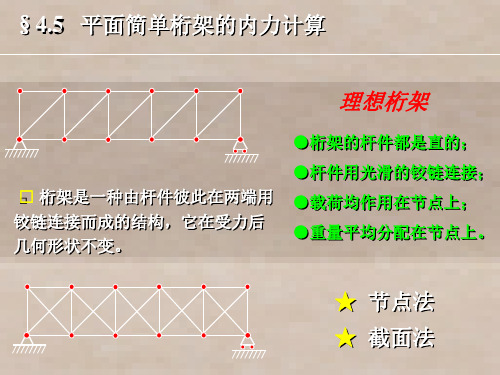

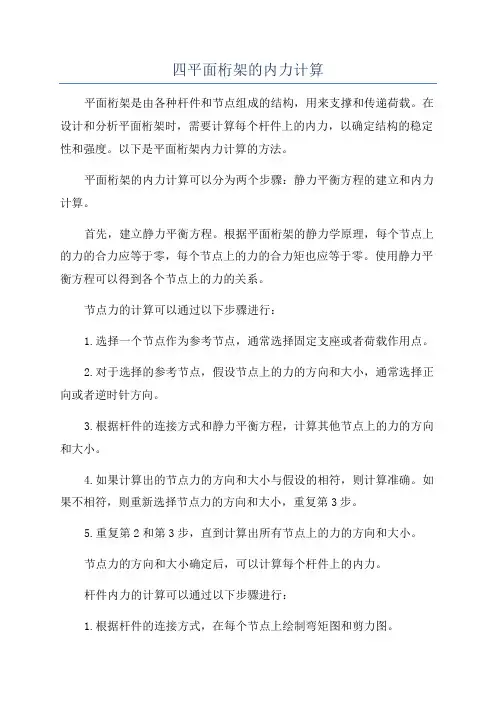

四平面桁架的内力计算平面桁架是由各种杆件和节点组成的结构，用来支撑和传递荷载。
在设计和分析平面桁架时，需要计算每个杆件上的内力，以确定结构的稳定性和强度。
以下是平面桁架内力计算的方法。
平面桁架的内力计算可以分为两个步骤：静力平衡方程的建立和内力计算。
首先，建立静力平衡方程。
根据平面桁架的静力学原理，每个节点上的力的合力应等于零，每个节点上的力的合力矩也应等于零。
使用静力平衡方程可以得到各个节点上的力的关系。
节点力的计算可以通过以下步骤进行：1.选择一个节点作为参考节点，通常选择固定支座或者荷载作用点。
2.对于选择的参考节点，假设节点上的力的方向和大小，通常选择正向或者逆时针方向。
3.根据杆件的连接方式和静力平衡方程，计算其他节点上的力的方向和大小。
4.如果计算出的节点力的方向和大小与假设的相符，则计算准确。
如果不相符，则重新选择节点力的方向和大小，重复第3步。
5.重复第2和第3步，直到计算出所有节点上的力的方向和大小。
节点力的方向和大小确定后，可以计算每个杆件上的内力。
杆件内力的计算可以通过以下步骤进行：1.根据杆件的连接方式，在每个节点上绘制弯矩图和剪力图。
2.根据支点条件和杆件的连接方式，计算杆件上的弯矩和剪力。
3.根据杆件的材料性质和截面形状，计算杆件上的正应力和切应力。
4.计算出每个杆件上的内力，包括正应力和切应力的大小和方向。
在计算内力时，需要注意以下几个问题：1.合理选择参考节点，通常选择固定支座或者荷载作用点，可以简化计算过程。
2.在考虑弯矩和剪力时，需要考虑实际杆件长度和杆件的连接方式。
3.在计算正应力和切应力时，需要考虑杆件的材料性质和截面形状。
4.内力的计算需要满足力的平衡条件和结构的力学平衡条件。
总之，平面桁架的内力计算是通过建立静力平衡方程和应力平衡方程，确定每个节点和杆件上的力的大小和方向，然后根据杆件的连接方式和材料性质，计算杆件上的弯矩和剪力，最终计算出杆件上的内力。
