桁架内力计算

桁架的力法计算公式桁架是一种结构工程中常用的结构形式，它由多个杆件和节点组成，能够有效地承受外部作用力并传递力量。

在工程实践中，我们经常需要计算桁架结构中各个杆件的受力情况，这就需要运用桁架的力法计算公式来进行计算。

本文将介绍桁架的力法计算公式及其应用。

桁架的力法计算公式主要包括平衡方程和杆件内力计算公式。

在进行桁架结构的力学分析时，我们首先需要根据平衡条件建立平衡方程，然后利用杆件内力计算公式计算各个杆件的受力情况。

首先，我们来看一下桁架的平衡方程。

对于一个静定的桁架结构，我们可以利用平衡条件建立平衡方程。

平衡方程的基本形式是∑Fx=0，∑Fy=0，∑M=0，即桁架结构在平衡状态下受到的外部力和外部力矩的合力合力矩为零。

通过解平衡方程，我们可以得到桁架结构中各个节点的受力情况。

接下来，我们来看一下桁架结构中杆件的内力计算公式。

在桁架结构中，杆件受到的内力包括拉力和压力。

根据静力学的原理，我们可以利用杆件的几何形状和受力情况建立杆件内力计算公式。

对于一般的杆件，其内力计算公式为N=±P/A，其中N为杆件的内力，P为杆件受到的外部力，A为杆件的横截面积。

当杆件处于受拉状态时，内力为正；当杆件处于受压状态时，内力为负。

通过杆件内力计算公式，我们可以计算桁架结构中各个杆件的受力情况。

在实际工程中，桁架的力法计算公式是非常重要的。

通过运用桁架的力法计算公式，我们可以有效地分析桁架结构中各个杆件的受力情况，为工程设计和施工提供重要的参考依据。

在进行桁架结构的力学分析时，我们需要注意以下几点：首先，要准确地建立桁架结构的平衡方程。

在建立平衡方程时，需要考虑到桁架结构受到的外部力和外部力矩，确保平衡方程的准确性。

其次，要正确地应用杆件内力计算公式。

在计算桁架结构中各个杆件的受力情况时，需要根据杆件的几何形状和受力情况正确地应用杆件内力计算公式，确保计算结果的准确性。

最后，要综合考虑桁架结构的整体受力情况。

桁架结构内力计算方法
在计算桁架结构内力时，可以采用以下步骤：
1.给定载荷：首先确定桁架结构所受到的外部载荷，包括竖向荷载、
水平荷载和斜向荷载等。

这些载荷可以通过静力学分析或者实际测量得到。

2.确定支座反力：根据结构平衡条件，计算出桁架结构支座的反力。

支座反力是由桁架结构与支座之间的约束关系决定的。

3.确定节点平衡条件：桁架结构中的每个节点都应满足平衡条件，即
节点受力平衡。

根据节点的受力平衡条件，可以得到每个节点处的力平衡
方程。

4.建立杆件的受力方程：根据构件材料的力学性质和几何形状，建立
每根杆件的受力方程。

通常使用杆件受力平衡和伸缩力平衡方程。

5.解方程求解内力：将节点平衡条件和杆件受力方程组合起来，得到
一个线性方程组。

通过求解这个方程组，可以求解出各个构件的内力大小
和方向。

在具体计算过程中，可以采用不同的计算方法来求解桁架结构的内力。

以下是几种常用的计算方法：
1.切线法：切线法是一种基于几何形状的方法，通过假设桁架结构各
个构件处于弧形变形状态，利用切线关系计算出内力。

该方法适用于相对
简单的桁架结构。

2.牛顿-拉夫逊法：牛顿-拉夫逊法是一种基于力的平衡条件的方法，
通过迭代计算桁架结构内力。

该方法适用于复杂的桁架结构。

3.力法：力法是一种基于力平衡方程和几何条件的方法，通过逐个构件计算内力。

该方法适用于任意形状的桁架结构。

以上是桁架结构内力计算的基本方法和一些常用的计算方法。

在实际应用中，还可以根据具体情况选择适合的方法进行计算。

图1 屋架节点荷载的计算桁架的内力计算当桁架只受节点荷载时，其杆件内力一般按节点荷载作用下的铰接桁架计算。

这样，所有杆件都是轴心受压或轴心受拉杆件，不承受弯矩。

具体计算可用数解法（节点法或截面法）、图解法（主要是节点法）、图解法（主要是节点法）、计算机法（常用有限元位移法）等。

实际桁架节点为焊缝、铆钉或螺栓连接，具有很大的刚性，接近于刚接。

按刚接节点分析桁架时，各杆件将既受力又受弯矩。

但是，通常钢桁架中各杆件截面的高度都较小，仅为其长度的1/15（腹杆）和1/10（弦杆）以下，抗弯刚度较小；因而按刚接桁架算得的杆件弯矩M 常较小，且杆件轴心力N 也与桁架计算结果相差很小。

故一般情况都按铰接桁架计算。

对少数荷载较大的重型桁架，例如铁路桥梁等，当杆件截面高度超过其长度的1/10时，次应力份额逐渐增大，可达10～30%或以上，必要时应作计算。

目前用计算机计算刚接桁架已无困难。

据上所述，檩条或大型屋面板等集中荷载只作用在屋架节点处时，可按铰接桁架承受节点荷载计算杆件内力，例如图1。

这时节点荷载值即为檩条或边肋处的集中荷载值，按式上一小节公式，即：100011122F qA qbd d F qA qb d d d F qA qb == ==++== 来计算。

该图中檐口檩条集中荷载F 0在桁架计算时可归并入F 1内（或端节间按伸臂梁而将F 0（1＋d 1/ d ）并入F 1，－F 0 d 1/d 并入第二节点F ）；另外在计算上弦杆的支座截面时，除考虑轴心压力外还考虑偏心弯矩M e ＝F 0 d 1。

当檩条或屋面板等布置未与屋架节点相配合，屋面板没有边肋而是全宽度支图2 承受节间荷载的屋架 承于屋架上弦（上弦均布荷载）、或其它特殊情况时，桁架将受节间荷载，例如图1。

这时桁架内力计算可按下列近似方法：(1)把所有节间内荷载按该段节间为简支的支座反力关系分配到相邻两个节点上作为节点荷载，据此按铰接桁架计算杆件的轴心力。

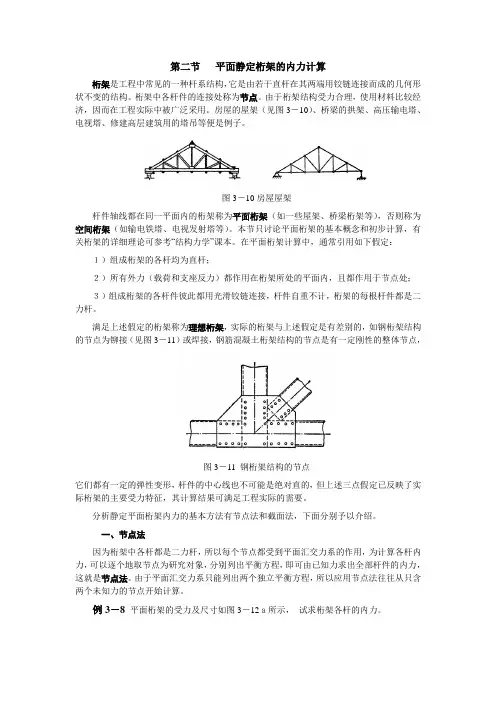

桁架内力的计算3.4 静定平面桁架教学要求掌握静定平面桁架结构的受力特点和结构特点，熟练掌握桁架结构的内力计算方法——结点法、截面法、联合法3.4.1 桁架的特点和组成3.4.1.1 静定平面桁架桁架结构是指若干直杆在两端铰接组成的静定结构。

这种结构形式在桥梁和房屋建筑中应用较为广泛，如南京长江大桥、钢木屋架等。

实际的桁架结构形式和各杆件之间的联结以及所用的材料是多种多样的，实际受力情况复杂，要对它们进行精确的分析是困难的。

但根据对桁架的实际工作情况和对桁架进行结构实验的结果表明，由于大多数的常用桁架是由比较细长的杆件所组成，而且承受的荷载大多数都是通过其它杆件传到结点上，这就使得桁架结点的刚性对杆件内力的影响可以大大的减小，接近于铰的作用，结构中所有的杆件在荷载作用下，主要承受轴向力，而弯矩和剪力很小，可以忽略不计。

因此，为了简化计算，在取桁架的计算简图时，作如下三个方面的假定：（1）桁架的结点都是光滑的铰结点。

（2）各杆的轴线都是直线并通过铰的中心。

（3）荷载和支座反力都作用在铰结点上。

通常把符合上述假定条件的桁架称为理想桁架。

3.4.1.2 桁架的受力特点桁架的杆件只在两端受力。

因此，桁架中的所有杆件均为二力杆。

在杆的截面上只有轴力。

3.4.1.3 桁架的分类（1）简单桁架：由基础或一个基本铰接三角形开始，逐次增加二元体所组成的几何不变体。

（图3-14a）（2）联合桁架：由几个简单桁架联合组成的几何不变的铰接体系。

（图3-14b）（3）复杂桁架：不属于前两类的桁架。

（图3-14c）3.4.2 桁架内力计算的方法桁架结构的内力计算方法主要为：结点法、截面法、联合法结点法――适用于计算简单桁架。

截面法――适用于计算联合桁架、简单桁架中少数杆件的计算。

联合法――在解决一些复杂的桁架时，单独应用结点法或截面法往往不能够求解结构的内力，这时需要将这两种方法进行联合应用，从而进行解题。

解题的关键是从几何构造分析着手，利用结点单杆、截面单杆的特点，使问题可解。
