时标网络图画法

时标网络图画法

双代号时标网络计划(以下简称时标网络计划)是以时间坐标为尺度绘制的网络计划。

时标的时间单位应根据需要在编制网络计划之前确定，可为时、天、周、旬、月或季。

时标网络计划以实箭线表示工作，每项工作直线段的水平投影长度代表工作的持续时间，以虚箭线表示虚工作，以波形线表示工作与其紧后工作之间的时间间隔(以网络计划终点节点为完成节点的工作除外)。

当工作之后紧接有实工作时，波形线表示本工作的自由时差；当工作之后只紧接虚工作时，则紧接的虚工作的波形线中的最短者为该工作的自由时差。

时标网络计划中的箭线宜用水平箭线或由水平段和垂直段组成的箭线，不宜用斜箭线。

虚工作亦宜如此，但虚工作的水平段应绘成波形线。

为说明计算坐标、工作日坐标和日历坐标三者的关系，在如下图所示网络计划中采用了三个坐标体系：上面的坐标体系为计算坐标体系，供计算时间参数之用；中间为工作日坐标体系；下面为日历坐标体系。

最早开始时间、最早完成时间以及时间间隔可直接从网络图中读出。

由于Tp=Tc，关键工作的总时差和自由时差均为0，且ESi-j=LSi-j，EFi-j=LFi-j故本例题只计算图所示网络计划中非关键工作的自由时差、总时差、最迟开始时间和最迟完成时间。

时标网络计划既具有网络计划的优点，又具有横道计划直观易懂的优点，它将网络计划的时间参数直观地表达出来。

一、时标网络计划的编制方法时标网络计划宜按各项工作的最早开始时间编制。

为此，在编制时标网络计划时应使每一个节点和每一项工作(包括虚工作)尽量向左靠，直至不出现从右向左的逆向箭线为止。

在编制时标网络计划之前，应先按已经确定的时间单位绘制时标网络计划表。

时间坐标可以标注在时标网络计划表的顶部或底部。

当网络计划的规模比较大，且比较复杂时，可以在时标网络计划表的顶部和底部同时标注时间坐标。

必要时，还可以在顶部时间坐标之上或底部时间坐标之下同时加注日历时间。

编制时标网络计划应先绘制无时标的网络计划草图，然后按间接绘制法或直接绘制法进行。

(整理)时标网络图的绘制1

(整理)时标网络图的绘制1

§5-1 网络图的概念及其参数计算一网络图的基本概念：conception of network在网络图中，带箭头的线段，称箭线，可表示下列项目：①表示单位工程：如路线、隧道、桥梁等，绘制总网络图。

②表示分部工程：如路线施工中的路面、路基、桥梁上、下部等，用于绘制分部网络图。

③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络图。

箭线表示的具体内容取决于网络图的祥略程度。

箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。

（2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。

是瞬间概念，不消耗时间和资源。

图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。

节点沿箭线由左到右从小到大。

a 一项工作中与箭尾衔接的节点，称工作的始节点。

一项工作中与箭头衔接的节点，称工作的终节点。

b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。

其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。

①②：a为b的紧前工作。

②③b为a的紧后工作。

图中用i、j两个编号表示一个工作，称双代号。

如用i一个节点序号表示一项工作，则称单代号。

在此先介绍双代号网络图的绘制。

（3）线路：line指网络图中从原始节点到结束节点之间可连通的线路。

a 两节点间的通路称线段。

b 需工作时间最长的线路，称关键线路。

①②④⑤⑥c位于关键线路上的工作称关键工作。

3虚箭线的运用：从上面的图中大家可以看到一种虚箭线，它表示的是虚工作，是一项虚设的工作。

其作用是为了正确的反映各项工作之间的关系，虚工作即不占用时间也不消耗资源。

如上例中的虚工作仅表示扎筋1和扎筋2之间的关系。

即扎筋2不仅应支模2后开始，同时也应在扎筋1之后才能开始。

又例：a的紧后是c、d，b的紧后是d。

绘制网络关系图：A B C D引入虚箭线表示a、d的关系。

同时要注意半约束关系的绘制方法先绘制a的紧后工序c，b的紧后工序d，然后运用虚箭线表示出a 和d的关系。

双代号时标网络图计算

双代号时标网络图计算

双代号时标网络图计算
双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线
表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图
1、关键线路
在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧
2、时差计算
1）自由时差
双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1
但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2）总时差。

总时差的简单计算方法：
计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例，计算E工作的总时差：
以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

第七章 单代号及时标网络图--4

第七章 单代号及时标网络图--4

【解】（1）计算最早开始时间和最早完成时间
（2）计算相邻两项工作之间的时间间隔LAGij
（3）计算工作的总时差TFi
已知计划工期等于计算工期：Tp＝Tc＝15，故终点节点⑥节 点的总时差为零，即： TF6＝0 其他工作总时差为：
（4）计算工作的自由时差FFi 已知计划工期等于计算工期：Tp＝Tc＝15，故终点节点⑥节 点的自由时差为：
三、单代号网络图的绘图规则
（1）单代号网络图必须正确表达已定的逻
辑关系。 （2）单代号网络图中，严禁出现循环回路。 （3）单代号网络图中，严禁出现双向箭头 或无箭头的连线。 （4）单代号网络图中，严禁出现没有箭尾 节点的箭线和没有箭头节点的箭线。 （5）绘制网络图时，箭线不宜交叉，当交 叉不可避免时，可采用过桥法或指向法绘制。
（5）计算工作的最迟开始时间LSi和最迟完成时间LFi
（6）关键工作和关键线路的确定 根据计算结果，总时差为零的工作：A、C、E为关 键工作； 从起点节点①节点开始到终点节点⑥节点均为关 键工作，且所有工作之间时间间隔为零的线路： ①－③－⑤－⑥为关键线路，用双箭线标示在下 图中。

单代号网络计划时间参数的计算过程:
(一)计算工作的最早开始时间和最早完成时间
工作最早开始时间和最早完成时间的计算应从网络计划的起点节点开始， 顺着箭线方向按节点编号从小到大的顺序依次进行。其计算步骤如下： (1)网络计划起点节点所代表的工作，其最早开始时间未规定时取值为零。 (2)工作的最早完成时间应等于本工作的最早开始时间与其持续时间之和。 (3)其他工作的最早开始时间应等于其紧前工作最早完成时间的最大值。 (4)网络计划的计算工期等于其终点节点所代表的工作的最早完成时间。 (二)计算相邻两项工作之间的时间间隔 相邻两项工作之间的时间间隔是指其紧后工作的最早开始时间与本工作最 早完成时间的差值。 (三)确定网络计划的计划工期

双代号时标网络计划典型例题

双代号时标网络计划典型例题

双代号时标网络计划典型例题2012-07-04 11:47 来源：打印| 收藏|字号分享到：例题1：下图所示的双代号网络图中，存在绘图错误的有（）。

A．循环回路B．多个起点节点C．多个终点节点D．一对节点编号代表多项工作E．节点编号顺序错误【正确答案】CDE【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）；选项E，节点3、4编号顺序错误。

参见教材P117、119例题2：下列关于双代号网络计划绘图规则的说法，正确的有（）。

A．网络图必须正确表达各工作间的逻辑关系B．网络图中可以出现循环回路C．网络图中一个节点只有一条箭线引出D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线E．单目标网络计划只有一个起点节点和一个终点节点【正确答案】ADE【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。

当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。

参见教材P117、119例题3：某分部工程各工作之间的逻辑关系如下表所示。

根据该逻辑关系表绘出的正确网络图是（）。

A．A图B．B图C．C图D．D图【正确答案】C【答案解析】按双代号网络计划的绘图规则即可得出正确答案为C．参见教材P117、119 例题4：工程双代号时标网络计划中，某工作箭线上的波形线表示（）。

A．该工作的自由时差B．该工作的总时差C．该工作与其紧前工作之间的时间间隔D．该工作与其紧前工作之间的时距【正确答案】A【答案解析】双代号时标网络计划中箭线上的波形线表示工作的自由时差。

如何绘制网络计划图

如何绘制网络计划图

如何绘制网络计划图：绘制计划网络网络图怎么绘制双代号网络图绘制视频绘制网络图的基本要求篇一：如何绘制网络图如何绘制网络图一、网络图的组成网络图是一种表示一项工程或任务中的各环节或各作业先后顺序、衔接关系和所需作业时间的图解模型，网络图有两种基本类型：箭线式网络图和节点式网络图。

以下内容仅介绍箭线式网络图。

1、作业。

在网络计划技术中，作业是一个广义的概念。

在工程项目中，一项作业是指一个相对独立的具体活动过程，往往需要消耗一定的资源和时间来完成。

在网络图中，为了准确清楚地表示作业间的逻辑关系，需引入“虚作业”的概念。

虚作业指既不消耗时间，又不需消耗资源工序或活动。

它表示以虚箭头为始点的作业必须在以虚箭尾为终点的作业完成后才能进行。

2、节点。

在网络计划技术中，节点指连接各项作业、表示作业的开始或结束的瞬间。

3、路线。

在网络计划技术中，是指从网络图的起始节点出发，沿箭线方向，经过一系列节点和箭线，至网络图终止节点所经过的通道。

二、绘制网络图的规则1、网络图中只能有一个起始节点和一个终止节点。

2、网络图中不允许出现循环路线。

3、箭线的首尾都必须有节点。

4、相邻网络节点间只能有一条箭线。

5、节点编号的正确标注。

6、正确反映作业间的逻辑关系。

7、正确表示平行、交叉作业。

8、避免出现“桥路”。

“桥路”是指网络图中出现的箭线与箭线的交叉。

三、网络图的绘制1、工程项目的分解与分析。

对工程项目进行分解，是把一项工程分解为若干作业。

项目分析则指研究作业间的相互关系和先后顺序。

（1）工程项目的分解。

根据工程项目的复杂程度，使用网络图的管理层次和计划的项目数确定分解的详略程度。

（2）确定作业间的相互关系：①紧后作业，即处于某项作业结束后才能开始的作业；②紧前作业，即某项作业开始前必须先行结束的作业；③平行作业，即同时进行的作业；④中途作业，指当某项作业进行到一定程度才能进行的作业。

作业间相互关系可在图5—2中表现出来。

其中A是C的紧前作业，E是C的紧后作业。

时标网络图

时标网络图

第五节 单代号网络计划图
一 单代号网络计划图的构成 三要素：箭线、节点、流 1 节点 1）一个节点表示一项工作。 2）用圆圈或方框表示。
编号 工作名称 编号 工作名称 时间
时间
2 箭线 1）表示工作间的相互关系； 2）箭头方向表示工作的前进方向； 3）既不消耗时间又不消耗资源。 3 编号 1）一项工作只有一个编号，不得重复； 2）箭头节点的编号大于箭尾节点的编号。
二 单代号网络计划图的绘制 1 工作逻辑关系的表示方法 双代号 单代号
A B A B
A
B A C
B
C A C B B C
A
A
C
A
C
B
D
B A
D C
A B
C D B D
A
C
A
C
D
D
B
E B
C
2 绘制单代号网络图的基本规则 1） 一对节点之间只能有一条箭线； 2） 一张网络计划图中只允许有一个起始节点和一 个终止节点； 3） 网络计划图中不允许出现闭合回路； 4） 网络计划图中不允许出现相同编号的节点和相 同代码的工作； 5） 箭头节点编号应大于箭尾节点编号； 6） 网络图的布局应合理，单代号网络图中尽量避 免箭线交叉； 7） 网络图的起点在左，终点在右，节点编号左小 右大； 8） 网络图中不允许有逆向箭线。
第四节 时间坐标网络图
一 时间坐标网络图的概念 在一般网络计划的横向增加一时间坐标。 箭线的长短即表示该工作的持续时间，使网络 计划图易于理解、方便应用，并有利于分析和 优化。 特点： 既是横道图，又是网络图； 能直接反应出各项工作时参、机动时间及关键 线路； 能清楚地反映出哪些工作同时进行； 便于进行资源优化。

时标网络图的绘制

时标网络图的绘制

时标网络图的绘制

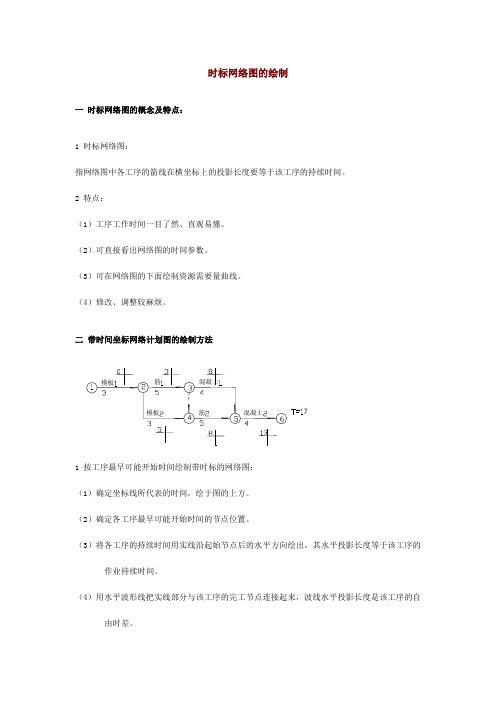

一时标网络图的概念及特点：
1 时标网络图：
指网络图中各工序的箭线在横坐标上的投影长度要等于该工序的持续时间。

2 特点：
（1）工序工作时间一目了然、直观易懂。

（2）可直接看出网络图的时间参数。

（3）可在网络图的下面绘制资源需要量曲线。

（4）修改、调整较麻烦。

（4）用水平波形线把实线部分与该工序的完工节点连接起来，波线水平投影长度是该工序的自由时差。

2 按工序最迟必须结束时间绘制带时间坐标的网络计划图：（1）确定各工序的最迟必须结束节点位置。

时标网络图ppt课件

时标网络图ppt课件
网络计划技术
第一节 基本概念 第二节 双代号网络计划 第三节 网络计划的优化
时标网络图
内容：网络计划基本概念、网络图的绘制、网 络计划的时间参数计算、双代号时标网络计划、 网络计划的优化 要求： 1、熟悉双代号网络图的绘图规则； 2、掌握双代号网络图的绘图方法，双代号网络
计划的时间参数计算；熟练确定双代号网络 计划的关键工作和关键线路； 3、熟悉网络计划的优化。
时标网络图
网络计划的基本概念、双代号网 络计划的绘制
时标网络图
第一节 基本概念 网络计划在我国也称为统筹方法，是一 种有效的系统分析和优化技术。它来源于工 程技术和管理实践，又广泛地应用于军事、 航天和工程管理、科学研究、技术发展、市 场分析和投资决策等各个领域，并在诸如保 证和缩短时间、降低成本、提高效率、节约 资源等方面取得了显著的成效。我国引进和 应用网络计划理论，除国防科研领域外，以
逻辑关系：网络计划中各个工作之间的先后 顺序关系。 工作之间的逻辑关系包括工艺逻辑关系和组 织逻辑关系。 1）工艺逻辑关系：由施工工艺所决定的各施 工过程之间客观上存在的先后顺序关系。 工艺逻辑关系是客观存在的，不能随意改变。 2）组织逻辑关系：在不违反工艺关系的前提 下，主观上安排的工作先后顺序关系。（各工
时标网络图
土木建筑工程建设领域最早，并且在有组织地 推广、总结和研究这一理论方面的历史也最长。 网络计划技术的基本原理：
首先绘制工程施工网络图；然后通过计 算找出计划中的关键工作及关键线路；继而 通过不断改善网络计划，选择最优方案，并 付诸实施；最后在执行中进行控制和监督， 保证以最小的消耗取得最大的经济效益。
1 挖基槽1 2 挖基槽2 4 挖基槽3
砌基础1
3
5砌基础2 6

双代号时标网络图的绘制

双代号时标网络图的绘制

5
6 7
J K M 8
1
时间坐标网络图画完成了，他的工期就是13，时间坐标 最大的。关键线路从8开始往回找，没有波浪线的就是。
日 期 1 2 3 4 5 6 7 8 9 10 11 12 13
A B C
2
3 4
D E F G H
5
6 7
J K M 8
1
到7节点后怎么找？关键线路上有没有虚工作？
日 期
日 期
1
2
345ຫໍສະໝຸດ 6789
10
11
12
13
A B C
2
3 4
D E F G H
5
6 7
J K M 8
1
时间坐标网络图画完成了，他的工期就是13，时间坐标 最大的。关键线路从8开始往回找，没有波浪线的就是。
日 期 1 2 3 4 5 6 7 8 9 10 11 12 13
A B C
2
3 4
D E F G H
1
B 2
3 3
6
8
G 7
C 2
4
H 4
注意：时间坐标图上可以看出每个工作的最早开始和完 成时间，以及自由时差，看不出最迟时间，试试E工作。
日 期
1
2
3
4
5
6
7
8
9
10
11
12
13
A B C
2
3 4
D E F G H
5
6 7
J K M 8
1
日 期 1 2 3 4 5 6 7 8 9 10 11 12 13
A B C
2
3 4
1
在2、3、4节点后依次画5、6、7节点，注意2-3，2-5，3-5， 3-6，3-7，4-7的逻辑关系。

2020年监理工程师《建设工程目标控制(土建)》知识点详解-进度控制——第三章 网络计划技术

2020年监理工程师《建设工程目标控制(土建)》知识点详解-进度控制——第三章 网络计划技术

一、网络图的绘制规那么1.绘制双代号网络图时，符合节点编号的原那么是（）。

A.不应重复编号B.可以随机编号C.箭尾节点编号小于箭头节点编号D.编号之间可以有间隔E.虚工作的节点可以不编号『正确答案』ACD『答案解析』此题考查的是双代号网络图的绘制。

网络图中的节点都必须有编号，其编号严禁重复, 并应使每一条箭线上箭尾节点编号小于箭头节点编号。

参见教材P38O2.某分部工程双代号网络计划如以下图所示，图中的错误有（）。

A.工作代号重复8.节点编号有误C.多个起点节点D.多个终点节点E.存在循环回路『正确答案』BD『答案解析』此题考查的是双代号网络图的绘制。

选项B,节点8、9指向，节点编号错误；选项D, 节点8、10均为终点，存在多个终点节点。

参见教材P38。

. I I I I3.某分部工程中各项工作间逻辑关系见下表，相应的双代号网络计划如以下图所示，图中错误有（）o工作 A B C D E F G H I J紧后工作 C F、G H H H、I、J H、I、J I、J ———A.多个终点节点9.多个起点节点C.工作代号重复D.不符合给定逻辑关系E.节点编号有误『正确答案』BDE『答案解析』此题考查的是双代号网络图的绘制。

选项B,节点1、2均为起点，存在多个起点节点；选项D,工作G后面应该有工作I、J两项工作，但网络图中只有工作J；选项E,节点5、6 该工作与C工作间的时间间隔为2天，与D工作间的时间间隔为4天，那么该工作的总时差为（）天。

A. 3B.4C. 5D. 6『正确答案』C『答案解析』此题考查的是单代号网络计划有关时间参数的计算。

工作C的总时差二28- （10+15）二3天，工作D的总时差二20-18二2天。

该工作的总时差=min｛3+2, 2+4｝二5天。

参见教材P55。

【知识点】单代号网络计划的总时差：（1）终点节点的总时差，当计算工期=计划工期，其值为0。

（2）其他工作的总时差=min｛各紧后工作的总时差+紧后工作与本工作的时间间隔｝【区分】双代号时标网络计划总时差的计算总时差初in紧后工作的总时差+本工作的自由时差四、时标网络计划的绘制与应用L在双代号时标网络计划中，（）。

第七章(4)双代号时标图

第七章(4)双代号时标图

从节点依次向外引出箭杆 注意：
1、箭杆水平投影长度代表该工作持续时间；
2、虚箭杆水平投影长度为0；
3、若引出箭杆长度无法直接与后面节点相连，
其余部分用波形线替代。
标明关键线路
3、时标网络计划的编制 时标网络计划宜按各项工作的最早开始时
间编制。为此，在编制时标网络计划时应使每一 个节点和每一项工作(包括虚工作)尽量向左靠， 直至不出现从右向左的逆向箭线为止。 在编制时标网络计划之前，应先按已经确定 的时间单位绘制时标网络计划表。时间坐标可以 标注在时标网络计划表的顶部或底部。当网络计 划的规模比较大，且比较复杂时，可以在时标网 络计划表的顶部和底部同时标注时间坐标。必要 时，还可以在顶部时间坐标之上或底部时间坐标 之下同时加注日历时间。 编制时标网络计划应先绘制无时标的网络计 划草图，然后按间接绘制法或直接绘制法进行。
1 4 6 7 2 5
节点③只有一个内向箭线，工作1-3的箭线绘制完后可直接绘制节点③
3
我们再来完整地看一遍时标网络计划绘制的过程
0 1 2 3 4 5 6 7 8 9 10 11 12 13
时标值
日历日
工作日 1 2 3 4 5 6 7 8 9 10 11 12 13
时 标 网 络 计 划
1
2
5
LS i–j = ES i – j ＋TF i – j
（2）工作最迟完成时间等于本工作的最早完成时间 与其总时差之和，即：
LF i–j = EF i – j ＋TF i – j
时标值 0 日历日 工作日 1
1
2
3
45678 Nhomakorabea9
10
11
12
13

时标网络图详细讲解

时标网络图详细讲解

算时，需计算工期奖罚数额，施工单位又提出因屋面工程停工待料 10 天的工期索赔要求。 问题 3：监理工程师是否批准施工单位的上述索赔要求？说明原因 答案： （1）应批准费用索赔要求，因这是建设单位承担的责任， （2）不予批准工期索赔要求，因已经超过了 28 天。 事件 4：在设备安装过程中，施工单位对每台设备均按合同约定的程序组织了单机无负荷试车。全部设备
合同管理与索赔
案例三
某工程，施工合同履行过程中发生如下事件： 事件 1：施工合同约定的开工日期前 5 天，总监向施工单位签发了《监理工程师通知单》要求开工日期推 迟 2 个月，理由是施图设计文件不符合国家强制性标准规定未获得设计审查机构批准。施工单位及时向项目监 理机构提出了索赔要求，施工单位的索赔报告中除一般索赔项目外，还强调了两点：（1）建设单位采购的部分 材料已进场，并清点入库；施工单位负责采购的材料已签订购货合同。（2）按投标文件中编制的进度计划，土 方工程在 4 月中旬开挖、5 月中旬完成，因开工日期推迟 2 个月，土方工程只能在雨季开挖，需增大放坡，并 采取系列排水和防雨措施，导致费用大幅度增加，同时土方工程的持续时间预计延长 1 个月。 问题 1：施工单位提出的索赔要求是否理？说明原因。施工单位提交索赔报告可包括哪些项目的费用索 赔？ 答案： （1）合理，因开日期推迟 2 个月是建设单位应承担的责任；开工日期推迟 2 个月导致土方工程只能在雨 季施工是施工单位不能合理预见的。 （2）：1）人员窝工费；2）机械窝工费（或降效费）；3）已到场材料增加的保管费；4）已订货材料逾期 提货违约金；5）推迟开工 2 个月和土方工程持续时间延长 1 个月增加的管理费；6）因增大放坡增加土方量 的费用；7）增加的排水和防雨措施费。 事件 2：按施工合同约定的开工日期推迟 2 个月后，因施工许可证尚在办理之中，总监征得建设单位同意， 再次书面通知施工单位开工日期推迟 7 天，施工单位随即提出施工管理人员已到位，租赁的土方机械已进场， 不同意再次延期开工 问题 2：总监的做法是否正确？说明原因。对于再次延期开工，施工单位是否有否决权？说明原因。 答案： （1）正确，因施工许或证尚未获得，不具备开工条件 （2）没有否决权，因施工许可证尚在办理之中，不具备开工条件。 事件 3：土方工程施工过程中，遇到季节性大雨，持续 2 天，导致基坑坍塌，场内、外主要交通道路被冲 毁，大雨过后施工单位及时向项目监理机构提交了索赔报告，其内容如下： （1）大雨持续 2 天，索赔工期 2 天，人员窝工费 2 万元，机械损坏修理费 3 万元，机械窝工费 1 万元， 现场管理增加费 0.7 万元 （2）基坑坍塌后土方清理费 5 万元，工期延长 2 天 （3）修复通向施工现场的场外道路 2 天，增加人工费 3 万元，机械费 1.5 万元，材料费 4 万元 （4）修复施工场地内主要交通道路 2 天，增加人工费 3 万元，机械费 1.5 万元，材料费 5 万元 以上费用索赔合计 27.5 万元，工期索赔合计 8 天 问题 3：逐条指出上述索赔要求是否成立？说明原因，监理工程师应批准的索赔总额为多少？ 答案： （1）不成立，因季节性大雨是施工单位应承担的风险责任。 （2）不成立，因季节性大雨导致基坑坍塌是施工单位应承担的风险责任。 （3）成立，因保证场外道路在施工期间通畅是建设单位的责任。 （4）成立，因保证场内道路在施工期间通畅是建设单位的责任。 应批准费用索赔总额 18 万元；应批准工期索赔总额 4 天。 事件 4：土方工程开挖，施工过程中，遇到非季节性特大暴雨，持续 2 天，导致基坑坍塌，场内外主要交 通道路被冲毁，施工单位清完坍塌土和修复完道路后及时向项目监理机构提交了索赔报告，其内容如下： （1）暴雨持续 2 天，索赔工期 2 天，人员窝工费 2 万元，机械损坏修理费 3 万元，机械窝工费 1 万元， 现场管理费加费 0.7 万元 （2）基坑坍塌后土方清理费 5 万元，工期延长 2 天

怎么画时标网络图

怎么画时标网络图

怎么画时标网络图导语：时标网络图是用活动的定位和长度表示活动历时的项目网络图。

是含网络逻辑的横道图，并且是任何以工作位置和长度代表其持续时间的项目网络图。

如何画出一张好看的时标网络图，借助专业的软件，其实一切就会变得很简单。

免费获取网络拓扑图软件：/network/怎么画时标网络图？亿图网络图绘制作软件是由亿图软件公司推出的一款专门用来绘制电脑网络图的软件。

软件功能强大，容易上手，几乎包含所有网络图的绘制，例如基本网络图、网络拓扑图、Cisco网络图、机架图、网络通信图、3D网络图、AWS图等等，可以完美替代Visio。

软件采用拖拽的绘图方式，界面简单明了，操作方便，用户即看机即会，无需花费多少时间学习。

为了更大程度方便专业人士的使用，软件不仅提供各种专业图库，还提供海量模板，这点是其他软件无法比拟的。

强大的定制功能使得用户不仅可以自定义图形的填充和线条颜色，也可以自行绘制图库里的形状。

一键导出到PDF，Word, Visio, Png 等17种文件格式，无障碍与他人分享。

新版本不仅实现了跨平台，而且还支持云存储，使得团队协作更加容易。

亿图网络图绘制软件是您绘制网络图的不二选择。

亿图图示绘制“思科网络图”的特点1.专业的教程：亿图图示的软件为用户制作了使用教程的pdf以及视频。

2.可导出多种格式：导出的文件Html，PDF，SVG，Microsoft Word,PowerPoint，Excel等多种格式。

3.支持多系统：支持Windows，Mac 和 Linux的电脑系统，版本同步更新。

4.软件特色：智能排版布局，拖曳式操作，兼容Office。

5.云存储技术：可以保存在云端，不用担心重要的数据图表丢失。

6.丰富的图形符号库助你轻松设计思科网络图如何绘制一个网络拓扑图呢？步骤一：打开绘制网络拓扑图的新页面双击打开网络拓扑图制作软件点击‘可用模板’下标题类别里的‘网络图’。

双击打开一个绘制网络拓扑图的新页面，进入编辑状态。

绘制时标网络图

绘制时标网络图

绘制时标网络图
间接法绘制早时标网络计划的步骤
1.计算网络图的时间参数；节点参数
2.绘制时间坐标；以T计为依据 3.确定节点的位置； 4.从节点依次向外绘出箭线。
绘制时标网络图
案例：将下列双代号网络图改成时标网络图
B
3
3
D
8
6
G
4
1
A
3
2
C
3
7 4
F
4
I
2
8
5
H
2
绘制时标网络图
第一步：计算网络图节点时间参数
建筑施工组织与管理 学习情境三之七
绘制时标网络图
制作人 ： 张 静 微课编码 ：0216202050307
绘制时标网络图
绘制方法
间接法绘制
在计算时间参数基础上进行 绘制

要求：先绘制出非时标网络计划，计算各工作的最早时间参数，再根据最 早时间参数在时标计划表上确定节点位置，连线完成，某些工作箭线长度 不足以到达该工作的完成节点时，用波形线补足。
6 14
B
3
0
3
D
8
6
G
4
18
1
A
3
2
3
7ห้องสมุดไป่ตู้
6
I
2
20
8
C
3
4
F
4
10
5
H
2
T计＝20天
绘制时标网络图

第二步：绘制时间坐标网
绘制时标网络图
第三步：在时间坐标网中确定节点位置
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

时标网络图的绘制(共18页) -本页仅作为预览文档封面，使用时请删除本页-§5-1 网络图的概念及其参数计算②表示分部工程：如路线施工中的路面、路基、桥梁上、下部等，用于绘制分部网络图。

③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络图。

箭线表示的具体内容取决于网络图的祥略程度。

箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。

（2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。

是瞬间概念，不消耗时间和资源。

图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。

节点沿箭线由左到右从小到大。

a 一项工作中与箭尾衔接的节点，称工作的始节点。

一项工作中与箭头衔接的节点，称工作的终节点。

b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。

其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。

①②：a为b的紧前工作。

②③b为a的紧后工作。

图中用i、j两个编号表示一个工作，称双代号。

如用i一个节点序号表示一项工作，则称单代号。

在此先介绍双代号网络图的绘制。

（3）线路：line指网络图中从原始节点到结束节点之间可连通的线路。

a 两节点间的通路称线段。

b 需工作时间最长的线路，称关键线路。

①②④⑤⑥c位于关键线路上的工作称关键工作。

3虚箭线的运用：从上面的图中大家可以看到一种虚箭线，它表示的是虚工作，是一项虚设的工作。

其作用是为了正确的反映各项工作之间的关系，虚工作即不占用时间也不消耗资源。

如上例中的虚工作仅表示扎筋1和扎筋2之间的关系。

即扎筋2不仅应支模2后开始，同时也应在扎筋1之后才能开始。

又例：a的紧后是c、d，b的紧后是d。

绘制网络关系图：A B C D引入虚箭线表示a、d的关系。

同时要注意半约束关系的绘制方法先绘制a的紧后工序c，b的紧后工序d，然后运用虚箭线表示出a和d的关系。

两工作的前后约束关系不一样，不能画在一个始（或终）节点上。

c的紧前工作是a、b，d的紧前工作是b。

A B C D总结：两工作的前约束关系不一样，不能画在一个始节点上；两工作的后约束关系不一样，不能画在一个终节点上。

两工作的前约束关系一样画在一个始节点上；两个工作的后约束关系一样画在一个终节点上。

二网络图的绘制方法：1 绘图规则：（1）正确反映各工序之间的先后顺序和相互逻辑关系。

（2）一个网络图只能有一个始节点，一个终节点。

（3）一对节点间只能有一条箭线（4）网络图中不允许出现闭合回路。

（5）网络图中不允许出现双箭线。

（6）两箭线相交时，宜采用过桥式。

2 网络图的绘制步骤：(1)认真调查研究，熟悉施工图纸；(2)制定施工方案，确定施工顺序；(3)确定工作名称及其内容；(4)计算各项工作的工程量；(5)确定劳动力和施工机械需要量；(6)确定各项工作的持续时间；(7)计算各项网络时间参数；(8)绘制网络计划图(9)网络计划的优化；(10)网络计划的执行、修改和调整。

3 绘图示例：（1）两阶段流水作业图：例：设有结构尺寸相同的涵洞两座，每座分为挖槽、砌基、按管洞口四道工序。

各工序的关系为：挖槽砌基安管洞口挖槽1安管1挖槽2砌基1安管2砌基2洞口1洞口2两段流水网络图※2）三段以上流水作业图：3）综合施工网络图：一个网络图表示一个建设项目。

将这里的工序用分项工程或单位工程代替，并正确地绘出其逻辑关系。

练习：四段流水作业图。

某工程组织桩基、桥台、承台、主梁的施工。

每结构有支模、扎筋、浇混凝土三道工序，绘制其施工网络图。

作业：1 什么是网络图，为什么称双代号网络图，其特点及绘制规则是什么2绘制四道工序的流水作业网络图。

※三网络图的参数计算caculation of network parameter①②③⑤⑥ t=1+3+5+3=12①③④⑥ t=5+6+5=16①③④⑤⑥ t=5+6+3=14①③⑤⑥ t=5+5+3=13可以看出关键线路是①③④⑥ t=16。

这是计算网络图关键线路的方法之一，即从网络图的若干条线路中找出工作时间最长的线路。

但是这种计算方法容易产生漏线、出错。

而实际设计中采用计算网络图的时间参数的方法，确定其关键线路和总工期。

2 网络图的时间参数计算：（1）工序最早可能开工时间es ij：一个工序具备了一定的工作条件，资源条件后，可以开始工作的最早时间。

要求：必须在其所有紧前工作都完成的基础上才能开始。

①规则：a 计算es，应从网络图的始节点开始，顺箭线方向，由左向右至终节点。

b与网络图始节点相连的工序es=0。

c es ij等于所有紧前工序最早可能开始时间es hi，加上hi工序的工作时间t hi，取大值。

即es ij=max｛es hi +t hi｝②计算示例：计算上图的工序最早开工时间。

es12=0 es13=0 es23=es12 +t 12 =0+1=1 es24=es23=1es34=max｛es23 +t 23 es13 +t 13｝=max｛ 1+3=4 ，0+5=5｝=5es35=es34=5es46=max｛es24 +t 24 es34 +t 34｝=max｛1+2=3 ，6+5=11｝=11es45=es46=11es56=max｛es45 +t 45 es35 +t 35｝=max｛11+0=11，5+5=11｝=11t= max｛es46 +t 46 es56 +t 56｝=max｛11+5=16，11+3=14｝=16③总结：es ij计算为什么要取大值呢因为紧后工序的开始，应在所有紧前工序都完成的基础上才能开始。

应以紧前工序中使用工作时间最长的工序为准，否则就不具备开工条件。

（2）工序的最早可能结束时间ef ij：ef ij=es ij +t ijef12=0+1=1 ef13=0+5=5 ef23=1+3=4 ef24=1+2=3ef34=5+6=11 ef35=5+5=10 ef46=11+5=16 ef45=11+0=11ef56=11+3=14（3）工序最迟必须结束时间lf ij：指该工序不影响整个网络计划按期完成的工序结束时间。

①原则：a lf ij的计算从网络图的终节点开始，逆箭线方向自右向左由终节点至始节点。

b 与终节点相连的工序，以总工期t作为工序最迟必须完成时间。

c lf ij等于所有紧后工序的最迟必须结束时间lf jk，减去jk工序的工作时间t jk，取小值。

即：lf ij=min｛lf jk- t jk｝②实例：lf56=t=16 lf46= lf56=16 lf45=lf56- t56=16-3=13lf35= lf56=13lf34=min｛lf45- t45 lf46- t46｝=min｛13-0，16-5｝=11lf24= lf34=11lf23=min｛lf34- t34 lf35- t35｝=min｛11-6，13-5｝=5lf12=min｛lf24- t24 lf23- t23｝=min｛11-2，5-3｝=2lf13=min｛lf34- t34 lf35- t35｝=min｛11-6，13-5｝=5③总结：lf ij的计算为什么要取小值，是为了保证最早开工的紧后工序，能按时开始工作。

因此以最小值为准。

（4）工序最迟必须开始时间ls ij不影响整个网络计划按期完成的工序开始时间。

ls ij= lf ij– t ijls56= t – t56 =13ls46= t – t46 =16-5=11ls45= lf45– t45=13ls35= lf35– t35=13-5=8ls34= lf34– t34=11-6=5ls24= lf24– t24=11-2=9ls23= lf23– t23=5-3=2ls12= lf12– t12=2-1=1（5）工序总时差tf ij：不影响任何一项紧后工作的最迟必须开始时间条件下，该工作所拥有的最大机动时间。

tf ij =ls ij-es ij=lf ij-ef ijtf12 =1 tf13=0 tf23 =1 tf24=8 tf34 =0tf35=3 tf46 =0 tf56=2在上面的计算中，总时差等于零的工序为关键工序，由关键工序组成的线路为关键线路。

此为确定关键线路的第二种方法。

（6）自由时差ff ij：在不影响后续工作的最早开始时间的条件下，工序所拥有的机动时间。

ff ij=es jk-ef ij=es jk-es ij-t ijff12=0 ff13=0 ff23=1 ff24=8 ff34=0 ff35=1ff46=0 ff45=0 ff56=2将tf=0的工序，用双箭线标出，获得网络计划的关键线路。

※二施工组织方法的综合运用：例：一条公路划分为ⅰ、ⅱ、ⅲ、ⅳ四各施工段，每个施工段又分为小桥路基、路面基层、路面面层三个施工项目。

组织三个施工队流水作业。

进行最优排序，并按最优顺序绘制流水进度图，计算时间参数。

解：该工程为四施工段，三工序的项目，进行工序合并，应满足条件：t iamin ≥t ibmax 或 t icmin ≥t ibmax依表中各工序工作时间可知：t 2c =t icmin =22＞t 2b =t ibmax =18 可按约翰逊—贝尔曼法则进行工序合并和最优排序。

ⅰ ⅱ ⅳ ⅳa+b 37 33 54 39 b+c 45 40 44 50 t 2（a+b ）=t imin =33 先行工序，排在最前施工，ⅱ为①。

t 1（a+b ）=t imin =37 先行工序，排在第二施工，ⅰ为②。

t 4（a+b ）=t imin =37 先行工序，排在第三施工，ⅳ为③，ⅲ为④。

获得最优施工顺序：ⅱ ⅰ ⅳ ⅲ按最优施工顺序绘制其流水网络图，计算时间参数，确定关键线路及总工期。

A2B2A4C2B4（0）（0）（0）（0）（0）（3）（0）（1）（0）A1B1A3B3C3C4C1（0）（0）（0）（0）（0）（0）（3）（3）（3）（0）（3）（0）（0）（0）（8）（8）三 两孔石拱桥的施工组织计划：（一）施工方案及施工方法的确定： 1 施工方案：（1）本项目为两孔石拱桥，下部应有两桥台、一桥墩。

因此下部结构可划分出三个施工段：桥台1、桥墩、桥台2。

每个施工段又可划分为准备、挖基、砌基、砌墩台身四道工序。

（2）桥台完工后，依次砌筑两桥台的锥坡。

（3）两桥台均完工后，做上部结构。

上部结构工程包括：搭拱架，砌拱圈、养生、做拱上建筑、落拱架、拆拱架、制栏杆、做桥面等工程。

（4）上部结构的施工方案：为保证受力均衡，两孔拱圈同时施工。

即搭拱架结束后，两孔拱圈同时砌筑，之后同时养生。

主拱圈合拢30天拆除拱架。

这样拱上建筑在拆除拱架前后各工作一段时间，可分为拱上建筑a、b。
