建筑排水管材附件器具

中华人民共和国国家标中华人民共和国国家标准建筑给水排水设计规范ＧＢＪ１５—８８工程建设标准局部修订公告第６号国家标准《建筑给水排水设计规范》ＧＢＪ１５－８８Ｖ由上海建筑设计研究院会同有关单位进行了局部修订，已经有关部门会审，现批准局部修订的条文，自１９９８年１月１日起施行，该规范中相应条文的规定同时废止。

现予公告。

中华人民共和国建设部１９９７年９月１日中华人民共和国国家标准建筑给水排水设计规范ＧＢＪ１５-８８主编部门：上海市民用建筑设计院批准部门：中华人民共和国建设部关于发布国家标准《建筑给水排水设计规范》的通知（８８）建标字第１９６号根据原国家建委（８１）建发设字第５４６号文的要求，由上海市建设委员会会同有关部门共同修订的《室内给水排水和热水供应设计规范》已经修订完毕.经有关部门会审，现批准修订后的《建筑给水排水设计规范》ＧＢＪ１５－８８为国家标准，自１９８９年４月１日起施行。

原《室内给水排水和热水供应设计规范》ＴＪ１５－７４同时废止。

本规范由上海市建设委员会管理，具体解释等工作由上海市民用建筑设计院负责。

出版发行由中国计划出版社负责.中华人民共和国建设部１９８８年８月２４日修订说明本规范是根据原国家建委(８１）建发设字第５４６号文件的通知，由上海市民用建筑设计院会同有关单位，共同对原《室内给水排水和热水供应设计规范》ＴＪ１５－７４进行修订而成。

在修订过程中,进行了比较广泛的调查研究，认真总结了原规范执行以来的经验,吸取了部分科研成果，征求了有关单位的意见，经我委组织审查，完成了报批稿。

本规范共分四章。

修改的主要内容有：用水定额、住宅与公共建筑生活给水管道设计秒流量计算公式、生活污水排水设计秒流量计算方法和雨水道设计方法等。

本规范还补充了高层建筑给水排水、排水管道通气系统和医院污水消毒处理的内容，增设了游泳池和喷泉两节。

其它如防止水质污染、节水节能、安全供水、新型管材等方面也作了较多的修改和补充。

建筑内部排水系统工程设计卫生器具、管材与附件卫生器具是建筑内部排水系统的起点，是用来收集和排除污废水的专用设备。

因各种卫生器具的用途、设置地点、安装和维护条件不同，所以卫生器具的结构、形式和材料也各不相同。

为满足卫生清洁的要求，卫生器具一般采用不透水、无气孔、表面光滑、耐腐蚀、耐磨损、耐冷热、便于清扫，有一定强度的材料制造，如：陶瓷、搪瓷生铁、塑料、不锈钢、水磨石和复合材料等。

随着人们生活水平和卫生标淮的不断提高，卫生器具朝着材质优良、功能完善、造型美观、消声节水、色彩丰富、使用舒适的方向发展，成为衡量建筑物级别的重要标淮。

为防止粗大污物进入管道，发生堵塞，除了大便器外，所有卫生器具均应在放水口处设截留杂物的栏栅。

卫生器具 1.盥洗用卫生器具(1)洗脸盆(2)盥洗槽2.沐浴用卫生器具⑴浴盆⑵淋浴器⑶淋浴盆⑷净身盆3.洗涤用卫生器具⑴洗涤盆（池）⑵化验盆⑶污水盆（池）便溺用卫生器具⑴大便器⑵大便槽⑶小便器⑷小便槽⑸倒便器⑹冲洗设备１．盥洗用卫生器具⑴洗脸盆洗脸盆一般用于洗脸、洗手和洗头，设置在卫生间、盥洗室、浴室及理发室内。

洗脸盆的高度及深度适宜，盥洗不用弯腰较省力，使用不溅水，用流动水盥洗比较卫生。

洗脸盆有长方形、椭圆形、马蹄形和三角形，安装方式有挂式、立柱式和台式。

(2) 盥洗槽设在集体宿舍、车站候车室、工厂生活间等公共卫生间内，可供多人同时洗手。

多为长方形布置，有单面、双面两种，一般为钢筋混凝土现场浇注，水磨石或瓷砖贴面，也有不锈钢、搪瓷、玻璃钢等制品。

盥洗槽盥洗槽2.沐浴用卫生器具⑴浴盆浴盆设在住宅、宾馆、医院住院部等卫生间或公共浴室。

多为搪瓷制品，也有陶瓷、玻璃钢、人造大理石、压克力(有机玻璃)、塑料等制品。

按使用功能有普通浴盆（见图4-5）、坐浴盆和按摩浴盆三种。

按形状有方形、圆形、三角形和人体形，按有无裙边分为无裙边和有裙边两类。

图4-5 普通浴盆⑵淋浴器是一种由莲蓬头、出水管和控制阀组成，喷洒水流供人沐浴的卫生器具。

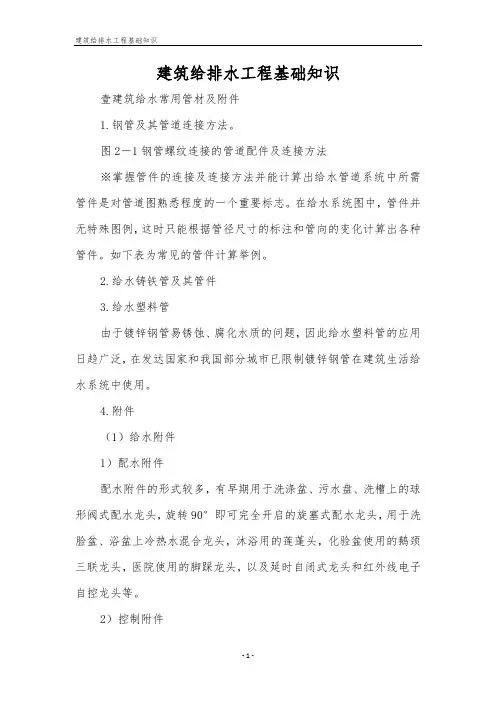

建筑给排水工程基础知识壹建筑给水常用管材及附件1.钢管及其管道连接方法。

图2－1钢管螺纹连接的管道配件及连接方法※掌握管件的连接及连接方法并能计算出给水管道系统中所需管件是对管道图熟悉程度的一个重要标志。

在给水系统图中，管件并无特殊图例，这时只能根据管径尺寸的标注和管向的变化计算出各种管件。

如下表为常见的管件计算举例。

2.给水铸铁管及其管件3.给水塑料管由于镀锌钢管易锈蚀、腐化水质的问题，因此给水塑料管的应用日趋广泛，在发达国家和我国部分城市已限制镀锌钢管在建筑生活给水系统中使用。

4.附件（1）给水附件1）配水附件配水附件的形式较多，有早期用于洗涤盆、污水盘、洗槽上的球形阀式配水龙头，旋转90°即可完全开启的旋塞式配水龙头，用于洗脸盆、浴盆上冷热水混合龙头，沐浴用的莲蓬头，化验盆使用的鹅颈三联龙头，医院使用的脚踩龙头，以及延时自闭式龙头和红外线电子自控龙头等。

2）控制附件图2.3控制附件（a）截止阀（b）闸阀（c）升降式止回阀（d）旋启式止回阀（e）浮球阀贰建筑排水常用管材及附件1.排水铸铁管及其管件直径为50～200mm，壁厚一般为4～7mm，直管长度一般为1.0～1.5m，其管端形状只有承插式一种，接口形式为承插连接。

图2.5排水管件1—90°弯头；2—45°弯头；3—乙字管；4—双承管；5－管箍（套筒）；6—大小头；7—斜三通；8—正三通；9—斜四通；10—正四通；11—P弯；12—S弯2.塑料管及其管件（略）国家建设部等部门已明确指出，要求城市新建多层建筑必须要使用排水塑料管。

DN50、75、100、150。

长度4～6m。

3.排水管道附件（1）存水弯（水封管）是设置在卫生器具排水支管上及生产污（废）水受水器泄水口下方的排水附件，其构造一般有S型和P型两种。

S型存水弯－－适用于排水横管距卫生器具出水口较近位置的连接。

P型存水弯－－适用于排水横管距卫生器具出水口较远位置的连接。

排水管道附件
1、存水弯（水封管）
存水弯是设置在卫生器具排水支管上及生产污（废）水受水器泄水口下方的排水附件。

其构造有S型和P型两种。

在弯曲段内存有50~100㎜高度的水柱，称作水封，其作用是阻隔排水管道内的气体通过卫生器具进入建筑内而污染环境。

存水弯的最小水封高度不得小于50㎜.当卫生器具的构造已有存水弯时，在排水口以下可不设存水弯。

2、检查口与清扫口检查口是一个带盖板的开口短管，安装高度从地面至检查口中心为 1.0m.清扫口一般设在排水横管上，清扫口顶与地面相平。

横管始端的清扫口与管道垂直的墙面距离不得小于0.15m.埋地管道上的检查口应设在检查井内，检查井直径不得小于0.7m.
3、通气帽在通气管顶端应设通气帽，以防止杂物进入管内。

甲型通气帽采用20号铁丝编绕成螺旋形网罩，可用于气候较暖和的地区；乙型通气帽采用镀锌铁皮制成，适用于冬季室外温度低于－12℃的地区，它可避免因潮气结冰霜封闭网罩而堵塞通气口的现象发生。

4、隔油具通常用于厨房等场所。

对排入下水道前的含油脂污水进行初步处理。

隔油具装在水池的底板下面，亦可设在几个小水池的排水横管上。

5、滤毛器理发室、游泳池、浴池的排水中往往挟带毛发等，易造成堵塞。

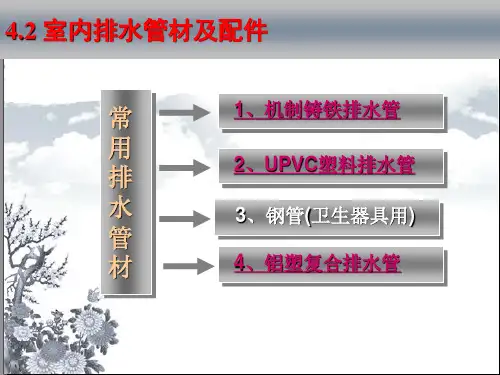

建筑排水管材：排水铸铁管；焊接钢管；无缝钢管；陶土管；耐酸陶土管；石棉水泥管；硬聚氯乙烯塑料管；特种管道。

排水铸铁管件：排水铸铁管件有：45摄氏度、90摄氏度弯头，45摄氏度、90摄氏度TY形三通、斜三通、正三通、TY形异径三通、T形异径三通、检查口、S形存水弯、P形存水弯、地漏和扫除口等。

给水排水常用管材、管件及附件有哪些1给水常用管材和管件常用给水管材一般有钢管、铜管、铸铁管和塑料管及复合管材。

但必须注意：生活用水的给水管必须是无毒的。

（1）钢管钢管有焊接钢管（常用）、无缝钢管两种。

规格以公称直径（也称公称口径、公称通径）表示，即用字母DN其后附加公称直径数值（内径）。

例如DN40，则表示公称直径为40mm 。

无缝钢管则以外径乘以壁厚来表示规格。

（2）铜管主要优点在于其具有很强的抗锈蚀能力，强度高，可塑性强，坚固耐用能承受较高的外力负荷，热胀冷缩系数小，能抗高温环境，防火性能也较好使用寿命长，可完全被回收利用，不污染环境。

其主要缺点是价格较高。

（3）铸铁管与钢管相比具有耐腐蚀性强、造价低、耐久性好等优点，适合于埋地敷设。

缺点是质脆、重量大、单管长度小等。

（4）塑料管优点是化学性能稳定、耐腐蚀、重量轻，管内壁光滑、加工安装方便等。

常用的塑料管材有：三型聚丙烯（PP-R）管材聚丁烯（PB）管材交联聚乙烯（PEX）管材（5）复合管材钢塑复合（SP）管材铝塑复合（PAP）管材。

除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观等优点。

2排水管材、管件排水塑料管：目前在建筑内使用的排水塑料管是硬聚氯乙烯塑料管(简称UPVC管)。

具有良好的化学稳定性和耐腐蚀性，重量轻、内外表面光滑、不易结垢、容易切割等特点。

采用承插粘接。

铸铁管：现在常用的排水铸铁管是离心铸铁管，管壁薄而均匀，重量轻，采用不锈钢带、橡胶密封圈、卡紧螺栓连接。

具有安装更换管道方便、美观的特点。

但是造价较高。

焊接钢管：主要用于洗脸盆、小便器、浴盆等卫生器具与横支管间的连接短管，管径一般为32、40、50mm。

无缝钢管：用于检修困难、机器设备振动较大的地方的管段及管道压力较高的非腐蚀性排水管。

通常采用焊接或法兰连接。

《建筑给水排水工程》教案第4章建筑内部排水系统第4章建筑内部排水系统***4.1 排水系统的分类4.1.1 排水系统的分类1 生活排水系统2 工业废水排水系统3 屋面排水系统4.1.2 污废水排水系统的组成基本要求：顺通排放+气压稳定+合理布线1 卫生器具和生产设备受水器2 排水管道：器具排水管+横支管+立管+排除管3 清通设备：清扫口（横管）+检查口（立管1.0m）+管堵（横支管端头）+检查井4 提升设备：污、废水提升泵5 污水局部处理构筑物：化粪池、隔油池、降温池、小型医院污水处理设备6 通气系统：通气管4.1.3 污废水排水系统的类型1 单立管排水系统2 双立管排水系统3 三立管排水系统4.1.4 新型排水系统《建筑给水排水工程》教案第4章建筑内部排水系统1 压力流排水系统2 真空排水系统4.2 卫生器具、管材与附件4.2.1 卫生器具A 公共场所设置小便器，应采用延时自闭冲洗阀或自动冲洗装置；B 公共场所的洗手盆宜采用限流节水装置；C 构造内无存水弯的卫生器具与生活污水管道或其它可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯，存水弯的水封深度不得小于50mm；D 医疗卫生机构内门诊、病房、化验室、实验室等处在不同一个房间内的卫生器具不得共用存水弯1 盥洗用卫生器具（1）洗脸盆（2）盥洗槽2 沐浴用卫生器具（1）浴盆（2）淋浴器（3）净身器3 洗涤用卫生器具（1）洗涤盆（池）（2）化验盆《建筑给水排水工程》教案第4章建筑内部排水系统（3）污水池4 便溺用卫生器具（1）大便器（2）大便槽（3）小便器（4）小便池（5）倒便器（6）冲洗设备4.2.2 排水管材与附件1 管材（1）排水铸铁管（2）排水塑料管2 附件（1）存水弯（2）地漏（3）清扫口（4）检查口4.3 排水管道系统中水气流动规律4.3.1 建筑内部排水的流动特点1 水量和气压变化幅度大2 流速变化剧烈《建筑给水排水工程》教案第4章建筑内部排水系统3 事故危害大4.3.2 水封的作用及其破坏原因1 水封的作用2 水封破坏（1）自虹吸损失（2）诱导虹吸损失（3）静态损失4.3.3 横管内水流状态1 能量2 水流状态3 管内压力4.3.4 立管中水流状态1 排水立管水流特点（1）断续的非均匀流（2）水气两相流（3）管内压力变化2 水流流动状态（1）附壁螺旋流（2）水膜流（3）水塞流3 水膜流运动的力学分析《建筑给水排水工程》教案第4章建筑内部排水系统4.3.5 排水立管在水膜流时的通水能力4.3.6 影响立管内压力波动的因素及防止措施1 影响排水立管内部压力的因素2 稳定立管压力增大通水能量的措施（1）不断改善立管水流方向，增加污水向下流动的阻力，消耗水流的动能，减小污水在立管内的下降速度；（2）改变立管内壁表面的形状，改变污水在立管内的流动轨迹和下降速度；（3）设置专用通气管，改变补气方向；（4）改变横支管与立管连接处的构造形式，代替三通（上部特制配件）。
