给排水管材PPT课件

要使系统安全可靠运行必须满足Ps>Pn≥ Pt
建筑给排水管材、管件及附件
• 建筑给排水管材可分为金属管和非金属管两大类一、金属管
目前常用的金属管主要有：钢管、铸铁管、铜管等。
（1）钢管：
按生产方法可分为两大类：无缝钢管和焊接钢管。
钢管等。
按制管材质（即钢种）可分为：碳素管和合金管、不锈
按管端联接方式可分为：光管（管端不带螺纹）和车丝管（管端带有螺纹）。
建筑给排水管材、管件及附件

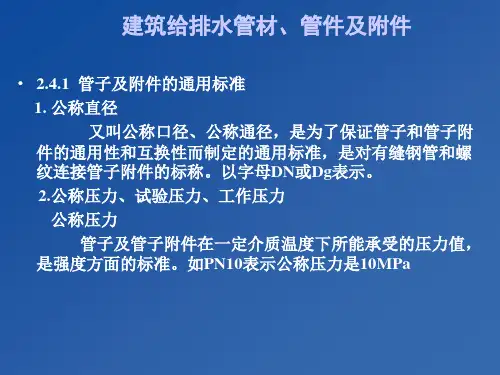

• 2.4.1 管子及附件的通用标准 1. 公称直径又叫公称口径、公称通径，是为了保证管子和管子附件的通用性和互换性而制定的通用标准，是对有缝钢管和螺纹连接管子附件的标称。以字母DN或Dg表示。 2.公称压力、试验压力、工作压力公称压力管子及管子附件在一定介质温度下所能承受的压力值，是强度方面的标准。如PN10表示公称压力是10MPa
〈2)连续铸铁直管即连续铸造的灰口铸铁管公称口径为75～1200毫米，采用承插式或法兰盘式接口形式；按功能又可分为柔性接口和刚性接口两种。直管长度有4米、5米及6米;按壁厚不同分LA、A和B三级。
建筑给排水管材、管件及附件
建筑给排水管材、管件及附件
• (3)铜管: 又称紫铜管。有色金属管的一种，是压制的和拉制的无缝管。铜管具备坚固、耐腐蚀的特性，而成为现代承包商在所有住宅商品房的自来水管道、供热、制冷管道安装的首选。铜管是最佳供水管道。
钢管的规格用公称口径（mm）表示，公称口径是内径的近似值。焊接钢管规格见下表（此表为非镀锌焊接钢管的理论重量）
公称口径
（mm）
（n）
普通钢管
壁厚（mm）
理论重量（Kg/m）
加厚钢管
壁厚（mm）

给水管道材料及ppt课件

聚丙烯管(PPR)
产品特点：
重量轻，耐腐蚀，不结垢，使用寿命长；良好的卫生性能；安装方便，连接可靠。
高密度聚乙烯管(HDPE)
产品特点：
具有优秀的化学性能、韧性、耐磨性；价格低；安装方便；刚性高；弯曲性优良；抗冲压；耐高温；质量轻。
交联聚乙烯管(PE-X)
产品特点：
耐温性能好；抗蠕变性能好；强度高；耐腐蚀；内壁光滑、张力低；流体流动阻力小；无毒；质量轻，安装方便；线膨胀系数大。
工作原理
通过启闭件改变通道截面积而达到调节流量和压力。
应用场合
适用于需要对空气、水、特定化学品或特定的混合气流进行控制的场合。
旋塞阀
能承受较高的内外荷载； 3、在冶金行业的氧气管路系统；内壁不光滑易滋生细菌；
结构特点强度高、刚度高、耐压、耐冲击、耐抗震；
内层聚乙烯非常光滑，管内流体阻力小，不结垢，使用有效管径大，流体不受污染，阻力损失小，不产生噪音。 2、启闭开工迅速、方便；
薄壁不锈钢管
产品特点：
均为有缝焊接管，壁薄、重量轻；表面有一层致密的铬氧化保护膜，防腐蚀性能好，经久耐用；卫生可靠；抗冲击，强度高、刚度高；水流阻力小；热传导率低；热膨胀系数低；安装快捷；100%可再生，环保性好。
建筑给水铜管
产品特点：
壁薄紫铜管，重量轻；化学性能稳定、耐腐蚀，耐热、经久耐用、寿命长；机械性能好、耐压强度高、柔性好、具有优良的抗震、抗冲击性能；适配性钱、安装方便；卫生性能好，对某些细菌的生长有抑制作用；内壁光滑，水力性能好；热传导率高；热膨胀系数低；100%可再生，环保性好。
能韧承性受低较，1高线、的膨内胀旋外系荷数塞载大；，阀使用流温度体范围直窄。流通过，阻力小，启闭方便、迅速。

排水管材及连接剖析课件

04
排水管材及连接的选用
建筑排水系统的分类及特点
建筑排水系统分类
室内排水系统、室外排水系统
室内排水系统特点
排水管道与建筑内部其他管道交叉连接，需要考虑管道的密封性、耐腐蚀性、耐高温性等特点
室外排水系统特点
排水管道与城市排水系统或自然水体连接，需要考虑管道的抗压性、耐寒性、抗老化性等特点
不同类型排水系统的选用
促进经济发展
稳定的排水系统是城市建设和发展的重要保障，有利于提高投资环境和生活品质。
排水管材的发展趋势
01
02
03
04
环保可持续性
优先选择环保材料，如HDPE、 PVC等，以减少对环境的污染。
高耐压性
提高管道的耐压性能，以应对复杂的地质环境和污水压力。
长寿命
优化管道材料和生产工艺，使管道具有更长的使用寿命。
排水管材及连接剖析课件
目录
• 引言 • 排水管材类型及特点 • 排水管材连接技术 • 排水管材及连接的选用 • 排水管材及连接的应用案例 • 总结与展望
01
引言
排水系统的重要性
01
02
03
保护环境
有效的排水系统可以减少污水和雨水对环境的污染，保护自然生态和人体健康。
提升生活质量
良好的排水设施可以防止城市内涝，保障市民的正常生活和出行。
易维护性
采用新型的连接方式和检测技术，提高管道的维护便利性。
02
排水管材类型及特点
塑料排水管材
聚氯乙烯(PVC)排水管材
良好的水力性能和耐寒性能
轻便、抗腐蚀、不易老化
塑料排水管材
价格相对较低聚乙烯(PE)排水管材

给排水工程 ppt课件

12
PPT课件
13
根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，翼环及钢套管加工完成后将刷防锈漆做防腐处理。
防水套管安装时，必须随混凝土施工一次性浇固于墙（壁）内，套管内的填料应在最后充填，填料将紧密捣实。
套管安装时应随同干管、立管、支管的安装，将预制好的套管套在管道上，放在指定位置。过楼板的套管应在适当部位焊好架铁，担在预留孔的地面上，防止脱落。待管道安装完找正后再调整好间隙加以固定，进行封固。楼板、隔墙和墙内的穿管孔隙在安完管道后进行堵塞封堵。预埋上下层套管时，中心线需垂直，凡有管道煤气的房间，所有套管的缝隙均按设计要求做严密处理。
卫生间排水立管穿楼板时应设止水环；阳台排水立管穿楼板处予埋PVC-U排水塑料管,套管外加止水环，套管高出地面 50mm；明装消火栓管道穿楼板处设国标镀锌钢套管,套管高出地面50mm；管道井内所有给排水管道穿楼板处设PVC-U套管，套管高出地面50mm；所有伸屋面管道均需予埋防水套管，套管材料采用焊接钢管，翼环厚5mm；
6
预留预埋
•预留预埋工艺流程：
熟悉图纸
深化设计预留预埋施工
绘制预留预埋图
复核检查确定预留预埋点
材料准备加工制作预留预埋件
PPT课件
7
预留预埋工作要点：预留预埋在施工过程中应从以下几个方面进行控制：
工作内容
预留预埋准备
要点
专业工长会同深化设计人员认真熟悉施工图纸，找出所有预埋预留点，并统一编号，在预留预埋图中标注清晰，便于各专业的预留预埋。同时与其他专业沟通，避免日后安装冲突；若有穿钢梁的管道，则在钢结构预制前通知钢结构承包商。
4.排水管道：靠近与卧室相邻的内墙布置的单立管排水管采用PVC－U 双壁中空螺旋消音排水塑料管，其余排水管及通气管采用普通PVC-U 排水管；承插粘结；立管与横管转换时，转换弯头采用给水PVC-U弯头；

排水管渠材料接口及基础幻灯片PPT

钢丝网水泥沙浆抹带接口
适用条件：地基土质较好的具有带形根底的雨水、污水管道，以及水头低于5m的低压管。
石棉沥青卷材接口
适用条件：地基沿管道纵向沉陷不均匀的地区。平口管和企口管均可使用。
预制套管接口
适用条件：地基软弱地段，或地基经处理后管道可能产生不均匀沉陷且位于地下水位以下，内压低于10m的污水管道上。
缺点：断面小于800mm时不易施工；现场施工的时间较长。
适用条件：大型下水道工程
聚氯乙烯塑胶硬质管〔PVC管〕
优点：管材轻，
缺点：价格较高〔但不比钢筋混凝土管高很
多〕，易老化。
适用条件：污水处理厂的各种配管工程和中水工
程。
其它管材
橡胶圈接口
适用条件：施工地段土质较差、地基硬度不均匀，或地震地区。
顶管施工常用的接口形式混凝土或铸铁内套环石棉水泥接口 ——污水管道
沥青油毡、石棉水泥接口或麻辫〔塑料圈〕石棉水泥接口。
——雨水管道
承插式铸铁管油麻石棉水泥接口
——铸铁管排水管道
排水管道的根底 • 管道根底的组成：地基、根底、管座
排水管渠材料接口及基础
本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！
管道断面形式
常用管材
钢管或铸铁管
优点：质地巩固、抗压、抗震性强，每节管
长，接头少
缺点：价高、钢管的耐酸碱性差
适用条件：受高内压、高外压或对抗渗漏要
求特别高的场合，如泵站的进出
水管，穿越地下其它管线或铁路、

给水管材及管件管材与管件ppt课件

19
精品ppt
[PVC管材特性]
机械强度大 PVC管之耐水压强度，耐外压强度，耐冲击强度等均甚良好，适用于各种条件之配管工程。
电气绝缘性佳 PVC管富有优越的电气绝缘佳，适用于电线、电缆之导管，与建筑上之电线配管。
不影响水质 PVC管由溶解试验证实不影响水质，为目前自来水配管之最佳管材。
其优良的性能、低成本及长寿命，大大提高了工程的质量，节约了投资、保护了环境。
24
精品ppt
PVC-U给水管道的标准
PVC-U给水管道的生产标准有英标、美标、日标、IS0国际标难、国家标准(GB)等，国内生产厂家基本上都采用国标组织生产，即管材标准号：GB／T10002.1-1996，管件标淮号： GB10002.2-1998。我们建议用户采用国标产品,国标产品符合国情，质量更有保证，也便于与其它管道(传统管道和其他牌号PVC-U管道)配套使用。
25*20， 32*20， 32*25， 40*20, 40*25， 40*32， 50*20， 50*25, 50*32， 50*40， 63*20， 63*25， 63*32， 63*40， 63*50， 75*32， 75*40， 75*50，75*63， 90*40, 90*50， 90*63， 90*75， 110*50, 110*63， 110*75， 110*90， 160*110
7
精品ppt
PP-R冷热管材的性能技术指标
标准 PP-R 管材产品完全执行国家标准 GB/T18742.2-2002 。
（主要规格）管径：Φ 20 ～Φ 110 。
8
精品ppt
PP-R管在安装施工中应注意哪些问题?
1、PP-R管较金属管硬度低、刚性差，在搬运、施工中应加以保护，避免不适当外力造成机械损伤。在暗敷后要标出管道位置，以免二次装修破坏管道。

给水管道材料及PPT教案

第31页/共78页
给水
阀门
管道
消火栓
附件
其他
第32页/共78页
阀
门
的
定义
在流体系统中，用来控制流体的方向、压力、流量的装置。阀门是使配管和设备内的介质（液体、气体、粉末）流动或停
止并能控制其流量的装置。阀门是管路流
体输送系统中控制部件，它是用来改变通
路断面和介质流动方向，具有导流防止逆
应用场合
1、核电厂、火电厂的高温高压蒸汽管路，取样、排污系统的仪表管路。 2、石化、化工系统中的耐温、耐压、耐磨损、耐腐蚀的管路上。 3、火电工业系统、石油化工系统及冶金等的高温高压、蒸汽、油品、过热蒸汽的管路上。
第39页/共78页
节流阀
结构特点 1、构造较简单，便于制造和维修，成本低。 2、调节精度不高，不能作调节使用。 3、密封面易冲蚀，不能作切断介质用。 4、密封性较差。
第18页/共78页
改性聚丙烯管(PP-R,PP-C)
产品特点：
质量轻；强度好；耐腐蚀；使用寿命长；无毒卫生；耐热保温；弹性好、防冻裂；环保性能好；线膨胀系数大；抗紫外线能力差。
第19页/共78页
复合管
玻璃纤维复合管铝塑复合管钢塑复合管不锈钢复合管
第20页/共78页
玻璃纤维复合管
产品特点：
产品特点：
耐温性能好；抗蠕变性能好；强度高；耐腐蚀；内壁光滑、张力低；流体流动阻力小；无毒；质量轻，安装方便；线膨胀系数大。
第15页/共78页
聚丁烯管(PB)
产品特点：
耐温性能好；承压能力强；可抵抗强烈冲击；低蠕动；韧性好；安全性高；隔温性好；绝缘性能好；耐腐蚀；环保、经济；卫生性能好；质量轻；安装简便；寿命长。

给排水管道PPT课件

2021/5/26
1
第1页/共14页

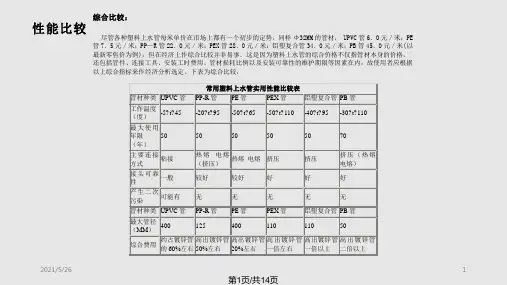

性价
几种塑料冷热水管的差别：
品种
项目
PP-R
PE
PE-X
卫生性能
绿色产品
绿色产品
卫生
耐热保湿
优
耐热一般保温良
良
连接方式
热熔
热熔
机械
PE-AL-PE 卫生良
机械
UPVC 较卫生
良溶剂胶接
主要用途
冷热水、饮用水、采暖
冷水、饮用水
冷热水、采暖、
冷热水、采暖
冷热水
5
第5页/共14页
UPVC+FRP管道
next
Back<
UPVC+FRP复合管是市政排污工程、自来水工程的大口径管网上档次、更新换代的新型管道，
其强度、刚性满足埋地管线受到地层应力的要求，作为自来水管线，达到国家规定的卫生标准要求。
2021/5/26
其优良的性能、低成本及长寿命，大大提高了工程的质量，节约了投资、保护了环境。
第12页/共14页
内螺纹三通
U-PVC管件2
内螺纹接头
内螺纹接头
托架
双头外螺纹接头
返回
外螺纹接头
2021/5/26
13
第13页/共14页
感谢您的观看！
2021/5/26
14
第14页/共14页
送，温水等场合。
3
第3页/共14页
UPVC空壁螺旋消音管道
Back<
一、构造原理: 该产品是我厂在UPVC隔音空壁管基础上而开发的新一代环保新品，通过特定的模头和其
它辅助设施，在UPVC空壁管材内壁形成六条三角形螺旋筋，见示图。主要应用于建筑排水等场合，尤其适用高层建筑排水。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

连接方式：焊接ቤተ መጻሕፍቲ ባይዱ法兰连接，专用管件
13 ppt课件
不锈钢管
14 ppt课件
橡胶管
用途：移动性，临时性管道优缺点：耐蚀，耐振，防噪，接
口方便，水流阻力大，耐压低连接方式：法兰连接，扎带连接
15 ppt课件
橡胶管
16 ppt课件
混凝土管、钢筋混凝土管
用途：生活污水管，工业废水管及雨水管
28 ppt课件
塑料管
①内壁光滑，流通量大，同流量使用口径小。 ②一般情况下可不做混凝土基础，施工速度快。 ③重量轻，搬运安装方便。 ④橡胶密封圈承插接口，抗不均匀性沉降强。 ⑤综合工程造价可与水泥管相比。
29 ppt课件
塑料管
⑥主要技术参数如下： Ⅰ、规格：DN150、DN225、 DN300、 DN400、DN500标准产品，长度为3m和 6m。 Ⅱ、管道工作内压：0.2MPa Ⅲ、使用环境温度：-30~70℃ Ⅳ、管顶最小覆土厚度：0.6m Ⅴ、接口：采用橡胶密封圈承插接口
连接方式：螺纹连接，法兰连接
7
ppt课件
镀锌钢管（热浸）
8
ppt课件
钢管
用途：生产和消防给水管道，卫生器具排水支管及生产设备的非腐蚀性排水支管，工业厂房雨水管道
优缺点：强度高，接口方便承受内压力大，内表面光滑，水力条件好，易腐蚀，造价较高
连接方式：焊接，法兰连接
9
ppt课件
钢管
给水UPVC、PE、PP-R适用于生活给水管，采用热熔对接，承插粘接，法兰接连的连接方式
26 ppt课件
塑料管
以上的塑料管材中，UPVC加筋管和PP-R聚丙烯管是较新型的塑料管材，下面我们分别看一下这两种塑料管材的特点和规格：
27 ppt课件
塑料管
1）UPVC加筋管：该管是由挤出机一次挤出成型，外壁带有垂直加强筋的新型UPVC管。结构合理，强度高。适合用于室外雨水、污水等管线。主要特点如下：
PEX
塑料管
PP-R
36 ppt课件
CPVC
还记得上一次消防管材的问题吗？
37 ppt课件
关于消防给水系统管材选用，除了自动喷水灭火系统有以下规定以外其他没有具体的规范。
《自动喷水灭火系统施工及验收规范》
38 ppt课件
具体内容如下：
3．2．2 管材、管件应进行现场外观检查，并应符合下列要求： 1 镀锌钢管应为内外壁热镀锌钢管，钢管内外表面的镀锌层不得有脱落、锈蚀等现象；钢管的内外径应符合现行国家标准《低压流体输送用焊接钢管》GB／ T 3091或现行国家标准《输送液体用无缝钢管》GB／T 8163的规定；
4
ppt课件
排水铸铁管
用途：生活污水管，雨水管，工业废水管
优缺点：价格便宜，管壁较给水铸铁管薄，性脆，不能承受高压及酸腐蚀，自重大
连接方式：柔性接口
5
ppt课件
排水铸铁管
6
ppt课件
镀锌钢管（热浸）
用途：管径小于及等于150mm 的消防系统及生产给水管道
优缺点：强度高，接口方便，承受内压力大，内表面光滑，水力条件好，易腐蚀，造价较高
给水排水管的管材选用
1
ppt课件
XXX 2014.3.27
给排水管道材料的选择，应根据压力、给水排水性质、外部荷载土壤性质、施工维护和材料供应等条件确定。我们使用的管材分类如下：
2
ppt课件
排水铸铁管镀锌钢管（热浸）钢管铜管（紫铜、黄铜）橡胶管
3
ppt课件
混凝土管、钢筋混凝土管铝塑复合管钢衬塑复合管塑料管
30 ppt课件
塑料管
2）PP-R聚丙烯管：该管是新一代绿色建材。适合于各类建筑物的冷热水、纯净水管道、食品饮料和液体化工的管道输送系统。其主要特点如下：
31 ppt课件
塑料管
①耐高温、高压 ②热熔连接，方便快捷，安全牢固 ③热水管自身保温，无需增加保温材料 ④噪声水平低 ⑤抗老化性能优异，最短使用寿命 50年
连接方式：铝合金自锁紧密封套时，水温不超过60℃；当使用铝质密封套时，水温不超过100℃
19 ppt课件
铝塑复合管
20 ppt课件
钢衬塑复合管
用途：输送腐蚀性液体； S/PP适用温度：-25°~+100° S/PF适用温度：-25°~+70° S/PVC适用温度：-25°~+65°
优缺点：一种高性能防腐管道，既有较强的抗蚀耐磨性能，又有较好的强度和抗老化性能
PEX、PP-R、CPVC适用于热水管，采用热熔对接，承插粘接，法兰接连的连接方式
24 ppt课件
塑料管
排水UPVC适用于排水管，采用热熔对接，承插粘接，法兰接连的连接方式
加筋UPVC适用于排水管，采用T 型橡胶圈接口的连接方式
25 ppt课件
塑料管
UPVC螺旋缠绕管适用于排水管，当 DN＜900mm，采用密封胶年接； DN≥900mm，采用焊接连接。
10 ppt课件
铜管
用途：热水管道优缺点：对淡水的耐蚀性较好，
机械强度高，抗挠性较强，易加工，内表面光滑，不易结水垢，美观。管壁薄，易碰坏连接方式：螺纹连接，法兰连接，焊接，专用管件
11 ppt课件
铜管
12 ppt课件
不锈钢管
用途：输送纯水，腐蚀性生产污水
优缺点：耐蚀，耐热，耐振，抗压。不易施工，价贵
优缺点：价格便宜连接方式：混凝土管采用胶圈、
抹带接口；钢筋混凝土管采用胶圈接口。
17 ppt课件
混凝土管、钢筋混凝土管
18 ppt课件
铝塑复合管
用途：用于生活冷热水管。内外塑料层采用交联聚乙烯的复合管，可用于热水管，工作温度可达90℃
优缺点：具有一定柔性的管材，保温，耐腐蚀，不渗透，气密性好，内壁光滑，重量轻，安装方便
连接方式：法兰连接
21 ppt课件
钢衬塑复合管
22 ppt课件
塑料管
优缺点：耐腐蚀，安装方便，内壁光滑，不易积垢阻塞，质轻，价廉。强度低，不抗撞击，耐久性差。除PEX、PP-R外，耐热性差。
23 ppt课件
塑料管
给水UPVC、PE、PP-R适用于生活给水管，采用热熔对接，承插粘接，法兰接连的连接方式
32 ppt课件
塑料管
⑥主要技术参数如下： Ⅰ、规格：DN20~DN110 Ⅱ、压力等级：PN1.0、2.0MPa Ⅲ、连接方式：如丝扣、法兰和热熔连接。丝扣和法兰连接同普通管道相同；热熔连接系采用PP-R专用熔接器
33 ppt课件
塑料管
给水UPVC
PE
34 ppt课件
塑料管
PP-R
35 ppt课件
