排水管道附件
1、存水弯（水封管）
存水弯是设置在卫生器具排水支管上及生产污（废）水受水器泄水口下方的排水附件。
其构造有S型和P型两种。
在弯曲段内存有50~100㎜高度的水柱，称作水封，其作用是阻隔排水管道内的气体通过卫生器具进入建筑内而污染环境。
存水弯的最小水封高度不得小于50㎜.当卫生器具的构造已有存水弯时，在排水口以下可不设存水弯。
2、检查口与清扫口检查口是一个带盖板的开口短管，安装高度从地面至检查口中心为 1.0m.清扫口一般设在排水横管上，清扫口顶与地面相平。
横管始端的清扫口与管道垂直的墙面距离不得小于0.15m.埋地管道上的检查口应设在检查井内，检查井直径不得小于0.7m.
3、通气帽在通气管顶端应设通气帽，以防止杂物进入管内。
甲型通气帽采用20号铁丝编绕成螺旋形网罩，可用于气候较暖和的地区；乙型通气帽采用镀锌铁皮制成，适用于冬季室外温度低于－12℃的地区，它可避免因潮气结冰霜封闭网罩而堵塞通气口的现象发生。
4、隔油具通常用于厨房等场所。
对排入下水道前的含油脂污水进行初步处理。
隔油具装在水池的底板下面，亦可设在几个小水池的排水横管上。
5、滤毛器理发室、游泳池、浴池的排水中往往挟带毛发等，易造成堵塞。
建筑排水管材：排水铸铁管；焊接钢管；无缝钢管；陶土管；耐酸陶土管；石棉水泥管；硬聚氯乙烯塑料管；特种管道。
排水铸铁管件：排水铸铁管件有：45摄氏度、90摄氏度弯头，45摄氏度、90摄氏度TY形三通、斜三通、正三通、TY形异径三通、T形异径三通、检查口、S形存水弯、P形存水弯、地漏和扫除口等。

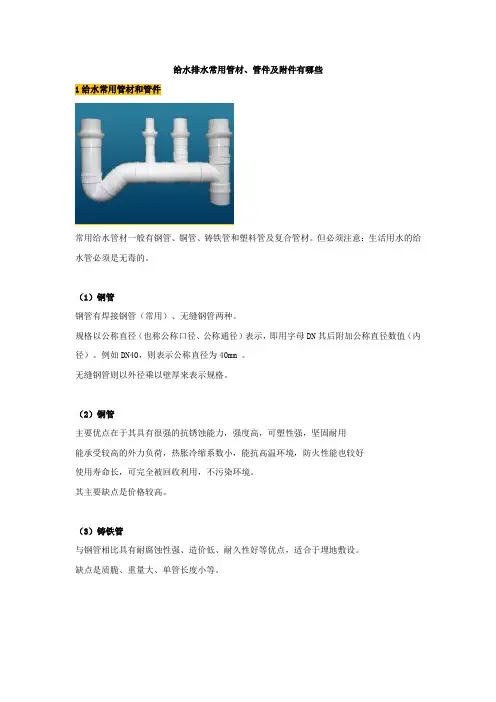

给水排水常用管材、管件及附件有哪些1给水常用管材和管件常用给水管材一般有钢管、铜管、铸铁管和塑料管及复合管材。
但必须注意：生活用水的给水管必须是无毒的。
（1）钢管钢管有焊接钢管（常用）、无缝钢管两种。
规格以公称直径（也称公称口径、公称通径）表示，即用字母DN其后附加公称直径数值（内径）。
例如DN40，则表示公称直径为40mm 。
无缝钢管则以外径乘以壁厚来表示规格。
（2）铜管主要优点在于其具有很强的抗锈蚀能力，强度高，可塑性强，坚固耐用能承受较高的外力负荷，热胀冷缩系数小，能抗高温环境，防火性能也较好使用寿命长，可完全被回收利用，不污染环境。
其主要缺点是价格较高。
（3）铸铁管与钢管相比具有耐腐蚀性强、造价低、耐久性好等优点，适合于埋地敷设。
缺点是质脆、重量大、单管长度小等。
（4）塑料管优点是化学性能稳定、耐腐蚀、重量轻，管内壁光滑、加工安装方便等。
常用的塑料管材有：三型聚丙烯（PP-R）管材聚丁烯（PB）管材交联聚乙烯（PEX）管材（5）复合管材钢塑复合（SP）管材铝塑复合（PAP）管材。
除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观等优点。
2排水管材、管件排水塑料管：目前在建筑内使用的排水塑料管是硬聚氯乙烯塑料管(简称UPVC管)。
具有良好的化学稳定性和耐腐蚀性，重量轻、内外表面光滑、不易结垢、容易切割等特点。
采用承插粘接。
铸铁管：现在常用的排水铸铁管是离心铸铁管，管壁薄而均匀，重量轻，采用不锈钢带、橡胶密封圈、卡紧螺栓连接。
具有安装更换管道方便、美观的特点。
但是造价较高。
焊接钢管：主要用于洗脸盆、小便器、浴盆等卫生器具与横支管间的连接短管，管径一般为32、40、50mm。
无缝钢管：用于检修困难、机器设备振动较大的地方的管段及管道压力较高的非腐蚀性排水管。
通常采用焊接或法兰连接。
给排水工程常用管材、管件及附件（一）【首先回顾采暖常用管材】8.2.1室内给水工程常用管材、管件及附件1、钢管又分有无缝钢管和焊接钢管，焊接钢管又有镀锌和非镀锌两种。
钢管的连接方式有螺纹连接、焊接和法兰连接。
常见钢管的规格见教材表8-1。
【强调让学生知道此表中有钢管的重量换算】2、给水铸铁管其连接方式有承插式和法兰式两种。
【让学生见教材图8-4，认识给水铸铁管的配件】3、给水塑料管硬聚氯乙烯管、聚乙烯管、聚丙烯管和聚丁烯管等。
4、管道附件【通过教材8-5、8-6让学生认识各种附件】8.2.2室内排水工程常用管材、管件和附件1、排水铸铁管其连接方式同给水铸铁管。
【常用铸铁排水管件见教材图8-7】2、排水塑料管常用的是硬聚氯乙烯塑料管（UPVC），连接多为粘接。
【常用塑料排水管件见教材图8-8】3、带釉陶土管用于排放腐蚀性污废水。
8.2.3给排水工程施工工艺1、室内给水管道安装施工工艺（镀锌管）1）工艺流程：安装准备→ 预制加工→ 干管安装→ 立管安装→ 支管安装→ 管道试压→ 管道冲洗→ 管道防腐和保温2）安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。
参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。
有问题及时与设计和有关人员研究解决，办好变更洽商记录。
3）预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。
4）干管安装：安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用，设计要求沥青防腐或加强防腐时，应在预制后、安装前做好防腐。
把预制完的管道运到安装部位按编号依次排开。
安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝如外露2至3扣，安装完后找直找正，复核甩口的位置、方向及变径无误。
《建筑给水排水工程》教案第4章建筑内部排水系统第4章建筑内部排水系统***4.1 排水系统的分类4.1.1 排水系统的分类1 生活排水系统2 工业废水排水系统3 屋面排水系统4.1.2 污废水排水系统的组成基本要求：顺通排放+气压稳定+合理布线1 卫生器具和生产设备受水器2 排水管道：器具排水管+横支管+立管+排除管3 清通设备：清扫口（横管）+检查口（立管1.0m）+管堵（横支管端头）+检查井4 提升设备：污、废水提升泵5 污水局部处理构筑物：化粪池、隔油池、降温池、小型医院污水处理设备6 通气系统：通气管4.1.3 污废水排水系统的类型1 单立管排水系统2 双立管排水系统3 三立管排水系统4.1.4 新型排水系统《建筑给水排水工程》教案第4章建筑内部排水系统1 压力流排水系统2 真空排水系统4.2 卫生器具、管材与附件4.2.1 卫生器具A 公共场所设置小便器，应采用延时自闭冲洗阀或自动冲洗装置；B 公共场所的洗手盆宜采用限流节水装置；C 构造内无存水弯的卫生器具与生活污水管道或其它可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯，存水弯的水封深度不得小于50mm；D 医疗卫生机构内门诊、病房、化验室、实验室等处在不同一个房间内的卫生器具不得共用存水弯1 盥洗用卫生器具（1）洗脸盆（2）盥洗槽2 沐浴用卫生器具（1）浴盆（2）淋浴器（3）净身器3 洗涤用卫生器具（1）洗涤盆（池）（2）化验盆《建筑给水排水工程》教案第4章建筑内部排水系统（3）污水池4 便溺用卫生器具（1）大便器（2）大便槽（3）小便器（4）小便池（5）倒便器（6）冲洗设备4.2.2 排水管材与附件1 管材（1）排水铸铁管（2）排水塑料管2 附件（1）存水弯（2）地漏（3）清扫口（4）检查口4.3 排水管道系统中水气流动规律4.3.1 建筑内部排水的流动特点1 水量和气压变化幅度大2 流速变化剧烈《建筑给水排水工程》教案第4章建筑内部排水系统3 事故危害大4.3.2 水封的作用及其破坏原因1 水封的作用2 水封破坏（1）自虹吸损失（2）诱导虹吸损失（3）静态损失4.3.3 横管内水流状态1 能量2 水流状态3 管内压力4.3.4 立管中水流状态1 排水立管水流特点（1）断续的非均匀流（2）水气两相流（3）管内压力变化2 水流流动状态（1）附壁螺旋流（2）水膜流（3）水塞流3 水膜流运动的力学分析《建筑给水排水工程》教案第4章建筑内部排水系统4.3.5 排水立管在水膜流时的通水能力4.3.6 影响立管内压力波动的因素及防止措施1 影响排水立管内部压力的因素2 稳定立管压力增大通水能量的措施（1）不断改善立管水流方向，增加污水向下流动的阻力，消耗水流的动能，减小污水在立管内的下降速度；（2）改变立管内壁表面的形状，改变污水在立管内的流动轨迹和下降速度；（3）设置专用通气管，改变补气方向；（4）改变横支管与立管连接处的构造形式，代替三通（上部特制配件）。
