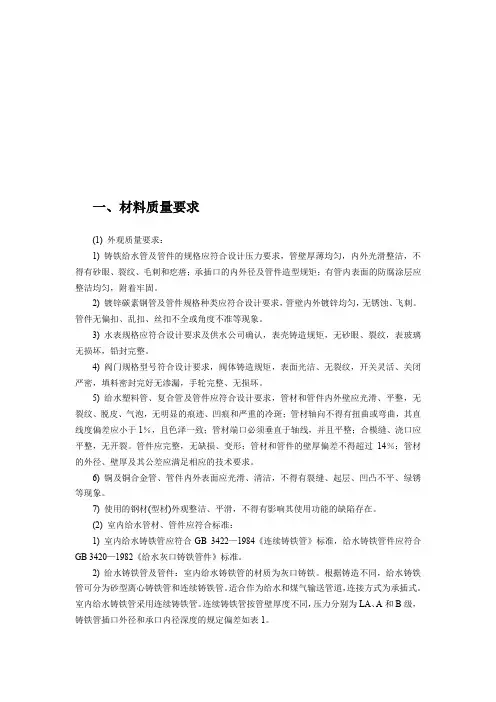

一、材料质量要求(1) 外观质量要求：1) 铸铁给水管及管件的规格应符合设计压力要求，管壁厚薄均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件造型规矩；有管内表面的防腐涂层应整洁均匀，附着牢固。

2) 镀锌碳素钢管及管件规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、飞刺。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

3) 水表规格应符合设计要求及供水公司确认，表壳铸造规矩，无砂眼、裂纹，表玻璃无损坏，铅封完整。

4) 阀门规格型号符合设计要求，阀体铸造规矩，表面光洁、无裂纹，开关灵活、关闭严密，填料密封完好无渗漏，手轮完整、无损坏。

5) 给水塑料管、复合管及管件应符合设计要求，管材和管件内外壁应光滑、平整，无裂纹、脱皮、气泡，无明显的痕迹、凹痕和严重的冷斑；管材轴向不得有扭曲或弯曲，其直线度偏差应小于1％，且色泽一致；管材端口必须垂直于轴线，并且平整；合模缝、浇口应平整，无开裂。

管件应完整，无缺损、变形；管材和管件的壁厚偏差不得超过14％；管材的外径、壁厚及其公差应满足相应的技术要求。

6) 铜及铜合金管、管件内外表面应光滑、清洁，不得有裂缝、起层、凹凸不平、绿锈等现象。

7) 使用的钢材(型材)外观整洁、平滑，不得有影响其使用功能的缺陷存在。

(2) 室内给水管材、管件应符合标准：1) 室内给水铸铁管应符合GB 3422—1984《连续铸铁管》标准，给水铸铁管件应符合GB 3420—1982《给水灰口铸铁管件》标准。

2) 给水铸铁管及管件：室内给水铸铁管的材质为灰口铸铁。

根据铸造不同，给水铸铁管可分为砂型离心铸铁管和连续铸铁管。

适合作为给水和煤气输送管道，连接方式为承插式。

室内给水铸铁管采用连续铸铁管。

连续铸铁管按管壁厚度不同，压力分别为LA、A和B级，铸铁管插口外径和承口内径深度的规定偏差如表1。

连续铸铁管的规格尺寸、壁厚及重量见图1、表2～表4。

图1 连续铸铁直管三种；2.R=C+2E R1＝C R2＝E。

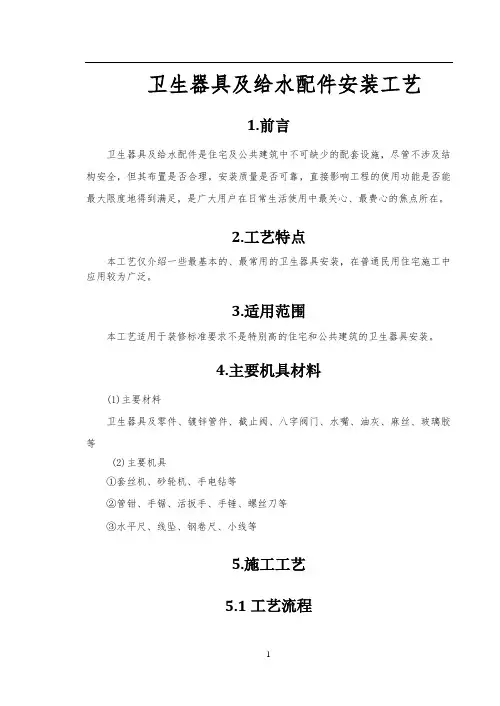

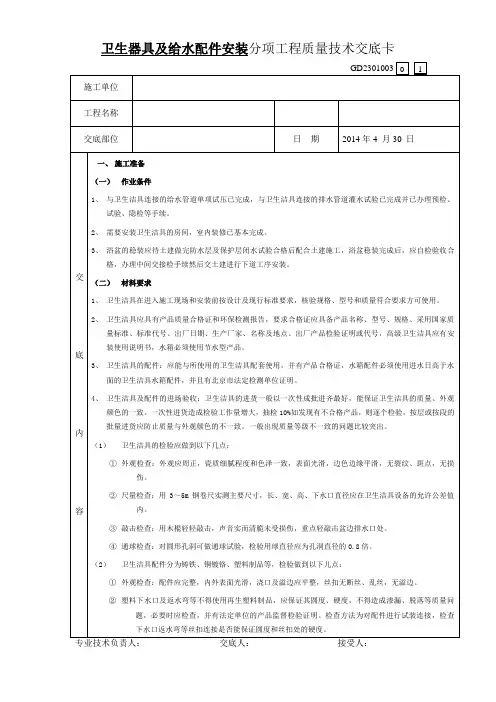

卫生器具及给水配件安装工艺1.前言卫生器具及给水配件是住宅及公共建筑中不可缺少的配套设施，尽管不涉及结构安全，但其布置是否合理，安装质量是否可靠，直接影响工程的使用功能是否能最大限度地得到满足，是广大用户在日常生活使用中最关心、最费心的焦点所在。

2.工艺特点本工艺仅介绍一些最基本的、最常用的卫生器具安装，在普通民用住宅施工中应用较为广泛。

3.适用范围本工艺适用于装修标准要求不是特别高的住宅和公共建筑的卫生器具安装。

4.主要机具材料(1)主要材料卫生器具及零件、镀锌管件、截止阀、八字阀门、水嘴、油灰、麻丝、玻璃胶等(2)主要机具①套丝机、砂轮机、手电钻等②管钳、手锯、活扳手、手锤、螺丝刀等③水平尺、线坠、钢卷尺、小线等5.施工工艺5.1工艺流程安装准备→卫生洁具及配件检查→卫生洁具安装→卫生洁具配件预装→卫生洁具稳装→卫生洁具与墙、地缝隙处理→卫生洁具外观检查→通水试验5.2安装准备卫生洁具在稳装前应进行检查、清洗。

配件与卫生洁具应配套。

部分卫生洁具应先进行预制再安装。

5.3卫生洁具安装卫生洁具的规格型号必须符合设计要求，并有出厂合格证。

卫生洁具外观规矩、造型周正、表面光滑、美观无裂纹、边缘平滑、色调一致。

卫生洁具零件规格标准，质量可靠外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷。

安装前，先对照图纸，检查各种洁具、给水配件及返水弯等的型号、规格是否符合要求并配套，检查土建给出的室内水平标高线及隔墙线，核对排水管甩头的管径、坐标与标高，对不符合要求的修整到合格。

（1）水箱、坐便器稳装①将坐便器预留排水管口周围清理干净，取下临时管堵，检查管内有无杂物。

②将坐便器出水口对准预留排水口放平找正，在坐便器两侧固定螺栓眼处画好标记后，移开坐便器。

③用电锤在印记处打孔，栽膨胀螺栓。

④再将坐便器排水口及周围抹上油灰，排水口周边封堵也可用成品垫圈替代。

⑤将坐便器对准已经栽好的膨胀螺栓放平，找正，上好螺母。

给水管道及配件安装方案一、管道支架制作安装＜1＞管道支架的放线定位。

（1）首先根据设计要求定出固定支架和补偿器的位置；（2）根据管道设计标高，把同一水平面直管段的两端支架位置画在墙上或柱上。

（3）根据两点间的距离和坡度大小，算出两点间的高度差，标在末端支架位置上；（4）在两高差点拉一根直线，按照支架的间距在墙上或柱上标出每个支架位置。

（5）如果土建施工时，在墙上如预留有支架孔洞或在钢筋混凝土构件上预埋了焊接支架的钢板，应采用上述方法进行拉线校正，然后标出支架实际安装位置。

＜2＞支吊架安装的一般要求：（1）支架横梁应牢固地固定在墙、柱或其他结构物上，横梁长度方向应水平。

（2）顶面应与管中心线平行；固定支架必须严格地安装在设计规定位置，并使管子牢固地固定在支架上。

（3）在无补偿器，有位移的直管段上，不得安装一个以上的固定支架；（4）活动支架不应妨碍管道由于热膨胀所引起的移动，其安装位置应从支承面中心向位移反向位移，位移值应为位移之半；（5）无热位移的管道吊架的吊杆应垂直安装，吊杆的长度应能调节；（6）有热位移的管道吊杆应斜向位移相反的方向，按位移值的一半倾斜安装。

（7）补偿器两侧应安装1－2个多向支架，使管道在支架上伸缩时不至偏移中心线。

（8）管道支架上管道离墙、柱及管子与管子中间的距离应按设计图纸要求敷设。

（9）铸铁管道上的阀门应使用专用支架，不得让管道承重。

（10）在墙上预留孔洞埋设支架时，埋设前应检查校正孔洞标高位置是否正确，深度是否符合设计和有关标准图的规定要求，无误后，清除孔洞内的杂物及灰尘，并用水将洞周围浇湿，将支架埋入填实，用1：3水泥砂浆填充饱满。

（11）在钢筋混凝土构件预埋钢板上焊接支架时，先校正支架焊接的标高位置，消除预埋钢板上的杂物，校正后施焊。

（12）焊缝必须满焊，焊缝高度不得少于焊接件最小厚度。

＜3＞管道支架安装方法：（1）支架结构多为标准设计，可按国标图集《给水排水标准图集》S161要求集中预制。

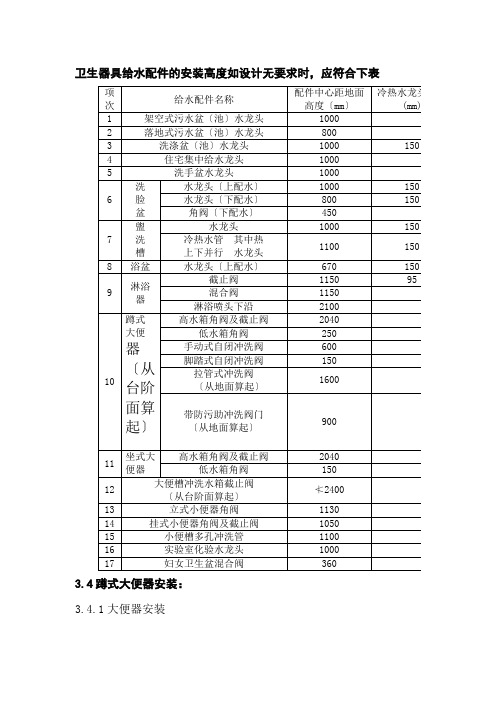

卫生器具给水配件的安装高度如设计无要求时，应符合下表3.4蹲式大便器安装：3.4.1大便器安装(1) 高水箱蹲式大便器安装在砖砌坑台中，分带存水弯和无存水弯两种，依设计和已安装完的排水分支管选用的是否有S弯或P型弯而定。

(2) 按已安装好的排水短管中心，确定出大便器的安装中心线，并引至大便器后背墙上，同时弹出高位水箱、冲洗管的安装中心线。

(3) 将胶皮碗的一端套在大便器进水口上，另一端套在冲洗管上，应套正套实，并用14#铜丝或喉箍分别捆扎两道，两道铜丝不得压在同一条线上，拧扣要错开90°。

(4) 在排水管承口内抹上油灰，把适量的白灰膏铺在排水管承口周围及大便器的下面，将大便器出水口插入承口内稳住并用水平尺找平。

大便器两侧用砖砌，并用砂浆将大便器两侧填实堵牢，最后将大便器内的出水口堵好，待通水试验时再取掉。

注意大便器调整找平后，要求后边底部应比出水口处稍低，以便在使用时有少量存水。

3.4.2高水箱安装：(1) 高水箱安装前，应先将水箱的冲洗洁具在水箱内接好，连接时，上部进水口和下部出水口的连接处均应衬橡皮垫，并盛水试漏。

安装时应用活扳子，不能用管钳，以免其外表留下咬痕。

(2) 在已做好的墙面上用适合水箱挂眼大小的尺寸钻头钻孔，栽埋膨胀螺栓，外露25-30mm，挂装时衬软垫和铁垫圈，用螺帽紧固。

3.4.3冲洗管安装：高位水箱和大便器之间用冲洗管连接，普通的用D32硬聚氯乙烯塑料管。

安装时，先将管子上端插入高水箱的出水口里，下端套上胶皮碗的小头，同时将胶皮碗的大头翻过来。

当把胶皮碗与大便器进水口对准后，稍稍锁紧水箱出口，用填料压盖，把冲洗管固定。

再将胶皮碗翻回原状，使之包在大便器的进水口上，用14#铜丝分别将胶皮碗的大头和小头绑扎两道，扎头错开，重新松开高水箱出水口的填料压盖，胶皮碗四周填细砂，并在冲洗管上安设管卡。

3.4.4延时自闭式冲洗阀安装：按设计要求〔如设计无要求按标准要求〕定中心标高，根据冲洗阀至胶皮碗的距离，断好90°弯的冲洗管，使两端合适，将冲洗阀锁母胶圈卸下，分别套在冲洗管直管段上，将弯管的下端插入胶皮碗内40-50mm，用箍卡牢，再将上端插入冲洗阀内，推上胶圈，调直找正，将锁母拧至松紧适度。

室内给水管道及配件安装作业指导书1.适用范围适用于工业与民用建筑工程的给水管道及配件安装工程。

2.材料要求2.1管材、管件及附件：镀锌钢管、硬聚氯乙烯管、聚丙烯管（PP·R管）、PEX管、铝塑复合管及与管材相适应的管件、各类阀门等管件的材质、规格、型号按设计要求选用、质量应符合规范要求、有出厂合格证书。

2.2其他材料：铅油、线麻、聚四氯乙烯胶带、白线、橡胶板、石棉绳、粉笔、钢锯条、防锈漆、银粉漆、乙炔气（电石）、氧气等。

3.施工机具套丝机、套丝板（带丝）、钢锯、操作台、剪子、手锤、水平尺、圈尺、吊线陀、管子钳、链条钳、活动扳手、气焊工具、电焊工具、手压泵、压力表等。

4.工作条件4.1土建主体已基本完成、现浇混凝土楼板孔洞已按图纸要求及适用位置和尺寸预留好。

4.2管道穿过的房间内，位置线及地面水平线已检测完毕，室内装饰的种类、厚度也已确定。

4.3施工人员已进行图纸会审和技术、质量、安全交底，熟悉图纸、熟悉暖卫工程施工及验收规范。

4.4地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线敷设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

4.5 暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。

4.6明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。

4.7立管安装应在主体结构完成后进行。

每层应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。

4.8 支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装支管）。

5.操作工艺工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐和保温5.1安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。

参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，如遇到交叉换位时应按照下列原则避让：小管径让大管径管道；常温管道让高温、低温管道；常压、低压管道让中、高压管道；有压管道让无压管道。

×××××建筑工程总公司施工技术标准（给排水及采暖)文件名称：给水管道及配件安装施工操作规程及质量要求文件编号:版号：受控号：生效日期：×××××建筑工程总公司×××××建筑工程总公司施工技术标准文件名称:给水管道及配件安装施工操作规程及质量要求归口管理部门:文件编号：编制人/日期:版号: 审核人/日期：受控号: 批准人/日期:生效日期：备注：执行已有文件室内给水管道及配件安装施工操作规程及质量要求1 适用范围本操作规程及质量要求适用于本公司所承建的室内给水管道（金属管、塑料管、铝塑复合管）及配件安装。

2 室内金属给水管道及配件安装2。

1施工准备：2。

1。

1材料、机具设备金属给水管道及配件材料必须具有中文质量合格证明文件，生活给水系统所涉及的材料必须达到饮用水卫生标准。

氧割设备、电焊机、套丝机、电锤、管钳、活动扳手、试压泵、人字楼梯。

2.1。

2作业条件：2。

1.2。

1所有安装项目的设计图纸已具备，施工方案已编制，填写了“施工技术交底记录”或“工程任务单”。

2.1.2.2安装工程应待土建工程基本完成后进行施工.2。

1。

2.3施工场地及施工用水、用电满足施工需要。

2.1.2.4核对图纸、配料单与到场的材料在规格、尺寸、数量、性能是否一致.2。

2操作工艺2。

2。

1工艺流程→→→→→2。

2。

2室内金属给水管套丝安装2。

2。

2。

1配合土建预留、预埋。

在土建作业时,要进一步核对管道位置和尺寸，在浇灌混凝土过程中，施工人员要有专人监护，做好记录。

地下室或地下构筑物外墙有管道穿过的，应采取防水措施。

对严格防水要求的建筑物,采用柔性防水套管.2。

2。

2.2管位确定:先确定干管的标高、位置、坡度、管径等，管道安装定位应合理安排顺序，一般先地下、后地上，先大管、后小管，先立管、后支管，先钢管后铝塑管，明装管道成排安装时，应互相平行，转弯时，曲率半径应一致，当管道交叉矛盾时，应按照小管让大管，低压管让高压管，一般管道让高温或低温管道，支管让主管的原则进行定位。

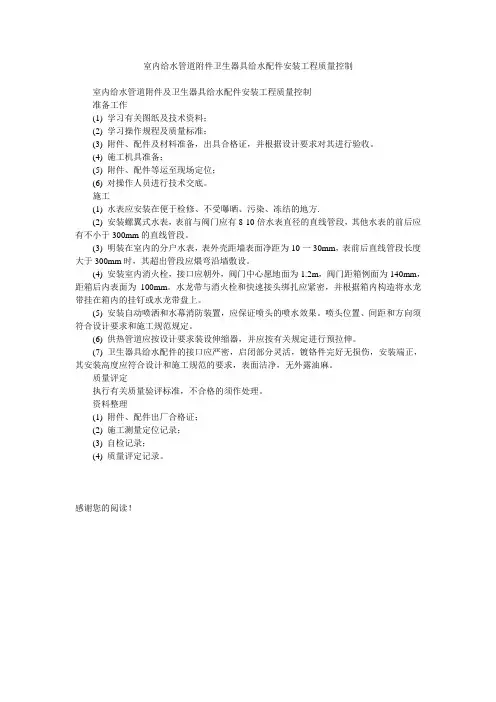

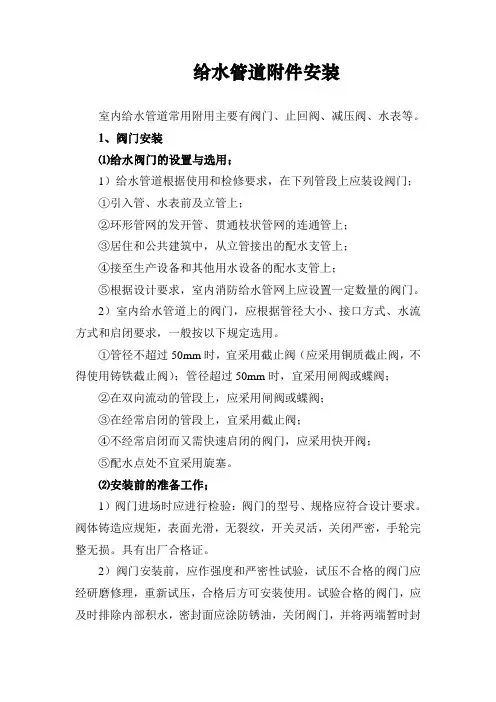

室内给水管道附件卫生器具给水配件安装工程质量控制
室内给水管道附件及卫生器具给水配件安装工程质量控制
准备工作
(1) 学习有关图纸及技术资料；
(2) 学习操作规程及质量标准；
(3) 附件、配件及材料准备，出具合格证，并根据设计要求对其进行验收。

(4) 施工机具准备；
(5) 附件、配件等运至现场定位；
(6) 对操作人员进行技术交底。

施工
(1) 水表应安装在便于检修、不受曝晒、污染、冻结的地方.
(2) 安装螺翼式水表，表前与阀门应有8-10倍水表直径的直线管段，其他水表的前后应有不小于300mm的直线管段。

(3) 明装在室内的分户水表，表外壳距墙表面净距为10一30mm，表前后直线管段长度大于300mm时，其超出管段应煨弯沿墙敷设。

(4) 安装室内消火栓，接口应朝外，阀门中心愿地面为1.2m，阀门距箱例面为140mm，距箱后内表面为100mm。

水龙带与消火栓和快速接头绑扎应紧密，并根据箱内构造将水龙带挂在箱内的挂钉或水龙带盘上。

(5) 安装自动喷洒和水幕消防装置，应保证喷头的喷水效果。

喷头位置、间距和方向须符合设计要求和施工规范规定。

(6) 供热管道应按设计要求装设伸缩器，并应按有关规定进行预拉伸。

(7) 卫生器具给水配件的接口应严密，启闭部分灵活，镀铬件完好无损伤，安装端正，其安装高度应符合设计和施工规范的要求，表面洁净，无外露油麻。

质量评定
执行有关质量验评标准，不合格的须作处理。

资料整理
(1) 附件、配件出厂合格证；
(2) 施工测量定位记录；
(3) 自检记录；
(4) 质量评定记录。

感谢您的阅读！。

给排水及卫生器具安装在家庭装修中，给排水及卫生器具的安装是一项非常重要的工作。

如何正确地安装给排水及卫生器具，直接关系到家庭的卫生和正常生活使用。

下面，我们将详细介绍给排水及卫生器具的安装步骤和注意事项。

给水管安装在家庭装修中，给水管安装是非常关键的一步。

正确的给水管安装可以保证水的安全和干净。

以下是给水管安装的步骤：1.确定主管道位置：首先，需要确定主管道的位置和水源。

在确定位置后，要注意给水管的直线长度不要超过60m，管道的折弯角度不要超过90度，管道与地面的高度不要过低或过高，以免影响管道正常使用。

2.确定水表位置：水表一般都要安装在室外，离地面不低于0.8m，水表箱上部分要有足够的空间方便维修。

3.安装水管：水管安装顺序一般为：主管之后，分水管，支管，这样可以保证水的安全和卫生。

水管需要垂直且固定牢靠，管子内外壁应平滑无凹凸。

接头处需用耐压胶带封好。

4.试压：水管安装完成后，需要进行试压，通常压力在1.2倍左右，试验不漏水后方可进行下一步工作。

排水管安装排水管安装同样是非常重要的一步，正确的排水管安装能够保证家庭的正常生活使用。

以下是排水管安装的步骤：1.确定排水管路径：首先，需要确定排水管的路径和出水口位置。

排水管需要保证坡度，一般每米不小于0.5cm。

出水口要定期清理，以免积存污物影响排水。

2.安装排水口：排水口分为下水口和暖气排水口，下水口一般安装在洗手池、水池和厨房水槽下面，暖气排水口一般安装在暖气片下面。

安装前要确认高度、位置是否正确，固定好后用防臭垫或硅胶密封。

3.安装排水管：排水管的连接方式有搭接和法兰两种，一般选用搭接式连接，要保证连接处无水渗漏，防止气味和污染扩散。

4.建立通风管：排水管系统需要安装通风管来保证排气畅通，防止排水管堵塞，通风管需要垂直且固定牢靠。

卫生器具安装卫生器具具有直接关系到人们健康的问题，所以其安装尤为重要。

以下是卫生器具安装的步骤：1.安装马桶：首先，需要确定马桶的位置和高度，保证马桶与排水管的连接处处于同一水平面上，固定好后用防滑垫垫实。
