给排水系统管材及连接方式一、消防给水管材及接法1.管材自动喷水灭火系统和水喷雾灭火系统报警阀以前的管道、消火栓系统给水管，架空时应采纳内外壁热浸镀锌钢管；埋地时应采纳球墨铸铁管，自动喷水灭火系统和水喷雾灭火系统报警阀以后的管道可采纳热浸镀锌钢管、铜管、不锈钢管及钢涂塑、不锈钢衬塑等管道。

2.采纳钢管时压力小于等于2MPA时，最小壁厚有要求，详技术措施P274。

3.热浸镀锌焊接钢管分为一般钢管、加厚钢管和无缝钢管，当系统压力小于等于1.0MPA时，可采纳热浸镀锌焊接钢管；当系统压力在1.01.6间时，应采纳热浸镀锌焊接加厚钢管；当系统压力大于1.6时应采纳热浸镀锌无缝钢管。

4.当喷头为60度锥管螺纹时（NT），宜采纳热浸镀锌无缝钢管。

5.管道接口：卡箍连接、螺纹连接、法兰和焊接。

系统管道的连接镀锌钢管应采纳槽式连接件（卡箍）、螺纹或法兰连接。

报警阀前采纳内壁不防腐钢管时，可焊接连接。

系统中管径DN小于等于80时，采纳螺纹连接，管径DN大于80时，可采纳卡箍连接、法兰连接或焊接。

因卡箍连接要求的施工空间小，便于维护和修理，是目前最佳的连接方式。

二、建筑物内排水管道管材及接法1.建筑物内排水管道管材应采纳建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。

2.环境温度可能显现0度以下的场所应采纳金属排水管；连续或常常排水温度大于40度或瞬时排水温度大于80度的排水管道，如公共浴室、旅馆等有热水供应系统的卫生间生活废水排水管道系统、高温排水设备的排水管道系统、公共建筑厨房及灶台等有热水排出的排水横支管及横干管等，应采纳金属排水管或耐热塑料排水管。

3.压力排水管道可采纳耐压塑料管、金属管或涂塑复合钢管。

4.对建筑标准要求较高的建筑、要求环境安静的场所，当一般塑料排水管道的水流噪声不能充足噪声掌控要求时，应实行相应空气隔声或结构隔声措施，如选用特制的消声管材及管件、采纳隔声效果好的墙体（实体墙、夹层轻质墙、有泡沫塑料填充的隔声墙等）、管道支架设橡胶衬垫、穿越楼板处管道外壁包缠消音绝缘材料、设置器具通气管等。

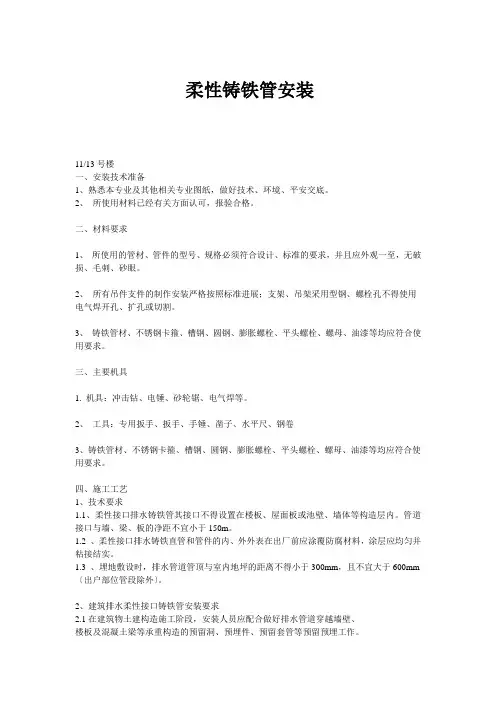

柔性铸铁管安装11/13号楼一、安装技术准备1、熟悉本专业及其他相关专业图纸，做好技术、环境、平安交底。

2、所使用材料已经有关方面认可，报验合格。

二、材料要求1、所使用的管材、管件的型号、规格必须符合设计、标准的要求，并且应外观一至，无破损、毛刺、砂眼。

2、所有吊件支件的制作安装严格按照标准进展；支架、吊架采用型钢、螺栓孔不得使用电气焊开孔、扩孔或切割。

3、铸铁管材、不锈钢卡箍、槽钢、圆钢、膨胀螺栓、平头螺栓、螺母、油漆等均应符合使用要求。

三、主要机具1. 机具：冲击钻、电锤、砂轮锯、电气焊等。

2、工具：专用扳手、扳手、手锤、凿子、水平尺、钢卷3、铸铁管材、不锈钢卡箍、槽钢、圆钢、膨胀螺栓、平头螺栓、螺母、油漆等均应符合使用要求。

四、施工工艺1、技术要求1.1、柔性接口排水铸铁管其接口不得设置在楼板、屋面板或池壁、墙体等构造层内。

管道接口与墙、梁、板的净距不宜小于150m。

1.2 、柔性接口排水铸铁直管和管件的内、外外表在出厂前应涂覆防腐材料，涂层应均匀并粘接结实。

1.3 、埋地敷设时，排水管道管顶与室内地坪的距离不得小于300mm，且不宜大于600mm 〔出户部位管段除外〕。

2、建筑排水柔性接口铸铁管安装要求2.1在建筑物土建构造施工阶段，安装人员应配合做好排水管道穿越墙壁、楼板及混凝土梁等承重构造的预留洞、预埋件、预留套管等预留预埋工作。

2.2 不得采用有损坏迹象的柔性接口排水铸铁直管、管件和接口零部件。

对长期存放的产品，在使用前应进展外观检查，如发现异常应进展性能检测。

2.3 柔性接口排水铸铁管管道系统安装时，应将直管和管件外壁上的标志设置在明显的位置。

2.4排水立管安装垂直度的允许偏差单位管长〔1m〕应不大于3mm，全长〔5m以上〕应不大余15mm。

排水横管坡度应符合设计要求，严禁出现无坡、倒坡现象。

各种立管底部应有结实的支架或支墩。

2.5 铸铁直管需切割时，其切口端面应与直管轴线相垂直，并将切口处打磨光滑。

第二章建筑排水系统2.1建筑排水系统的分类建筑物排水系统的任务是将人们在建筑内部的正常生活和工业生产中产生的污、废水以与降落在屋面上得雨、雪水迅速的收集后排除到室外，使室内保持清洁的卫生，并为污水处理和综合利用提供便利条件。

按系统接纳的污废水类型不同，建筑物排水系统课分为三类：生活排水系统、工业废水排水系统、雨〔雪〕水排水系统。

2.1.1生活排水系统该系统用来收集排除居住建筑、公共建筑与工厂生活间的人们日常生活所产生的污废水。

通常将生活排水系统分成两个系统来设置：冲洗便器的生活污水，含有大量有机杂质和细菌，污染严重，由生活污水排水系统收集排除到室外，先排到化粪池进展局部处理，然后在排到室外排水系统；涮洗、淋浴和洗涤废水，污染程度较轻，几乎不含固体杂质，由生活排水系统收集直接排到室外排水系统，或者作为中水系统较好的中水水源。

2.1.2工业废水排水系统该系统的任务是排除工艺生产过程中产生的废水。

工业污〔废〕水因生产的产品、工艺流程的种类繁多，其水质也非常复杂。

为便于污〔废〕水的处理和综合利用，按污染程度可分为生产污水和生产废水。

生产污水污染程度较重，需要经过处理，到达排放标准后才能排入室外排水系统；生产废水污染程度较轻，可直接排放，或经过简单处理重复利用。

2.1.3雨〔雪〕水排水系统屋面雨水排除系统用以收集排除降落在建筑屋面上的雨水和融化的雪水。

降雨初期，雨水中含有从屋面冲刷下来的灰尘，污染程度轻，可直接排放。

建筑内部排水体制分为分流制和合流制两种。

分别设置管道将以上三种污〔废〕水合流排放，那么称为合流制建筑排水。

确定建筑排水体制i，要综合考虑的因素有：建筑物排放污〔废〕水的性质和污染程度、室外排水体制、综合利用情况等。

2.2排水系统的组成2.2.1污废水受水器污废水受水器是指用来接纳、收集污废水器具。

它是建筑内部排水系统的起点。

如室内的卫生器具、生产设备受水器与雨水斗等。

2.2.2排水管系统排水管系统是由器具排水管。

给水排水常用管材、管件及附件有哪些1给水常用管材和管件常用给水管材一般有钢管、铜管、铸铁管和塑料管及复合管材。

但必须注意：生活用水的给水管必须是无毒的。

（1）钢管钢管有焊接钢管（常用）、无缝钢管两种。

规格以公称直径（也称公称口径、公称通径）表示，即用字母DN其后附加公称直径数值（内径）。

例如DN40，则表示公称直径为40mm 。

无缝钢管则以外径乘以壁厚来表示规格。

（2）铜管主要优点在于其具有很强的抗锈蚀能力，强度高，可塑性强，坚固耐用能承受较高的外力负荷，热胀冷缩系数小，能抗高温环境，防火性能也较好使用寿命长，可完全被回收利用，不污染环境。

其主要缺点是价格较高。

（3）铸铁管与钢管相比具有耐腐蚀性强、造价低、耐久性好等优点，适合于埋地敷设。

缺点是质脆、重量大、单管长度小等。

（4）塑料管优点是化学性能稳定、耐腐蚀、重量轻，管内壁光滑、加工安装方便等。

常用的塑料管材有：三型聚丙烯（PP-R）管材聚丁烯（PB）管材交联聚乙烯（PEX）管材（5）复合管材钢塑复合（SP）管材铝塑复合（PAP）管材。

除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观等优点。

2排水管材、管件排水塑料管：目前在建筑内使用的排水塑料管是硬聚氯乙烯塑料管(简称UPVC管)。

具有良好的化学稳定性和耐腐蚀性，重量轻、内外表面光滑、不易结垢、容易切割等特点。

采用承插粘接。

铸铁管：现在常用的排水铸铁管是离心铸铁管，管壁薄而均匀，重量轻，采用不锈钢带、橡胶密封圈、卡紧螺栓连接。

具有安装更换管道方便、美观的特点。

但是造价较高。

焊接钢管：主要用于洗脸盆、小便器、浴盆等卫生器具与横支管间的连接短管，管径一般为32、40、50mm。

无缝钢管：用于检修困难、机器设备振动较大的地方的管段及管道压力较高的非腐蚀性排水管。

通常采用焊接或法兰连接。

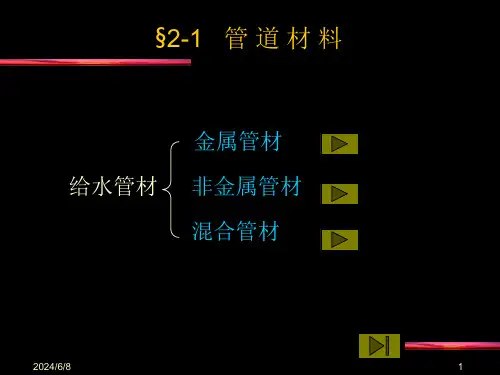

建筑给排水系统常用管材有金属管和非金属管两大类。

其中金属管包括钢管，铜管，铸铁管等；非金属管包括塑料管，复合管，钢筋混凝土管，石棉水泥管等。

1.金属管(1) 钢管。

钢管分为焊接钢管和无缝钢管。

焊接钢管分为螺旋缝焊和直焊钢管，螺旋缝焊钢管分为自动埋弧焊接钢管和髙频焊接钢管，直焊钢管又分为普通直焊钢管和不锈焊接钢管。

无缝钢管按制造方法分为热轧管和冷轧管，其精度分为普通和高级两种。

钢管强度高，无缝钢管的耐压程度大于普通钢管，耐震动，质量轻。

但无缝钢管工艺复杂，造价高，一般应用很少，只有当焊接钢管不能满足压力情况的要求下才采用。

钢管连接方法有焊接，法兰连接，小口径管可用螺纹接口。

钢管优点：耐压程度高，接头方便且数量少，长度长，内表面光滑水力条件好等。

缺点：耐腐蚀性差造价高。

(2) 铜管。

铜管按其材质不同分为：纯铜管，青铜管和黄铜管三大类。

纯铜管依其是否否覆塑又分为纯铜光管，纯铜覆塑冷水管及紫铜覆塑热水管。

国标无缝铜水管和铜气管（GB/T 18033-2007）按其壁厚不同分为：A,B,C三种型号的铜管，其中A型管为厚壁型，适用于较高压力用途；B型管适用于一般用途；C型管为薄壁铜管。

铜管一般用嵌焊接口，卡套式或法兰连接。

铜管优点：铜的化学性质稳定，耐腐蚀，耐热，可长期使用；机械性能好，耐压强度高，同时韧性好，延展性高，具有优良的抗震，抗冲击性能；使用卫生性能好，它对某些细菌的生长有抑制作用，同时铜还是人梯1所需的微量元素之一。

缺点：导热快，价格较高。

(3)铸铁管。

给水铸铁管按制造材质不同分为给水灰口铸铁管和给水球墨铸铁管两种。

常用的给水球墨铸铁管具有强度高，韧性大，密闭性能佳，抗腐蚀能力强等优点。

给水铸铁管能承受较大工作压力，价格相对较低，适合于埋设地下，因而被大量用于外部给水管上。

但是它的缺点是质硬而脆，质量大，施工困难。

铸铁管常用承插和法兰连接。

2．非金属管(1) 塑料管。

塑料管是合成树脂加添加剂经熔融成型加工而成的制品。
