排水管材与排水附件

四、排水系统的组成7－2 排水管材及附件一、常用排水管材生活污水管道一般采用排水铸铁管或硬聚氯乙烯管；当管径小于50时，可采用钢管；生活污水埋地管道可采用带釉的陶土管。

1、排水铸铁管管材耐腐蚀性能强，直管长度一般为1.0~1.5m。

其连接方式为承插连接，常用的接口材料有普通水泥接口、石棉水泥接口、膨胀水泥接口等。

在高层建筑中，有抗震要求地区的建筑物排水管道应采用柔性接口。

淘汰砂模铸造铸铁排水管用于室内排水管道，推广UPVC和符合《排水用柔性接口铸铁管及管件》（GB/T12772-1999）的柔性接口机制铸铁排水管。

2、塑料管硬聚氯乙烯管（UPVC）、聚丙烯管（PP）、聚丁烯管（PB）和工程塑料管（ABS）排水塑料管道连接方法：粘接、橡胶圈连接、螺纹连接。

应用排水塑料管时，应注意的问题：1、污水连续排放时，水温不大于40℃，瞬时排放温度不大于60℃。

2、受环境温度和污水温度变化而引起长度伸缩，为了消除管道受温度影响而产生的胀缩，通常采用设伸缩节的方法。

二、排水管道附件1、存水弯（水封管）存水弯是设置在卫生器具排水支管上及生产污（废）水受水器泄水口下方的排水附件。

其构造有S型和P型两种。

在弯曲段内存有50~100㎜高度的水柱，称作水封，其作用是阻隔排水管道内的气体通过卫生器具进入建筑内而污染环境。

存水弯的最小水封高度不得小于50㎜。

当卫生器具的构造已有存水弯时，在排水口以下可不设存水弯。

2、检查口与清扫口检查口是一个带盖板的开口短管，安装高度从地面至检查口中心为1.0m。

清扫口一般设在排水横管上，清扫口顶与地面相平。

横管始端的清扫口与管道垂直的墙面距离不得小于0.15m。

埋地管道上的检查口应设在检查井内，检查井直径不得小于0.7m。

3、通气帽在通气管顶端应设通气帽，以防止杂物进入管内。

甲型通气帽采用20号铁丝编绕成螺旋形网罩，可用于气候较暖和的地区；乙型通气帽采用镀锌铁皮制成，适用于冬季室外温度低于－12℃的地区，它可避免因潮气结冰霜封闭网罩而堵塞通气口的现象发生。

给排水工程施工中的施工材料在给排水工程的施工过程中，选择合适的施工材料是保证工程质量和安全的重要因素之一。

本文将对给排水工程中常用的施工材料进行介绍，包括管材、阀门、附件及密封材料。

一、管材1. PVC管材：聚氯乙烯管材是给排水工程中常见的材料之一，具有重量轻、强度高、抗腐蚀等优点。

其主要用于给水系统、排水系统及雨水收集系统等。

2. PE管材：聚乙烯管材是一种耐腐蚀、耐热性好的材料，适用于给排水工程中的农田排水、供水、排水等领域。

3. 铸铁管材：铸铁管材具有强度高、耐腐蚀、耐高温等优点，广泛应用于给水、排水系统中。

二、阀门1. 截止阀：常用于给水系统中，用于控制管道流量。

主要有手动截止阀和电动截止阀两种类型，具有结构简单、操作方便等特点。

2. 角阀：通常用于卫生间等小型管道系统，常见于水龙头下方，用于控制水流开关。

3. 蝶阀：主要用于大口径管道系统，通过旋转阀盘来控制介质流量，具有启闭快速、结构简单等特点。

三、附件1. 弯头、三通、四通：这些附件是给排水工程中常见的连接件，用于改变管道的流向和分支，保证管道的流畅通畅。

2. 法兰：用于连接管道和设备的部件，具有方便拆装、密封性好等特点。

3. 管帽：用于封闭管道的一种附件，常见于工程施工的初期或者维修时使用。

四、密封材料1. 橡胶密封圈：常用于管道连接部位的密封，具有良好的弹性和耐腐蚀性。

2. 塑料密封胶：适用于各种材质管道连接的密封，具有良好的密封效果和抗老化性能。

综上所述，给排水工程中的施工材料涵盖了管材、阀门、附件及密封材料等多个方面。

在选择和使用这些材料时，施工方需要根据具体工程要求和环境条件进行合理搭配，以确保工程的质量和安全。

选用合适的施工材料不仅能够提高工程的使用寿命，还能够减少维护和维修成本，达到经济高效的目标。

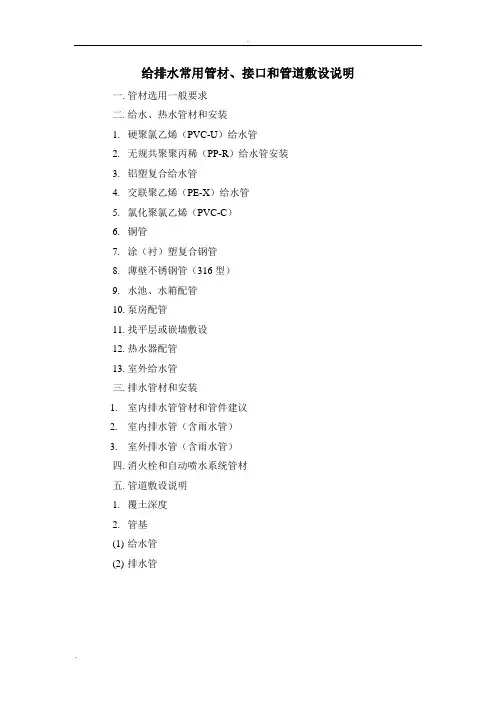

给排水常用管材、接口和管道敷设说明一.管材选用一般要求二.给水、热水管材和安装1.硬聚氯乙烯（PVC-U）给水管2.无规共聚聚丙稀（PP-R）给水管安装3.铝塑复合给水管4.交联聚乙烯（PE-X）给水管5.氯化聚氯乙烯（PVC-C）6.铜管7.涂（衬）塑复合钢管8.薄壁不锈钢管（316型）9.水池、水箱配管10.泵房配管11.找平层或嵌墙敷设12.热水器配管13.室外给水管三.排水管材和安装1.室内排水管管材和管件建议2.室内排水管（含雨水管）3.室外排水管（含雨水管）四.消火栓和自动喷水系统管材五.管道敷设说明1.覆土深度2.管基(1)给水管(2)排水管一、管材选用一般要求1.管材、管件应符合国家现行产品标准，并宜采用同一生产厂家的相应配套产品。

2.管材、管件公称压力（包括管道接口耐压）应与管道工作压力匹配，管道内工作压力不得大于产品标准标定的公称压力或标称的允许工作压力。

3.生活给水管材、管件所涉材料必须符合现行生活饮用水卫生标准。

4.规范要求（见建筑给水排水设计规范3.4.1～3.4.4条）（1）给水管：①室外埋地给水管材应选耐腐蚀和能承受相应地面负荷能力的管材。

一般可选用塑料给水管、有防腐衬里的铸铁给水管和经可靠防腐处理的钢管。

管内壁的防腐材料，应符合现行的国家有关卫生标准的要求。

②室内给水管应选耐腐、安装连接方便可靠的管材。

一般可选用塑料给水管、塑料和金属复合管，铜管、不锈钢管及经可靠防腐处理的钢管。

③高层建筑给水立管不宜采用塑料管。

（2）排水管（规范4.5.1条）：①室外埋地应优先采用埋地排水塑料管。

②室内：排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。

③连续排水温度＞40℃时，应采用金属排水管或耐热塑料排水管。

④排水压力管可用耐压塑料管、金属管或钢塑复合管。

（3）雨水管（规范4.9.26条规定）：①重力流排水系统多层建筑宜采用排水塑料管，高层建筑宜采用耐腐蚀的金属管、承压塑料管。

第七章给水管道材料与附件（一）教学要求了解常用的给水管道材料和附件（二）教学内容1、给水管道材料2、给水管道附件及附属构筑物（三）重点：给水管道材料第一节给水管道材料与配件一、给水管道材料对给水管道的要求：水力条件好、安装简便、快速可靠、维护工作量少。

同时管道的化学稳定性高，耐腐、质轻、韧性好、寿命长、折旧费用低。

给水管材常可以分为金属管材料、非金属管材料和复合材料三大类。

1．金属管目前常用的金属管主要有：钢管、镀锌管、铸铁管、铜管。

铜管价格较高，主要用于热水管道。

钢管分为焊接钢管和无缝钢管两大类，焊接钢管有直缝钢管和螺旋卷焊钢管，钢管的优点是强度高、耐振动、重量轻、长度大、接头少和加工接口方便等。

镀锌管道仍作为建筑给水管的主要管材，它比钢管价格低，但防腐性差，铸铁管一般包括普通灰口铸铁管，铸钛球墨铸铁管和球墨铸铁管。

2．塑料管材用于给水管道工程的塑料管材有UPVC管，PE管、PB管、PEX管、PP-C管、PP-R管。

重量轻、便于运输及安装、管道内壁光滑阻力系数小、防腐性能良好、对水质不构成二次污染却都是共同的。

（1）硬聚氨乙烯管（UPVC ）管（2）聚乙烯管（PE 管）（3）聚丁烯管道（阳管）（4）交联聚乙烯（PEX ）管（5）聚丙烯共聚物PP-R、PP-C 管3．复合管（1 ）玻璃钢管（FRP 管）玻璃钢管属热固性塑料管。

玻璃钢管重量轻（约为钢管的l/2），承压能力高、内壁光滑、耐腐蚀、施工安装方便，但价格高于钢管（约 1.5 倍）。

（2）耐冲击UPVC 管（Hl-3P ）耐冲击UPVC 管是将已有的UPVC 管通过物理和化学处理，形成具有高密度硬质中心层和耐冲击内外硬质属的三层结构，用以改善普通UPVC 管抗低温冲击强度低的缺陷，实验证实这种三层结构的管道比铸铁给水管有更高的耐冲击强度和拉伸强度。

(3)钢骨架塑复合管以钢丝为增强体，塑料(高密度聚乙烯HDPE )为基体，采用钢 丝点焊成网和挤出塑料真空填注同步进行， 在生产线上连续拉膜成型。

建筑给排水工程基础知识壹建筑给水常用管材及附件1.钢管及其管道连接方法。

图2－1钢管螺纹连接的管道配件及连接方法※掌握管件的连接及连接方法并能计算出给水管道系统中所需管件是对管道图熟悉程度的一个重要标志。

在给水系统图中，管件并无特殊图例，这时只能根据管径尺寸的标注和管向的变化计算出各种管件。

如下表为常见的管件计算举例。

2.给水铸铁管及其管件3.给水塑料管由于镀锌钢管易锈蚀、腐化水质的问题，因此给水塑料管的应用日趋广泛，在发达国家和我国部分城市已限制镀锌钢管在建筑生活给水系统中使用。

4.附件（1）给水附件1）配水附件配水附件的形式较多，有早期用于洗涤盆、污水盘、洗槽上的球形阀式配水龙头，旋转90°即可完全开启的旋塞式配水龙头，用于洗脸盆、浴盆上冷热水混合龙头，沐浴用的莲蓬头，化验盆使用的鹅颈三联龙头，医院使用的脚踩龙头，以及延时自闭式龙头和红外线电子自控龙头等。

2）控制附件图2.3控制附件（a）截止阀（b）闸阀（c）升降式止回阀（d）旋启式止回阀（e）浮球阀贰建筑排水常用管材及附件1.排水铸铁管及其管件直径为50～200mm，壁厚一般为4～7mm，直管长度一般为1.0～1.5m，其管端形状只有承插式一种，接口形式为承插连接。

图2.5排水管件1—90°弯头；2—45°弯头；3—乙字管；4—双承管；5－管箍（套筒）；6—大小头；7—斜三通；8—正三通；9—斜四通；10—正四通；11—P弯；12—S弯2.塑料管及其管件（略）国家建设部等部门已明确指出，要求城市新建多层建筑必须要使用排水塑料管。

DN50、75、100、150。

长度4～6m。

3.排水管道附件（1）存水弯（水封管）是设置在卫生器具排水支管上及生产污（废）水受水器泄水口下方的排水附件，其构造一般有S型和P型两种。

S型存水弯－－适用于排水横管距卫生器具出水口较近位置的连接。

P型存水弯－－适用于排水横管距卫生器具出水口较远位置的连接。

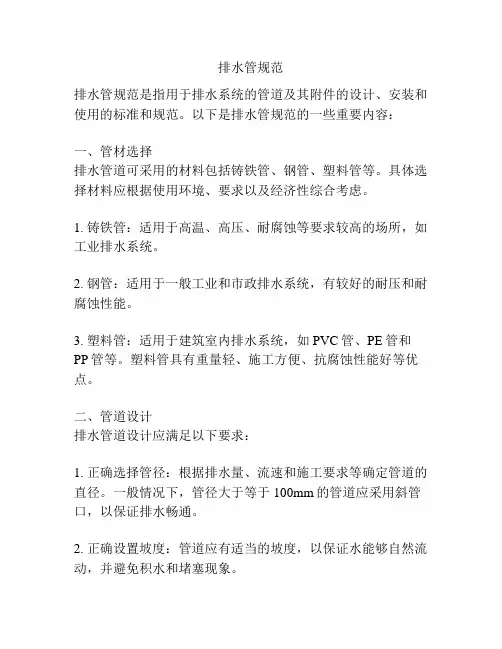

排水管规范排水管规范是指用于排水系统的管道及其附件的设计、安装和使用的标准和规范。

以下是排水管规范的一些重要内容：一、管材选择排水管道可采用的材料包括铸铁管、钢管、塑料管等。

具体选择材料应根据使用环境、要求以及经济性综合考虑。

1. 铸铁管：适用于高温、高压、耐腐蚀等要求较高的场所，如工业排水系统。

2. 钢管：适用于一般工业和市政排水系统，有较好的耐压和耐腐蚀性能。

3. 塑料管：适用于建筑室内排水系统，如PVC管、PE管和PP管等。

塑料管具有重量轻、施工方便、抗腐蚀性能好等优点。

二、管道设计排水管道设计应满足以下要求：1. 正确选择管径：根据排水量、流速和施工要求等确定管道的直径。

一般情况下，管径大于等于100mm的管道应采用斜管口，以保证排水畅通。

2. 正确设置坡度：管道应有适当的坡度，以保证水能够自然流动，并避免积水和堵塞现象。

3. 合理设置渐变段：在管道转弯处、分支处等位置，应设置渐变段，避免水流冲击引起排水异常。

4. 良好的防水措施：对于室内的排水管道，管道周围应设置防水层，以防止漏水引起损坏。

三、管道安装排水管道的安装应符合以下要求：1. 安装前清理：管道在安装前应清理干净，并检查管道是否有破损或腐蚀等情况。

2. 连接方式：管道的连接应采用合适的接头和密封材料，保证连接的牢固和密封性。

3. 固定支架：管道在安装时应设置支架，确保管道不会产生断裂或震动，并能够承受外力作用。

4. 检查井设置：排水系统中应设置检查井，用于检查和维护管道的畅通。

5. 导向装置：管道转弯处应设置导向装置，以确保管道的顺利连接和通畅。

四、管道使用和维护排水管道的使用和维护应遵循以下原则：1. 正确使用：管道应用于排水系统，禁止任何其他物质的排放，以免引起堵塞等问题。

2. 定期检查：对排水管道进行定期检查，发现问题及时处理，如有需要，进行清洗和疏通。

3. 管道防腐保护：对于外露的排水管道，应进行防腐处理，以延长使用寿命。

给水排水常用管材、管件及附件有哪些1给水常用管材和管件常用给水管材一般有钢管、铜管、铸铁管和塑料管及复合管材。

但必须注意：生活用水的给水管必须是无毒的。

（1）钢管钢管有焊接钢管（常用）、无缝钢管两种。

规格以公称直径（也称公称口径、公称通径）表示，即用字母DN其后附加公称直径数值（内径）。

例如DN40，则表示公称直径为40mm 。

无缝钢管则以外径乘以壁厚来表示规格。

（2）铜管主要优点在于其具有很强的抗锈蚀能力，强度高，可塑性强，坚固耐用能承受较高的外力负荷，热胀冷缩系数小，能抗高温环境，防火性能也较好使用寿命长，可完全被回收利用，不污染环境。

其主要缺点是价格较高。

（3）铸铁管与钢管相比具有耐腐蚀性强、造价低、耐久性好等优点，适合于埋地敷设。

缺点是质脆、重量大、单管长度小等。

（4）塑料管优点是化学性能稳定、耐腐蚀、重量轻，管内壁光滑、加工安装方便等。

常用的塑料管材有：三型聚丙烯（PP-R）管材聚丁烯（PB）管材交联聚乙烯（PEX）管材（5）复合管材钢塑复合（SP）管材铝塑复合（PAP）管材。

除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观等优点。

2排水管材、管件排水塑料管：目前在建筑内使用的排水塑料管是硬聚氯乙烯塑料管(简称UPVC管)。

具有良好的化学稳定性和耐腐蚀性，重量轻、内外表面光滑、不易结垢、容易切割等特点。

采用承插粘接。

铸铁管：现在常用的排水铸铁管是离心铸铁管，管壁薄而均匀，重量轻，采用不锈钢带、橡胶密封圈、卡紧螺栓连接。

具有安装更换管道方便、美观的特点。

但是造价较高。

焊接钢管：主要用于洗脸盆、小便器、浴盆等卫生器具与横支管间的连接短管，管径一般为32、40、50mm。

无缝钢管：用于检修困难、机器设备振动较大的地方的管段及管道压力较高的非腐蚀性排水管。

通常采用焊接或法兰连接。
