三视图的尺寸标注

定位尺寸——确定图形中线段间相对位置的尺寸。
标注尺寸注意事项
1、设计中的重要尺寸，要从基准单独直接标出。
2、当同一方向的尺寸出现多个基准时，为了突出主要 基准，明确辅助基准，保证尺寸标注不脱节，必须在辅 助基准和主要基准之间直接标出联系尺寸。
3、标注尺寸时不允许出现封闭的尺寸链。
4、标注尺寸要便于加工和测量。
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
尺寸界线
尺寸线
⑴ 尺寸线为细实线，一端或两端带有终端（箭头 或斜线）符号。
d ≈4d 尺寸线 45° 字高
d=图中粗实线宽度
⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 ⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。
全，没有多余或遗漏的尺寸。
清晰——尺寸排列整齐、清楚、识看方便。
3.1 尺寸标注的一般规定
⒈ 尺寸数值为机件的真实大小，与绘图比 例及绘图的准确度无关。 ⒉ 图样中的尺寸，以毫米为单位，如采用 其它单位时，则必须注明单位名称。 ⒊ 图中所注尺寸为零件完工后的尺寸，否 则应另加说明。 ⒋ 每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。 ⒌ 标注尺寸时，应尽量使用符号和缩写词。
三视图（三）
三视图的尺寸标注
尺寸标注的基本规定
1、物体的真实大小应以图样上所注的尺寸数值为依据， 与图形的大小及绘图的准确度无关 2、图样中的尺寸以毫米为单位时，不需标注计量单位 的符号和名称，如采用其他单位，则必须注明相应的计 量单位的符号或名称 3、图样中所标注的尺寸，应该是该图样所示物体的最后 完工的尺寸，否则应加以说明 4、物体的每一尺寸一般只标注一次，并应标注在反映该 结构最清晰的图形上

应为
应为 89
⑶ 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30°
16
16
10
16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将该
图线断开。
中心线断开
3.3 角度、直径、半径
⒈ 角度尺寸
60° 90°
25° 5°
⑴ 尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。
⒉ 尺寸线
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸线
尺寸界线超出箭头约2毫米
⑴ 尺寸线为细实线，一端或两端带有终端（箭头
或斜线）符号。
≈4d
d
尺寸线
字高
d=图中粗实线宽度
45°
16 10
89
⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。
⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。
符号“R”。
R6
R3
R5
⑵ 应标注在是圆弧的视图上。
R10 × R10
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”。
⑷ 当圆弧半径过大或在图纸范围内无法注出 圆心位置时的标注方法。
⒋ 狭小部位尺寸的标注
5 3 23 5 ● ●● ●
35 3 5
3
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
10 20
⑵ 角度数字一律水平写。通常写在尺寸 线的中断处，必要时允许写在尺寸线 的外面，或引出标注。
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注
符号“”。
10
10

3、尺寸应尽量注在视图外面,同方向的连续尺寸应尽量 放置在一条线上。
4、同心圆柱的直径尺寸尽量注在非圆视图上，圆弧的 半径尺寸则必须注在投影为圆弧的视图上。
5、尽量避免在虚线上标注尺寸。 6、应避免尺寸线与尺寸界线，尺寸线、尺寸界线与轮 廓线相交，相互平行的尺寸应按“小尺寸在内，大尺寸在 外”的原则排列。 7、内形尺寸与外形尺寸最好分别注在视图的两侧。
⑥
⑦
45
60
⑤
15
90
90 ①
②
20
60
30 ④
③
仔细看看，这张 图中的尺寸标注 有哪些错误？
60
15
正 确 的 标 注
90
30
20
图名 补画三视图并标注尺寸 姓名
比例 班级
成绩 座号
图名 补画三视图并标注尺寸 姓名
比例 班级
1:1 成绩 座号
置的尺寸。
总体尺寸：组合体外形大小的总长、总
宽、总高尺寸。
组合体的尺寸标注的方法和步骤
♦ 按形体分析法，将组合体分解为若干个
基本形体。
♦ 标注各基本形体的定形尺寸。 ♦ 选定尺寸基准，标注各基本形体之间的
定位尺寸。
♦ 标注组合体的总体尺寸。
标注尺寸要清晰，应注意以下几点：
1、尺寸应尽量标注在反映形体特征最明显的视图上。 2、同一基本形体的定形尺寸和定位尺寸尽量集中标注。
2•、高清度晰尺：寸小尽尺量寸在标内注，在 大主尺、寸左在视外图；之尽间量在。特征
视图上标注.
3有•尺、尺长寸完寸、线整线宽之：、与整间高轮体的的廓和间尺局线寸隔部之，为都间不、 遗6-漏7m，m 不重复.
平面立体的尺寸标注方法：标注底面形状和高度尺寸。

(1)
(2)
R
Φ
2-Φ
Φ
请点击解答显示其内容
练习3、指出尺寸标注上得错漏并改正
之。
请点击解答显示其内容
截切、相贯体尺寸标注示例
请点击鼠标左键显示后面内容
四、 标注要点
11、 零件上得相贯线、截交线处不注尺寸(可由投影 关系求得)尽量将尺寸集中注在主视图上; 截交线处尺寸不注
只注截切面定位尺寸
R
Φ
相贯线处尺寸不注 截交线处尺寸不注
请点击鼠标左键显示后面内容
45º
四、 标注要点
12、零件上得角度尺寸线为弧线,角度数值一律正写,不可倾斜。
23mm
30 ①应从轮廓线、轴线或对称中心线处引出。
②为细实线,伸出尺寸线23mm,并与尺寸线垂直。
①不可注在轮廓线延长处或与轴线、对称线重合。
尺寸线
②为细实线,与轮廓线平行,二尺寸线间距约7mm。
③尺寸箭头为: 粗1b,长4b左右(b=粗实线粗)。
①注在尺寸线上或左方,字头向上或左,垂直于尺寸线。 尺寸数字 ②任何图线不得穿过尺寸数字,应断开线或引出填写。
三视图教程尺寸标注
一、 尺寸概述
零件图中得尺寸就是加工零件得重要依据,尺寸注不全或不准 确都会难以生产或造成废品,因此必须一丝不苟得标注尺寸。
标注尺寸得要求:正确、完全、清晰、合理。
1、基本规则
① 机件得实际大小以所注尺寸数值为准。
② 所注尺寸数值以毫米(mm)为单位时,只 注数值不注单位,否则应注明相应单位。
90
45
15
120
13、基本形体以及常见底板、凸缘得尺寸标注。
请点击鼠标左键显示后面内容
15º

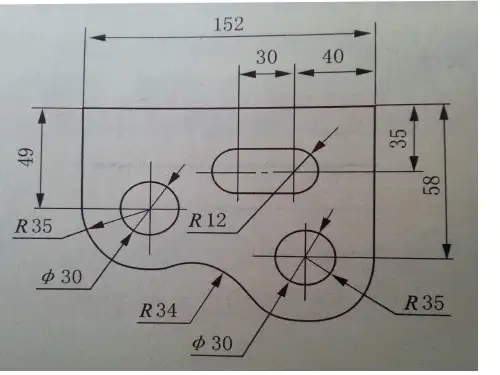

练习1、指出尺寸标注上得错误:

16
161016 Nhomakorabea16⑷ 尺寸数字不可被任何图线所通过，否则必须将该
图线断开。
中心线断开
.
3.3 角度、直径、半径
⒈ 角度尺寸
60° 90°
25° 5°
⑴ 尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。
⑵ 角度数字一律水平写。通常写在尺寸 线的中断处，必要时允许写在尺寸线 的外面，或引出标注。
⑴ 一般应注在尺寸线的上方，也可注在尺寸线的
中断处。 ⑵ 尺寸数字应按国标要求书写，并且水平方向字
头向上，垂直方向字头向左，字高3.5mm。
89
如:“89”
89
应为
.
应为 89
⑶ 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30°
⒉ 图样中的尺寸，以毫米为单位，如采用 其它单位时，则必须注明单位名称。
⒊ 图中所注尺寸为零件完工后的尺寸，否 则应另加说明。
⒋ 每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。
⒌ 标注尺寸时，应尽量使用符号和缩写词。
.
尺寸标注中常用符号和缩写词
名称 直径 半径 圆球直径 圆球半径 厚度 45°倒角
符号或 缩写词
R S SR t C
名称 均布 正方形 深度
符号或 缩写词
EQS
沉孔或锪平 埋头孔
.
3.2 尺寸组成
⒈ 尺寸界线 尺寸界线为细实线，并应由轮廓线、轴线或
对称中心线处引出，也可用这些线代替。
⒉ 尺寸线
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸线
尺寸界线超出箭头约2毫米

S10
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注 符号“R”。
R6 R5 R3
⑵ 应标注在是圆弧的视图上。
R10 R10 ×
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”。
⑷ 当圆弧半径过大或在图纸范围内无法注出 圆心位置时的标注方法。
⒋ 狭小部位尺寸的标注
5 3 23 5
● ● ● ●
3 5
3 5 3
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
5× 8 10

20
4×20=80 100
⑵ 沿圆周均匀分布
15°
8× 6 EQS
8× 6
当图中孔 的定位与 分布已明 确时，可 省略EQS。
⒍ 断面为正方形结构的标注
16×16
18×18 16 18
⒎ 均匀厚度板状零件的标注
不必另画视图表示厚度
通过尺寸标注，可使视图数量减少，而且以少为佳。
标注尺寸的三要素
一个完整的尺寸应包括尺寸界线、尺寸线和尺寸数字三 个基本要素。
尺寸线
尺寸界线
其作用分为定形尺寸和定位尺寸两 类，有时同一尺寸既有定形尺寸的作用，又有定位尺 寸的作用。在标注和分析尺寸时，首先必须确定基准。 基准——标注尺寸的起点，是根据机械制造的要求来选 择的。一般取机件的底面、端面、对称中心、轴线作为 基准。基准的选择要便于加工和测量。 定形尺寸——确定图形中各线段形状大小的尺寸。如： 直线的长度，圆及圆弧的直径或半径，角度的大小等。
三视图（三）
三视图的尺寸标注
尺寸标注的基本规定
1、物体的真实大小应以图样上所注的尺寸数值为依据， 与图形的大小及绘图的准确度无关 2、图样中的尺寸以毫米为单位时，不需标注计量单位 的符号和名称，如采用其他单位，则必须注明相应的计 量单位的符号或名称 3、图样中所标注的尺寸，应该是该图样所示物体的最后 完工的尺寸，否则应加以说明 4、物体的每一尺寸一般只标注一次，并应标注在反映该 结构最清晰的图形上

二、切割体和相贯体的尺寸标注 1、切割体的尺寸标注 切割体是指带有切口、槽和穿孔的基本体。切割体的尺寸标注方法：除应标注基本体的定形尺寸外，还要标注截切平面的定位尺寸和开槽或穿孔的定形定位尺寸。 注意：截交线为截平面截断立体后自然形成的交线，因此不标注截交线的尺寸。 §5-3 组合体三视图的尺寸标注
基本体的尺寸标注 要标注组合体的尺寸，应先掌握基本体的尺寸标注的方法。 常见基本形体的尺寸标注方法如下图所示。 平面立体的尺寸标注方法：标注底面形状和高度尺寸。 5-3 组合体三视图的尺寸标注
5-3 组合体三视图的尺寸标注
基本体的尺寸标注 回转体的尺寸标注方法：标注底面圆直径和高度尺寸。底面圆直径要标注在非圆视图上。
5-3 组合体三视图的尺寸标注
相贯体的尺寸标注
5-3 组合体三视图的尺寸标注
五、标注尺寸要清晰，应注意以下几点： 1、尺寸应尽量标注在反映形体特征最明显的视图上。 2、同一基本形体的定形尺寸和定位尺寸尽量集中标注。 3、尺寸应尽量注在视图外面,同方向的连续尺寸应尽量放置在一条线上。 4、同心圆柱的直径尺寸尽量注在非圆视图上，圆弧的半径尺寸则必须注在投影为圆弧的视图上。 5、尽量避免在虚线上标注尺寸。 6、应避免尺寸线与尺寸界线，尺寸线、尺寸界线与轮廓线相交，相互平行的尺寸应按“小尺寸在内，大尺寸在外”的原则排列。 7、内形尺寸与外形尺寸最好分别注在视图的两侧。
§5-3 组合体三视图的尺寸标注
组合体的视图只能表达其形状，而组合体的大小以及组合体上各部分的相对位置，则要由视图上的尺寸来确定。
组合体尺寸标注的要求是： 正确：应符合国家标准 的规定； 完整：尺寸要完整，不 重复，不遗漏； 清晰：尺寸数字注写清 晰，尺寸排列整齐。
§5-3 组合体三视图的尺寸标注

三视图旳尺寸标注
一、尺寸标注旳基本要求
(1) 正确 尺寸标注符合国家原则旳规定，即严格遵守国家原则《机械
制图》(GB4458.4-84)旳规定。
(2) 完整 要能完全拟定出物体旳形状和大小， 不漏掉，不重复。
(3) 清晰 尺寸旳布局要清晰,便于看图和查找尺寸。
不以mm为单位
25
需注出单位符号
25 40
3. 圆旳直径
(1) 直径尺寸应在尺寸数字前加注符号“”。
(2) 尺寸线应经过圆心，其终端画成箭头。 (3) 整圆或不小于半圆应注直径。
4. 圆弧半径
R10 ×R10
(1)半径尺寸数字前加注符号“R ”。 (2)半径尺寸必须注在投影为圆弧旳图形上，
且尺寸线或其延长线应经过圆心。 (3)不大于或等于半圆旳圆弧应注半径尺寸。
18
5. 球面
标注球面直径或半径时，应在“”或“R ”前面加注
符号“S ”。对原则件，轴或手柄旳前端，在不引起误解旳 情况下，能够省略符号“s” 。
6. 狭小部位旳注法
4
5
323
343
3 2 3 4
在没有足够位置画箭头或注写数字时，可按上图旳形式注写。
7. 小半径注法
R5
R3 R3
在没有足够位置画箭头或注写数字时，可按上图旳形式注写。
三 尺寸构成
尺寸数字
数字高度约3.5毫米
箭头
尺寸界线 尺寸线
尺寸线间距不小于7毫米 尺寸界线超出箭头约25毫米
尺寸旳构3) 尺寸数字 (4)尺寸终端
1. 尺寸界线
轮廓线作尺寸界线
中心线作尺寸界线
尺寸界线用细实线绘制，并应由图形旳轮廓 线、轴线或对称中心线处引出，也可利用轮廓 线、轴线或对称中心线作尺寸界线。

课程名称
3-3 组合体三视图的尺寸标注
教学班级
授课日期
授课教师
授课课时
4
教学
重、难点
重点：组合体三视图的尺寸标注
难点：组合体三视图的尺寸标注
教学方法
讲授法、演示法、练习法
学习用具
三角板、圆规、直尺、图纸
教学目标
知识目标 :
掌握组合体三视图的尺寸标注
能力目标 ：
熟练掌握组合体三视图的尺寸标注的方法，能够对简单的图进行尺寸标注
老师先对简单基本体进行讲解，让学生了解标注方法。然后再依次进行加深。学生根据老师的要求进行标注。
让学生学会简单的标注为主要目的。跟主要的是要求学生能够学会如何读。
尺寸标注本身是很难得，这个就需要循序渐进的进行。能够把学生教会标注更好，如果有困难，那就教会学生如何去读。
课堂总结
1、总结本节课知识点。
2、强调课堂重点、难点。
教学环节
教学过程
教学内容
师、生互动
设计意图
组织教学
检查出勤，师生问候
师生问好，
查看出勤
保证教学秩
序，进入教学
气氛。
导入新课
教师提问：
1、尺寸标注基本规则
2、尺寸标注三要素
教师把问题说给学生，学生根据老师的提问积极举手回答。
激发学生的
学习兴趣，调
动课堂学习
气氛。
新授知识
★标注尺寸的基本要求
正பைடு நூலகம் 完全清晰
老师对知识点重点强调，学生根据
老师的要求再进
行记录。
1、巩固本节课所学知识
2、了解学生对知识的掌握情况
作业布置
学生根据老师的要求记录作业。
巩固课堂所学知识。

通过尺寸标注，可使视图数量减少，而且以少为佳。
标注尺寸的三要素
一个完整的尺寸应包括尺寸界线、尺寸线和尺寸数字三 个基本要素。
尺寸线
尺寸界线
尺寸数字
尺寸分析
图形中的尺寸，按其作用分为定形尺寸和定位尺寸两 类，有时同一尺寸既有定形尺寸的作用，又有定位尺 寸的作用。在标注和分析尺寸时，首先必须确定基准。 基准——标注尺寸的起点，是根据机械制造的要求来选 择的。一般取机件的底面、端面、对称中心、轴线作为 基准。基准的选择要便于加工和测量。 定形尺寸——确定图形中各线段形状大小的尺寸。如： 直线的长度，圆及圆弧的直径或半径，角度的大小等。
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
尺寸界线
尺寸线
⑴ 尺寸线为细实线，一端或两端带有终端（箭头 或斜线）符号。
d ≈4d 尺寸线 45° 字高
d=图中粗实线宽度
⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 ⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。
三视图（三）
三视图的尺寸标注
尺寸标注的基本规定
1、物体的真实大小应以图样上所注的尺寸数值为依据， 与图形的大小及绘图的准确度无关 2、图样中的尺寸以毫米为单位时，不需标注计量单位 的符号和名称，如采用其他单位，则必须注明相应的计 量单位的符号或名称 3、图样中所标注的尺寸，应该是该图样所示物体的最后 完工的尺寸，否则应加以说明 4、物体的每一尺寸一般只标注一次，并应标注在反映该 结构最清晰的图形上
⒊ 尺寸数字
尺寸数字 C1.5
C1.5 数字高度3.5毫米
16
10
20 35
尺寸界线 尺寸线
这些间距＞7毫米, 最好不超过10毫米

定形尺寸：各组成部分的长、宽、高三个方向的大小
尺寸。
定位尺寸：组合体中各组成部分相对位置的尺寸。 总体尺寸：组合体外形大小的总长、总宽、总高尺寸。
四、组合体的尺寸标注的方法和步骤
♦ 按形体分析法，将组合体分解为若干个基本形体。 ♦ 标注各基本形体的定形尺寸。 ♦ 选定尺寸基准，标注各基本形体之间的定位尺寸。 ♦ 标注组合体的总体尺寸。

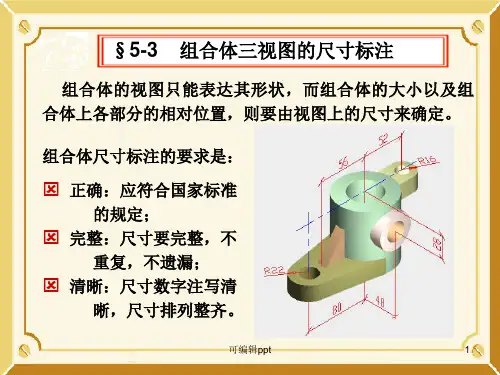

§5-3 组合体三视图的尺寸标注
组合体的视图只能表达其形状，而组合体的大小以及组 合体上各部分的相对位置，则要由视图上的尺寸来确定。
组合体尺寸标注的要求是：
正确：应符合国家标准
的规定；
完整：尺寸要完整，不
重复，不遗漏；
清晰：尺寸数字注写清
晰，尺寸排列整齐。
可编辑ppt
1
§5-3 组合体三视图的尺寸标注
一、基本体的尺寸标注 要标注组合体的尺寸，应先掌握基本体的尺寸标注的方法。 常见基本形体的尺寸标注方法如下图所示。
1、平面立体的尺寸标注方法：标注底面形状和高度尺寸。
可编辑ppt
Байду номын сангаас
2
§5-3 组合体三视图的尺寸标注
一、基本体的尺寸标注 2、回转体的尺寸标注方法：标注底面圆直径和高度尺寸。
底面圆直径要标注在非圆视图上。
可编辑ppt
3
§5-3 组合体三视图的尺寸标注
二、切割体和相贯体的尺寸标注 1、切割体的尺寸标注 切割体是指带有切口、槽和穿孔的基本体。切割体的
尺寸标注方法：除应标注基本体的定形尺寸外，还要标注 截切平面的定位尺寸和开槽或穿孔的定形定位尺寸。
注意：截交线为截平面截断立体后自然形成的交线，因
此不标注截交线的尺寸。
(c)

技术工人拿到这样的图样，能做 出符合要求的小板凳吗？
视图只能表达结 构的形状和结构 关系，不能表现 结构的真实大小， 必须由尺寸来确 定。
二、机械加工图
三视图及尺寸标注 必要的其他视图 标题栏和文字说明
（一）尺寸标注三要素
⒈ 尺寸界线 细实线，可用轮廓线 代替。
⒉ 尺寸线
正确、完全、清晰、合理
三、其他视图
线路图
剖视图
金属
金属
玻璃
巩固训练
王凯同学在学了“常见的技术图样”后，画出了自家桌子的 技术图样（如图所示）。请根据图样，在空格处填写相应内容
800
50 100
(1)王凯同学所画的技术图样属于
A．二视图 B．三视图
500
C．剖视图 D．正等轴测图 (2)桌面为 正方 形，其尺寸为 90cm；
回顾常见的技术图样：
草图、透视效果图、正等轴测图
常见的技术图样
1.正投影与三视图 2.形体的尺寸标注
一、三视图：
（一）什么是投影？
中心投影
斜投影
正投影
正投影：一束平行光线垂直射向投影面，得到的投影。
——视图
（二）视图（正投影）的基本性质
真实性
积聚性
收缩性
投影线与物体平 面垂直时，投影 反映实形(或实长)
细实线，两端箭头， 不能用其它图线代替
⒊ 尺寸数字
不可被任何图线所通过，真实尺寸大小，缺省为毫米。 水平：上方、向上，垂直：左侧、向左。
（二） 圆弧的标注
（1） 标注直径数字前加。
10
10
5 5
20
（2） 标注半径数字前加R。
R6
R3
R5
（3） ≤半圆标半径，大于半圆标直径

投射中心 物体 投影面 投射线 投影
斜投影法
正投影法
中心投影法
平行投影 法
投影法 投射线通过物体，向投影平面进行投射，并在该 面上得到图形的方法。
视图的投影过程
正投影法： ——投影光线与投影平面垂直时，在投影平面上得 到物体视图的方法。
画出下面各物体在屏幕上的正投影。
圆锥
球
圆柱
画出下面各物体在屏幕上的正投影。
2.标注尺寸的三要素
尺寸界线
尺寸线
= = = = = = = =
尺寸数字
a.尺寸界线 ①尺寸界线用细实线绘制； ②尺寸界线应由图形的轮廓线、轴线或对 称中心线引出。也可利用轮廓线、轴线或对 称中心线作为尺寸界线； ③尺寸界限一般与尺寸线垂直，并超出尺 寸线箭头2mm。
b.尺寸线 ①必须用细实线单独绘出不得由其它任何图 线代替也不得画在任何图线的延长线上。 ②尺寸线与尺寸线、尺寸线与轮廓线相距5～ 7mm。 ③尺寸线终端——箭头。
c.尺寸数字（包括符号） 用阿拉伯数字表示。数字不可被任 何图线通过，否则必须把图线断开。 图样上所注尺寸表示形体的真实大 小，形体的真实大小与图样的大小及绘 图的准确度无关。 机件的每一尺寸，一般只标注一次， 并应标注在反映该结构最清晰的图形上。
平面图标法
尺寸数字与图线重合怎么办？
尺寸数字书写有什么规定？
一个方向的投影能不能完整地表 达物体的形状和大小 ，能不能区 分不同的物体？
一般要从几个方向观察物体， 才能表达清楚物体的形状？
V
正 面 投 影 面
三视图的形成Z 高
主视图从前向后看
向后翻90度
W
左 视 图
从 左 向 右 看
X 长
