H级干式变压器的特点

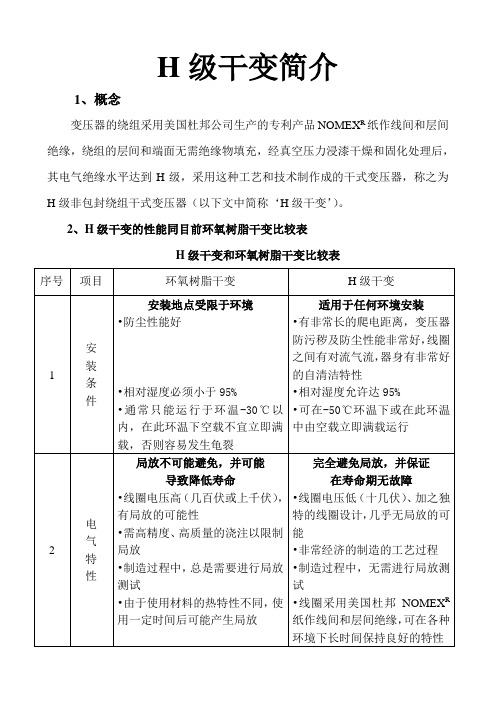

H级干变简介1、概念变压器的绕组采用美国杜邦公司生产的专利产品NOMEX R纸作线间和层间绝缘，绕组的层间和端面无需绝缘物填充，经真空压力浸漆干燥和固化处理后，其电气绝缘水平达到H级，采用这种工艺和技术制作成的干式变压器，称之为H级非包封绕组干式变压器（以下文中简称‘H级干变’）。

2、H级干变的性能同目前环氧树脂干变比较表H级干变和环氧树脂干变比较表综上比较H级干变性能优于环氧树脂干变。

2009年12月SG10型H级干式变压器使用及维护SG10型H级干式变压器的绕组采用美国杜邦公司生产的专利产品NOMEX R纸作线间和层间绝缘，绕组的层间和端面无需绝缘物填充，经真空压力浸漆干燥和160℃温度下高温固化处理后，其电气绝缘水平达到H级。

采用这种工艺和技术制作成的干式变压器，其运行温度达到180℃绝缘材料不会老化，绝缘性能不发生变化，但为保证产品的长期使用寿命、变压器的运行温度应控制在150℃以下。

目前我公司产品温度控制设计在90℃时变压器冷却风机启动，在125℃时控制器蜂鸣器报警，150℃时高压负荷开关跳闸。

变压器有下列情况之一者，应立即停下检修：a. 变压器内部声响很大，很不均匀，有爆裂声劈啪声等异常噪音。

b. 在正常冷却条件下,变压器温度不正常并不断上升。

c. 套管接线板和绝缘件有严重破损和放电痕迹。

d. 线圈端部有爬电现象及出现焦臭气味和冒烟现象。

每年应对变压器检查一次，检查和保养项目如下：a. 检查所有紧固件是否松动。

b. 高压侧金属压板缺口处的六只压钉绝缘垫是否完好无损，是否松动。

c. 铁轭垫块是否松动。

d. 用干燥的压缩空气除去器身上的灰尘。

四川省科威电工有限责任公司。

干式电力变压器的运行噪音
1、 电压问题 原因：电压高，会使变压器过励磁，响声增大且尖锐。 判断方法：采用较为准确的万用表进行测量低压输出 电压。 解决方法：根据低压侧输出电压，把分接档放在适合 档位。（降低低压输出电压）以此消除变压器的过励 磁现象，同时降低变压器的噪音。
干式电力变压器的运行噪音
干式电力变压器维护运行
(1) 巡视检查要点 在通常情况下，干式变压器无需特别维护。但 在多尘或有害物场所，检查时应特别注意绝缘子、 绕组的底部和端部有无积尘。平时运行巡视检查中 禁止触摸，注视观察应注意紧固部件有无松动发热， 绕组绝缘表面有无龟裂、爬电和碳化痕迹，声音是 否正常。 (2) 负荷监视 干式变压器有较强的过载能力，可容许短时间 过载。采用自然空气冷却(AN)，连续输出100%容量。 采用强迫空气冷却(AF)，输出容量可提高40%。
中国工程建设标准化协会规程 干式变压器规程（2000年版） 预防性试验（三年） 测量绕组直流电阻、绕组绝缘电阻、铁心绝缘电阻、 工频耐压、感应耐压。 主要配件：有载调压开关、温控温显装置、风冷装 置。 国标：
干式电力变压器试验
二、交接试验： 1、测量绕组连同套管直流电阻 2、检查所有分接头的变压比 3、检查三相结线组别 4、测量绕组连同套管绝缘电阻吸收比 5、绕组连同套管交流耐压试验 6、测量与铁芯绝缘紧固件的绝缘电阻 7、有载调压装置的检查和试验 8、额定电压下的冲击合闸试验 9、检查相位
2、风机、外壳、其他零部件的共振问题 原因：风机、外壳、其他零部件的共振将会产生 噪音，一般会误认为是变压器的噪音。 3、安装的问题 安装不好会加剧变压器振动，放大变压器的噪音。 1）变压器基础不牢固或不平整（一个角悬空）， 或者底板太薄。安装方式进行改造。 2）用槽钢把变压器架起来，会增加噪音。 在变压器小车下面加防震胶垫，可解决部分噪音。

H级绝缘敞开通风式干式变压器1 产品型号含义S G （B）□□ / □□特殊使用环境代号电压等级，kV额定容量，kVA性能水平代号低压采用铜箔绕制线圈外绝缘介质：G为空气“干”式冷却（H级绝缘产品）三相2 干式变压器使用条件：2．1自然环境条件安装场所：户内安装环境温度： -35℃~+45℃最大日温差： 35℃海拔高度：≤2000m相对湿度：日平均不大于95%，月平均不大于90%（25℃时）地震烈度：≤8级2．2冷却方式有空气自冷（AN）和强迫风冷（AF）两种。

对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证使用环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（空载损耗+负载损耗）需2~4 m3/min的风量选取。

3 执行标准GB1094.1－1996 《电力变压器第1部分总则》GB1094.2－1996 《电力变压器第2部分温升》GB1094.3－2003 《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》GB1094.5－2003 《电力变压器第5部分承受短路的能力》GB6450－1986 《干式电力变压器》GB／T10228－1997 《干式电力变压器技术参数和要求》GB4028－1993 《外壳防护等级》IEC726 《干式电力变压器》及其他有关现行标准。

4 性能参数表25 结构特点1.变压器采用杜邦雷力通H级绝缘敞开通风式结构，主要绝缘材料采用NOMEX纸，采用真空VPI浸漆高温固化工艺，产品具有绝缘等级高、过载能力强、安全可靠、环保节能等优异特点。

2.过载能力: 变压器允许短时间过载能力满足下表的要求3.当环境温度在40 ℃时，在自然风冷运行方式下可以满足带100%额定负荷长期运行。

在AF（强迫风冷）运行方式下,在环境温度不超过20 ℃下可以满足150%额定负荷长期运行和环境温度达到40 ℃带130%额定负荷长期运行。

以上数据仅供参考，我公司保留更改数据的权利。我公司可根据用户要求提供非标产品 (请提供详细资料) 。
P4.
35kV级及以下电压等级干式变压器
干式变压器订货需提供的参数表
相数 型号规格
□ 三相
□ 单相
容量 电压比及分接
（kV） 联结方式 阻抗电压 空载损耗 负载损耗 绝缘等级 额定频率 绝缘水平 环境温度 海拔高度 执行标准 风冷系统 温控系统 外壳防护等级 外壳颜色
10.5；
11
联结组 标号
Dyn11 或 Yyn0
空载 损耗 (W)
450 530 610 700 810 990 1100 1310 1510 1460 1710 1990 2350 2760 3400 4000 2760 3400 4000
不同的绝缘 耐热等级下的 负载损耗 (W)
H (145℃)
表11 短路 阻抗 (%)
4
6
8
P2.
35kV级及以下电压等级干式变压器
8 外形及安装尺寸
e
e
f
A
B
C
246 35 7
246 35 7
246 35 7
h g
SG(B)系列本体尺寸图
j
i
c
a
d
b
低压a、b、c级零相接线端子母排
60 30
0 相铜排 ( Ⅲ ~ Ⅵ )
Φ14
(18)
Ⅰ
30 B/2
B/2 B
1550×1200×1800
SG10-250/10
1180 760 660 660 400 200 115 1300 290 250 Ⅰ
1550×1200×1800

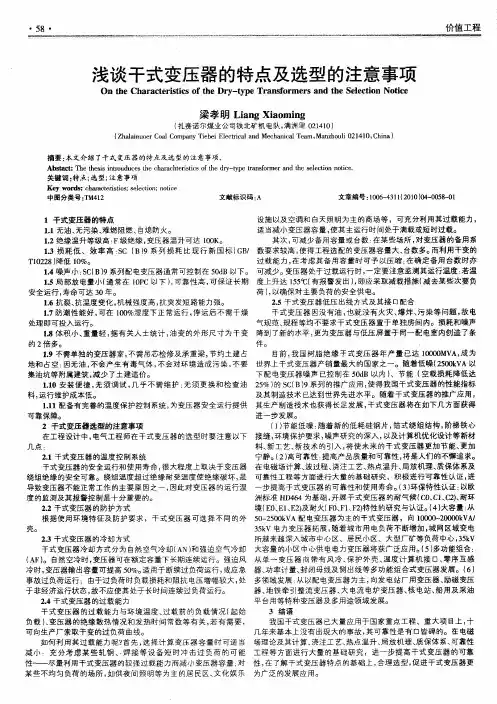

关键 词 ： ； 特点 选型 ； 注意事 项
Ｋｅ ｗｏ ｄｓ ｈ ｒ ｃｅｉｔｃ；ｓ ｌｃｉｎ ｏｉｅ ｙ ｒ ：ｃ ａａ ｔｒｓｉｓ ｅｅ ｔ ；ｎ ｔｃ ｏ
中 图分 类 号 ：Ｍ４ ２ Ｔ １
文献 标 识 码 ： Ａ
文章 编 号 ：０ ６ ４ １ （０ ００ — ０８ Ｏ １０ — ３ １２ ｔ ）４ ０ ５ － １
ቤተ መጻሕፍቲ ባይዱ
设施 以及 空调 和 白天 照 明 为 主 的商 场 等 ，可 充 分利 用 其 过 载能 力 ， １ 干式变压器的特点 适 当减 小 变压 器 容 量 ， 使其 主 运 行 时 间处 于 满载 或 短 时过 载 。 １ ． １无油 、 污 染 、 燃 阻 燃 、 无 难 自熄 防 火 。 其 次 ， 减 少 备用 容 量 或 台 数 ： 某 些 场 所 ， 变压 器 的备 用 系 可 在 对 １ ． 缘 温升 等 级 高 ： 绝 缘 ， ２绝 Ｆ级 变压 器 温 升 可达 １０ 。 ０ Ｋ 使 台数 多。 利用 于 变 的 而 １３损耗 低 、效 率 高 ：ｃ （ ９系列 损耗 比现 行新 国标 （ Ｂ 数要 求 较 高 ， 得 工程 选 配 的 变压 器 容 量 大 、 ． ｓ Ｂ） Ｇ／ 过载 能力， 在考虑其备用容量时可予以压缩 ； 在确定备用 台数 时亦 Ｔ ０２ ） １２ ８ 降低 ｌ％。 ０ 变压 器 处于 过载 运 行 时 ， 定 要注 意 监 测 其运 行 温度 ： 温 一 若 １ ． 声 小 ：Ｃ Ｂ） ４噪 Ｓ （ ９系列 配 电 变压 器通 常可 控 制 在 ５ ｄ ０ Ｂ以下 。 可 减 少 。 ５ ｏ（ ， 减去某些次要负 １ ． 部 放 电量 小 （ 常 在 １Ｐ 以下 ）可 靠 性 高 ， 保 证 长 期 度上升达 １５Ｃ 有报警发出 ）即应采取减载措施（ ５局 通 ０Ｃ ， 可 荷 ）以确 保 对 主 要 负荷 的安 全供 电。 ， 安全 运 行 ， 寿命 可达 ３ 。 ０年

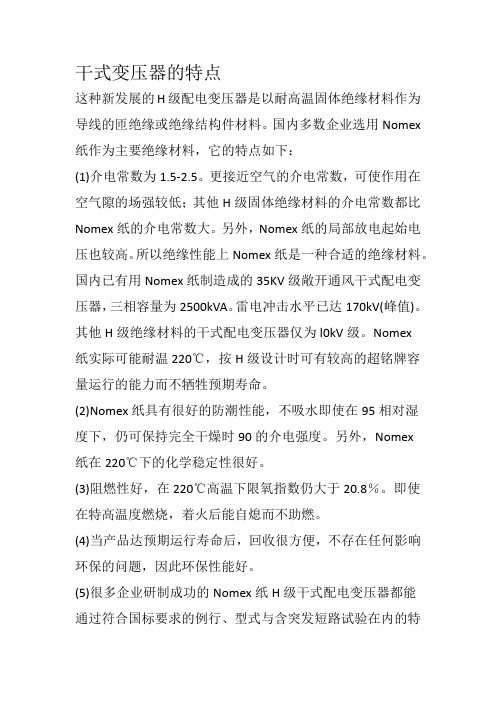

干式变压器的特点这种新发展的H级配电变压器是以耐高温固体绝缘材料作为导线的匝绝缘或绝缘结构件材料。

国内多数企业选用Nomex 纸作为主要绝缘材料，它的特点如下：(1)介电常数为1.5-2.5。

更接近空气的介电常数，可使作用在空气隙的场强较低；其他H级固体绝缘材料的介电常数都比Nomex纸的介电常数大。

另外，Nomex纸的局部放电起始电压也较高。

所以绝缘性能上Nomex纸是一种合适的绝缘材料。

国内已有用Nomex纸制造成的35KV级敞开通风干式配电变压器，三相容量为2500kVA。

雷电冲击水平已达170kV(峰值)。

其他H级绝缘材料的干式配电变压器仅为l0kV级。

Nomex纸实际可能耐温220℃，按H级设计时可有较高的超铭牌容量运行的能力而不牺牲预期寿命。

(2)Nomex纸具有很好的防潮性能，不吸水即使在95相对湿度下，仍可保持完全干燥时90的介电强度。

另外，Nomex纸在220℃下的化学稳定性很好。

(3)阻燃性好，在220℃高温下限氧指数仍大于20.8％。

即使在特高温度燃烧，着火后能自熄而不助燃。

(4)当产品达预期运行寿命后，回收很方便，不存在任何影响环保的问题，因此环保性能好。

(5)很多企业研制成功的Nomex纸H级干式配电变压器都能通过符合国标要求的例行、型式与含突发短路试验在内的特殊试验。

在技术性能上达到低损耗、低局放、低噪声与耐受短路机械力高的要求。

在国内已有较长时间安全运行经验。

设计的自由度较大，没有浇注模具的要求。

对于非包封型敞开通风干式H级配电变压器只要增加真空压力浸渍设备即可。

国内也有不用Nomex纸而用玻璃丝布作为H级固体绝缘材料的敞开通风H级干式配电变压器，工艺上采用真空浸渍设备，绕组中用陶瓷垫块，由于玻璃纤维的介电常数(约为5-6)比Nomex纸的介电常数高，陶瓷质介电常数也高，因此在设计时匝间电压限制得较低，生产此型干式配电变压器的关键是真空浸渍用漆，目前尚无国产漆，整个绝缘系统的质量取决于漆的质量。

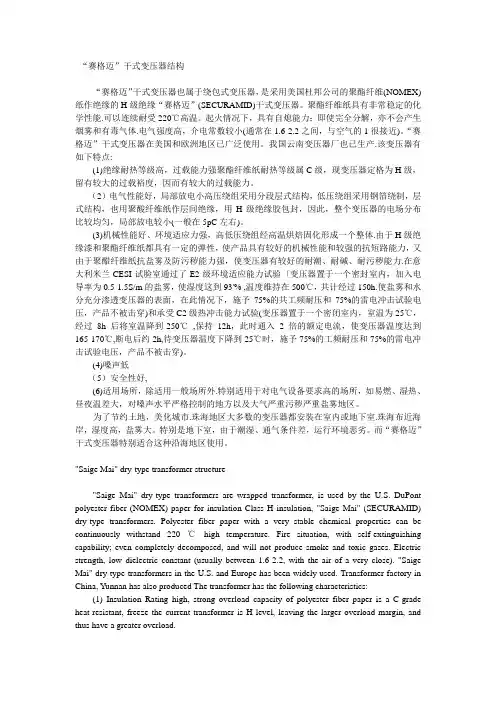

“赛格迈”干式变压器结构“赛格迈”干式变压器也属于绕包式变压器，是采用美国杜邦公司的聚酯纤维(NOMEX)纸作绝缘的H级绝缘“赛格迈”(SECURAMID)干式变压器。

聚酯纤维纸具有非常稳定的化学性能.可以连续耐受220℃高温。

起火情况下，具有自熄能力；即使完全分解，亦不会产生烟雾和有毒气体.电气强度高，介电常数较小(通常在1.6-2.2之间，与空气的1很接近)。

“赛格迈”干式变压器在美国和欧洲地区已广泛使用。

我国云南变压器厂也已生产.该变压器有如下特点:(1)绝缘耐热等级高，过载能力强聚酯纤维纸耐热等级属C级，现变压器定格为H级，留有较大的过载裕度，因而有较大的过载能力。

（2）电气性能好，局部放电小高压绕组采用分段层式结构，低压绕组采用钢箔绕制，层式结构，也用聚酸纤维纸作层间绝缘，用H级绝缘胶包封，因此，整个变压器的电场分布比较均匀，局部放电较小(一般在5pC左右)。

(3)机械性能好、环境适应力强，高低压绕组经高温烘焙固化形成一个整体.由于H级绝缘漆和聚酯纤维纸都具有一定的弹性，使产品具有较好的机械性能和较强的抗短路能力，又由于聚醋纤维纸抗盐雾及防污秽能力强，使变压器有较好的耐潮、耐碱、耐污秽能力.在意大利米兰CESI试脸室通过了E2级环境适应能力试验〔变压器置于一个密封室内，加入电导率为0.5-1.5S/m的盐雾，使湿度这到93'% ,温度维持在500℃，共计经过150h.使盐雾和水分充分渗透变压器的表面，在此情况下，施予75%的共工频耐压和75%的雷电冲击试验电压，产品不被击穿)和承受C2级热冲击能力试验(变压器置于一个密闭室内，室温为25℃，经过8h后将室温降到-250℃,保持12h，此时通入2倍的额定电流，使变压器温度达到165-170℃,断电后约2h,待变压器温度下降到25℃时，施予75%的工频耐压和75%的雷电冲击试验电压，产品不被击穿)。

(4)嗓声低（5）安全性好,(6)适用场所，除适用一般场所外.特别适用于对电气设备要求高的场所，如易燃、湿热、昼夜温差大，对嗓声水平严格控制的地方以及大气严重污秽严重盐雾地区。

的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
式变压器，变比为 6000V/400V 和 10KV/400V，用 于带额定电压 380V 的负载。简单的说干式变压 器就是指铁芯和绕组不浸渍在绝缘油中的变压
器。 干式变压器的性能特点
1.高安全性：SG10 变压器无可燃性树脂，在 使用过程中不助燃，能阻燃，不会及释放有毒气 体、不会对环境、其他设备和人体造成危害，对
厂、等几乎所有电气上。随着低噪（2500kVA 以
下配电变压器噪声已控制在 50dB 以内）、节能（空
的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
载损耗降低达 25%）的 SC(B)9 系列的推广应用， 使得中国干式变压器的性能指标及其制造技术 已达到世界先进水平。
1cr0f9c9a EBET
随着变压器技术的不断完善，其推出了很多 不同系列的变压器，干式变压器便是其中之一， 它以它独特的优势，在变压器系列中被普遍使用
于人们生活的各个角落。下面就由为大家介绍一
下干式变压器吧！
干式变压器是什么 干式变压器，依靠空气对流进行冷却，一般 用于局部照明、电子线路。机械设备等变压器， 在电力系统中，一般汽机变压器、锅炉变压器、 除灰变压器、除尘变压器、脱硫变压器等都是干
负荷能力强，有很好的抗短路能力。在通风良好
的情况下，允许过载 20%运行。 3.节能环保：产品寿命结束后，钢、铁等材 料易回收；所有使用的 NOMEX 纸燃烧时不会释放 有毒物质；其他绝缘材料能降解、不污染环境； 产品的损耗低、节能；噪音低、设计灵活。
的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
干式变压器因没有油，也就没有火灾、、污 染等问题，故电气规范、规程等均不要求干式变 压器置于单独房间内。损耗和噪声降到了新的水

2) 停用的电压互感器，若一年未带电运行，在带 电前应进行试验和检查，必要时，可先安装在母线 上运行一段时间，再投入运行。 三、电流互感器 1. 电流互感器工作原理 电流互感器是按电磁感应原理工作的，其结构与 普通变压器相似，图2-9为电流互感器的原理图。它 的一次绕组匝数很少，串联在线路里，其电流大小 取决于线路的负载电流，与二次负载无关，由于接 在二次侧的电流线圈的阻抗很小，所以电流互感器 正常运行时，相当于一台短路运行的变压器。 利用一、二次绕组不同的匝数比，将大电流变 为小电流进行测量。
4)电压互感器二次绕组的电压降一般不得超过额 定电压的5%，接用0.5级电能表时不得超过0.25%。 6、电压互感器的运行的巡视检查 1) 瓷套管是否清洁、完整、绝缘介质有无损坏、 裂纹和放电痕迹。 2) 充油电压互感器的油位是否正常，油色是否 透明〔不发黑）有无严重的渗、漏油现象。 3) 一次侧引线和二次侧连接部分是否接触良好。 4) 电压互感器内部是否有异常，有无焦臭味。 7.电压互感器的异常运行 运行中的电压互感器出现下列故障之一时，应 立即退出运行： 1）瓷套管破裂、严重放电。 2) 高压线圈的绝缘击穿、冒烟，发出焦臭味。
电流互感器正常运行时，互感器的二次绕组不 允许开路，否则二次绕组会产生很高电压，危及操 作人员和仪表的安全。所以，电流互感器运行时， 严禁二次绕组开路，且在二次回路中不允许装设熔 断器或隔离开关。为安全起见，二次侧应接地。 2. 电流互感器分类 电流互感器分为测量用电流互感器和保护用电 流互感器。 测量用电流互感器和保护用电流互感器的标准 准确度不同：标准仪表0.2级、计量仪表0.5级、一般 测量仪表1一3级，保护用0.2、0.5级。 3.电流互感器的变流比 电流互感器的变流比为一次绕组的额定电流与二 次绕组额定电流之比。二次额定电流一般为5A，一 次额定电流的等级有：5一25000A。

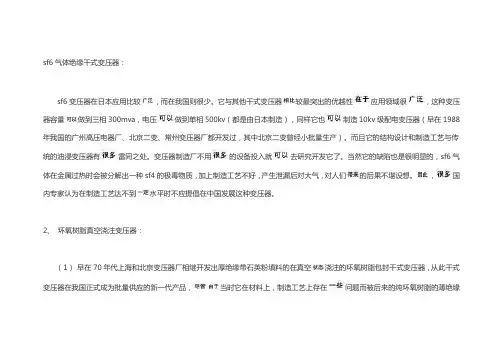

sf6气体绝缘干式变压器：sf6变压器在日本应用比较，而在我国则很少。

它与其他干式变压器较最突出的优越性应用领域很，这种变压器容量做到三相300mva，电压做到单相500kv（都是由日本制造），同样它也制造10kv级配电变压器（早在1988年我国的广州高压电器厂、北京二变、常州变压器厂都开发过，其中北京二变曾经小批量生产）。

而且它的结构设计和制造工艺与传统的油浸变压器有雷同之处。

变压器制造厂不用的设备投入就去研究开发它了。

当然它的缺陷也是很明显的，sf6气体在金属过热时会被分解出一种sf4的极毒物质，加上制造工艺不好，产生泄漏后对大气，对人们的后果不堪设想。

，国内专家认为在制造工艺达不到水平时不应提倡在中国发展这种变压器。

2、环氧树脂真空浇注变压器：（1）早在70年代上海和北京变压器厂相继开发出厚绝缘带石英粉填料的在真空浇注的环氧树脂包封干式变压器，从此干式变压器在我国正式成为批量供应的新一代产品，当时它在材料上，制造工艺上存在问题而被后来的纯环氧树脂的薄绝缘技术所替代，但它毕竟为干式变压器开创了一个好的开端，推动了我国干式变压器技术的发展。

（2）厚绝缘（6mm）难于开裂问题，正在人们对环氧树脂干式变压器技术产生怀疑时，顺德变压器厂成功地从德国引进不带石英填料的纯环氧树脂薄绝缘（1-3mm）技术，它的，使我国的干式变压器的技术得到迅速发展。

这种技术的产品质量比较稳定（用进口的浇注设备和进口的树脂），用户比较。

加上当时制造厂有的经济效益，大家纷纷上马。

开始10多家，后来30家，70家，有100多家采用这种技术。

目前已经占干变市场的90-95%，生产能力每年已经超过3000万kva。

供已经大于求好多了。

这种变压器大家都已经很熟悉，就不多说了。

（3）在本世纪初上海ge公司采用美国技术研究开发出h级绝缘的带填料的薄绝缘环氧树脂真空浇注干式变压器，变压器的内部的部分绝缘材料采用nomex®绝缘纸。

干式电力变压器
干式电力变压器定义: 简单的说干式变压器 就是指铁心和线圈不 浸渍在绝缘液体（绝 缘油）中的变压器。
干式电力变压器简介 环氧浇注的干式变压器是配电系统中重要 的电力设备。由于环氧树脂是难燃、阻燃、 自熄的固体绝缘材料,即安全又洁净。所以环 氧树脂浇注的干式变压器具有无油、难燃、 运行损耗低、防灾能力突出等特点被广泛应 用。相对于油式变压器,干式变压器因没有了 油，也就没有火灾、爆炸、污 染等问题，损耗和噪声降到了 新的水平，更为变压器与低压 屏置于同一配电室内创造了条件。
低、电容大,箔式绕组起始电压分布接近线性,因此其抗雷电冲击能力强
环氧树脂干式电力变压器技术特点
3、抗短路能力强:由于高、低压绕组电抗高度相同,无螺旋角现象,线圈间的
安匝平衡,高、低压绕组因短路引起的轴向力几乎为零,因此其抗短路能力强。
4、抗龟裂性能好:干式变压器采用环氧树脂“薄绝缘(1-3ｍｍ)技术”,满足
(1)它具有温度设定功能,手动/自动启停风机,风机自动控制：变 压器负荷增大，运行温度上升，自动启动风机冷却； 当绕组温度降低时，自动停止风机。 (2)发出故障、超温声光信号报警和超温自动跳闸等功能,具有国家规 定的抗电磁干扰能力。超温报警、跳闸：当变压器绕组温 度继续升高，输出超温报警信号；若温度继续上升 达170℃，变压器已不能继续运行，须向二次保护 回路输送超温跳闸信号，应使变压器迅速跳闸。 (3)温度显示系统：直接显示各相绕组温度(三相巡
干式变压器的温度控制系统
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变 压器不能正常工作的主要原因之一，因此对变压器 的运行温度的监测及其报警控制是十分重要的。
环氧树脂干式变压器上可安装温度显示控制器,对变压器绕组的运行温 度进行显示和控制,保证变压器正常使用寿命。其测温传感器ＰＴ100铂 电阻插入低压绕组内取得温度信号。

18脉波H级绝缘干式整流变压器1 引言工业用的直流电源大部分都是由交流电网通过整流变压器与整流器所组成的整流设备而得到的，并广泛应用于冶金、化工和牵引等领域，如城市轨道交通、轧钢电机的直流传动、同步电机的直流励磁等。

整流变压器的作用是将交流电网电压变换成整流装置所需要的电压，并通过相数和相位角的变换，改善交流和直流侧的运行特性。

整流变压器可将整流设备与电网电路隔离开来，确保设备的安全，并且限制短路电流，减少整流设备对电网和其他并联运行整流设备相互间的电磁干扰，抑制晶闸管等整流元件的电流上升率。

由于干式变压器的无油污染问题，防潮、耐热、阻燃、防腐蚀等特性，广泛应用于工业、生活的各个方面。

目前主要存在两种主流类型的干式变压器：一种是以欧洲为代表的树脂浇注式干式变压器（简称ordt），另一种是以美国为代表的浸漆式干式变压器（简称ovdt）。

而作为h级绝缘的干式整流变压器，以c级绝缘材料nomex纸作为绝缘介质，具有更高的可靠性和环保特性，而且具有更好的经济性，受到广泛的欢迎。

h级干式整流变压器耐热等级为180℃，主要绝缘材料为nomex纸，该绝缘纸是美国杜邦公司的专利产品，是一种以芳香酰胺纤维为基础的合成绝缘材料，其本身为c级，耐热等级达220℃。

nomex纸还有许多优点，是极佳的电气绝缘材料，用其制造的变压器可以防潮、阻燃，对环境适应性好，而且变压器尺寸紧凑，占用空间小，变压器抗冷热冲击、抗短路能力、抗过电压能力均好于其它类型变压器。

尤其是h级整流变压器的制造工艺和产品结构特点，对于需要多个抽头，结构复杂的多个移相绕组的整流变压器来说，具有非常明显的优势，使其制造加工周期短，成本低，真空压力浸渍（vip）后绕组刚性好，机械强度得到保证，同时，由于有漆膜覆盖在绝缘材料表面，提高了变压器的防潮能力。

2 移相的形成及工作原理干式移相整流变压器是一种专门为中高压变频器提供多相整流电源的装置，采用延边三角形移相原理，通过多个不同的移相角二次绕组，可以组成等效相数为9相、12相、15相、18相、24相以及27相等整流变压器。

干变绝缘等级干变绝缘等级是指电力系统中干式变压器的绝缘能力，也是评价干式变压器绝缘性能的重要指标。

干式变压器作为一种常见的电力设备，广泛应用于输电和配电系统中，具有体积小、重量轻、维护简便等优点，因此被广泛使用。

干变绝缘等级的提高，可以提高干式变压器的绝缘能力，保证其安全可靠运行。

干式变压器绝缘等级一般有两种，分别是F级和H级。

F级绝缘等级是指干式变压器的绝缘材料能够承受最高温度为155℃的绝缘体温升，而H级绝缘等级是指绝缘材料能够承受最高温度为180℃的绝缘体温升。

从绝缘等级的角度来看，H级绝缘等级相对于F级绝缘等级来说，具有更高的绝缘能力和更高的耐热性能。

干式变压器的绝缘等级的提高，对于其在高温、高湿等恶劣环境下的工作具有重要意义。

在电力系统中，干式变压器常常需要长时间运行，承受较高的负载和较大的温度变化，因此对于绝缘性能的要求也更高。

通过提高绝缘材料的绝缘等级，可以提高干式变压器的耐热性能和抗湿性能，减少因绝缘击穿而引起的事故发生。

干变绝缘等级的提高还可以提高干式变压器的绝缘强度和绝缘电阻。

绝缘强度是指绝缘材料在一定条件下承受的电压，是绝缘材料的一个重要指标。

通过提高绝缘等级，可以提高绝缘材料的绝缘强度，使其能够承受更高的电压。

绝缘电阻是指绝缘材料对电流的阻碍能力，是绝缘材料能否起到绝缘作用的重要指标。

提高绝缘等级可以提高绝缘材料的绝缘电阻，保证其能够有效地隔离电流，防止绝缘击穿的发生。

除了绝缘材料的选择外，干式变压器的绝缘等级还与其他因素有关。

例如，干式变压器的结构设计和制造工艺也会影响其绝缘等级。

在设计和制造过程中，需要根据绝缘等级的要求，选择合适的绝缘材料和绝缘结构，保证变压器具有良好的绝缘性能。

此外，维护和检修也是保证干式变压器绝缘等级的重要环节。

定期的维护和检修可以及时发现和处理绝缘材料的老化和损坏问题，保证干式变压器的绝缘性能处于良好状态。

干变绝缘等级是评价干式变压器绝缘性能的重要指标。

中电电气集团SCRB10H变压器详解一．总介绍中电电气集团是国内最早与美国杜邦公司合作生产新型干式变压器并取得成功的企业之一，早在上个世纪九十年代末SG10系列干式变压器，取得了很大的成功。

在对SG系列进行市场销售的同时，对SG10产品的各项技术性能不断完善，最终形成SCRB10系列新型变压器产品。

SCRB10—30～2500/10系列干式变压器同时吸收了美国舰船变压器技术，结合了对美国杜邦NOMEX纸的长期研究和成果应用，研制成为一种介于环氧与敞开式干变之间的具有气体与固体绝缘相结合的复合绝缘体系的干式电力变压器，兼备了环氧和敞开式干变的双重优点。

二．产品特点a．绝缘耐热等级高——采用NOMEX+H级浸渍漆绝缘，绝缘材料的绝缘等级在H级及以上；b．散热条件好——高压线圈结构为多层圆筒式，纵向多气道结构；c．空载损耗低，过载能力强；d．环保可回收、低噪音、防尘、防潮能力更佳，用电更安全。

三．技术祥解⑴SCRB10为半包封干式变压器GB6450-1986规定，包封线圈的干式变压器定义为，带有一个或几个用固体绝缘包封线圈的干式变压器；非包封线圈的干式变压器定义为，任何线圈均没有用固体绝缘包封的干式变压器。

SCRB10半包封干式变压器是一种介于包封和非包封式干变之间的具有气体和固体绝缘相结合的复合绝缘体系的干式电力变压器。

它是由中电电气集团在学习和研究了上海石洞口二电厂从美国引进的变压器以及杜邦公司推荐的美国舰船变压器技术后，结合对NOMEX纸的长期研究和成果应用研制而成的⑵SCRB10干式变压器有更好的防尘、防潮能力a、半包封干式变压器的高压线圈结构为多层圆筒式；b、半包封干式变压器整个变压器外表喷涂专用防水材料，形成防尘、防潮、防污染的特殊保护层。

所以半包封干式变压器具有更好的防尘、防潮能力⑶SCR产品可以不配置风机，能正常运行，具有良好的散热性SCR不用带风机原因：SCR为H级产品，所用绝缘材料为C级NOMEX纸，散热效果好，过载能力强，燃烧时不会产生有毒气体，安全环保；SC变压器为F级产品，所用绝缘材料为环氧树脂，因为其高压是环氧树脂绝缘密封的，所以它的散热性能不好，必须每台都带风机以增强它的散热，所以它过载能力没有SCR好。

首先，ＮＯＭＥＸ⑧纸无论在工频或冲击下均具有 较高的抗电强度，例如它的工频击穿场强为２０－４０ ｋＶ／ｍｍ，明显高于环氧树脂；其次，从表１中几种绝 缘材料的相对介电常数８值的比较来看，ＮＯＭＥＸ⑧纸 的￡值较低，更接近于空气，因而，当干式变压器的 绝缘采用ＮＯＭＥＸ⑧纸时，将使绝缘体与周围空气 介质间的电场分布更为均匀，从而可以紧缩其绝缘 尺寸，也避免了电场的过分集中，并相应使整个绝缘 结构体系更加合理，降低了局部放电量，提高了运行 可靠性；另外，ＮＯＭＥＸ⑧纸的沿面放电起始电压与 局部放电起始电压均较高，当用于干式变压器时，可 使绕组与铁轭间的距离缩小，从而降低铁心柱的高 度并减少铁心的重量。 １．２耐热温度高
（１）高压线圈可以是饼式、层式等多种结构； （２）线圈为开敞通风式，散热情况良好，热点温 升与平均温升间的差值小，有助于长期过载能力的 提高与耐受热冲击负荷； （３）依靠良好的真空压力浸渍工艺，可保证优 质的防潮性能以及低的局放值； （４）变压器为２２００Ｃ的绝缘系统，过载能力强；
图２ Ｈ级环氧浇注式干式变压器剖面
３．８－４．４
３．２－４．６
５～６
４．５
聚脂类 树脂、漆
３．１～３．２
聚脂薄膜 ３．１
硅油 ２．７
绝缘材料 耐热温度／℃
ＮＯＭＥＸ⑧ ２２０
表２几种可用于干式变压器绝缘材料的耐热温度
环氧树脂
硅树脂
云母
无机复合纸
玻璃增强聚脂
聚脂类树脂
１３０～２００
１８０－２２０
２２０－２４０
１３０－１８０
１３０～２００
０前言
众所周知，Ｈ级干式变压器较之Ｆ级干式变压 器，平均温升可以高出２５％，所以设计时电流密度 可以取得较高，从而可以相应缩小变压器的尺寸。此 外，它还适用于温升较高的场所。

的立体布 置结构形成的。 囱‘ 烟 抽风效应 ， 使得变压器散热能力大幅 度提高。因而产品使用寿命长 ， 负载能力极 强， １ ０ 过 在 ２ ％过 负载下
可长期安全运行； ⑤寿命期后易于分解回收， 环保性能好 ； ⑥维护方 便， 免维修 ， 对环境不敏感 ， 适用于任何场所， 并可随时投入运行。 ⑦ 抑制 电网谐波 ， 提高功率因素 ， 改善供 电品质。
组
表 １ 几 种 干式 变 压 器 技 术 经 济计 算 分 析 对 比
载 电流完全平衡 ： ’ 圭水 参数 １ 每框铁心均 由完整单条硅钢片连续卷绕而成 ， ． ２ 磁路 中不存
空
型 ８１ 变Ｅ ｓ ９６，ｕ Ｓ １２６ ｆ 铁 式 器 Ｇ ０２０ Ｇ ０２０ ＝ ，二 ６ 藩粪 ｃ ０－１６ — Ｉ ００ 号 星 － ｂ Ｂ—１ ｏ Ｃ０—／０ Ｂ １ｕ ０ ２５２ ＢＯ～ ０１ － Ｂ一１ ２５ ６ Ｂ ６ ９ Ｏ
经济性 运行 ０ 引 言
城市供 电系统、 高层建筑 、 商贸广场 、 旅馆饭店 、 乐中心、 娱 地铁 、 电 气机车 、 机场、 口等防火防爆 的场所和高污秽 、 港 高温、 潮湿的环境。 随着 我国社会主义现代化 业 的飞速发展 ， 要大量低损耗 、 需 低噪 声的节能环 保型 变压器产品。为
一
在任何接缝 ， 且框 与框之间有气 隙。因而三维立体 卷铁 心与传统铁 负 载 损 耗 １ ７３ １ ０ １ ４０ ２ ０ １ ７ ０ １３ 心相 比， 空载损耗 、 空载电流 、 铁心噪声有 明显降低 ： （ ，２ ￣ Ｗ １０ Ｃ） １０ ． １０ ． １ ． ３在相 同铁心截面、 窗高、 心柱距的情况下 ， 立体结构卷铁 空载电 ％） 三维 Ｏ．６％ １ ６％ 短暖 ％） ６％ ６％ 心比传统结构铁 心的铁轭用量少 ２ ％。三维立体卷铁心截面填充 系 ５ ７ ０ｘ（９ ＋ ． １ ５ ７ ０ｘ（ ５ Ｑ １ ２ ７ ７ ０×［ ５ ０ － 数为 ０９ —０９ ， ．６ ．８传统铁心填充系数仅为 ０ ７ ０９ ， ． — ． 这样在确保相 同 年耗电费 ８ ６ ［．２ ０ １× ８ ６ ［．５ ＋ ５ × ８ ６ ９４ ＋ ５１× ８ ０ １．３ ０ ５ ６ ０Ｘ ２ Ｑ ５ ｘ１ ０ １ ３ ０ ５ ６ ０ｘ １ ＋ ． ｘ１ ０ １ ７ ０ ｏ ６ ０ Ｘ １ ７ ） ． ｘ１ ０ ＋ ０ 用计 算 净截面积的情况下， 可减小铁心直径。考虑到上述 因数及传统铁心的 ｎ１％＋． × Ｈ ． ０ １ｘ ％Ｈ ｃ ％＋ｌ１ ６ × ６ ０ １ ６ ×ａ 晓＋ ５ ６ × １ ５ ０ ０ ０ × ％Ｈ ５ 角重， 三维立体卷铁 心重量可减少 １ —２ ％。 ５ ０ 并且铁心空载损耗与铁 ０ ５ ８ ２０ 年 的５ １２ ８ 元， ０ ５ ９ ２３元／ ９ ＝ ７ ０ 元／ ＝ ５ ５ 车 ， ＝ ７０ ０ ９ 年 Ｓ ０＋ １ 蝴ｘ ｎｘ ｏ ０ ５ ｘＵ Ａ 心重量成正 比， 即仅铁心重量的减少可降低空载损耗 １ — ０ ５ ２ ％；

H级绝缘杜邦®Reliatran®技术干式变压器的特点费可摘要：我国目前市场上的干式配电变压器主要是"F"级耐热绝缘等级的环氧树脂浇注或缠绕的产品。

最近国内推出一种采用NOMEX®纸作绝缘的"H"级耐热绝缘等级的由美国杜邦公司在全球注册的ReliatraN®技术干式变压器，它具有良好的电气和机械性能、较高的耐热等级，并且是一种可靠的安全性的环保产品，能适应多种恶劣环境，值得推广使用。

关键词：ReliatraN® 变压器特点1、前言随着我国国民经济的高速发展和人民生活水平的普遍提高，城市用电负荷量增长迅猛，很多城市在15%以上。

为了减少电能损耗，缩小供电半径，提高电压质量和可靠性，越来越多的供电设备安装在负荷中心，使得人们对配电变压器的安全性、环保性、可靠性的要求越来越高。

采用干式变压器是一种很好的措施，近年来除了常用的环氧树脂真空浇注型干式变压器外，又推出一种用NOMEX®纸作主要绝缘结构件的H级绝缘ReliatraN®技术干式变压器，它包含两个产品，SCR包封型和SG敞开型，前者在国外称为"SECURAMID®"技术（笔者注：SECURAMID®是美国杜邦公司在全球注册的商标，专供绝缘系统全部采用NOMEX?纸的干式变压器制造厂商使用）它在欧洲比较流行。

而后者在美国比较流行，它的绝缘系统也得到UL的认证。

如果说SECURAMID®技术只包含SCR包封型产品的话，那么ReliatraN®技术却包含了SCR包封型和SG敞开型两种产品。

它们在我国市场上已经出现，本文就其特点和有关问题作些探讨。

2、结构设计及制造工艺任何一种干式变压器其安全性、可靠性是第一位的。

因此，干式变压器不仅要有阻燃、防污秽、防潮等能力，当变压器在被燃烧时，烟雾浓度应该很低，并且不应释放出有害气体。
