干式变压器简介

干式变压器引言干式变压器是一种常见的电力设备，它在能量传输和分配中起到关键作用。

不同于油浸变压器，干式变压器采用空气或干燥绝缘材料作为绝缘介质，因此不需要维护和护理。

本文将探讨干式变压器的工作原理、优点、应用以及在电力系统中的作用。

一、工作原理干式变压器是通过将高压电流通过线圈传递给低压线圈的方式来改变电压。

它基本上由两个主要部分组成：高压线圈和低压线圈，它们之间通过磁场耦合。

当交流电流通过高压线圈时，它会在低压线圈中产生一个相应的电流。

这种变压器没有油来冷却或绝缘，而是使用干燥的绝缘材料来防止电弧和击穿。

二、优点1. 无需维护：干式变压器相对于油浸变压器而言，不需要常规的维护和测试。

由于没有油污染和泄漏的问题，减少了维修和维护的成本和工作量。

2. 火灾安全：干式变压器无需使用可燃的油来冷却和绝缘，使其在火灾安全性方面具有明显优势。

这种变压器可以在易燃区域使用，因为没有油污染的风险。

3. 环境友好：由于干式变压器不需要使用油，因此对环境的影响较小。

没有油泄漏或污染问题，也不需要处理废弃的油和绝缘材料。

4. 节省空间：干式变压器相对更为紧凑，占地面积较小。

这使得它们适用于空间有限的场所，例如商业建筑、地下设施等。

5. 提供稳定的电压：干式变压器能够提供稳定的电压输出，保证电力系统的正常运行。

它们具有良好的电气性能和良好的电压控制能力。

三、应用干式变压器广泛应用于各个领域，包括工业、商业和住宅等。

以下是一些常见的应用领域：1. 工业领域：干式变压器在工业领域中起着至关重要的作用，用于为大型机械和设备提供所需的电能。

由于其占地面积较小，可以方便地安装在工厂或机房中。

2. 商业领域：干式变压器被广泛应用于商业建筑、购物中心、酒店等场所。

它们能够为建筑物提供稳定的电能，同时由于其火灾安全性能和环境友好性能，使得其在商业建筑中更受欢迎。

3. 住宅领域：干式变压器也可以在住宅建筑中发挥重要作用，用于为住宅区提供电力。

干式变压器的工作原理
干式变压器是一种没有液体绝缘介质的变压器。

它的工作原理基本上和传统的油浸式变压器相同，只是使用了干燥的固体绝缘材料来代替油作为绝缘介质。

干式变压器的主要工作原理如下：
1. 主要部件：干式变压器由主变压器、绝缘材料、冷却系统和保护系统等组成。

主变压器由高压线圈和低压线圈组成，它们之间通过磁耦合实现能量传递。

2. 绝缘材料：干式变压器使用干燥的固体绝缘材料，通常是特殊的绝缘纸或绝缘垫片，来代替油作为绝缘介质。

这些绝缘材料具有良好的电绝缘性能，可以有效防止电弧、击穿和漏电等现象。

3. 冷却系统：干式变压器通常采用自然冷却或强制风冷的方式进行散热。

自然冷却利用空气对变压器进行散热，而强制风冷则通过风扇将空气强制循环，加快冷却速度。

冷却系统的设计和运行状态直接影响变压器的温度和功率损耗。

4. 保护系统：干式变压器通常配备有过载保护、短路保护和温度保护等系统，以确保变压器在工作过程中的安全可靠性。

这些保护系统会监测变压器的电流、温度和电压等参数，并在异常情况下采取相应的措施，如切断电源或触发警报，以保护变压器免受损害。

总体而言，干式变压器通过线圈之间的磁耦合实现电能的传递和转变，并借助绝缘材料、冷却系统和保护系统等辅助设备来保证其正常运行和安全工作。

与油浸式变压器相比，干式变压器具有不易泄漏、维护简便等优点，因此在一些特殊环境和场合下被广泛使用。

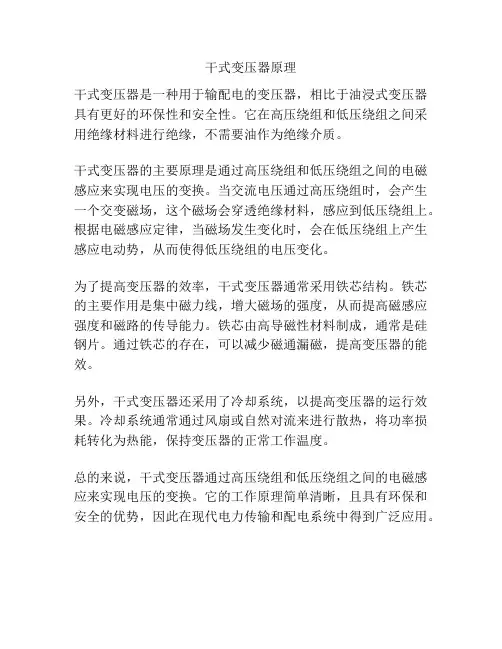

干式变压器原理
干式变压器是一种用于输配电的变压器，相比于油浸式变压器具有更好的环保性和安全性。

它在高压绕组和低压绕组之间采用绝缘材料进行绝缘，不需要油作为绝缘介质。

干式变压器的主要原理是通过高压绕组和低压绕组之间的电磁感应来实现电压的变换。

当交流电压通过高压绕组时，会产生一个交变磁场，这个磁场会穿透绝缘材料，感应到低压绕组上。

根据电磁感应定律，当磁场发生变化时，会在低压绕组上产生感应电动势，从而使得低压绕组的电压变化。

为了提高变压器的效率，干式变压器通常采用铁芯结构。

铁芯的主要作用是集中磁力线，增大磁场的强度，从而提高磁感应强度和磁路的传导能力。

铁芯由高导磁性材料制成，通常是硅钢片。

通过铁芯的存在，可以减少磁通漏磁，提高变压器的能效。

另外，干式变压器还采用了冷却系统，以提高变压器的运行效果。

冷却系统通常通过风扇或自然对流来进行散热，将功率损耗转化为热能，保持变压器的正常工作温度。

总的来说，干式变压器通过高压绕组和低压绕组之间的电磁感应来实现电压的变换。

它的工作原理简单清晰，且具有环保和安全的优势，因此在现代电力传输和配电系统中得到广泛应用。

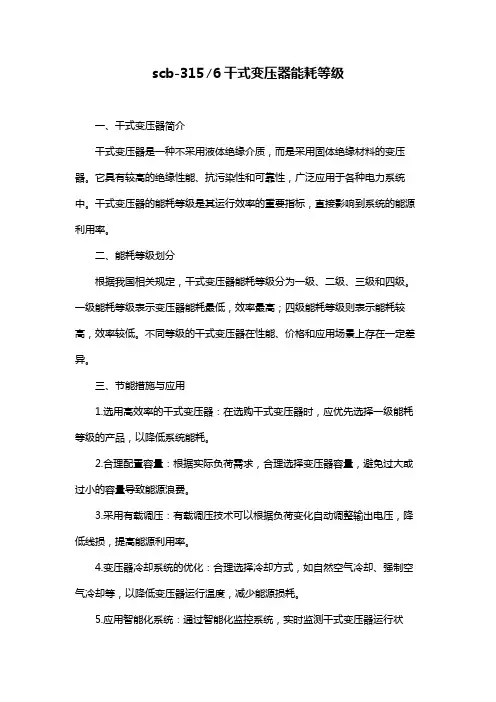

scb-315∕6干式变压器能耗等级一、干式变压器简介干式变压器是一种不采用液体绝缘介质，而是采用固体绝缘材料的变压器。

它具有较高的绝缘性能、抗污染性和可靠性，广泛应用于各种电力系统中。

干式变压器的能耗等级是其运行效率的重要指标，直接影响到系统的能源利用率。

二、能耗等级划分根据我国相关规定，干式变压器能耗等级分为一级、二级、三级和四级。

一级能耗等级表示变压器能耗最低，效率最高；四级能耗等级则表示能耗较高，效率较低。

不同等级的干式变压器在性能、价格和应用场景上存在一定差异。

三、节能措施与应用1.选用高效率的干式变压器：在选购干式变压器时，应优先选择一级能耗等级的产品，以降低系统能耗。

2.合理配置容量：根据实际负荷需求，合理选择变压器容量，避免过大或过小的容量导致能源浪费。

3.采用有载调压：有载调压技术可以根据负荷变化自动调整输出电压，降低线损，提高能源利用率。

4.变压器冷却系统的优化：合理选择冷却方式，如自然空气冷却、强制空气冷却等，以降低变压器运行温度，减少能源损耗。

5.应用智能化系统：通过智能化监控系统，实时监测干式变压器运行状态，发现异常及时处理，提高运行效率。

四、选择与维护建议1.选择正规厂家生产的干式变压器，保证产品质量和性能。

2.定期进行巡检，检查干式变压器运行状态，发现隐患及时消除。

3.保持干式变压器周围环境清洁，避免污染导致绝缘性能下降。

4.按照厂家提供的维护手册进行定期保养，确保干式变压器在最佳状态下运行。

5.定期检查干式变压器的绝缘电阻、介质损耗等参数，评估绝缘状态，预防事故发生。

通过以上措施，我们可以确保干式变压器在实际应用中达到较高的能耗等级，实现节能降耗，提高能源利用率。

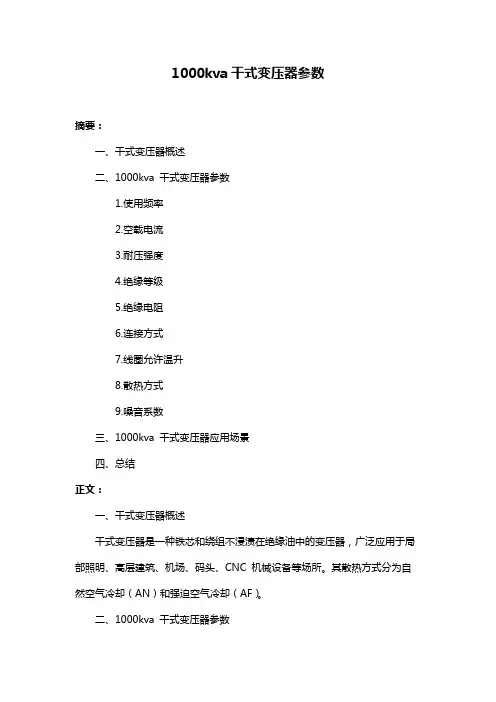

1000kva干式变压器参数
摘要：
一、干式变压器概述
二、1000kva 干式变压器参数
1.使用频率
2.空载电流
3.耐压强度
4.绝缘等级
5.绝缘电阻
6.连接方式
7.线圈允许温升
8.散热方式
9.噪音系数
三、1000kva 干式变压器应用场景
四、总结
正文：
一、干式变压器概述
干式变压器是一种铁芯和绕组不浸渍在绝缘油中的变压器，广泛应用于局部照明、高层建筑、机场、码头、CNC 机械设备等场所。

其散热方式分为自然空气冷却（AN）和强迫空气冷却（AF）。

二、1000kva 干式变压器参数
1.使用频率：50/60HZ；
2.空载电流：<4%；
3.耐压强度：20000V/min 无击穿；
4.绝缘等级：F 级（特殊等级可定制）；
5.绝缘电阻：2M 欧姆；
6.连接方式：Y/Y、/Y0、Yo/，自耦式（可选）；
7.线圈允许温升：I00K；
8.散热方式：自然风冷或温控自动散热；
9.噪音系数：30dB。

三、1000kva 干式变压器应用场景
1000kva 干式变压器广泛应用于断续过负荷运行，或应急事故过负荷运行的场所。

例如，高层建筑、机场、码头、CNC 机械设备等。

在长时间连续过负荷运行时，由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

四、总结
1000kva 干式变压器具有优越的性能，广泛应用于各种场所。

干式变压器的基本知识目录一、基础知识 (2)1.1 变压器的基本概念 (3)1.2 干式变压器的特点与应用 (3)二、干式变压器的结构与工作原理 (4)2.1 干式变压器的结构概述 (5)2.2 干式变压器的工作原理 (6)三、干式变压器的设计与制造 (7)3.1 设计考虑因素 (8)3.2 制造工艺与材料选择 (9)四、干式变压器的性能与测试 (11)4.1 性能参数与评估标准 (12)4.2 常见测试方法与设备 (14)五、干式变压器的运行与维护 (15)5.1 运行条件与维护建议 (17)5.2 常见故障及处理方法 (18)六、干式变压器的安全与环保 (19)6.1 安全操作规程 (20)6.2 环保要求与措施 (21)七、干式变压器的发展趋势与创新 (23)7.1 新型材料的应用 (24)7.2 智能化发展动向 (25)一、基础知识干式变压器是一种用于改变交流电压或电流的电气设备，它主要由铁芯、线圈和绝缘材料组成。

干式变压器具有结构简单、可靠性高、维护方便等优点，广泛应用于电力系统、工业生产和家用电器等领域。

铁芯：干式变压器的铁芯通常由硅钢片制成，硅钢片具有良好的磁性能，可以有效地吸收和消散铁芯中的涡流，从而减少能量损耗。

铁芯的截面积、形状和叠压方式会影响变压器的性能和损耗。

线圈：线圈是干式变压器的核心部件，它是由导线绕制而成，形成一个闭合的电路。

线圈的匝数、截面积和绕制方式会影响变压器的电压比、功率密度和效率。

绝缘材料：干式变压器的绝缘材料通常采用环氧树脂、聚酰亚胺等高性能绝缘材料，具有良好的耐热性、耐压性和耐磨性。

绝缘材料的厚度、绝缘等级和冷却系统的设计会影响变压器的安全性能和使用寿命。

油浸式变压器与干式变压器的区别：油浸式变压器是一种通过浸渍矿物油来实现绝缘和冷却的变压器，其结构复杂，但散热性能较好。

与干式变压器相比，油浸式变压器在低压、短路电流和过载能力方面具有优势，但在环保、安全和维护方面存在一定的局限性。

干式变压器出铜率对照表一、干式变压器简介干式变压器是一种不采用液体绝缘介质，而是采用固体绝缘材料的变压器。

它在电气、电子、电力系统等领域具有广泛的应用。

与油浸式变压器相比，干式变压器具有更高的绝缘水平、更小的体积、更轻的重量和更好的环保性能。

因此，近年来在我国得到了迅速发展。

二、干式变压器出铜率的重要性干式变压器出铜率是指变压器输出功率与输入功率之比，它是衡量干式变压器能效水平的重要指标。

出铜率高意味着变压器的损耗低，运行成本较低，有利于节能减排。

因此，提高干式变压器出铜率是电力系统设计和运行过程中需要关注的问题。

三、干式变压器出铜率对照表的编制与应用为了帮助大家更好地了解和掌握干式变压器的出铜率，本文编制了一个干式变压器出铜率对照表。

该表列举了不同容量、不同电压等级的干式变压器的出铜率，供大家参考。

在实际应用中，可以根据干式变压器的实际参数和运行条件，查找相应的出铜率，从而为选购、使用和维护干式变压器提供依据。

同时，通过对出铜率的分析，还可以发现干式变压器运行中的问题，为设备的优化运行提供指导。

四、提高干式变压器出铜率的措施1.选用高效率的干式变压器：在选购干式变压器时，应选择具有较高出铜率的优质产品。

近年来，我国干式变压器制造技术不断进步，市场上已有不少高效干式变压器供选用。

2.合理配置容量：根据实际负荷需求，合理选择干式变压器的容量，避免过大或过小的容量导致出铜率降低。

3.优化运行参数：通过调整干式变压器的运行参数，如电压、电流等，使其在最佳状态下运行，从而提高出铜率。

4.定期维护：对干式变压器进行定期维护，确保绝缘系统、冷却系统等运行正常，有利于提高出铜率。

五、结论干式变压器出铜率是一个重要的性能指标，通过对出铜率的对照和分析，可以为干式变压器的选购、使用和维护提供参考。

同时，采取合理的措施提高干式变压器出铜率，有助于降低运行成本，提高电力系统能源利用率。

scb14干式变压器空载损耗参数一、干式变压器简介干式变压器是一种不采用液体绝缘介质，而是采用固体绝缘材料的变压器。

由于其绝缘性能优越，能在高温、高湿度等恶劣环境下稳定运行，因此在我国得到了广泛的应用。

干式变压器主要用于电力系统、电气化铁路、矿山、化工等领域，为各类电气设备提供稳定的电压电源。

二、空载损耗概念解析空载损耗是指变压器在空载状态下，即二次侧开路时，由于铁芯磁化、线圈电阻和漏磁等因素所引起的损耗。

空载损耗直接关系到变压器的能效和运行成本，因此对其进行深入研究具有重要意义。

三、影响干式变压器空载损耗的因素1.铁芯材料：铁芯材料的磁导率、磁滞损耗和涡流损耗直接影响空载损耗。

通常，采用高磁导率的材料可以降低空载损耗。

2.线圈参数：线圈的电阻、电感、电容等参数影响空载电流，从而影响空载损耗。

优化线圈设计，提高线圈的电气性能，可以降低空载损耗。

3.铁芯结构：铁芯的结构形式（如饼式、壳式等）和铁芯的厚度、长度等参数会影响空载损耗。

合理设计铁芯结构，可以降低空载损耗。

4.漏磁：漏磁是干式变压器空载损耗的重要因素。

通过优化磁路设计，减少漏磁，可以降低空载损耗。

四、降低干式变压器空载损耗的方法1.选用高品质的铁芯材料，降低磁滞损耗和涡流损耗。

2.优化线圈设计，提高线圈的电气性能，降低线圈电阻和电感。

3.采用合理的铁芯结构，减小铁芯的厚度、长度等参数，降低空载损耗。

4.改善磁路设计，减少漏磁，降低空载损耗。

5.加强对干式变压器的运行维护，确保变压器在最佳状态下运行。

五、总结与展望本文对干式变压器空载损耗进行了详细分析，提出了影响空载损耗的因素及降低损耗的方法。

在实际工程中，根据具体情况，综合运用这些方法，可以有效降低干式变压器的空载损耗，提高变压器的能效，降低运行成本。

变压器工作原理变压器：借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。

常用变压器分类常用变压器的分类可归纳如下：(1)按相数分：单相变压器：用于单相负荷。

三相变压器：用于三相系统的升、降电压。

(2)按冷却方式分：干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

(3)按绕组形式分：双绕组变压器：用于连接电力系统中的两个电压等级。

三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

自耦变电器：用于连接不同电压的电力系统，也可做为普通的升压或降后变压器用。

(4)按铁芯形式分：芯式变压器：用于高压的电力变压器。

壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。

(5)按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器等。

常用变压器型号分类变压器的规格型号划分标准：1)按电压等级分：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。

2)按绝缘散热介质分：干式变压器、油浸式变压器，其中干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。

3）按铁芯结构材质分:硅钢叠片变压器，硅钢卷铁芯变压器硅，非晶合金铁芯变压器。

4）设计节能序列分:SJ,S7,S9,S11,S13,S15。

5）按相数分：单相变压器，三相变压器。

6）按容量来说我国现在变压器的额定容量是按照R10优先系数,即按即按即按即按10的开10次方的倍数来计算，50KVA，80KVA，100KVA，125KVA，160KVA，200KVA，250KVA，315KVA，400KVA，500KVA，630KVA，800KVA，1000KVA，1250KVA，1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，5000KVA等。
