• 典型空调方式：
较大区域。 1、宜采用高静压风管机组或全空气低风速空调系统。包括组合空调机
组。 2、也可选用吊装式或柜式空调机组。缺点是空气过滤能力较差，除湿能
力低，维修不便； 3、不宜采用风机盘管系统+新风系统。室内机组多，不便检修；还容易
• 国产空调器命名方法如下：KFR-50QW/D
K-空调 F-分体式 R-热泵制热型 D-辅助电加热 50-制冷量*100W Q-结构类型Q嵌入 W-室外机 • 空调器的制冷量/制热量： • 1）空调器在进行制冷运转时，在单位时间内，从密闭房间内排出的热量称为空调器的制冷量（单位：W)。 • 2）空调器在进行制热运转时，在单位时间内从密闭房间内释放出的热量称为空调器的制热量（单位：W)
）要从外界吸收热量。
•
首先，低压的气态制冷剂被吸入压缩机，被压缩成高温高压的
气体；而后，气态制冷剂流到室外的冷凝器，在向室外散热过程中
，逐渐冷凝成高压液体；接着，通过节流装置降压（同时也降温）
又变成低温低压的气液混合物。此时，气液混合的制冷剂就可以发
挥空调制冷的“威力”了：它进入室内的蒸发器，通过吸收室内空
标准风管机产品特点
标准风管机送风口尺寸与连接管
型号
CHF25/DB CHF35/D CHF50/D CHF71/D CHF120/D
送风口（mm）（长*宽）
648*150
640*155 860*155 1030*155 1500*155
最大管长/高度差（M）
15/8
15/8 20/10 20/10 20/10
空调基础知识介绍
长虹风管送风式空调
长虹风管送风式空调机组隐身安装，静压可调，初投资小，舒适度高，并可方便引入室外新鲜空气，可满足各种商住空间对中央空调的需求。单机适用空调面积：10平方米-100平方米制冷量范围：2.5-12kW 产品主要特点 ■ 机组采用一次冷媒系统，实现快速制冷制热，能效比高。 ■ 室内机组隐身安装，与装修完美结合，更为高贵典雅。 ■ 室内机组采用减振设计及吸音保温材料，运行宁静。 ■ 机组可方便引入新风，改善室内空气品质。 ■ 机组可选配“空气净滤舱”装置，祛除室内烟尘灰霾，享受新鲜好生活。 ■ 机组可实现线控加遥控双重控制，并可实现远程控制和网络控制，操作随心所欲。 ■ 多系统可实现分时除霜，保证机组换热能力始终如一。

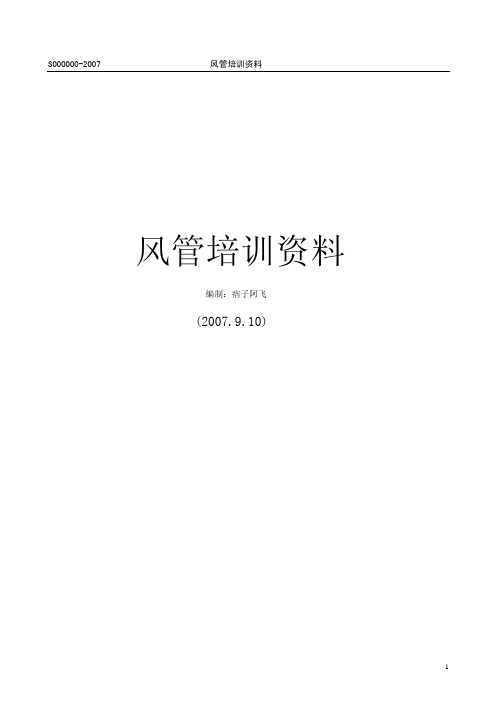

风管培训资料

风管培训资料编制：痞子阿飞(2007.9.10)培训内容1. 风管的定义……………………………………………………………2 . M3方形风管部件应用程序……………………………………………3 . M3界面操作……………………………………………………………4. 方形风管布置所注意的事项…………………………………………………………5.螺旋风管路注意的事项……………………………………………………6. 风管划分原则…………………………………………………………………………7. 风管设计输出……………………………………………………………一.风管的定义:风管管路包括机械送风管与机械抽风管、空调风管，其形式为方形管及螺旋（圆形和椭圆形）管。

机械送风管与机械抽风管材料通常由钢板组成的方形风管。

螺旋风管则分为非绝热圆形螺旋风管和预绝热圆形螺旋风管。

非绝热形的材料由单层白铁皮制作而成；预绝热形则由内管（白铁皮）岩棉、外管三部分组成。

机舱空调风管材料由白铁皮制作而成的方形风管。

二.M3方形风管部件应用程序:（一）部件建模的操作顺序-风管宽风管高风管长风管进口高差圆弧半径-主管宽支管1宽支管2宽风管高圆弧半径主管主管高支管宽支管高-弯头宽弯头高圆弧半径弯头中心角3 . M3界面操作（TRIBON 系统实操）(二)部件建模规则1.branch_t1T形支管接头（支管不带圆弧，支管中心线与主管中心线相交）图形如下：输入的参数为：主管宽度： W主管高度： H支管宽度: W1支管高度: H1图中:主管长度: L=W1+2EX支管长度: L1=EXEX=30部件编码：VR-BTT主管宽x主管高x支管宽x支管高单位: 10mm2.branch_t2T形支管接头（支管带圆弧，支管中心线与主管中心线相交）图形如下：输入的参数为：主管宽度： W主管高度： H支管宽度: W1支管高度: H1支管内侧圆弧半径： R图中:主管长度: L=W1+2*R+2*EX支管长度: L1=R+EXEX=30部件编码：VR-BTR主管宽x主管高x支管宽x支管高x圆弧半径单位: 10mm3.branch_t3T形支管接头（支管带圆弧，支管与主管等高）图形如下：输入的参数为：主管宽度： W主管高度： H支管宽度: W1支管内侧圆弧半径： R图中:主管长度: L=W1+2*R+2*EX支管长度: L1=R+EXEX=30部件编码：VR-BTE主管宽x支管宽x风管高x圆弧半径单位: 10mm4.branch_rr形支管接头（支管带圆弧，支管与主管等高）图形如下：输入的参数为：主管宽度： W1风管高度： H支管1宽度: W2支管2宽度: W3支管内侧圆弧半径： R图中: EX=30部件编码：VR-BRR主管宽x支管1宽x支管2宽x风管高x圆弧半径单位: 10mm5.branch_yy形支管接头（支管带圆弧，支管与主管等高）图形如下：输入的参数为：主管宽度： W1风管高度： H支管1宽度: W2支管2宽度: W3支管内侧圆弧半径： R图中: EX=30部件编码：VR-BYY主管宽x支管1宽x支管2宽x风管高x圆弧半径单位: 10mm6.bend来回弯头（用户可以指定弯头内侧的弯曲半径）图形如下：输入的参数为：风管宽度： W风管高度： H风管长度: L风管进出口的高差: H0风管内侧圆弧半径： R部件编码：VR-BDD风管宽x风管高x风管长x风管进出口高差x圆弧半径单位: 10mm7. Ventduct2等径弯头（用户可以指定弯头内侧的弯曲半径）图形如下：输入的参数为：风管宽度： W风管高度： H弯头中心角: ANG风管内侧圆弧半径： R中心角单位为: 度部件编码：VR-BDC弯头宽x弯头高x圆弧半径x弯头中心角单位: 10mm8. Ventduct3异径弯头图形如下：输入的参数为：风管进口宽度： W1风管出口宽度： W2风管高度: H弯头中心角: ANG风管内侧圆弧半径： R中心角单位为: 度部件编码：VR-BDE弯头进口宽x弯头出口宽x弯头高x圆弧半径x弯头中心角单位: 10mm9. Ventduct4同心异径接头图形如下：输入的参数为：异径接头进口宽度： W1异径接头出口宽度： W2异径接头进口宽度 H1异径接头出口宽度 H2异径接头总长度: L部件编码：VR-JEE异径接头进口宽x异径接头进口高度x异径接头出口宽度x异径接头出口高度单位: 10mm10. Ventduct5偏心异径接头图形如下：输入的参数为：异径接头进口宽度： W1异径接头出口宽度： W2异径接头进口宽度 H1异径接头出口宽度 H2异径接头总长度: L异径接头进出口偏心尺寸; ES部件编码：VR-JED异径接头进口宽x异径接头进口高度x异径接头出口宽度x异径接头出口高度x偏心尺寸单位: 10mm11. Ventduct6变形接头（方圆接头）图形如下：输入的参数为：方形风管宽度： W方形风管高度： H圆形风管直径： D方圆接头总长度： L部件编码：VR-RCC方形风管宽度x方形风管高度x圆形风管直径x总长度单位: 10mm四.方形风管注意事项：——构思时应落实电缆布置的走向及解决船体结构对风管布置存在的影响；——烟囱围井到主甲板的风管是风机送风的主风道，尺寸较大，应与船体协商做成结构风管；——设计需要时，结构风管的截面长和截面宽也可以进行调整，但要确保风量，而且调整的方案要提供给相关的专业课确认；——结构风管要开工作人孔,以方便风机及风管的维修保养；——结构风管最底部在封板前及开支管时均需要加导流板，使风流顺畅，以免造成过大的紊流和压力降，以及引起噪音（见图1）；——与结构风管相接的风管开孔最好为现场开孔，而且要有一段较短的补装管（见图1）；图1——机修间通常设有独立的抽风机，抽风口的集气罩应在布置电焊机、砂轮机的上方，但要比送风口低，而且与送风口应形成一定的角度，让送进来的清新空气吹到工作面再流入抽风口的集气罩，这样就可以避免工作人员吸到有毒气体，同时有利于将室内的热量和有毒气体顺利抽出；——锅炉平台、热水柜处、分油机室、发电机室等都是温度较高的场所，在风管布置时风口不要直吹热源，而是吹在人经常工作站立的位置，再流向设备；——集控室内的风管布置要考虑与天花板的高度，并与相关专业课协商好风栅口的开孔位置，其风栅口不能对着坐椅，应有所偏离；——集控室内的空调管与空调相接时要留补装管；——集控室内出风口应尽量远离送风口；——集控室内的风栅选用要满足集控室使用要求；——风管布置时，要注意核对与主机行车的行走空间是否相碰，另外要注意与吊物口之间的距离。

风管机基础培训资料

展。
05
风管机安全使用规范
Chapter
安全操作规程
启动前检查
在启动风管机前，应检查周围环境是否安全，设备是否正常，确保没有障碍物阻挡通风口
。
定期维护
Hale Waihona Puke 为了确保风管机的正常运行，应定期进行维护和保养，包括清理过滤器、检查电线和连接等。
运行中监控
在风管机运行过程中，应密切关注设备的运行状态，如发现异常应立即停机检查。
停机操作
当需要停机时，应按照规定的操作步骤进行，先关闭电源，再关闭风阀，以确保设备安全
。
安全防护措施
安装防护罩
为了防止人员接触旋转部件，应在风管机上安
装合适的防护罩。
警示标识
在风管机周围应设置明显的警示标识，提醒人
员保持安全距离。
接地保护
为了防止触电事故，风管机应进行接地保护，
并确保接地良好。
噪音过大
总结词
噪音过大是风管机的另一常见故障，可能是由于安装位置不当、风扇不平衡或电机故障等原因引起的。
详细描述
在处理噪音过大的问题时，首先需要确保风管机的安装位置远离卧室、客厅等需要安静的区域。其次，检查风扇是否平衡，如有异常应及时调整或更换。最后，检查电机是否正常工作，如有问题需要及时维修或更换。
根据风管机的型号和重量，制作相应的混凝土基础，确保基础牢固稳定。
在搬运和吊装过程中，要注意保护风管机不受损坏，按照规定的吊装方式进行操作，避免发生安全事故。
将风管机安装在基础上，连接相关管道和设备，进行调试运行，确保设备正常运行并达到设计效果。
在安装过程中，要严格遵守相关安全操作规程，确保施工安全；同时，要保证安装质量，避免因安装不当导致设备损坏或性能下降。

《风管培训资料》课件

3
节能技术与应用
风管系统的环保节能技术与应用方法分享
风管系统案例分享
典型实例介绍
风管系统的典型实例介绍和详解
成功经验和教训
分享实际操作的成功经验和教训
总结与展望
1 主要内容回顾
回顾本次培训的主要内容和亮点
2 未来发展和趋势
展望风管系统未来的发展和趋势
风管培训资料PPT课件
通过本次课程，您将全面了解风管的相关知识和技术，掌握风管系统的设计、安装和维护技能，从而提升您的职业技能和竞争力。
简介
1 目的
2 需求
确定本次培训的目标和内容
了解学员的预期和需求，确保培训达到最佳效果
风管概述
定义和分类
风管的基本定义和各种类型的分类
组成结构和工艺要求
风管组成部分和制造工艺的要求
安装和维护要点
风管安装和维护的关键步骤和要点
风管系统设计
基本原则
风管系统设计的基本原则和注意事项
布局方式和参数计算
风管系统设计的布局方式和参数计算法则
降噪措施和能耗控制方法
风管系统的降噪措施和能耗控制方法
风管安全与环保
1
ቤተ መጻሕፍቲ ባይዱ
意义
风管安全与环保的意义和必要性
2
保障措施
风管系统的安全与环保保障措施措施

格力培训模板

• 10）、多重保护，安全可靠 • 机组设置了高压保护，低压保护，排气高温保护，过流保护，回液保护，缺冷媒保护，风机模块保护，风机电机过热保护，通讯故障检测，IPM异常检测，感温包故障检测，传感器故障检测等多重保护功能，保障机组运行更加安全可靠。
（2）、GPd直流变频多联空调机组是格力自主研发的最新一代变频空调机组，是由一台风冷室外机连接数台相同或不同型式、容量的直接蒸发式室内机构成单一制冷系统，向一个或数个区域直接提供处理后空气的空调机组；机组容量范围为10.0kW～90.0kW，其中20.0kW以下容量机组主要用于家居场所、小型办公楼和商场等，而20.0kW以上机组主要用于大型办公楼、生产车间、大型商场等商用场所。机组采用技术领先的直流变频压缩机和独特的外观设计，并优化了制冷系统，使性能更佳、能效比更高、运行更为可靠，安装调试更为方便。其主要特点如下： 1）、直流变频技术,高效节能 a.格力直流变频单机机组，选用性能优越的高压腔直流变频压缩机，节能效率更高。 b.自主开发的第二代直流变频驱动技术，驱动系统高度智能化、集成化，变频控制的核心技术更加成熟。 c.输出能力无级调节，直流变频压缩机能够在20Hz～ 120Hz的范围内做到数字化的无级能量调节。 d.180度电流输出波形，启动电流小，转矩脉动小，调速范围广，转速在1200～7200r/min间自由调节，可以满足各种场合的温度需求，大大节省电能并保证用户最大舒适度。
5）、容量宽广，自由组合 a.GPdm－NaB－N1直流变频系列采用模块化的设计，每2HP 一个机型，从8HP至64HP间均可实现自由组合，实现室外机容量最大至180KW。 b.最多可以4个模块并联，基础模块之间没有主子模块之分。 c.室内机阵容齐全，极大地满足顾客的要求。 6）、无级调速的直流变频室外风机 a.首度使用直流变频电机，使用更节能、噪音更低。 b.在低速～高速均保持高效率，特别是低速时效率大大改进，配合直流变速压缩机，根据实际所需调节风扇转速，进一步达到节能的效果。 c.更大流量的室外风机允许机组安装在大厦的设备层内，通过导风管向外侧大气排放热量。当机组不需安装在设备层时，可降低风机功率以减少噪声。 7）、智能化油平衡系统、冷媒控制系统采用精准的油位控制装置和自动均油管路系统，确保机组安全节能运行。

空调风管施工技术培训(实用资料)

空调风管施工技术培训（实用资料）(可以直接使用，可编辑优秀版资料，欢迎下载）空调风管施工技术培训一. 金属风管制作1。

施工工艺：下料—-咬口——折方-—压口成型-—法兰下料——焊接——钻孔——-油漆——铆接翻边.2。

厚度符合规范要求，中低压风管≤320，0.5毫米；≤630，0。

6毫米；≤1000，0。

75毫米；≤2000，1.0毫米；＞2000，1.2毫米.3. 风管法兰用料，圆风管，D≤630，角钢25×25×3，M6螺栓;D≤1250，角钢30×30×4，M8螺栓;矩形风管,长边≤630，角钢25×25×3,M6螺栓；长边≤1500，角钢30×30×3 ，M8螺栓；长边≤2500,角钢40×40×4，M8螺栓。

矩形法兰四角必须有螺栓孔。

4。

圆形风管D≥800毫米长度L＞1250毫米或总面积＞4平方要加固；矩形风管边长＞630保温风管边长＞800长度＞1250或单边平面积＞1。

2平方要加固。

5. 风管外径或外边长≤300 允许偏差2毫米；＞300允许偏差3毫米；矩形对角线允许偏差≤3毫米；圆形直径允许偏差≤2毫米.6. 风管翻边宽度一致≥6毫米。

二. 非金属风管制作1. 施工工艺流程：划线切割——板材坡口—-打胶折边——接缝密封2. 材料厚度符合规范要求玻纤板材厚度一般为25-30毫米。

3. 板材应干燥平整,表面的铝箔隔气保护层与内层玻璃纤维粘合牢固.4。

外边长≤300允许偏差2毫米；＞300为3毫米；对角线偏差≤3毫米。

5。

风管的折角应平直，拼缝粘接应牢固、平整，风管的粘接材料应为防火材料，外表面铝箔胶带密封的每一边粘接宽度不应小于25毫米。

6. 风管表面应平整，两端面平行，无明显凹穴、变形、起泡，铝箔无破损等。

7. 风管加固根据系统工作压力及产品技术标准的规定执行.要点：1 重点拼接缝处的打胶处理。

《风管机培训资料》课件

未来发展趋势
智能化
随着物联网、人工智能等技术的发展，风管机将更加智能化，能够实现远程控制、智能调
节等功能。
绿色环保
环保意识日益增强，未来风管机将更加注重环保设计，采用更加环保的材料和生产工艺。
个性化定制
随着消费者需求的多样化，风管机将更加注重个性化定制，满足不同场所和人群的需求。
集成化
未来风管机将更加集成化，能够与其他环境控制设备进行联动，实现更加智能的环境控制
。
04
CATALOGUE
风管机设计规范与标准
设计规范
01
02
03
04
风管机设计应遵循国家和行业的有关标准，确保产品的合规
性和可靠性。
设计时应充分考虑风管机的性能参数，如风量、冷热量、噪
音等，以满足用户需求。
风管机设计应注重节能环保，采用高效、低能耗的部件和材
高效节能
风管机采用全直流变频技术，能效比高，运行费用低，相比传统空调更加节能。
舒适度高
风管机采用大风量、低噪音设计，出风均匀，能够快速达到设定温度，提高室内舒适度。
安装灵活
风管机采用隐蔽式安装方式，可以适应各种室内装修风格，同时安装位置灵活多样，可以根据实际需求进行调整。
维护方便
风管机结构简单，维护保养方便，使用寿命长，能够降低长期运营成本。
02
CATALOGUE
风管机安装与维护
安装步骤
准备工作
检查风管机型号、规格是否符合要求，准备好安装工具和材料，确保施工现场安全。
调试运行
完成安装后对风管机进行调试运行，检查设备运行是否正常，调整设备参数以满足使用要求。
01
02

格力风管机空调培训

格力风管机空调培训
风管机卖点
室内机业内最薄，高度仅为185mm，安装完毕局部装修后吊顶高度不超过250，完全不影响客户的吊顶装修要求。
路漫漫其悠远
格力风管机空调培训
四、美观大方彰显品位
与装修的完美结合
风管机卖点
路漫漫其悠远
格力风管机空调培训
风管机卖点
五、送风均匀、舒适、房间温差不超过±0.5℃
路漫漫其悠远
格力风管机空调培训
吊装好的机组与风道
路漫漫其悠远
格力风管机空调培训
A2系列普通风管机使用场合
路漫漫其悠远
格力风管机空调培训
A系列普通风管机适用于超市、连锁店、宾馆大堂、会议室、餐厅、厂房、洗浴中心、KTV、网吧等适合小型商用和工业应用建筑空调工程。
路漫漫其悠远
格力风管机空调培训
适性比较——美观及气流分布均匀
如果安装在房间墙壁的中间，出风均匀，空调效果比较好，但是冷媒管和冷凝水管会有比较长的一段暴露在室内，影响室内装潢！
所以一般安装在靠墙处，以利于空调排管和冷凝水的排放。但是由于出风的局限性很容易产生空调死角，引起局部的路漫漫其悠远制冷制热效果不良。
死角
格力风管机空调培训
调的效果
风管机特点
空气
路漫漫其悠远
室外效果
线控器
室内效果
格力风管机空调培训
风管机卖点
2、价格比较三匹定频王者至尊市场价：11000元三匹（超薄FGR6.5/B）市场价：8800元（含所有材料及安装）
路漫漫其悠远
格力风管机空调培训
二、不占用房间面积
风管机卖点
1、传统柜机放在客厅的角落，至少占用 1-2m2的房间面积。

中央空调风管机设计培训

三、客厅中央空调设计（B系列风管机设计）
中央空调风管机设计培训
B系列风管机的适用场所
机身高度185mm,业界最薄
主要适用于局部装修吊顶的房间，如：客厅、卧室、宾馆客房。
中央空调风管机设计培训
建筑图纸
中央空调风管机设计培训
3、机外余压：实际施工中风管接的过长，导致风口没有风。
4、噪声问题：这是目前被投诉的一个要点。造成这一问题的原因多数在于安装责任心不强，造成产品质量不稳定。在卧室、客厅等噪声要求较高的房间，面积较大时，用两台小设备代替一台大设备。中央空调Βιβλιοθήκη 管机设计培训室内机安放位置
a：送回风无阻挡的地方， b：出风口尽量在一面墙的居中位置， c：送风对面墙最好小于5米， d：室内机最好不在卧室床头上方和家电的上方， e：室内送风口尽量不在掉角之处（特别征对大于20米的空间）以防气流分布不均匀， f：检修口开口尺寸为400mm*400mm。
中央空调风管机设计培训
室外机安放位置
中央空调风管机设计培训
工程实例
中央空调风管机设计培训
风口
用于送风口
用于回风口
散流器
中央空调风管机设计培训
设计所需办公用品：
1、CAD软件
2、鸿业暖通软件（天正、浩晨）
3、甲方提供的完整的CAD建筑图（装饰吊顶图）
4、直尺、三角板、量角器
5、设计手册
人研
6、五金手册
才
7、预算软件 EXCEL、宏业清结构单
设备选型
面积（m2）
客厅 30
冷负荷指标（w/m2）
200
冷负荷（w）
6000
根据冷负荷选择B系列超薄风管机FGR6.5/B。

小风管机安装培训131028

0.5
320＜b≤630
0.6
630＜b≤1000
0.75
1000＜b≤2000
1.0
2000＜b≤4000
1.2
注：低压系统风管（P≤500Pa）中压系统风管（500＜P≤1500Pa）
金属风管保温厚度：一般环境20mm，热湿环境25mm
小风管机安装培训131028
风口和风管的安装
非金属风管材料的选择：禁止使用玻镁风管
小风管机安装培训131028
风口和风管的安装
机组风口的设置要求
1、机组吊装后，要求配置送风、回风口和检修口，确保机组回风顺畅，能对机组进行有效维护和保养。 2、机组送风口和回风口的距离尽量远离分隔开，避免送风回风短路。 3、机组送风口和回风口要求在同一空调区域，避免机组吸入大量新风进行处理，影响使用效果。 4、不同空调区域吊顶空间相通，且空间大，要求机组设置回风管，进行有组织回风，避免吊顶上直接回风。
固定开口扳手卡紧管接头，另一扳手拧紧小风管机安装培训131028
连接管的安装
连接管的保温：保温必须严密
小风管机安装培训131028
冷凝排水管的安装
1%以上
1%以上
3‰以上
坡度
连接方式
保温
间距要求
满水、通水试验
小风管机安装培训131028
A2系列： 2.6~5kW：
电气安装
单相6.5~7.5kW：
回风口
送风口
小风管机安装培训131028
风口和风管的安装
错误安装方式8：吊顶上空间大，机组回风口敞开，在整个吊顶上进行无组织回风，回风温度与空调区域温度相差较大，影响机组使用效果。没有接回风管
小风管机安装培训131028

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（3）高效节能，舒心享受机组所采用的热交换器，是由高质量薄壁紫铜管和高效铝翅片由机械胀管而成
的，与大风量低噪声风机组合形成强化传热。分流头采用高新技术制造，使分流更均匀，同时降低了压力损失，更有效地提高了盘管的换热效果。
2020/5/14
功能特点
中（高）静压风管机：
（1）高效风机，舒适之美
回
机组采用专用低噪高压离心风机，附加专业风减振，噪音更低；通过通风管道、
高余压集中送风，使冷量传输距离更远，从而满足各种建筑物不同特性的需求。
（2）应用灵活，灵感之美机组有高压型与中压型，根据送风距离灵活选择，风口类型随装饰设计可适当
选用，使空调系统与室内装修达到完美结合。
（3）节能舒适，清新之美采用新技术热交换器，传热效果高，节省能耗；可自由配置新风，保持室内空
气品质，有利于身体健康。
2020/5/14
志高风管机系统优势
（2）力矩变化小，振动小，噪声低：涡旋式压缩机的压缩过程较慢，因一对涡旋体中几个月牙形空间可同时进行压缩，故使曲轴转矩变化小，涡旋式转矩仅为滚动转子式和往复式的1/10，压缩机运转平稳；由因为涡旋式压缩机吸气、压缩、排气使连续进行的，所以进排气的压力脉动很小，于是振动和噪声都小。据统计，涡旋式压缩机比活塞式压缩机振动率减少大约 70％。
机组可以通过集中控制器（选配件）串连连接两个HAC-HUB集线器（用户可自行购买），同时控制多达16套机组室内机，而每个室内机的控制器调节后也能在集中控制器上体现，最终实现1200米的远程集中控制，此集中控制不需要进行地址设置。
2020/5/14
志高风管机系统优势
示意图
2020/5/14
志高风管机系统优势
2020/5/14
电源形式：
空调机的位置：W—室外机，室内机不表示室内机机外余压：h—高压，m—中压室内机结构代号：F—风管机制冷量代号：×100W 机组功能代号：R—热泵型，单冷型不表示机组结构形式：F—分体式表示空调器
设备命名
中静压风管机（超薄型）
R F 4.6 D W/ Pm
室内机风压：m—中静压室内机结构型式：P—风机盘管，F-风管式结构类型：W—分体式电源类型：D—单相，三相不表示制冷量代号：x1000W 冷却方式：Ｆ—风冷机组功能代号:L—单冷，R—热泵
当多个集中控制器同时使用时，可以通过计算机（需要安装集中控制相关软件）经过有RS485/RS232端口的信号转换器（用户可自行购买）连接每个集中控制线控器 HAC-HUB来实现所有机组的远程集中控制。此控制存在两种连接方式：树状式、级连式。
2020/5/14
2020/5/14
志高风管机系统优势
电控系统性能
整个电控系统硬件由系统控制主板、线控器主板、红外线遥控器等几部分组成。系统的软件功能主要为以下内容：制冷模式；除湿模式；通风模式；制热模式；睡眠功能；停电记忆功能；缩时功能；主板自检功能；线控主板自检功能；故障代码液晶屏显示功能等
机组可以实现集中控制功能，为用户提供一套完善的物业管理工具，随时可以实现远程控制及了解到用户空调的使用情况。
RF__(D)W/Pl
◎◎
◎◎◎◎◎◎
◎
RF__(D)W/Fm
◎◎◎◎
KFR-__FmW
KFR-__FhW RF__W/Fh
◎◎◎◎◎◎ ◎◎◎◎◎◎
2020/5/14
产品系列室外机外观图
1.8~5.1 kW
12 kW
6.1~7.0 kW
2020/5/14
15 kW
设备命名
低静压风管机
R F 4.6 D W/ P l T
• 普通型
2020/5/14
分类
按功能分
• 单冷型 • 热泵型 • 热泵电辅型
2020/5/14
产品培训—风管机
产品系列
产品培训—风管机
低静压普通型风管机
中静压超薄型风管机
中静压普通型风管机
高静压普通型风管机
类型
型号命名方式
制冷量kW 1.8 2.5 3.2 3.6 4.6 5.1 6.1 7 8.8 10 12 15 17
2020/5/14
功能特点
低静压风管机：
（1）精致耐用，安心使用回风出风超薄设计，小巧轻便；镀锌钢板结构，耐腐蚀；室外机采用先进静电喷塑工艺
，美观耐用。
（2）人性设计，贴心感受独特的前倾式离心风机，风量大，噪音低；三挡风速电机，风量随意调控；具
有线控、遥控两种控制方式，灵活选择；隐藏式安装，既节省使用空间，又不影响室内美观。
产品培训
直冷风管式空调
2020/5/14
分类
按机外余压分
• 低静压（1m、Fm • 高静压（120Pa以上）Fh
产品培训
2020/5/14
产品培训
分类
按机身尺寸分
• 超薄型（低静压195mm、205mm、220mm；中静压：235、245mm和295mm）
2020/5/14
2020/5/14
志高风管机系统优势
• 采用涡旋式压缩机
1）效率高：涡旋式压缩机的吸气、压缩、排气过程是连续单向进行，因而吸入气体的有害过热小；相邻工作腔间的压差小，其它泄漏量少；没有余隙容积中气体向吸气腔的膨胀过程，容积效率高，通常高达95％以上；动涡旋体上的所有点均以几毫米的回转半径作同步转动，所以运动速度低，摩擦损失小；没有吸气阀，也可以不设置排气阀，所以气流的流动损失小。涡旋式压缩机的效率比往复式的约高10％。
（3）结构简单，体积小，质量轻，可靠性高：涡旋式压缩机构成压缩室的零件数目与往复式压缩机的零件数目之比为1：7，所以涡旋式的体积比往复式小40％，质量轻15 ％；又由于没有吸排气阀，易损零件少，加之有轴向、径向间隙可调的柔性机构，能避免液击造成的损失及破坏，故涡旋式压缩机的运行可靠性高；因此，涡旋式压缩机即使在高转速下运行也保持高效率和高可靠性。
特殊功能代号：T—超薄型，普通型省略室内机风压：l—低静压室内机结构型式：P—风机盘管结构类型：W—分体式电源类型：D—单相，三相不表示
制冷量代号：x1000W 冷却方式：Ｆ—风冷机组功能代号:L—单冷，R—热泵
2020/5/14
设备命名
中(高)静压风管机（普通型）
K F R–70 F m W / S
