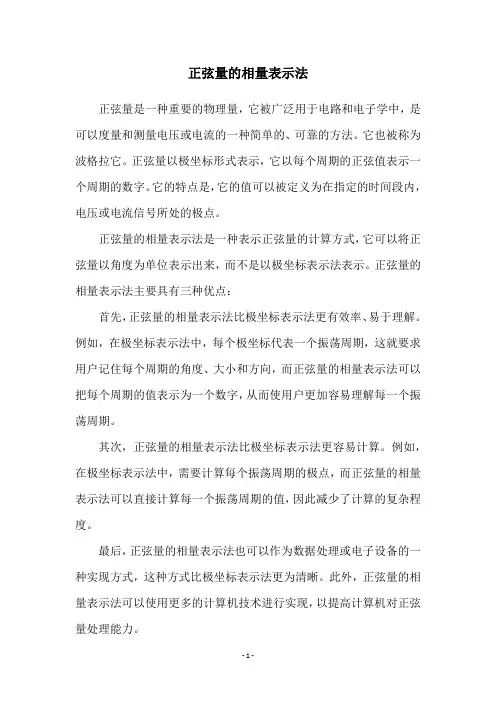

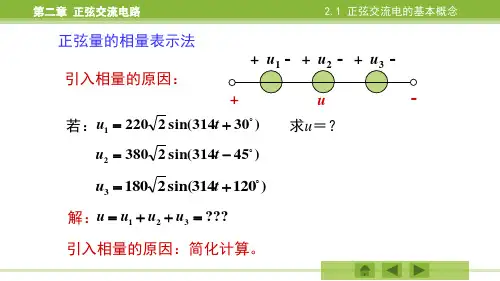

正弦量的相量表示法
正弦量是一种重要的物理量，它被广泛用于电路和电子学中，是可以度量和测量电压或电流的一种简单的、可靠的方法。

它也被称为波格拉它。

正弦量以极坐标形式表示，它以每个周期的正弦值表示一个周期的数字。

它的特点是，它的值可以被定义为在指定的时间段内，电压或电流信号所处的极点。

正弦量的相量表示法是一种表示正弦量的计算方式，它可以将正弦量以角度为单位表示出来，而不是以极坐标表示法表示。

正弦量的相量表示法主要具有三种优点：
首先，正弦量的相量表示法比极坐标表示法更有效率、易于理解。

例如，在极坐标表示法中，每个极坐标代表一个振荡周期，这就要求用户记住每个周期的角度、大小和方向，而正弦量的相量表示法可以把每个周期的值表示为一个数字，从而使用户更加容易理解每一个振荡周期。

其次，正弦量的相量表示法比极坐标表示法更容易计算。

例如，在极坐标表示法中，需要计算每个振荡周期的极点，而正弦量的相量表示法可以直接计算每一个振荡周期的值，因此减少了计算的复杂程度。

最后，正弦量的相量表示法也可以作为数据处理或电子设备的一种实现方式，这种方式比极坐标表示法更为清晰。

此外，正弦量的相量表示法可以使用更多的计算机技术进行实现，以提高计算机对正弦量处理能力。

正弦量的相量表示法是一种高效方便的表示方式，它不仅使得表示更加清晰，而且可以明显降低计算机程序的复杂度，是电子行业用来表示正弦量的首选方式。

因此，正弦量的相量表示法应运而生，并迅速得到广泛使用。

它在电子领域的应用越来越广泛，赋予了正弦量表示技术更强的功能性和效率性，实现了正弦量表示技术的完美。

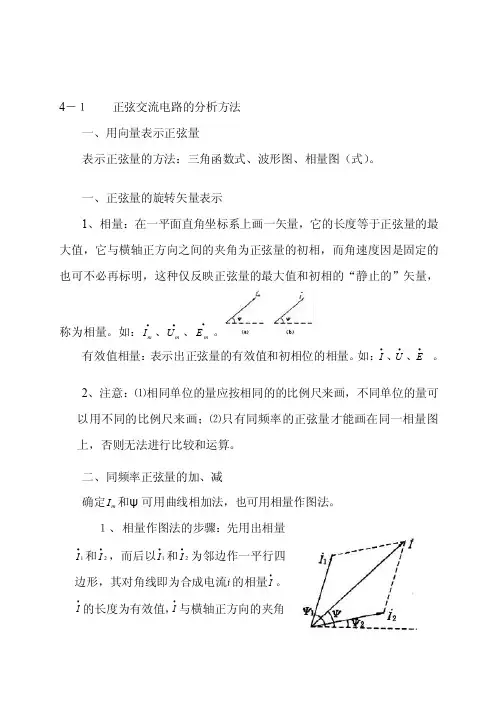

4－１ 正弦交流电路的分析方法一、用向量表示正弦量表示正弦量的方法：三角函数式、波形图、相量图（式）。

一、正弦量的旋转矢量表示1、相量：在一平面直角坐标系上画一矢量，它的长度等于正弦量的最大值，它与横轴正方向之间的夹角为正弦量的初相，而角速度因是固定的也可不必再标明，这种仅反映正弦量的最大值和初相的“静止的”矢量，称为相量。

如：∙m I 、∙m U 、∙m E 。

有效值相量：表示出正弦量的有效值和初相位的相量。

如：∙I 、∙U 、∙E 。

2、注意：⑴相同单位的量应按相同的的比例尺来画，不同单位的量可以用不同的比例尺来画；⑵只有同频率的正弦量才能画在同一相量图上，否则无法进行比较和运算。

二、同频率正弦量的加、减确定m I 和ψ可用曲线相加法，也可用相量作图法。

１、 相量作图法的步骤：先用出相量1∙I 和2∙I ，而后以1∙I 和2∙I 为邻边作一平行四边形，其对角线即为合成电流i 的相量∙I 。

∙I的长度为有效值，∙I 与横轴正方向的夹角即为初相ψ。

２、应用相量作图法对正弦量进行减法时，实质与加法相同。

例如： ∙∙∙∙∙-+=-=)(2121I I I I I ３、三角形法求矢量加、减两矢量求和：两相量“头尾相连”，第三条边即是它们的和。

两矢量求差：两相量“尾尾相连，指向最减数的第三边即为它们的差。

多个相量相加时：各相量“头尾相连”，由第一个相量的箭尾和最后一个相量的箭头作一相量，即为求和的相量。

三、相量的复数表示式把一个表示正弦量的相量画在复平面上，相量便可以用复数来表示，从而正弦量也就可以用复数表示。

jb a I +=∙其中，a----实部，b----虚部ψψsin ,cos I b I a ==则： ()ψψψψsin cos sin cos j I jI I jb a I +=+=+=∙，式中，Ｉ----复数的模，ψ----复数的幅角ab tg b a I =+=ψ,22复数的三角函数形式变换为指数形式再简写为极坐标形式为：ψψ∠==∙I Ie I j复数和正弦量之间也是一一对应的关系，表示正弦量的复数称为相量表示式，也简称相量，以后述及相量，若进行运算指复数运算，若作图指位置在初始时间的相量图。

正弦量的相量表示法一、正弦量的表示方法1、波形图表示法下图给出了不同初相角的正弦交流电的波形图。

2、瞬时值表达式 i (t ) = I m sin(ω t + ϕi 0)u (t ) = U m sin(ω t + ϕu 0)e (t ) = E m sin(ω t + ϕe 0)3、相量表示实质：用复数表示正弦量①正弦量用旋转有向线段表示相量法就是用相量来表示正弦量。

相量的数学基础是复数。

采用这种表示方法使得描述正弦交流电路由原来的微(积)分方程转化为代数形式的方程，大大地简化了正弦交流电路的分析与计算。

我们知道一个带有方向的线段可以表示一个矢量，下面先来看一个例子，讨论旋转有向线段与正弦量的关系。

图 正弦交流电的波形图举例 ψU U ∠=设正弦量U= U m sin(ωt +ψ)若: 有向线段长度 = Um有向线段与横轴夹角 = 初相位ψ有向线段以速度ω按逆时针方向旋转则:该旋转有向线段每一瞬时在纵轴上的投影即表示相应时刻正弦量的瞬时值。

例如：在t =t 0时，U 0=U m sin(ωt 0+ψ)在t=t l 时，U 1=U m sin ；(ωt 1+ψ)正弦量可用有向线段表示，而有向线段又可用复数表示，所以正弦量可用复数来表示。
