发动机原理 第三章 发动机的换气过程

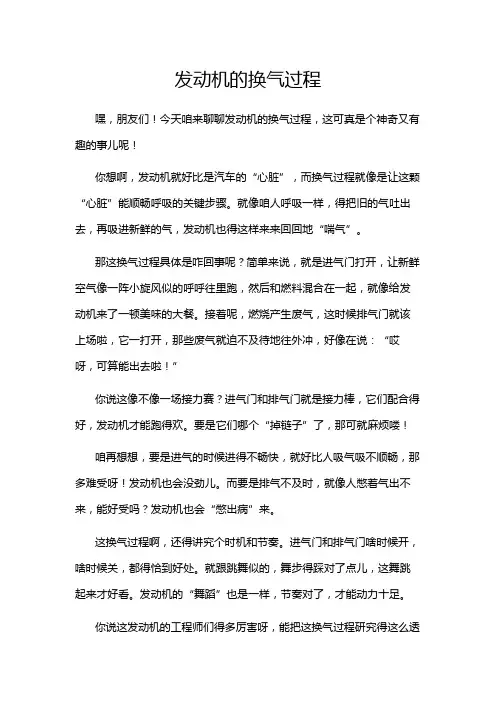

发动机的换气过程嘿，朋友们！今天咱来聊聊发动机的换气过程，这可真是个神奇又有趣的事儿呢！你想啊，发动机就好比是汽车的“心脏”，而换气过程就像是让这颗“心脏”能顺畅呼吸的关键步骤。

就像咱人呼吸一样，得把旧的气吐出去，再吸进新鲜的气，发动机也得这样来来回回地“喘气”。

那这换气过程具体是咋回事呢？简单来说，就是进气门打开，让新鲜空气像一阵小旋风似的呼呼往里跑，然后和燃料混合在一起，就像给发动机来了一顿美味的大餐。

接着呢，燃烧产生废气，这时候排气门就该上场啦，它一打开，那些废气就迫不及待地往外冲，好像在说：“哎呀，可算能出去啦！”你说这像不像一场接力赛？进气门和排气门就是接力棒，它们配合得好，发动机才能跑得欢。

要是它们哪个“掉链子”了，那可就麻烦喽！咱再想想，要是进气的时候进得不畅快，就好比人吸气吸不顺畅，那多难受呀！发动机也会没劲儿。

而要是排气不及时，就像人憋着气出不来，能好受吗？发动机也会“憋出病”来。

这换气过程啊，还得讲究个时机和节奏。

进气门和排气门啥时候开，啥时候关，都得恰到好处。

就跟跳舞似的，舞步得踩对了点儿，这舞跳起来才好看。

发动机的“舞蹈”也是一样，节奏对了，才能动力十足。

你说这发动机的工程师们得多厉害呀，能把这换气过程研究得这么透彻，让发动机能乖乖听话，为我们的汽车提供强大的动力。

咱平时开车的时候，可能感觉不到这换气过程在悄悄进行，但它可一直在努力工作呢！就像一个默默付出的小英雄。

所以啊，我们可得好好爱护咱的车，让发动机的换气过程一直顺顺利利的。

按时保养，给它用好的机油，就像给人吃有营养的食物一样。

这样，它才能一直健健康康的，带着我们到处跑。

总之呢，发动机的换气过程虽然看不见摸不着，但它真的超级重要！可别小瞧了它哟！。

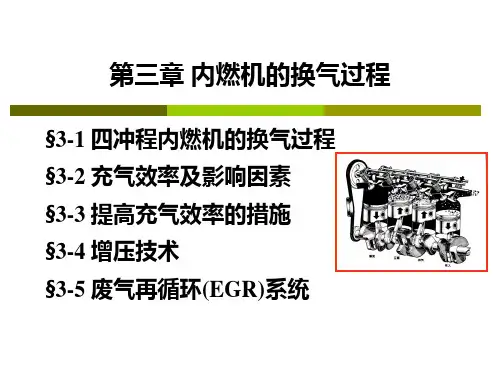

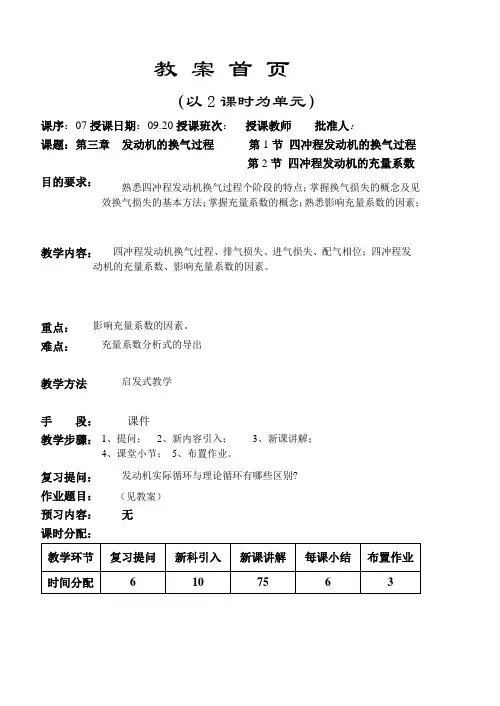

（以2课时为单元）课序：07授课日期：09.20授课班次： 授课教师 批准人：课题：第三章 发动机的换气过程 第1节 四冲程发动机的换气过程第2节 四冲程发动机的充量系数目的要求：重点：难点：教学方法手段： 课件教学步骤：复习提问：作业题目：预习内容： 无课时分配：第三章发动机的换气过程新课导入内燃机的换气过程是内燃机排出本循环的已燃气体和为下一循环吸入新鲜充量（空气或可燃混合气）的进排气过程，它是工作循环得以周而复始不断进行的保证。

内燃机的性能很大程度上依赖其换气过程。

为提高动力性和经济性指标，需要研究减少进排气流动阻力损失和提高充量系数的措施及方法，以及如何为燃烧提供一个合适的缸内气体流场，并保证多缸机的各缸均匀性。

在内燃机执行换气过程中，有时为了控制内燃机的NO x有害排放，还需要进行排气再循环（可分为外部EGR和内部EGR）。

内燃机采用增压技术可以提高进气密度，从而提高发动机的功率，并改善经济性和排放。

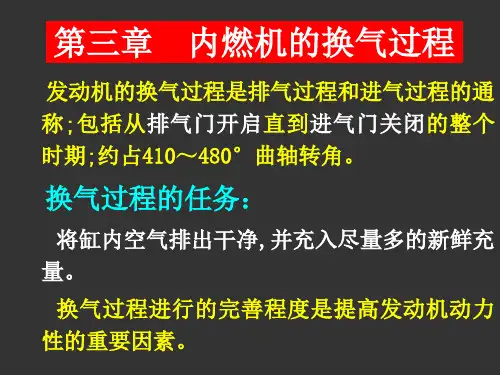

§2.1 四冲程发动机的换气过程一、换气过程四冲程发动机的换气过程是指从排气门开启到进气门关闭的整个过程。

约410°CA ~480°CA.1、排气过程按燃气对活塞的作用，排气过程可分为自由排气和强制排气两个阶段；按排气流动的性质，排气过程又可分为超临界排气和亚临界排气两个阶段。

（1）自由排气阶段从排气门打开到活塞运行到排气下止点这段曲轴转角内的排气过程称为自由排气阶段。

1）自由排气阶段的特点①缸内气体一边对活塞做功，一边自动排出缸外；②缸内压力与排气管压力之比大于临界压力，气体流动处于超临界状态；排起的流量进取决于缸内气体状态和排气门流通面积，而与排气管压力无关。

③时间虽短，但排出的气量较大。

２）排气提前角从排气门开始打开到活塞运行到排气下止点时曲轴所转过的角度，称为排气提前角。

排气提前角的范围为30°CA～80°CA。

排气提前角过小，膨胀功损失小，但推出功增大；排气提前角过大，推出功减小，但膨胀功损失大；因此存在一个合适的排气提前角使得膨胀损失与推出损失之和最小。

第二章发动机的性能指标1.研究理论循环的目的是什么？理论循环与实际循环相比，主要作了哪些简化？答:目的：1.用简单的公式来阐明内燃机工作过程中各基本热力参数间的关系，明确提高以理论循环热效率为代表的经济性和以平均有效压力为代表的动力性的基本途径2.确定循环热效率的理论极限，以判断实际内燃机经济性和工作过程进行的完善程度以及改进潜力3.有利于分析比较发动机不同循环方式的经济性和动力性简化：1.以空气为工质，并视为理想气体，在整个循环中工质的比热容等物理参数为常数，均不随压力、温度等状态参数而变化2.将燃烧过程简化为由外界无数个高温热源向工质进行的等容、等压或混合加热过程，将排气过程即工质的放热视为等容放热过程3.把压缩和膨胀过程简化成理想的绝热等熵过程，忽略工质与外界的热交换及其泄露等的影响4.换气过程简化为在上、下止点瞬间开和关，无节流损失，缸内压力不变的流入流出过程。

2.简述发动机的实际工作循环过程。

四冲程发动机的实际循环由进气、压缩、燃烧、膨胀、排气组成3.排气终了温度偏高的原因可能是什么？有流动阻力，排气压力>大气压力，克服阻力做功，阻力增大排气压力增大,废气温度升高。

负荷增大Tr增大；n升高Tr增大，∈+，膨胀比增大，Tr减小。

4.发动机的实际循环与理论循环相比存在哪些损失？试述各种损失形成的原因。

答：1.传热损失，实际循环中缸套内壁面、活塞顶面、气缸盖底面以及活塞环、气门、喷油器等与缸内工质直接接触的表面始终与工质发生着热交换2.换气损失，实际循环中，排气门在膨胀行程接近下止点前提前开启造成自由排气损失、强制排气的活塞推出功损失和自然吸气行程的吸气功损失3.燃烧损失，实际循环中着火燃烧总要持续一段时间，不存在理想等容燃烧，造成时间损失，同时由于供油不及时、混合气准备不充分、燃烧后期氧不足造成后燃损失以及不完全燃烧损失4.涡流和节流损失实际循环中活塞的高速运动使工质在气缸产生涡流造成压力损失。

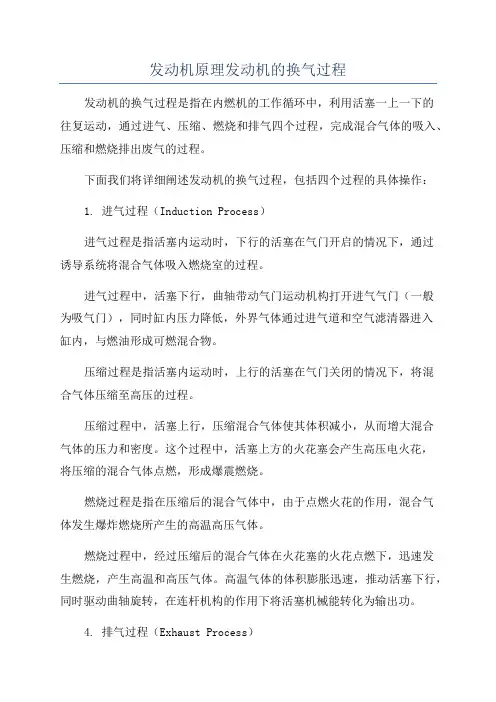

发动机原理发动机的换气过程发动机的换气过程是指在内燃机的工作循环中，利用活塞一上一下的往复运动，通过进气、压缩、燃烧和排气四个过程，完成混合气体的吸入、压缩和燃烧排出废气的过程。

下面我们将详细阐述发动机的换气过程，包括四个过程的具体操作：1. 进气过程（Induction Process）进气过程是指活塞内运动时，下行的活塞在气门开启的情况下，通过诱导系统将混合气体吸入燃烧室的过程。

进气过程中，活塞下行，曲轴带动气门运动机构打开进气气门（一般为吸气门），同时缸内压力降低，外界气体通过进气道和空气滤清器进入缸内，与燃油形成可燃混合物。

压缩过程是指活塞内运动时，上行的活塞在气门关闭的情况下，将混合气体压缩至高压的过程。

压缩过程中，活塞上行，压缩混合气体使其体积减小，从而增大混合气体的压力和密度。

这个过程中，活塞上方的火花塞会产生高压电火花，将压缩的混合气体点燃，形成爆震燃烧。

燃烧过程是指在压缩后的混合气体中，由于点燃火花的作用，混合气体发生爆炸燃烧所产生的高温高压气体。

燃烧过程中，经过压缩后的混合气体在火花塞的火花点燃下，迅速发生燃烧，产生高温和高压气体。

高温气体的体积膨胀迅速，推动活塞下行，同时驱动曲轴旋转，在连杆机构的作用下将活塞机械能转化为输出功。

4. 排气过程（Exhaust Process）排气过程是指活塞向上运动时，废气在气门开启的情况下，从燃烧室中排出的过程。

排气过程中，活塞上行，鞘管运动机构打开排气气门，废气被排出燃烧室，通过排气系统最终排出发动机。

总结：发动机的换气过程是通过进气、压缩、燃烧和排气过程，将可燃混合物吸入、压缩、燃烧、排出的过程。

进气过程中，混合气体通过进气道进入缸内；压缩过程中，混合气体被压缩至高压；燃烧过程中，可燃混合物被点燃形成高压气体；排气过程中，废气通过排气系统排出发动机。

通过这一连续的工作过程，发动机将化学能转化为机械能，推动车辆的运动。

《发动机原理》教学大纲课程编码：课程名称：发动机原理英文名称：Fundamental of Automobile Engine开课学期：6学时/学分：64/4或36/2 （其中实验学时：8或4 ）课程类型：专业课开课专业：热能与动力工程专业或车辆工程选用教材：《发动机原理》（第2版）林学东编著机械工业出版社2015.01执笔人：一、课程性质、目的与任务本课程是汽车发动机及车辆工程专业本科生必修的一门主要专业理论课。

本课程的目的是通过本课程的学习，使学生掌握发动机的能量转换的基本原理及其性能评价方法、影响发动机性能因素的分析方法；了解提高或改进发动机性能的主要途径和措施。

为合理使用、正确调整以及汽车动力传动系统合理匹限奠定理论基础；同时初步掌握发动机的试验方法和实验技能。

二、教学基本要求本课程主要讲述汽车发动机的工作原理及其特性，它以发动机性能指标为主要研究对象，介绍发动机的基本工作原理，分析影响内燃机各工作过程以及性能指标的各种因素。

从节能减排角度合理组织发动机工作过程以及如何提高其性能是本课程的中心内容。

通过本课程的学习，使学生牢固掌握发动机的性能指标、性能特性及其分析方法和主要影响因素；初步掌握发动机的试验方法及其数据处理和万有特性制取方法；为汽车动力系统合理匹时奠定理论基础。

根据总学时的要求，内容可根据具体培养要求进行删减。

三、各章节内容及学时分配第一章绪论教学目的与要求本章节着重介绍汽车发动机在国民经济中的重要作用。

通过本章的学习，使学生了解内燃机的发明与发展历程，以及不同阶段汽车发动机发明发展过程中存在的问题，正确对待发动机原理这门课程，正确对待以发动机为动力源的汽车发展对社会环境与文明的影响，明确本课程的学习目的和方法，培养对本课程的学习兴趣。

1.1本课程的任务、要求和学习方法1.2内燃机与汽车及其发展史简介1.3汽车工业的发展阶段1.4汽车发展对社会环境的影响考核要求：了解内燃机在国民经济中的作用、内燃机的发展历史、现状及趋势。

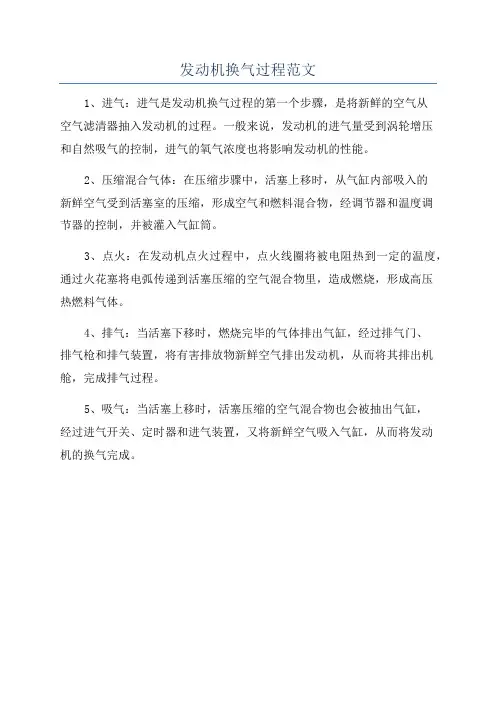

发动机换气过程范文
1、进气：进气是发动机换气过程的第一个步骤，是将新鲜的空气从
空气滤清器抽入发动机的过程。

一般来说，发动机的进气量受到涡轮增压
和自然吸气的控制，进气的氧气浓度也将影响发动机的性能。

2、压缩混合气体：在压缩步骤中，活塞上移时，从气缸内部吸入的
新鲜空气受到活塞室的压缩，形成空气和燃料混合物，经调节器和温度调
节器的控制，并被灌入气缸筒。

3、点火：在发动机点火过程中，点火线圈将被电阻热到一定的温度，通过火花塞将电弧传递到活塞压缩的空气混合物里，造成燃烧，形成高压
热燃料气体。

4、排气：当活塞下移时，燃烧完毕的气体排出气缸，经过排气门、
排气枪和排气装置，将有害排放物新鲜空气排出发动机，从而将其排出机舱，完成排气过程。

5、吸气：当活塞上移时，活塞压缩的空气混合物也会被抽出气缸，
经过进气开关、定时器和进气装置，又将新鲜空气吸入气缸，从而将发动
机的换气完成。

第一章发动机的性能1.简述发动机的实际工作循环过程。

1）进气过程：为了使发动机连续运转，必须不断吸入新鲜工质，即是进气过程。

此时进气门开启，排气门关闭，活塞由上止点向下止点移动。

2）压缩过程：此时进排气门关闭，活塞由下止点向上止点移动，缸内工质受到压缩、温度。

压力不断上升，工质受压缩的程度用压缩比表示。

3）燃烧过程：期间进排气门关闭，活塞在上止点前后。

作用是将燃料的化学能转化为热能，使工质的压力和温度升高，燃烧放热多，靠近上止点，热效率越高。

4)膨胀过程：此时，进排气门均关闭，高温高压的工质推动活塞，由上止点向下至点移动而膨胀做功，气体的压力、温度也随之迅速下降。

（5）排气过程：当膨胀过程接近终了时，排气门打开，废气开始靠自身压力自由排气，膨胀过程结束时，活塞由下止点返回上止点，将气缸内废气移除。

3.提高发动机实际工作循环热效率的基本途径是什么？可采取哪些基本措施？提高实际循环热效率的基本途径是：减小工质传热损失、燃烧损失、换气损失、不完全燃烧损失、工质流动损失、工质泄漏损失。

提高工质的绝热指数κ。

可采取的基本措施是：⑴减小燃烧室面积，缩短后燃期能减小传热损失。

⑵. 采用最佳的点火提前角和供油提前角能减小提前燃烧损失或后燃损失。

⑶采用多气门、最佳配气相位和最优的进排气系统能减小换气损失。

⑷加强燃烧室气流运动，改善混合气均匀性，优化混合气浓度能减少不完全燃烧损失。

⑸优化燃烧室结构减少缸内流动损失。

⑹采用合理的配缸间隙，提高各密封面的密封性减少工质泄漏损失。

4.什么是发动机的指示指标？主要有哪些？答：以工质对活塞所作之功为计算基准的指标称为指示性能指标。

它主要有：指示功和平均指示压力.指示功率.指示热效率和指示燃油消耗率。

5.什么是发动机的有效指标？主要有哪些？答:以曲轴输出功为计算基准的指标称为有效性能指标。

主要有：1）发动机动力性指标，包括有效功和有效功率.有效转矩.平均有效压力.转速n和活塞平均速度；2）发动机经济性指标，包括有效热效率.有效燃油消耗率；3）发动机强化指标，包括升功率PL.比质量me。
