第二章发动机的性能指标1.研究理论循环的目的是什么？理论循环与实际循环相比，主要作了哪些简化？答:目的：1.用简单的公式来阐明内燃机工作过程中各基本热力参数间的关系，明确提高以理论循环热效率为代表的经济性和以平均有效压力为代表的动力性的基本途径2.确定循环热效率的理论极限，以判断实际内燃机经济性和工作过程进行的完善程度以及改进潜力3.有利于分析比较发动机不同循环方式的经济性和动力性简化：1.以空气为工质，并视为理想气体，在整个循环中工质的比热容等物理参数为常数，均不随压力、温度等状态参数而变化2.将燃烧过程简化为由外界无数个高温热源向工质进行的等容、等压或混合加热过程，将排气过程即工质的放热视为等容放热过程3.把压缩和膨胀过程简化成理想的绝热等熵过程，忽略工质与外界的热交换及其泄露等的影响4.换气过程简化为在上、下止点瞬间开和关，无节流损失，缸内压力不变的流入流出过程。

2.简述发动机的实际工作循环过程。

四冲程发动机的实际循环由进气、压缩、燃烧、膨胀、排气组成3.排气终了温度偏高的原因可能是什么？有流动阻力，排气压力>大气压力，克服阻力做功，阻力增大排气压力增大,废气温度升高。

负荷增大Tr增大；n升高Tr增大，∈+，膨胀比增大，Tr减小。

4.发动机的实际循环与理论循环相比存在哪些损失？试述各种损失形成的原因。

答：1.传热损失，实际循环中缸套内壁面、活塞顶面、气缸盖底面以及活塞环、气门、喷油器等与缸内工质直接接触的表面始终与工质发生着热交换2.换气损失，实际循环中，排气门在膨胀行程接近下止点前提前开启造成自由排气损失、强制排气的活塞推出功损失和自然吸气行程的吸气功损失3.燃烧损失，实际循环中着火燃烧总要持续一段时间，不存在理想等容燃烧，造成时间损失，同时由于供油不及时、混合气准备不充分、燃烧后期氧不足造成后燃损失以及不完全燃烧损失4.涡流和节流损失实际循环中活塞的高速运动使工质在气缸产生涡流造成压力损失。

发动机原理教学大纲课程编号：课程名称：发动机原理Aircraft Engines学时/学分：24学时/1.5学分先修课程：流体力学基础（编号）、工程热力学一、课程教学目标本课程是“飞行器设计工程”专业本科生的必修课。

发动机是飞机的关键部件之一，它提供飞行动力，它的性能直接影响飞机性能，飞机控制和操纵所需功率也来自于发动机。

本课程的目的是使飞机系学生掌握发动机工作原理和性能以及适用范围和使用时的工作限制。

了解飞机和发动机匹配中所存在的问题。

二、教学内容及基本要求1. 课程主要内容第一章航空燃气涡轮发动机工作原理(5学时)发动机的工作过程有效推力和推力计算公式发动机性能指标和基本要求发动机中的能量转换和发动机效率发动机主要设计参数及选择原则飞机/发动机一体化设计概念第二章发动机主要部件工作原理(9学时)进气道的工作状态及特性压气机加功增压原理及特性燃烧室工作原理及特性涡轮做功原理及特性尾喷管的工作状态及特性第三章涡轮喷气发动机(7学时)各部件共同工作涡喷发动机特性超音速进气道与发动机匹配问题加力涡喷发动机工作特点和性能发动机过渡工作状态第四章涡轮风扇发动机(2学时)涡扇发动机组成与分类附加质量原理性能指标涡扇发动机性能特点第五章涡轮轴发动机(2学时)工作原理主要性能指标性能特点2. 课程基本要求要求学生熟练掌握各种航空发动机的工作原理，性能指标和适用范围；掌握发动机特性及其应用条件；了解发动机性能变化原因。

三、教学安排及方式●本课程以课堂讲授为主，安排少量课后作业,参观发动机陈列室，增强感性认识。

●周学时（1.5），课内、外比例1：1.5。

四、考核方式平时考核与课程结业笔试相结合，平时成绩为30%，结业笔试为70%。

五、参考教材1. 教材《航空燃气涡轮发动机》尚义编，航空工业出版社，1995年版。

2. 参考书《航空燃气涡轮发动机原理》下册【苏】Ю. Н. 聂加耶夫等著, 姜树明译,国防工业出版社, 1984年6月;3．《Aircraft Engine and Gas Turbine》【美】Jack L. Kerrebrock, MIT .。

航发原理第三章涡轮喷气发动机的工作原理航空发动机知识发动机性能计算发动机设计是一个复杂的过程，需考虑应用对象、重量、成本、体积、寿命及噪音等诸多限制因素，需进行发动机设计点下的一些参数优化选择，继而进行发动机总体性能计算。

发动机设计点的性能将取决于设计状态下各部件的热力过程。

本章将介绍发动机主要工作过程参数对发动机单位性能参数的影响及设计点发动机性能计算方法。

航空发动机知识涡轮喷气发动机的主要单位性能参数发动机最重要的两个单位性能参数：1. 单位推力定义：Fs=F/qm ;2. 单位燃油定义：耗油率sfc=3600qmf/F。

发动机推力F通常由用户给定，提高Fs可降低流量qm,这意味着将减少发动机的重量和最大迎风面积，因此该参数对发动机总体性能影响十分重要。

如假定尾喷管完全膨胀(p9=p0),且忽略燃气与空气流量的差别，即qm=qmg , 则有单位推力：Fs=V9-V0航空发动机知识发动机主要工作过程参数概念在发动机工作过程中，用来描述气流沿程流动状态变化的参数,如P0、P1、pc 、T0、T1、T3* 。

.. 等参数称为发动机的工作过程参数。

其中压气机压比pc和涡轮前温度T3*是发动机的主要工作参数，也是设计时需要选择的重要参数。

航空发动机知识工作参数对单位性能的影响首先研究一下循环功。

若把压气机和进气道作为一个总的压缩过程，则每千克气体输入功为：Wc C p (T2* T0 ) C pT0 (p11) / hc其中：hc 为压缩过程的总效率，p=P2*/P0为总增压比。

若把涡轮和尾喷管作为一个总的膨胀过程(不计燃烧引起的总压损失),则每千克气体输出功：' ' * Wp C p (T3* T9 ) C p T3 (1 1 p' 1 ')h p其中hp 为膨胀过程的总效率。

航空发动机知识循环功与工作过程参数之间的关系发动机循环功代表发动机可以使用的能量(可用能量), 可以表示为：W循环功1 1 ' * W p Wc C pT3 1 ' 1 h p C pT0 p 1 hc ' p ' , T3* T0 , C p (1 1若取：e p1p1 '') C p (1 1p1)e 1 a hch p 则循环功：W循环功C pT0 ( 1) hc e(1)航空发动机知识循环功影响参数分析e 1 a hch p W循环功C pT0 ( 1) hc e 影响发动机循环功W的主要参数是压比p、温比, =1.02-1.04。

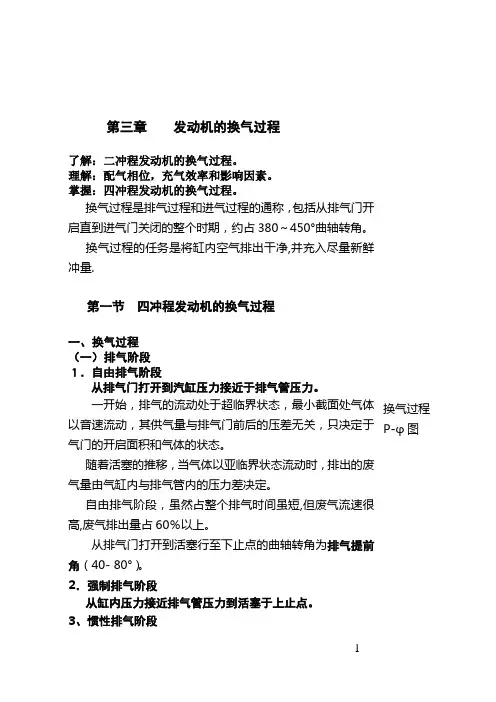

第三章发动机的换气过程了解：二冲程发动机的换气过程。

理解：配气相位，充气效率和影响因素。

掌握：四冲程发动机的换气过程。

换气过程是排气过程和进气过程的通称，包括从排气门开启直到进气门关闭的整个时期，约占380～450°曲轴转角。

换气过程的任务是将缸内空气排出干净,并充入尽量新鲜冲量.第一节四冲程发动机的换气过程一、换气过程（一）排气阶段１．自由排气阶段从排气门打开到汽缸压力接近于排气管压力。

一开始，排气的流动处于超临界状态，最小截面处气体以音速流动，其供气量与排气门前后的压差无关，只决定于气门的开启面积和气体的状态。

随着活塞的推移，当气体以亚临界状态流动时，排出的废气量由气缸内与排气管内的压力差决定。

自由排气阶段，虽然占整个排气时间虽短,但废气流速很高,废气排出量占60％以上。

从排气门打开到活塞行至下止点的曲轴转角为排气提前角（40- 80°）。

2．强制排气阶段从缸内压力接近排气管压力到活塞于上止点。

换气过程P-φ图3、惯性排气阶段从活塞于上止点到排气门关闭从活塞于上止点到排气门关闭的曲轴转角为排气滞后角。

（二）进气过程1、准备进气阶段从进气门打开到活塞于上止点从进气门打开到活塞于上止点的曲轴转角为进气提前角(10-30°)2．正常进气阶段从活塞于上止点到下止点3、惯性进气阶段从活塞于下止点到进气门关。

从下止点到进气门完全关闭时的曲轴转角为进气滞后角（40～80°）（三）气门重叠角在上止点附近进、排气门同时开启的曲轴转角称为气门重叠角。

非增压进排气门重叠角一般为20-60°,增压柴油机,因其进气压力高,故需较大的气门重叠角,一般为80-160°.此时总有一定数量的新鲜充量直接扫过燃烧室,帮助清除废气后进入排气管,称为燃烧室扫气过程.二、换气损失１．排气损失提前排气损失ω：排气门提前打开引起的损失。

强制排气损失y：活塞上行强制推出废气的损失。
