基于ADAMS的平面机构运动仿真

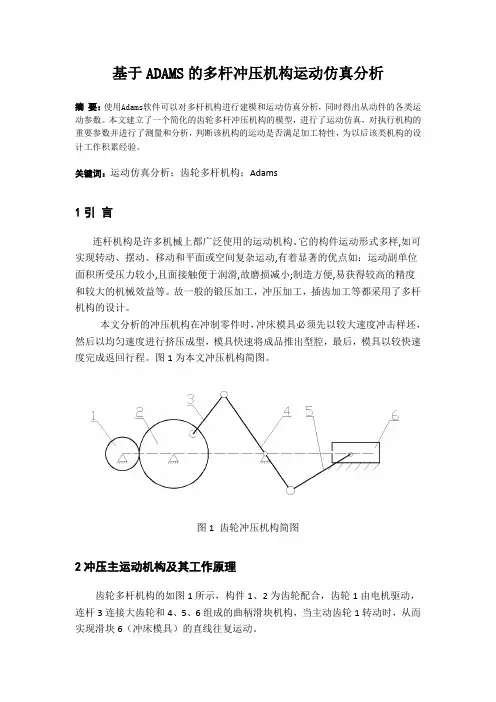

基于ADAMS的多杆冲压机构运动仿真分析摘要：使用Adams软件可以对多杆机构进行建模和运动仿真分析，同时得出从动件的各类运动参数。

本文建立了一个简化的齿轮多杆冲压机构的模型，进行了运动仿真，对执行机构的重要参数并进行了测量和分析，判断该机构的运动是否满足加工特性，为以后该类机构的设计工作积累经验。

关键词：运动仿真分析；齿轮多杆机构；Adams1引言连杆机构是许多机械上都广泛使用的运动机构。

它的构件运动形式多样,如可实现转动、摆动、移动和平面或空间复杂运动,有着显著的优点如：运动副单位面积所受压力较小,且面接触便于润滑,故磨损减小;制造方便,易获得较高的精度和较大的机械效益等。

故一般的锻压加工，冲压加工，插齿加工等都采用了多杆机构的设计。

本文分析的冲压机构在冲制零件时，冲床模具必须先以较大速度冲击样坯，然后以均匀速度进行挤压成型，模具快速将成品推出型腔，最后，模具以较快速度完成返回行程。

图1为本文冲压机构简图。

图1 齿轮冲压机构简图2冲压主运动机构及其工作原理齿轮多杆机构的如图1所示，构件1、2为齿轮配合，齿轮1由电机驱动，连杆3连接大齿轮和4、5、6组成的曲柄滑块机构，当主动齿轮1转动时，从而实现滑块6（冲床模具）的直线往复运动。

3机构的建模与仿真3.1 建模参数的确定在简图1中，设原动件1匀速转动（m=2，z1=20，w=60r/min），齿轮(2m=2,z2=45)，各杆件长度为l3=80mm，l4=150mm，l5=98mm。

3.2模型的建立①通过杆长条件，确立了初始位置的8个点的坐标，通过Adams中的Table Editor写入如图3.1图3.1 初始位置各构件端点坐标写入后的各端点建模如图3.2图3.2 端点位置确定②在POINT_1和POINT_7处分别建立大小齿轮的模型选择Main Toolbox中的圆柱模块，分别以分度圆直径40mm、90mm，厚度10mm建立齿轮模型，选择工具，对其翻转，使其在Front面显示为图3.4。

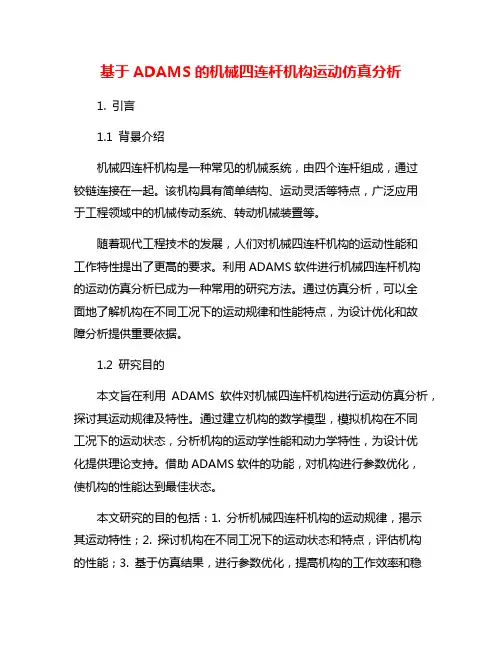

基于ADAMS的机械四连杆机构运动仿真分析1. 引言1.1 背景介绍机械四连杆机构是一种常见的机械系统，由四个连杆组成，通过铰链连接在一起。

该机构具有简单结构、运动灵活等特点，广泛应用于工程领域中的机械传动系统、转动机械装置等。

随着现代工程技术的发展，人们对机械四连杆机构的运动性能和工作特性提出了更高的要求。

利用ADAMS软件进行机械四连杆机构的运动仿真分析已成为一种常用的研究方法。

通过仿真分析，可以全面地了解机构在不同工况下的运动规律和性能特点，为设计优化和故障分析提供重要依据。

1.2 研究目的本文旨在利用ADAMS软件对机械四连杆机构进行运动仿真分析，探讨其运动规律及特性。

通过建立机构的数学模型，模拟机构在不同工况下的运动状态，分析机构的运动学性能和动力学特性，为设计优化提供理论支持。

借助ADAMS软件的功能，对机构进行参数优化，使机构的性能达到最佳状态。

本文研究的目的包括：1. 分析机械四连杆机构的运动规律，揭示其运动特性；2. 探讨机构在不同工况下的运动状态和特点，评估机构的性能；3. 基于仿真结果，进行参数优化，提高机构的工作效率和稳定性；4. 对机构可能出现的故障进行分析，为机构的维护和保养提供参考。

通过对机械四连杆机构的运动仿真分析，旨在为机械工程师提供设计和优化机构的参考，促进机械系统的创新和发展。

1.3 研究方法研究方法是本文的关键部分，主要包括以下几个步骤：（1）了解ADAMS软件的基本原理和使用方法，包括建模、设置参数、运动仿真等操作。

（2）建立四连杆机构的三维模型，并根据实际情况设置各个连杆的长度、质量、摩擦系数等参数。

（3）设定机构的初始条件和约束条件，如应用驱动力、初始速度、固定关节等，以模拟机构的运动过程。

（4）进行仿真分析，观察四连杆机构在不同驱动力、摩擦系数下的运动情况，包括角速度、位移、加速度等参数的变化。

（5）分析和比较仿真结果，探讨四连杆机构运动特性的影响因素，如摩擦力、驱动力大小、连杆长度等，并对结果进行合理解释。

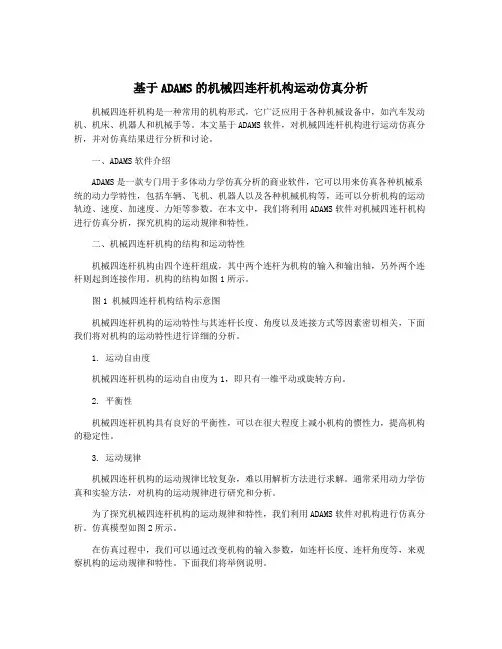

基于ADAMS的机械四连杆机构运动仿真分析机械四连杆机构是一种常用的机构形式，它广泛应用于各种机械设备中，如汽车发动机、机床、机器人和机械手等。

本文基于ADAMS软件，对机械四连杆机构进行运动仿真分析，并对仿真结果进行分析和讨论。

一、ADAMS软件介绍ADAMS是一款专门用于多体动力学仿真分析的商业软件，它可以用来仿真各种机械系统的动力学特性，包括车辆、飞机、机器人以及各种机械机构等，还可以分析机构的运动轨迹、速度、加速度、力矩等参数。

在本文中，我们将利用ADAMS软件对机械四连杆机构进行仿真分析，探究机构的运动规律和特性。

二、机械四连杆机构的结构和运动特性机械四连杆机构由四个连杆组成，其中两个连杆为机构的输入和输出轴，另外两个连杆则起到连接作用。

机构的结构如图1所示。

图1 机械四连杆机构结构示意图机械四连杆机构的运动特性与其连杆长度、角度以及连接方式等因素密切相关，下面我们将对机构的运动特性进行详细的分析。

1. 运动自由度机械四连杆机构的运动自由度为1，即只有一维平动或旋转方向。

2. 平衡性机械四连杆机构具有良好的平衡性，可以在很大程度上减小机构的惯性力，提高机构的稳定性。

3. 运动规律机械四连杆机构的运动规律比较复杂，难以用解析方法进行求解。

通常采用动力学仿真和实验方法，对机构的运动规律进行研究和分析。

为了探究机械四连杆机构的运动规律和特性，我们利用ADAMS软件对机构进行仿真分析。

仿真模型如图2所示。

在仿真过程中，我们可以通过改变机构的输入参数，如连杆长度、连杆角度等，来观察机构的运动规律和特性。

下面我们将举例说明。

1. 连杆长度变化时机构的运动规律改变机构的输入连杆长度，可以观察到机构的运动规律发生了显著的变化。

当输入连杆长度L1=100mm、L2=200mm时，机构的运动规律如图3所示。

图3 机构运动规律图（L1=100mm、L2=200mm）从图3中可以看出，当输入连杆开始旋转时，机构的输出连杆也随之旋转，但是旋转速度比输入连杆慢，这是由于机构的连杆长度不同，导致机构的角度运动不同所致。

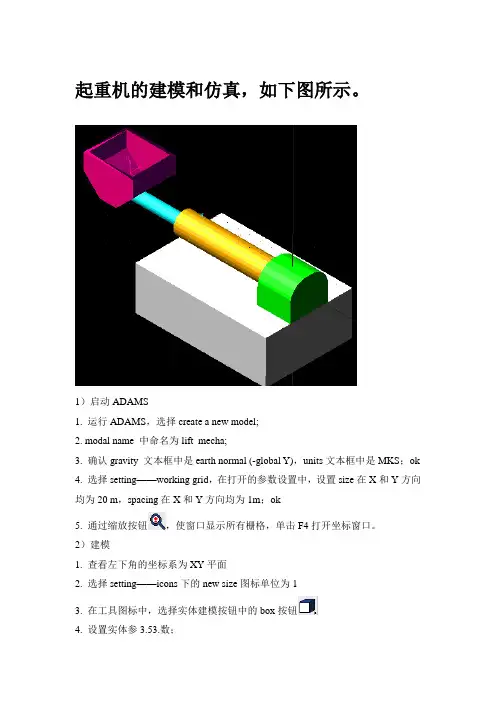

起重机的建模和仿真，如下图所示。

1）启动ADAMS1. 运行ADAMS，选择create a new model;2. modal name 中命名为lift_mecha;3. 确认gravity 文本框中是earth normal (-global Y)，units文本框中是MKS；ok4. 选择setting——working grid，在打开的参数设置中，设置size在X和Y方向均为20 m，spacing在X和Y方向均为1m；ok5. 通过缩放按钮，使窗口显示所有栅格，单击F4打开坐标窗口。

2）建模1. 查看左下角的坐标系为XY平面2. 选择setting——icons下的new size图标单位为13. 在工具图标中，选择实体建模按钮中的box按钮4. 设置实体参3.53.数；On ground Length :12Height:4Depth:85. 鼠标点击屏幕上中心坐标处，建立基座部分6. 继续box建立Mount座架部件，设置参数：New partLength :3Height:3Depth: 3.5设置完毕，在基座右上角建立座架Mount部件7. 左键点击立体视角按钮，查看模型，座架Mount不在基座中间，调整座架到基座中间部位：①右键选择主工具箱中的position按钮图标中的move按钮②在打开的参数设置对话框中选择Vector，Distance项中输入3m，实现Mount 移至基座中间位置③设置完毕，选择座架实体，移动方向箭头按Z轴方向，Distance项中输入2.25m，完成座架的移动右键选择座架，在快捷菜单中选择rename，命名为Mount8. 选择setting—working grid 打开栅格设置对话框，在set location中，选择pick 选择Mount.cm座架质心，并选择X轴和Y轴方向，选择完毕，栅格位于座架中心选择主工具箱中的视角按钮，观察视图将spacing—working grid ，设置spacing中X和Y均为0.510. 选择圆柱实体绘图按钮，设置参数：New partLength:10mRadius:1m选择座架的中心点，点击左侧确定轴肩方向，建立轴肩，单击三维视图按钮，观察视图11. 继续圆柱工具，绘制悬臂①设置参数：New partLength: 13mRadius: 0.5m②选择Mount.cm作为创建点，方向同轴肩，建立悬臂③右键选择新建的悬臂，在快捷菜单中选择part_4——Rename，命名为boom④选择悬臂，移动方向沿X轴负向，实现悬臂的向左移动：1）右键选择工具箱中的position按钮中的move按钮2）在打开的参数对话框中，选择vector，distance中输入2m，点击悬臂，实现移动⑤右键点击实体建模按钮，在弹出的下一级菜单中选择导圆角工具，设置圆角半径为1.5m⑥左键选择座架上侧的两条边，点击右键，完成倒角12. 选择box按钮图标，创建铲斗①设置参数：New partLength : 4.5Height: 3.0Depth: 4.0②选择悬臂左侧中心点，命名为bucket，建立铲斗③右键选择position按钮下一级按钮move按钮④在打开的参数对话框中，选择vector，distance中输入2.25m，选择铲斗，移动方向沿全部坐标系X轴负方向，实现铲斗的横向移动⑤在主工具箱中，选择三维视图按钮，察看铲斗⑥继续选择move按钮，设置参数中选择vector，distance中输入2.0m，选择铲斗，移动方向沿全部坐标系 Z轴负方向，实现铲斗的纵向移动⑦移动完毕，选择主工具箱中的渲染按钮render，察看三维实体效果，再次选择render按钮，实体图则以线框显示⑧右键点击实体建模按钮，再弹出的下一级按钮中选择倒角工具，在打开的参数设置对话框中，设置倒角Width为1.5m，⑨选择铲斗下侧的两条边，完毕单击右键，完成倒角⑩右键选择实体建模工具按钮，再下一级按钮中选择Hollow按钮，在打开的参数设置对话框中设置参数Thickness为0.25m选择铲斗为挖空对象，铲斗上平面为工作平面，完毕点击右键挖空铲斗3）添加约束根据图示关系，添加链接①在主工具箱中，选择转动副，下方的参数设置对话框中，设置参数 2 bod——1 loc和pick feature②选择基座和座架，然后选择座架中心Mount.cm，旋转轴沿y轴正向，建立座架与基座的转动副③继续用转动副按钮，建立轴肩与座架间的转动副，设置参数为2 bod——1 loc 和Normal to grid，选择轴肩和座架，再选择座架中心点，建立转动副④继续用转动副按钮，建立铲斗与悬臂间的转动副，设置参数为2 bod——1 loc 和Normal to grid，选择铲斗与悬臂，再选择铲斗下侧中心点，建立转动副⑤选择主工具箱中的平动副，设置参数2 bod——1 loc和pick feature，选择悬臂与轴肩，再选择悬臂中心标记点，移动方向沿X轴正方向，建立悬臂和轴肩间的平动副⑥右键点击窗口右下角的Information 信息按钮，选择约束按钮，观察是否按要求施加约束，关闭信息窗口⑦检查完毕，选择仿真按钮，对系统进行仿真，观察系统在重力作用下的运动4）添加运动①选择主工具箱中的旋转运动按钮，右键点击座架中心标记点，在弹出的选择窗口中，选择JOINT_mount_ground,给座驾与基座的转动副添加转动运动②选择俯视图按钮，观察旋转运动副的箭头图标③右键点击该运动，在弹出的快捷菜单中选择motion_mount_ground——modify在修改对话框中，修改function项为360d*time④重复上述动作，在轴肩和座架之间建立旋转运动Motion_shoulder_ground,⑤右键点击该运动，在弹出的快捷菜单中选择motion_shoulder_ground——modify在修改对话框中，修改function项为-STEP(time,0,0,0.10,30d)⑥重复上述动作，在铲斗和悬臂之间建立旋转运动Motion_bucket_boom⑦设置运动函数为45d*（1-cos（360d*time））⑧右键点击主工具箱中旋转运动按钮，选择下一级平行运动按钮，点击悬臂中心平动副，在悬臂和座架间建立平行运动⑨设置平行运动函数为STEP（time，0.8，0，1，5）⑩选择主工具箱中的仿真按钮，设置仿真参数END Time：1；Steps：100，进行仿真5）测量和后处理①鼠标右键点击铲斗，打开右键快捷键，选择测量measure②系统打开参数设置对话框，将Characteristic设置为CM Point，Component 设置为Y,测量Y向位移。

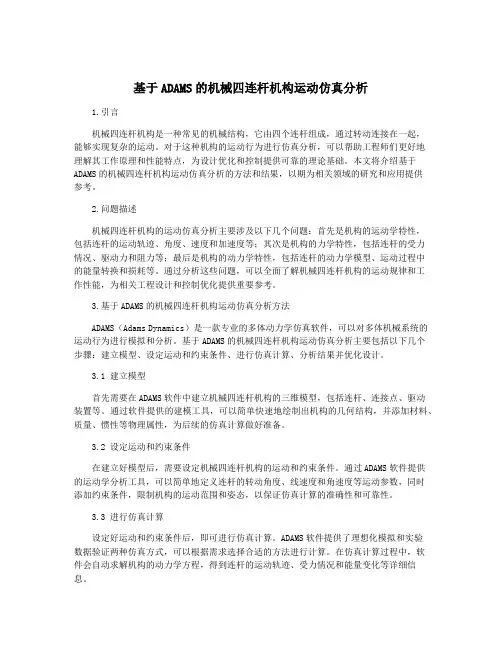

基于ADAMS的机械四连杆机构运动仿真分析1.引言机械四连杆机构是一种常见的机械结构，它由四个连杆组成，通过转动连接在一起，能够实现复杂的运动。

对于这种机构的运动行为进行仿真分析，可以帮助工程师们更好地理解其工作原理和性能特点，为设计优化和控制提供可靠的理论基础。

本文将介绍基于ADAMS的机械四连杆机构运动仿真分析的方法和结果，以期为相关领域的研究和应用提供参考。

2.问题描述机械四连杆机构的运动仿真分析主要涉及以下几个问题：首先是机构的运动学特性，包括连杆的运动轨迹、角度、速度和加速度等；其次是机构的力学特性，包括连杆的受力情况、驱动力和阻力等；最后是机构的动力学特性，包括连杆的动力学模型、运动过程中的能量转换和损耗等。

通过分析这些问题，可以全面了解机械四连杆机构的运动规律和工作性能，为相关工程设计和控制优化提供重要参考。

3.基于ADAMS的机械四连杆机构运动仿真分析方法ADAMS（Adams Dynamics）是一款专业的多体动力学仿真软件，可以对多体机械系统的运动行为进行模拟和分析。

基于ADAMS的机械四连杆机构运动仿真分析主要包括以下几个步骤：建立模型、设定运动和约束条件、进行仿真计算、分析结果并优化设计。

3.1 建立模型首先需要在ADAMS软件中建立机械四连杆机构的三维模型，包括连杆、连接点、驱动装置等。

通过软件提供的建模工具，可以简单快速地绘制出机构的几何结构，并添加材料、质量、惯性等物理属性，为后续的仿真计算做好准备。

3.2 设定运动和约束条件在建立好模型后，需要设定机械四连杆机构的运动和约束条件。

通过ADAMS软件提供的运动学分析工具，可以简单地定义连杆的转动角度、线速度和角速度等运动参数，同时添加约束条件，限制机构的运动范围和姿态，以保证仿真计算的准确性和可靠性。

3.3 进行仿真计算设定好运动和约束条件后，即可进行仿真计算。

ADAMS软件提供了理想化模拟和实验数据验证两种仿真方式，可以根据需求选择合适的方法进行计算。

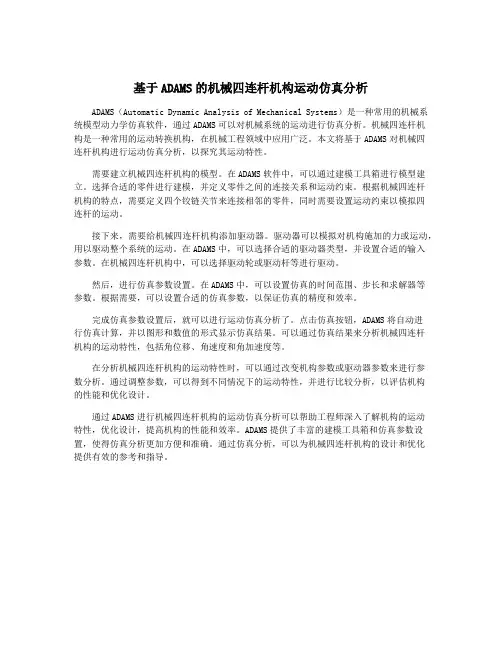

基于ADAMS的机械四连杆机构运动仿真分析ADAMS（Automatic Dynamic Analysis of Mechanical Systems）是一种常用的机械系统模型动力学仿真软件，通过ADAMS可以对机械系统的运动进行仿真分析。

机械四连杆机构是一种常用的运动转换机构，在机械工程领域中应用广泛。

本文将基于ADAMS对机械四连杆机构进行运动仿真分析，以探究其运动特性。

需要建立机械四连杆机构的模型。

在ADAMS软件中，可以通过建模工具箱进行模型建立。

选择合适的零件进行建模，并定义零件之间的连接关系和运动约束。

根据机械四连杆机构的特点，需要定义四个铰链关节来连接相邻的零件，同时需要设置运动约束以模拟四连杆的运动。

接下来，需要给机械四连杆机构添加驱动器。

驱动器可以模拟对机构施加的力或运动，用以驱动整个系统的运动。

在ADAMS中，可以选择合适的驱动器类型，并设置合适的输入参数。

在机械四连杆机构中，可以选择驱动轮或驱动杆等进行驱动。

然后，进行仿真参数设置。

在ADAMS中，可以设置仿真的时间范围、步长和求解器等参数。

根据需要，可以设置合适的仿真参数，以保证仿真的精度和效率。

完成仿真参数设置后，就可以进行运动仿真分析了。

点击仿真按钮，ADAMS将自动进行仿真计算，并以图形和数值的形式显示仿真结果。

可以通过仿真结果来分析机械四连杆机构的运动特性，包括角位移、角速度和角加速度等。

在分析机械四连杆机构的运动特性时，可以通过改变机构参数或驱动器参数来进行参数分析。

通过调整参数，可以得到不同情况下的运动特性，并进行比较分析，以评估机构的性能和优化设计。

通过ADAMS进行机械四连杆机构的运动仿真分析可以帮助工程师深入了解机构的运动特性，优化设计，提高机构的性能和效率。

ADAMS提供了丰富的建模工具箱和仿真参数设置，使得仿真分析更加方便和准确。

通过仿真分析，可以为机械四连杆机构的设计和优化提供有效的参考和指导。

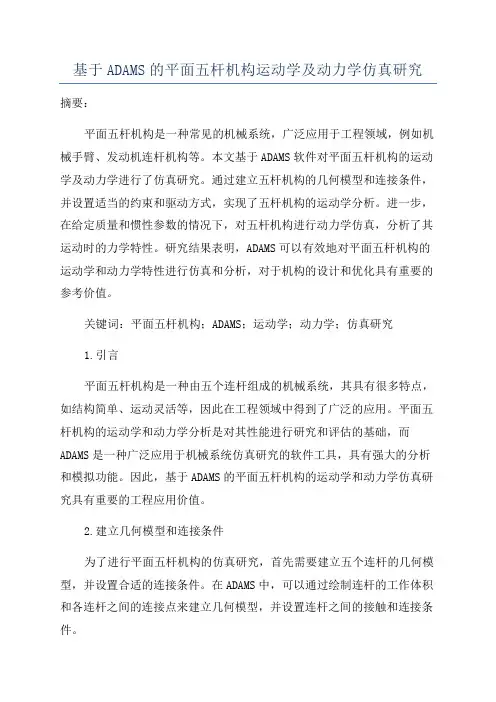

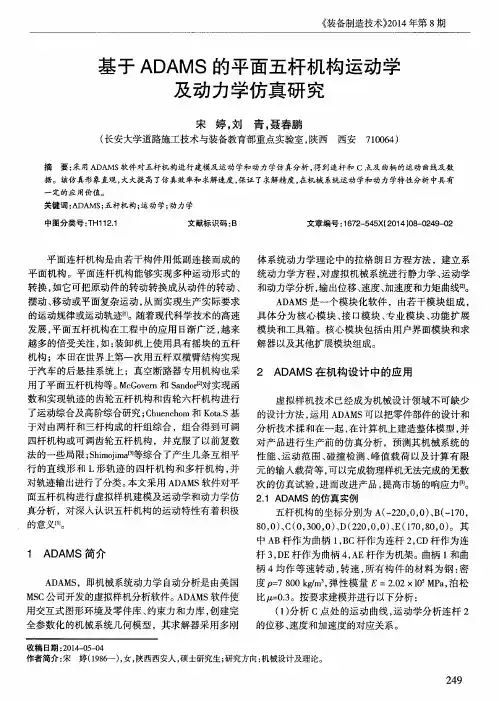

基于ADAMS的平面五杆机构运动学及动力学仿真研究摘要：平面五杆机构是一种常见的机械系统，广泛应用于工程领域，例如机械手臂、发动机连杆机构等。

本文基于ADAMS软件对平面五杆机构的运动学及动力学进行了仿真研究。

通过建立五杆机构的几何模型和连接条件，并设置适当的约束和驱动方式，实现了五杆机构的运动学分析。

进一步，在给定质量和惯性参数的情况下，对五杆机构进行动力学仿真，分析了其运动时的力学特性。

研究结果表明，ADAMS可以有效地对平面五杆机构的运动学和动力学特性进行仿真和分析，对于机构的设计和优化具有重要的参考价值。

关键词：平面五杆机构；ADAMS；运动学；动力学；仿真研究1.引言平面五杆机构是一种由五个连杆组成的机械系统，其具有很多特点，如结构简单、运动灵活等，因此在工程领域中得到了广泛的应用。

平面五杆机构的运动学和动力学分析是对其性能进行研究和评估的基础，而ADAMS是一种广泛应用于机械系统仿真研究的软件工具，具有强大的分析和模拟功能。

因此，基于ADAMS的平面五杆机构的运动学和动力学仿真研究具有重要的工程应用价值。

2.建立几何模型和连接条件为了进行平面五杆机构的仿真研究，首先需要建立五个连杆的几何模型，并设置合适的连接条件。

在ADAMS中，可以通过绘制连杆的工作体积和各连杆之间的连接点来建立几何模型，并设置连杆之间的接触和连接条件。

3.运动学仿真分析通过设定适当的约束和驱动方式，实现平面五杆机构在运动学模拟中的自由运动。

在仿真过程中，可以观察连杆的位移、速度和加速度等参数的变化，以及连杆之间的相对运动关系。

通过对机构的运动学分析，可以评估其运动的平滑性和有效性。

4.动力学仿真分析在给定平面五杆机构的质量和惯性参数的情况下，进行动力学仿真研究。

通过施加适当的输入扭矩或力矢量，观察连杆受力的变化，分析机构的力学特性，如力矩、功率等，从而评估机构的运动性能。

5.结果分析与讨论通过ADAMS的仿真分析，得到平面五杆机构在不同工况下的运动学和动力学特性数据。

机器人设计与仿真基于Adams与Matlab的案例分析与实现机器人设计与仿真是现代机器人工程领域的核心内容。

这个系列课程旨在帮助学习者掌握使用Adams和Matlab工具进行机器人设计、建模、控制算法开发和仿真分析的技能。

通过理论讲解和实践案例分析，学习者将了解机器人设计的基本原理和方法，并学会将其应用于实际机器人项目中。

课程共分为：基础篇以机械结构中常见机构为仿真示例，其中包含了平面四杆机构、凸轮机构、滑轮组、带传动、齿轮传动等，讲解了Adams/View的操作技巧和实战运用。

学员可：1、掌握Adams/View仿真基本流程。

2、掌握机械结构中常见机构的工作原理。

3、熟练Adams/View在机械系统仿真时常用模块及功能。

4、掌握在Adams中建立柔性体的流程。

5、熟悉Adams和MATLAB机电联合仿真技巧。

强化篇结合串联机器人、并联机器人、特种机器人及机器人控制系统的相关理论知识，运用MATLAB及Adams软件的编程和动力学仿真的强大功能，快速入门机器人领域。

学员可：１、熟悉机器人相关理论知识；２、掌握机器人基础性分析流程３、掌握MATLAB和Adams软件联合验证仿真以串联机器人作为机器人领域的入门，本小节主要以串联机器人的运动学建模、雅可比矩阵及奇异性分析、工作空间分析、轨迹规划及动力学分析为核心内容，通过理论建模，MATLAB编程计算，Adams仿真求解验证的方式，帮助各位学员更加深入理解机器人的基础理论知识。

以并联机器人中两种常见机器人（Delta、Stewart）为主要研究对象，讲解了并联机器人的基础性理论知识和仿真流程，同时，对Stewart平台通过MATLAB编程的方式进行了结构优化，通过Adams的仿真验证了优化结果。

简介特种机器人的发展状况，以四足机器人为研究对象，对其进行了运动学分析和关节空间轨迹规划，在通过MATLAB和Adams联合仿真的方式实现了四足机器人的行走。

ADAMS中的动平衡仿真分析ADAMS (Automatic Dynamic Analysis of Mechanical Systems) 是一种广泛应用的动力学仿真分析软件，被用于模拟和分析机械系统的动态行为。

在ADAMS中进行动平衡仿真分析可以帮助工程师评估系统的稳定性和平衡性能。

动平衡是指在运行过程中，系统各组件的质量分布和重心位置达到平衡，以减小系统振动和提高系统效率。

通过使用ADAMS进行动平衡仿真分析，可以帮助工程师更好地理解系统的平衡特性，预测和解决潜在的不平衡现象。

首先，在进行动平衡仿真分析前，需要建立一个准确的系统模型。

在ADAMS中，可以通过绘制系统的物理形状、约束关系和连接方式来构建机械系统的几何模型。

还可以将各个组件的质量和惯性特性加入系统模型，以便进行动力学分析。

接下来，需要定义系统的约束和激励条件。

约束条件可以是各个连接点的相对位置或运动约束，激励条件可以是施加在系统上的外部力或力矩。

这些约束和激励条件会影响系统的动态响应，包括系统的振动频率、位移和力学响应。

然后，可以进行动平衡仿真分析。

在ADAMS中，可以对系统进行静态平衡分析和动态响应分析。

静态平衡分析用于确定系统的静态平衡位置和负载分配。

动态响应分析用于预测系统在实际运行条件下的动态响应，包括振动幅值、相位差和频率响应。

动平衡仿真分析的结果可以以图形和数值的形式展现。

ADAMS能够产生动画和曲线图，显示系统的振动模式、模态分析和平衡性能。

此外，还可以通过修改系统模型和参数，比较不同设计方案的平衡性能和效果。

动平衡仿真分析在很多工程领域都有广泛应用。

例如，在车辆工程中，可以使用ADAMS对发动机、转向系统和底盘进行动平衡分析，优化悬挂系统和减小车辆震动。

在航空航天领域，ADAMS可以用于飞机机身和翼面的平衡性能分析，改善飞行稳定性和降低飞行噪音。

总而言之，ADAMS中的动平衡仿真分析是一种强大的工具，可以帮助工程师评估系统的平衡性能和稳定性。

基于ADAMS软件的摆动导杆机构的运动学分析一、背景：摆动导杆机构是一种应用比较广泛的平面连杆机构，例如牛头刨床上就用了这种机构。

它将曲柄的旋转运动转换成为导杆的往复摆动。

机构相对简单易懂，对于我们初学ADAMS的学生来说便于建模和分析。

二、利用ADAMS的优点：对于摆动导杆机构的运动分析，常用的方法有图解法和解析法。

图解法：直观、方便，但精度不高，需要反复做图。

解析法：人工计算运算量大，容易出错。

利用ADAMS可以产生复杂机械系统的虚拟样机，真实地仿真其运动过程。

精确度很高，而且将计算工作交给计算机能省去大量人工，并且不容易出错。

三、建立力学模型：图中为摆动导杆机构曲柄AB为原动件导杆BC为从动件通过滑块B将曲柄AB的连续转动转变为导杆BC的往复摆动。

四、建立样机模型：首先是给定模型具体的参数：各杆的杆长以及曲柄AB的转速。

利用ADAMS建立样机：根据几何关系确定A、B、C三点的坐标，可以假定C为坐标原点从而确定模型。

再各零件之间建立相应的约束副。

固定副：机架转动副1：曲柄、机架转动副2：曲柄、滑块转动副3：导杆、机架移动副：滑块、导杆右图为理论的样机图下图为实际做的时候建立的样机图，比较理论的样机图，我没有专门建立一个杆将其锁为机架，而是直接在坐标轴上建立了2个点，将坐标轴当作了ac杆。

附图如下五、仿真分析：通过已经建立好的模型给出曲柄的转速，就可以利用ADAMS自动输出构件的位移、速度、加速度等详细的参数。

并且利用这些输出值可以通过ADAMS/View以图形形式输出，从而能清晰地看出他们在仿真过程中的变化规律。

六、具体参数：W=5rad/s AB（主动件）=100mm AC（固连机架的杆）=350mm七、输出图：本图为滑块的位移图。

图中红色线为x方向的位移。

蓝色线为y方向的位移，合成图为一直线。

从图中可以看出滑块进行往复运动，轨迹为一个圆。

本图为滑块的速度图。

图中红色线为x方向的速度。

蓝色线为y方向的速度，合成图为一直线。

[研究・设计]收稿日期:2008212223;修回日期:2009202226作者简介:赵长荣(1965-),男,湖南邵东人,高级讲师,主要研究方向为机电控制及磨具设计制造。

基于ADA M S 软件的弹性平面四连杆机构动态特性分析赵长荣,郭雄华 (湖南机电职业技术学院机械工程系,湖南长沙　410151) 摘　要:由于弹性连杆机构的动力学模型是一非线性、强耦合的时变微分方程,求解时不能采用传统的实模态的求解方式,文章采用ADAM S 虚拟样机软件仿真分析了连杆机构刚弹性时的响应情况,得到了弹性四连杆机构的响应曲线。

仿真结果表明,将连杆视为弹性体后,输出摇杆存在一定的弹性应变,且随着曲柄的转速增加机构中摇杆的弹性特性会显现得更加明显。

关　键　词:四连杆机构;系统方程;仿真分析;弹性转角中图分类号:T H112;TP391 文献标志码:A 文章编号:100522895(2009)0420050203Ana lysis of D ynam i c Character isti cs of El a sti c Pl ane Four 2barL i n kage M echan is m w ith ADAM S SoftwareZHAO Chang 2r ong,G UO Xi ong 2hua(Depart m ent ofM echanical Engineering,Hunan Mechanical &Electrical Polytechic,Changsha 410151,China )Abstract:The dyna m ic model of elastic bar linkage mechanis m is a non 2linear,str ong coup ling ti m e 2varying differential equati on which can ’t be s olved by trediti onal real mode technique,the response condition of the rigid elastic four 2linkagem echanis m can be si m ulately analysed w ith soft w are ADAM S,and thus obtained the response curves of elastic four 2bar linkage m echanis m.The si m ulati on result sho ws that after taking bar linkage as elast o mer,there are s ome elastic vibrati on inconnecting r od,and with increase of the crank r otating s peed,the elastic characteristics will become more obvi ous .Key words:f our 2bar linkage;syste m equati on;si m ulati on analysis;elastic angle 0　引言弹性连杆机构的动力学方程一般为变系数线性或非线性的二阶常微分方程。

基于ADAMS的机械四连杆机构运动仿真分析发布时间：2021-05-03T09:04:41.948Z 来源：《中国科技人才》2021年第4期作者：杨磊[导读] 文章所设计的后松土器为平行四边形结构，整体悬挂在后机架上，以装配在平地机GR2153平地机为例。

四连杆后松主要由座架、上拉杆、油缸、齿架、下连接体、大齿、小齿等组成，其中座架、上拉杆、齿架、下连接体组成一个平行四连杆机构，其变化的平行四边形有2个，分别为(按照行车方向)左侧1个平行四边形、右侧1个平行四边形，因此在加工时，必须有较高的同轴度与平行度。

郑州飞机装备有限责任公司【摘要】：通过运用ADAMS对机械四连杆机构进行运动仿真分析，能够更深入地理解多体动力学理论，能实现对铰链四杆机构的运动特性的直观而准确分析。

【关键词】：ADAMS；机械四连杆机构；运动仿真引言四杆机构能够承受较大的载荷，各杆件之间的连接处容易润滑；加工制造简便，其运动精度较高；相邻两构件之间的接触相对封闭；四杆机构的构造能够实现许多种运动规律和轨迹需求。

通常机械四连杆机构的主要有急回、压力与传动角、死角三个特性。

1.平行四连杆机构原理文章所设计的后松土器为平行四边形结构，整体悬挂在后机架上，以装配在平地机GR2153平地机为例。

四连杆后松主要由座架、上拉杆、油缸、齿架、下连接体、大齿、小齿等组成，其中座架、上拉杆、齿架、下连接体组成一个平行四连杆机构，其变化的平行四边形有2个，分别为(按照行车方向)左侧1个平行四边形、右侧1个平行四边形，因此在加工时，必须有较高的同轴度与平行度。

卡特140K四连杆有一个压力角，按照四连杆传动要素，压力角α要在0～20°，传动角γ要在70°～90°，这样的传动比较适宜；入土角φ既要保证入土时阻力小，也要保证作业时排土方便，因此后松入土角位为25°～32°时比较合适。

平行四连杆的受力方向均为平行四边形单边受力方向，四连杆每边相当于二力杆，受力方向均是沿端杆方向，也可以理解为平行四边球铰沿平行四边形的分力。
