双网卡聚合&多路径配置&SNMP配置

链路聚合？双网口是这么玩的玩NAS的朋友大家都知道，电脑访问NAS读写速度达到100M 的时候，这时候性能瓶颈就不在NAS或者客户机上了，这时候，性能瓶颈在网络上。

虽然已经有了万兆网络的标准，可以解决这一瓶颈，但是万兆网卡，交换机的陈本不是一般玩家可以接受了。

在这个时候，介绍一种简单，而不需要很高成本的方法，提高网络吞吐--双网线聚合。

先来说说网线的聚合吧。

顾名思义，就是使用多条网线同时传输，达到更快的速度，一般我们使用IEEE802.1ad协议做聚合，也就是俗称的LACP动态聚合。

当然聚合的作用不是单单如此，还有热备等其他用法，在这里就不讨论了。

这里主要说利用聚合在提高带宽。

要说明的是，这里的端口聚合和我们以前看到的多WAN不是一个东西。

多WAN加速是加快上网速度(突破运营商的限制)，端口聚合是加快内网的传输速度(突破物理传输能力的限制)。

【准备】首先来说说玩端口聚合需要点什么。

1、网卡这个不用多说，要2条网线聚合，电脑需要2个网口。

高端主板或者工作站等级的主板都默认提供了双Intel网卡，这个很方便我们来做端口聚合。

如果你的主板不提供双网口，这时候需要独立网卡了。

在这里我推荐Intel的双口或者4口网卡，比如Intel EXPI9402PT、Intel E1G42ET、Intel i350T2。

当然我个人比较推荐Intel E1G42ET，上一代的千兆卡，价格也比较合适，这次也是使用这块卡当然，如果你是高端玩家主板板载了双Intel千兆网卡，那就不需要了。

我自己台式机主板使用的是ASUS的X99-WS/IPMI，板载了两颗Intel I210T。

关于这块板子，一把辛酸泪啊。

群里的朋友都知道，这里不吐槽了。

开箱:这里是一块Intel E1G42ET，芯片是82576，支持虚拟化等高级应用。

行货Intel的背面都贴有防伪标签。

网口正面，Intel居然散热片都不贴，看来这个卡发热很低网卡接口部分，原厂卡做工还是相当的好。

双网卡同时上网及带宽叠加。

前言：越来越多的用户拥有双网卡，可是默认情况下只能使用一张网卡上internet网，我们应该如何设置才能把多网卡利用起来，达到尽其物用其材！以下方法适合2张及2张以上网卡。

当然这里的双网卡可包含任意的两张及两张网卡以上，如100MB以太网+宽带拔号网卡；双100MB以太网卡;100MB以太网卡+54MB无线网卡等任意组合。

实例一：网卡A上internet网，网卡B上内部网络。

两张自适应1000\100\10MB，网卡A+网卡B，网卡A接宽带路由器，网卡B接局域网设备(router\switch)。

网卡A地址：192.168.11.222 mask 255.255.255.0 gateway 192.168.11.1网卡B地址：192.168.1.111 mask 255.255.255.0 gateway 192.168.1.1接上网线后，进入系统，打开“开始”－“运行”输入CMD ,此时打开了命令行窗口。

输入以下命令：（注：每行输完按回车键，每次开机都需要手动输入；您也可以写bat文件每次开机自动运行）route add 192.168.1.0 mask 255.255.255.0 192.168.1.1route delete 0.0.0.0route add 0.0.0.0 mask 0.0.0.0 192.168.11.1当然，如果您不想麻烦，您也可以让命令永久生效，在add前面加个“－p” 格式如下。

route -p add 192.168.1.0.....实例二：网卡A+网卡B，网卡A接宽带modem,需要拔号上网，网卡B接局域网设备。

网卡A地址：动态拔号。

网卡B地址：192.168.1.111 mask 255.255.255.0 gateway 192.168.1.1系统默认情况下将是以拔号为主网络，即当你拔号后，你是无法通过网卡B去访问局域网的。

所以这里需要输入一条命令即可实现：route add 192.168.1.0 mask 255.255.255.0 192.168.1.1以上两实例均实现了既可上带宽又可访问局域网网络。

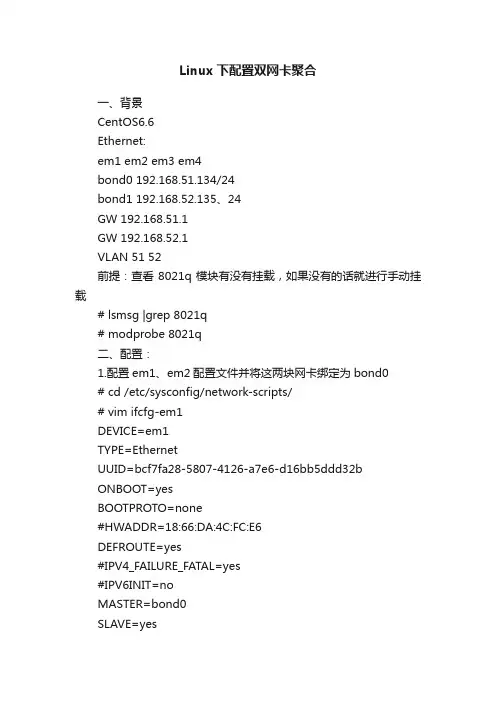

Linux下配置双网卡聚合一、背景CentOS6.6Ethernet:em1 em2 em3 em4bond0 192.168.51.134/24bond1 192.168.52.135、24GW 192.168.51.1GW 192.168.52.1VLAN 51 52前提：查看8021q模块有没有挂载，如果没有的话就进行手动挂载# lsmsg |grep 8021q# modprobe 8021q二、配置：1.配置em1、em2配置文件并将这两块网卡绑定为bond0# cd /etc/sysconfig/network-scripts/# vim ifcfg-em1DEVICE=em1TYPE=EthernetUUID=bcf7fa28-5807-4126-a7e6-d16bb5ddd32bONBOOT=yesBOOTPROTO=none#HWADDR=18:66:DA:4C:FC:E6DEFROUTE=yes#IPV4_FAILURE_FATAL=yes#IPV6INIT=noMASTER=bond0SLAVE=yesUSERCTL=yesPS：这里HWA DDR、UUID一行可以注释掉，因为后面重启network服务的时候可能会提示MA C地址重复，当然如果不提示最好2.配置em2、em3、em4如上配置参数，其中em3、em4的MASTER=bond13.复制或创建ifcfg-bond0、ifcfg-bond1，并修改文件内容如下# cp ifcfg-em1 ifcfg-bond0# vim ifcfg-bond0DEVICE=bond0BOOTPROTO=noneONBOOT=yesTYPE=EthernetBONDING_OPTS="mode=2 miimon=100"VLAN=yes4.以同样方式配置bond15.配置/etc/modprobe.d/dist.conf#如果bond0,bond1都以同一个mode配置，则可以如下：# vim /etc/modprobe.d/dist.confalias bond0 bondingoptions bonding mode=2 miimon=100#如果bond0,bond1以不同的mode运行，则需要分开配置Mdoe如下：# vim /etc/modprobe.d/dist.conf ##有些系统版本可能不一样，为/etc/modprobe.conf alias bond0 bondingoptions bond0 miimon=100 mode=1install bond1 /sbin/modprobe bonding -o bond1 miimon=100 mode=0PS：这里因为需要加入VLA N，不需要在这里配置IP（如果不需要配置VLA N，在上面配置IP后直接跳到第六步）三、重启network服务可以查看/proc/net/bonding/下的bond0或bond1，查看虚拟网卡状态四、把绑定的bond0、bond1加入VLAN 51，VLAN 521.vconfig add bond0 512.vconfig add bond1 52可以查看/proc/net/vlan/config查看vlan配置情况五、配置ifcfg-bond0.51、ifcfg-bond1.52 IP# cp ifcfg-bond0 ifcfg-bond0.51# vim ifcfg-bond0.51DEVICE=bond0.51BOOTPROTO=noneONBOOT=yesTYPE=EthernetIPADDR=192.168.51.134NETMASK=255.255.255.0GATEWAY=192.168.51.1BONDING_OPTS="mode=2 miimon=100"VLAN=yes同理配置bond1.52PS：bond0和bond1最好属于两个不同VLA N的网段，否则会出现路由混乱问题（默认路由只有一条，即是说只有一个出口），有一个思路可以通过配置软路由+iptable实现转发，但暂时测试不通过六、写入rc.load，实现重启不失效# vim /etc/rc.loadmodprobe 8021qifenslave bond0 em1 em2ifenslave bond1 em3 em4vconfig add bond0 51 vconfig add bond1 52。

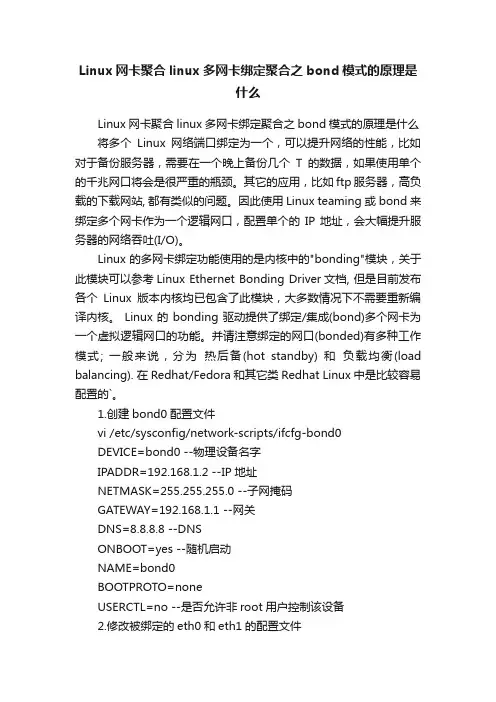

Linux网卡聚合linux多网卡绑定聚合之bond模式的原理是什么Linux网卡聚合linux多网卡绑定聚合之bond模式的原理是什么将多个Linux网络端口绑定为一个，可以提升网络的性能，比如对于备份服务器，需要在一个晚上备份几个T的数据，如果使用单个的千兆网口将会是很严重的瓶颈。

其它的应用，比如ftp服务器，高负载的下载网站, 都有类似的问题。

因此使用Linux teaming或bond来绑定多个网卡作为一个逻辑网口，配置单个的IP地址，会大幅提升服务器的网络吞吐(I/O)。

Linux的多网卡绑定功能使用的是内核中的"bonding"模块，关于此模块可以参考Linux Ethernet Bonding Driver文档, 但是目前发布各个Linux版本内核均已包含了此模块，大多数情况下不需要重新编译内核。

Linux 的 bonding 驱动提供了绑定/集成(bond)多个网卡为一个虚拟逻辑网口的功能。

并请注意绑定的网口(bonded)有多种工作模式; 一般来说，分为热后备(hot standby) 和负载均衡(load balancing). 在Redhat/Fedora和其它类Redhat Linux中是比较容易配置的`。

1.创建bond0配置文件vi /etc/sysconfig/network-scripts/ifcfg-bond0DEVICE=bond0 --物理设备名字IPADDR=192.168.1.2 --IP地址NETMASK=255.255.255.0 --子网掩码GATEWAY=192.168.1.1 --网关DNS=8.8.8.8 --DNSONBOOT=yes --随机启动NAME=bond0BOOTPROTO=noneUSERCTL=no --是否允许非root用户控制该设备2.修改被绑定的eth0和eth1的配置文件vi /etc/sysconfig/network-scripts/ifcfg-eth0DEVICE="eth0"USERCTL=noONBOOT=yesMASTER=bond0SLAVE=yesBOOTPROTO=noneHWADDR=00:15:17:CC:FC:35eth1的配置文件与之相同，只是device的值改为eth1即可。

windows服务器双网卡链路聚合
1、重命名网卡名
win10左下角LOGO->设置->网络和internet->(左侧)以太网->(右侧)网络和共享中心->(左侧)更改适配器设置，默认情况下两个网卡名称改为“nic1”，“nic2”。

2、Power Shell
打开Win10的power shell使用命令行设置，在win10左下角LOGO输入powershell，右键点击“Windows PowerShell”，以管理员身份运行，会有弹出对话框，选择“是”。

3、命令行
在弹出的窗口中输入new-netLbfoteam “teamingname” -teamingmode switchindependent接下来会提示输入需要绑定的网卡名，如图：
4、效果
回到电脑的网络适配器，网卡已经绑定成功，此时原来的两个独立的网卡已经不见了，显示的是绑定的网卡聚合的名称，如图：
5、删除网卡聚合
若想恢复原来的网卡配置，可输入命令remove-netLbfoteam -name teamingname删除指定网卡组，get-netLbfoteam | remove-netLbfoteam删除所有网卡组。

标签:windows
分类：WIN系统
| 发布：wanglei | 评论：0条 | 发表时间：2020-1-15 9:01 Wednesday。

Linux双网卡链路聚合Linux双网卡链路聚合共有两种方式，bond模式与team模式。

1.bond链路聚合(英语:Link Aggregation)将多个物理端口汇聚在一起,形成一个逻辑端口,以实现出/入流量吞吐量在各成员端口的负荷分担。

网卡的链路聚合就是将多块网卡连接起来，当一块网卡损坏，网络依旧可以正常运行，可以有效的防止因为网卡损坏带来的损失，同时也可以提高网络访问速度。

网卡的链路聚合一般常用的有"bond"和"team"两种模式，"bond"模式最多可以添加两块网卡，"team"模式最多可以添加八块网卡。

bond的七种模式介绍：mode=0(balance-rr)(平衡抡循环策略)mode=1(active-backup)(主-备份策略)mode=2(balance-xor)(平衡策略)mode=3(broadcast)(广播策略)mode=4(802.3ad)(IEEE 802.3ad 动态链接聚合)mode=5(balance-tlb)(适配器传输负载均衡)mode=6(balance-alb)(适配器适应性负载均衡)bond模式介绍（支持多块网卡聚合）mode=0（balance-rr）交换机需要配置链路聚合表示负载分担，并且是轮询的方式，比如第一个包走eth0，第二个包走eth1，直到数据包发送完毕。

优点：流量提高一倍缺点：需要接入交换机做端口聚合，否则可能无法使用mode=1（active-backup）同时只有1块网卡在工作。

优点：冗余性高缺点：链路利用率低，两块网卡只有1块在工作mode=2(balance-xor)(平衡策略)交换机需要配置链路聚合表示XOR Hash负载分担，和交换机的聚合强制不协商方式配合。

（需要xmit_hash_policy，需要交换机配置port channel）特点：基于指定的传输HASH策略传输数据包。

双网卡同时上网双网卡共享上网网络带宽叠加双网卡同时上网；双网卡共享上网；网络带宽叠加。

前言：越来越多的用户拥有双网卡，可是默认情况下只能使用一张网卡上internet网，我们应该如何设置才能把多网卡利用起来，达到尽其物用其材！以下方法适合2张及2张以上网卡。

当然这里的双网卡可包含任意的两张及两张网卡以上，如100MB以太网+宽带拔号网卡；双100MB以太网卡;100MB以太网卡+54MB无线网卡等任意组合。

实例一：网卡A上internet网，网卡B上内部网络。

两张自适应1000\100\10MB，网卡A+网卡B，网卡A接宽带路由器，网卡B接局域网设备(router\switch)。

网卡A地址：192.168.11.222 mask 255.255.255.0 gateway 192.168.11.1网卡B地址：192.168.1.111 mask 255.255.255.0 gateway 192.168.1.1接上网线后，进入系统，打开“开始”－“运行”输入CMD ,此时打开了命令行窗口。

输入以下命令：（注：每行输完按回车键，每次开机都需要手动输入；您也可以写bat文件每次开机自动运行）route add 192.168.1.0 mask 255.255.255.0 192.168.1.1route delete 0.0.0.0route add 0.0.0.0 mask 0.0.0.0 192.168.11.1当然，如果您不想麻烦，您也可以让命令永久生效，在add前面加个“－p” 格式如下。

route -p add 192.168.1.0.....更简单的设置：网卡A上外网，所以要设置好IP,子网，网关，NDS。

网卡B也要设置，但是网关置空，切记是空。

实例二：网卡A+网卡B，网卡A接宽带modem,需要拔号上网，网卡B接局域网设备。

网卡A地址：动态拔号。

网卡B地址：192.168.1.111 mask 255.255.255.0 gateway 192.168.1.1系统默认情况下将是以拔号为主网络，即当你拔号后，你是无法通过网卡B去访问局域网的。

[经验工具]博通网卡汇聚教程（broadcom advanced control suite 3）一.准备工作1.确定交换机是否支持汇聚2.先安装NET FRAMEWORK3.53.下载博通汇聚软件/support/ ... emeii.php#mgmt_apps二.开始工作1.安装好NET FRAMEWORK3.52.下载博通汇聚软件broadcom advanced control suite 33.打开博通汇聚软件(如下图1)软件检查到博通网卡两个4.打开Teams→Create a Team(如下图)5.选择802.3ad Link Aggregatio using Link Aggregatio Control Protocol (LACP)选择Next6.选择要汇聚的网卡然后Add(注意两个网卡都选择)选择Next7.选择好要汇聚的网卡然后Next8.Do not configure a standby member 选择Next9.No选择Next10.Skip manage VLAN 选择Nextmit changes to system and Exit the wizard选择Finish完成12.选择是即可完成[经验工具] intel网卡汇聚教程对于intel网卡汇聚,相信大部分人对具体的做法已经都很清楚了,但是对于汇聚的限制条件可能还不是太清楚,所以今天借教程顺便说明下做网卡汇聚的一些条件,在条件不满足的情况下,汇聚可能也可以正常设置,但是未必能正常使用,因此强烈建议大家注意这个问题.1.两块网卡型号必须是一样的.2.网卡必须是PCI-E接口标准的,因为普通的PCI借口总的带宽一共就133MB/S,无法满足汇聚要求.3.网卡汇聚是需要交换机支持802.3AD协议的,否则汇聚后可能效果一般,而且可能会出兼容性问题.基本上注意到以上3点,做网卡汇聚一般就不太可能出问题了.下面是具体做法.下载intel网卡驱动与管理工具:/drivers-2301-490-Intel/某些精简系统安装完网卡驱动后,并没有管理工具,因此可能无法看到下图的截面,您只需要重新下载一份完整的intel网卡驱动即可.对于网卡接口检测,大家可以借助EVEREST这个工具来检查,一些SH3200系列的主板,看上去是2块网卡,但是型号不一样,而且有块是PCI接口的,这种情况下做汇聚实际上是没啥效果的,因为压根就不符合汇聚的要求.Everest下载:/search.asp?action=s&;sType=ResName&catalog=&keyw ord=everest下载 (61.42 KB)2010-10-9 12:23收藏分享[经验工具] Marvell网卡汇聚教程控制台及驱动下载：/product.aspx?P_ID=4zanuPTONhbnijk4控制台和驱动的安装方法就不说了，“下一步下一步”就可以了！现在打开控制台软件：单击“add team”按钮，弹出下面窗口：注："teaming mode"选择"static"OK分组创建完毕：最后将网卡添加进刚刚建立的分组即可：4网卡汇聚最终图：。

Linux双网卡聚合配置详解1、首先安装一个干净的Linux系统（Centos 或者Red Hat），并且要有两个网卡的虚拟机。

2、查看ip信息例如：（eth0：192.168.80.21 eth1：192.168.80.20）是否正常的获取到地址。

3、配置之前的检查：1、）用本机来ping Linux虚拟机的两个ip看是否可以ping通，必须要ping通。

才可行。

2、）让Linux的虚拟机的两个网卡都处于连接状态，ping外网看是否可以正常上网。

能正常的访问外网就可行。

3、）然后，先断开eth1的网卡，ping外网是否可以正常上网，之后再换成eth0断开，ping外网是否可以正常上网，两个网卡互相交叉的断开，看看，是否两个网卡在独立的时候是否都可以正常上网。

（一般Linux系统会默认eth0能上网）。

4、完成以上步骤就可以开始进入网卡聚合配置了。

1、）#vi /etc/sysconfig/network-scripts/ifcfg-bond02、）#vi /etc/sysconfig/network-scripts/ifcfg-eth03、）#vi /etc/sysconfig/network-scripts/ifcfg-eth14、）# vi /etc/modprobe.d/bond0.confalias bond0 bonding所有的配置都已经完成。

重启系统就可以生效了。

5、重启完以后输入ifconfig查看网卡信息。

这样就说明配置成功了。

验证下。

Ping通外网就说明网卡聚合完成了，备注：如果当系统重启完后出现这样就需要启动下服务：先执行：#modprobe bonding然后再执行：service network restart成功后，就会出现网卡信息了。
