RHEL_ENTERPRISE_6.4_多路径软件multi-path配置操作手册

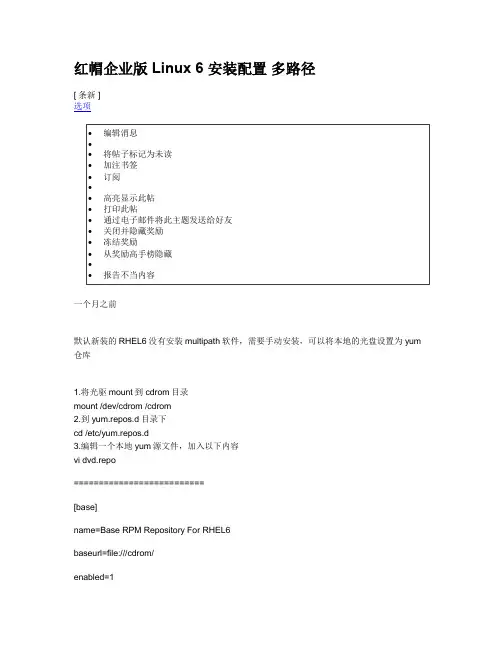

红帽企业版 Linux 6 安装配置多路径[ 条新 ]选项一个月之前默认新装的RHEL6没有安装multipath软件，需要手动安装，可以将本地的光盘设置为yum 仓库1.将光驱mount到cdrom目录mount /dev/cdrom /cdrom2.到yum.repos.d目录下cd /etc/yum.repos.d3.编辑一个本地yum源文件，加入以下内容vi dvd.repo==========================[base]name=Base RPM Repository For RHEL6baseurl=file:///cdrom/enabled=1gpgcheck=0==========================4.yum list 可以检查是否创建成功5.安装multipath软件yum -y install device-mapper-multipath6.启动multipath的守护进程mpathconf --enable --with_multipathd y7.编辑/etc/multipath.conf文件,添加HP设备脚本（试验过不添加也可以聚合）For EVA4x00/EVA6x00/EVA8x00device {vendor “HP”product "HSV2[01]0|HSV300|HSV4[05]0"getuid_callout "/sbin/scsi_id -g -u -s /block/%n"prio_callout "/sbin/mpath_prio_alua /dev/%n"hardware_handler "0"path_selector "round-robin 0"path_grouping_policygroup_by_priofailback immediaterr_weight uniformrr_min_io 100no_path_retry 18path_checkertur}8.启动multipath进程servicemultipathd startservice multipathd reload9。

Red Hat Enterprise 6.4配置CentOS 6.4软件源1.用su 命令切换到root2.删除rhel6.4自带的yum，命令如下：rpm -aq|grep yum|xargs rpm -e --nodeps3.下载CentOS 6.4的yum，命令如下：wget /centos/6.4/os/x86_64/Packages/python-iniparse-0.3.1-2.1.el6.noarch.rpmwget /centos/6.4/os/x86_64/Packages/y um-3.2.29-40.el6.centos.noarch.rpmwget /centos/6.4/os/x86_64/Packages/yum-plugin-fastestmirror-1.1.30-14.el6.noarch.rpm wget /centos/6.4/os/x86_64/Packages/yum-metadata-parser-1.1.2-16.el6.x86_64.rpm 4.安装yumrpm -ivh python-iniparse-0.3.1-2.1.el6.noarch.rpmrpm -ivh yum-metadata-parser-1.1.2-16.el6.x86_64.rpmrpm -ivhyum-3.2.29-40.el6.centos.noarch.rpmyum-plugin-fastestmirror-1.1.30-14.el6.noarch.rpm5.配置repo文件新建CentOS-Base.repo文件，内容为：[base]name=CentOS-6 - Baserepo=osbaseurl=/centos/6.4/os/$basearch/gpgcheck=1gpgkey=/centos/RPM-GPG-KEY-CentOS-6#released updates[update]name=CentOS-6 - Updatesbaseurl=/centos/6.4/updates/$basearch/gpgcheck=1gpgkey=/centos/RPM-GPG-KEY-CentOS-6#packages used/produced in the build but not released#[addons]#name=CentOS-6 - Addons#baseurl=/centos/6.4/addons/$basearch/#gpgcheck=1#gpgkey=/centos/RPM-GPG-KEY-CentOS-6#additional packages that may be useful[extras]name=CentOS-6 - Extrasbaseurl=/centos/6.4/extras/$basearch/gpgcheck=1gpgkey=/centos/RPM-GPG-KEY-CentOS-6 #additional packages that extend functionality of existing packages [centosplus]name=CentOS-6 - Plusbaseurl=/centos/6.4/centosplus/$basearch/gpgcheck=1enabled=1gpgkey=/centos/RPM-GPG-KEY-CentOS-6#contrib - packages by Centos Users[contrib]name=CentOS-6 - Contribbaseurl=/centos/6.4/contrib/$basearch/gpgcheck=1enabled=0gpgkey=/centos/RPM-GPG-KEY-CentOS-6保存后将CentOS-Base.repo移到/etc/yum.repos.d/ 里面，命令如下：mv ./CentOS-Base.repo /etc/yum.repos.d/6.清除yum缓存clean yum all7.试试能不能用yum install gcc-c++-4.4.7-3.el6。

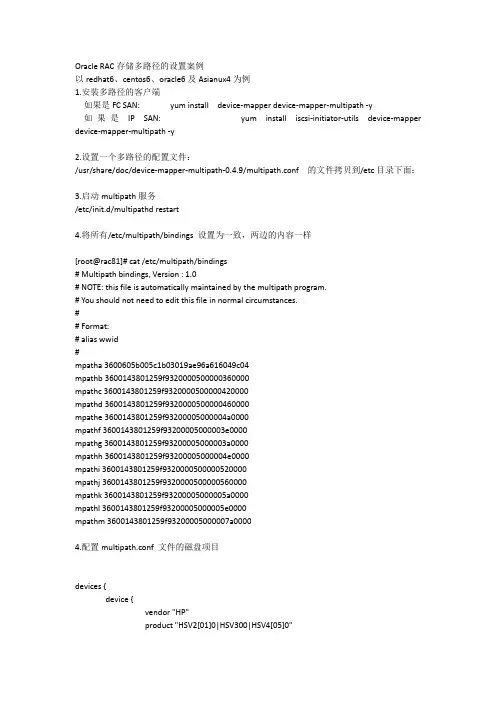

Oracle RAC存储多路径的设置案例以redhat6、centos6、oracle6及Asianux4为例1.安装多路径的客户端如果是FC SAN: yum install device-mapper device-mapper-multipath -y如果是IP SAN: yum install iscsi-initiator-utils device-mapper device-mapper-multipath -y2.设置一个多路径的配置文件：/usr/share/doc/device-mapper-multipath-0.4.9/multipath.conf 的文件拷贝到/etc目录下面：3.启动multipath服务/etc/init.d/multipathd restart4.将所有/etc/multipath/bindings 设置为一致，两边的内容一样[root@rac81]# cat /etc/multipath/bindings# Multipath bindings, Version : 1.0# NOTE: this file is automatically maintained by the multipath program.# You should not need to edit this file in normal circumstances.## Format:# alias wwid#mpatha 3600605b005c1b03019ae96a616049c04mpathb 3600143801259f9320000500000360000mpathc 3600143801259f9320000500000420000mpathd 3600143801259f9320000500000460000mpathe 3600143801259f93200005000004a0000mpathf 3600143801259f93200005000003e0000mpathg 3600143801259f93200005000003a0000mpathh 3600143801259f93200005000004e0000mpathi 3600143801259f9320000500000520000mpathj 3600143801259f9320000500000560000mpathk 3600143801259f93200005000005a0000mpathl 3600143801259f93200005000005e0000mpathm 3600143801259f93200005000007a00004.配置multipath.conf 文件的磁盘项目devices {device {vendor "HP"product "HSV2[01]0|HSV300|HSV4[05]0"getuid_callout "/lib/udev/scsi_id --whitelisted --device=/dev/%n"prio aluahardware_handler "0"path_selector "round-robin 0"path_grouping_policy group_by_priofailback immediaterr_weight uniformno_path_retry 18rr_min_io_rq 1path_checker tur}}上述的内容根据磁盘柜的型号定制，如HP...blacklist {#wwid "3600605b005c192d019aeb93a121ef663"wwid "3600605b005c1b03019ae96a616049c04"devnode "^(ram|raw|loop|fd|md|dm-|sr|scd|st)[0-9]*"devnode "^hd[a-z]"}上述的内容要将本地磁盘的wwid号放入blacklist中，避免产生多路径multipaths {multipath {wwid 3600143801259f9320000500000360000alias disk1}multipath {wwid 3600143801259f9320000500000420000alias disk2}multipath {wwid 3600143801259f9320000500000460000alias disk3}multipath {wwid 3600143801259f93200005000004a0000alias disk4}multipath {wwid 3600143801259f93200005000003e0000alias disk5}multipath {wwid 3600143801259f93200005000003a0000alias disk6}multipath {wwid 3600143801259f93200005000004e0000alias disk7}multipath {wwid 3600143801259f9320000500000520000alias disk8}multipath {wwid 3600143801259f9320000500000560000alias disk9}multipath {wwid 3600143801259f93200005000005a0000alias disk10}multipath {wwid 3600143801259f93200005000005e0000alias disk11}multipath {wwid 3600143801259f93200005000007a0000alias disk12}}上述的内容是设置multipath别名项defaults {udev_dir /devpolling_interval 10path_selector "round-robin 0"path_grouping_policy multibusgetuid_callout "/lib/udev/scsi_id --whitelisted --device=/dev/%n"prio aluapath_checker readsector0rr_min_io 100max_fds 8192rr_weight prioritiesfailback immediateno_path_retry failuser_friendly_names yes}上述defaults一定要打开，一般为默认即可；5.执行multipath -F命令将原来生成错误的多路径删除[root@rac81 ~]# multipath -F6.执行multipath -v2命令生成新的多路径[root@rac81 ~]# multipath -v27.使用multipath -ll查看生成多路径的情况[root@rac81 ~]# multipath -lldisk9 (3600143801259f9320000500000560000) dm-16 HP,HSV360 size=500G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:9 sdj 8:144 failed faulty running|- 6:0:1:9 sdv 65:80 failed faulty running|- 8:0:0:9 sdah 66:16 active ready running`- 8:0:1:9 sdat 66:208 active ready runningdisk8 (3600143801259f9320000500000520000) dm-14 HP,HSV360 size=500G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:8 sdi 8:128 failed faulty running|- 6:0:1:8 sdu 65:64 failed faulty running|- 8:0:0:8 sdag 66:0 active ready running`- 8:0:1:8 sdas 66:192 active ready runningdisk12 (3600143801259f93200005000007a0000) dm-18 HP,HSV360 size=100G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:12 sdm 8:192 failed faulty running|- 6:0:1:12 sdy 65:128 failed faulty running|- 8:0:0:12 sdak 66:64 active ready running`- 8:0:1:12 sdaw 67:0 active ready runningdisk7 (3600143801259f93200005000004e0000) dm-12 HP,HSV360 size=500G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:7 sdh 8:112 failed faulty running|- 6:0:1:7 sdt 65:48 failed faulty running|- 8:0:0:7 sdaf 65:240 active ready running`- 8:0:1:7 sdar 66:176 active ready runningdisk11 (3600143801259f93200005000005e0000) dm-20 HP,HSV360 size=500G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:11 sdl 8:176 failed faulty running|- 6:0:1:11 sdx 65:112 failed faulty running|- 8:0:0:11 sdaj 66:48 active ready running`- 8:0:1:11 sdav 66:240 active ready runningdisk6 (3600143801259f93200005000003a0000) dm-6 HP,HSV360 size=1.0G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:2 sdc 8:32 failed faulty running|- 6:0:1:2 sdo 8:224 failed faulty running|- 8:0:0:2 sdaa 65:160 active ready running`- 8:0:1:2 sdam 66:96 active ready runningdisk10 (3600143801259f93200005000005a0000) dm-22 HP,HSV360 size=500G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:10 sdk 8:160 failed faulty running|- 6:0:1:10 sdw 65:96 failed faulty running|- 8:0:0:10 sdai 66:32 active ready running`- 8:0:1:10 sdau 66:224 active ready runningdisk5 (3600143801259f93200005000003e0000) dm-4 HP,HSV360 size=1.0G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:3 sdd 8:48 failed faulty running|- 6:0:1:3 sdp 8:240 failed faulty running|- 8:0:0:3 sdab 65:176 active ready running`- 8:0:1:3 sdan 66:112 active ready runningdisk4 (3600143801259f93200005000004a0000) dm-10 HP,HSV360 size=500G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:6 sdg 8:96 failed faulty running|- 6:0:1:6 sds 65:32 failed faulty running|- 8:0:0:6 sdae 65:224 active ready running`- 8:0:1:6 sdaq 66:160 active ready runningdisk3 (3600143801259f9320000500000460000) dm-8 HP,HSV360 size=500G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:5 sdf 8:80 failed faulty running|- 6:0:1:5 sdr 65:16 failed faulty running|- 8:0:0:5 sdad 65:208 active ready running`- 8:0:1:5 sdap 66:144 active ready runningdisk2 (3600143801259f9320000500000420000) dm-0 HP,HSV360 size=500G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:4 sde 8:64 failed faulty running|- 6:0:1:4 sdq 65:0 failed faulty running|- 8:0:0:4 sdac 65:192 active ready running`- 8:0:1:4 sdao 66:128 active ready runningdisk1 (3600143801259f9320000500000360000) dm-2 HP,HSV360 size=1.0G features='0' hwhandler='0' wp=rw`-+- policy='round-robin 0' prio=10 status=active|- 6:0:0:1 sdb 8:16 failed faulty running|- 6:0:1:1 sdn 8:208 failed faulty running|- 8:0:0:1 sdz 65:144 active ready running`- 8:0:1:1 sdal 66:80 active ready running[root@rac81 ~]#。

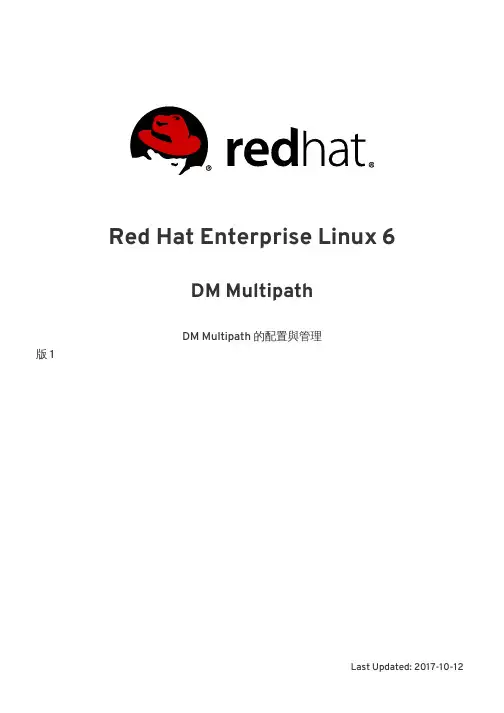

Red Hat Enterprise Linux 6DM MultipathDM Multipath 的配置與管理版 1Last Updated: 2017-10-12Red Hat Enterprise Linux 6 DM Multipath DM Multipath 的配置與管理版 1Steve Levine******************. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 內容目錄前言1. 適用讀者2. 相關文件3. 我們需要您的意見！章 1. DEVICE MAPPER MULTIPATHING 1.1. 新功能和變更的功能1.1.1. RHEL 6.0 的新功能與變更功能1.1.2. RHEL 6.1 的新功能與變更功能1.1.3. RHEL 6.2 的新功能與變更功能1.1.4. RHEL 6.3 的新功能與變更功能1.1.5. RHEL 6.4 的新功能與變更功能1.1.6. RHEL 6.5 的新功能與變更功能1.1.7. RHEL 6.6 的新功能與變更功能1.2. DM-MULTIPATH 總覽1.3. 儲存陣列的支援1.4. DM-MULTIPATH 元件1.5. DM-MULTIPATH 設定總覽章2. MULTIPATH 裝置2.1. MULTIPATH 的裝置識別子2.2. 叢集裡一致的 MULTIPATH 裝置名稱2.3. MULTIPATH 裝置屬性2.4. 邏輯卷冊中的 MULTIPATH 裝置章3. 設定 DM-MULTIPATH 3.1. 設定 DM-MULTIPATH 3.2. 產生 MULTIPATH 裝置時，忽略本機磁碟3.3. 配置儲存裝置3.4. 在 INITRAMFS 檔案系統中設定 MULTIPATH 章 4. DM-MULTIPATH 配置檔案4.1. 配置檔案總覽4.2. 配置檔案的黑名單4.2.1. 根據 WWID 建立黑名單4.2.2. 根據裝置名稱來建立黑名單4.2.3. 根據裝置類型來建立黑名單4.2.4. 黑名單的例外4.3. 配置檔案的預設值4.4. MULTIPATH 裝置配置的屬性4.5. 配置檔案裝置章 5. DM-MULTIPATH 管理和疑難排解5.1. 重設線上 MULTIPATH 裝置的大小5.2. 將 ROOT 檔案系統從單路徑裝置移到多路徑裝置5.3. 將 SWAP 檔案系統從單路徑裝置移到多路徑裝置5.4. MULTIPATH DAEMON5.5. 大量 LUN 的問題5.6. QUEUE_IF_NO_PATH 功能上的問題5.7. MULTIPATH 指令的輸出5.8. 使用 MULTIPATH 指令來進行 MULTIPATH 查詢5.9. MULTIPATH 的指令選項5.10. 使用 DMSETUP 指令，決定 DEVICE MAPPER 的條目3333555666677710101112121213131515161819202021222222232330333939394242434343444545內容目錄1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.11. 使用 MULTIPATHD 的互動式主控台進行疑難排解附錄 A. 修訂記錄索引464750DM Multipath2前言3DM Multipath如果您有任何改善文件的建議，請盡可能地詳述內容。

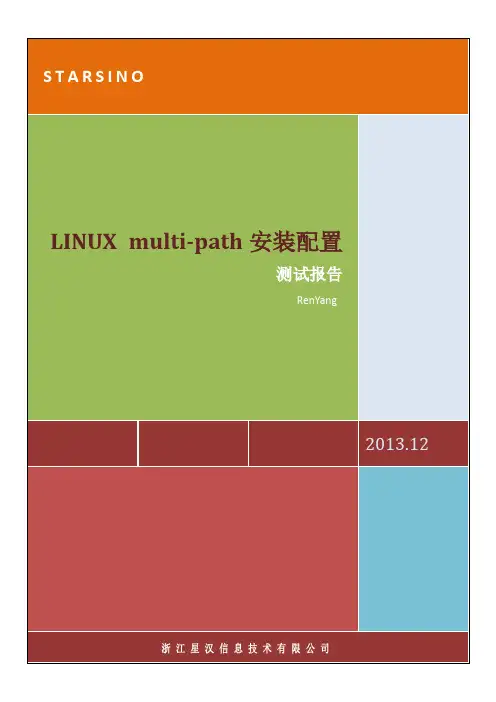

S T A R S I N OLINUX multi-path安装配置测试报告RenYang2013.12目录一、测试环境摘要 (4)二、检查安装multipath (4)2.1检查是否已安装 (4)2.2若未安装则安装 (4)2.2.1搭建yum源 (4)2.2.2通过yum源安装并自启动 (4)2.3核查安装是否成功 (5)2.4设为开机自动启动 (5)三、配置multipath (5)3.1创建配置脚本 (5)3.2赋予脚本执行权限 (7)3.3执行脚本 (8)3.4确认配置结果 (8)3.5正常使用磁盘 (9)四、测试 (9)4.1负载均衡测试 (9)4.2路径切换测试 (9)五、常用操作命令 (10)5.1启停mulitipath服务 (10)5.2删除现有路径 (10)5.3格式化路径（重新扫描） (10)5.4查看多路径 (10)5.5重载multipathd服务 (10)5.6查看所有磁盘wwid (10)5.7显示当前device mapper信息 (11)说明：本文档中安装部署部分所提到的步骤都在测试环境中通过。

可以作为安装部署参考手册。

但因环境不同而无法保证在其他环境中准确无误（配置请按照特定环境自行修改）。

本文档仅供参考，建议按照官方手册安装配置。

蓝色字体—命令行绿色字体—脚本或输出结果暗红字体—表示变量（可更改）红色字体—需注意之处# — root用户下执行一、测试环境摘要FreeNAS模拟iSCSI存储并划分空间分配给Linux5系统二、检查安装multipath2.1检查是否已安装[root@linux5 ~]# rpm -qa|grep mapperdevice-mapper-1.02.55-2.el5device-mapper-1.02.55-2.el5device-mapper-event-1.02.55-2.el5device-mapper-multipath-0.4.7-42.el52.2若未安装则安装2.2.1搭建yum源mkdir -p /mnt/yummount /dev/cdrom /mnt/yum如果从ISO挂载，则使用如下命令：mount -o loop -t iso9660 /tmp/Redhat_5.0_U6_64.ISO /mnt/yumecho "[yum]">/etc/yum.repos.d/yum.repoecho "name=yum">>/etc/yum.repos.d/yum.repoecho "baseurl=file:///mnt/yum/Server">>/etc/yum.repos.d/yum.repo echo "enabled=1">>/etc/yum.repos.d/yum.repoecho "gpgcheck=1">>/etc/yum.repos.d/yum.repoecho"gpgkey=file:///mnt/yum/RPM-GPG-KEY-redhat-release">>/etc/yum.repos .d/yum.repo2.2.2通过yum源安装并自启动yum –y install device-mapper device-mapper-multipath2.3核查安装是否成功[root@linux5 ~]# lsmod |grep dm_multipathdm_multipath 56921 0scsi_dh 42177 1 dm_multipathdm_mod 101393 4 dm_mirror,dm_multipath,dm_raid45,dm_log 如果模块没有加载成功请使用下列命初始化DM，或重启系统：modprobe dm-multipathmodprobe dm-round-robinservice multipathd startmultipath –v22.4设为开机自动启动chkconfig --level 2345 multipathd on三、配置multipath3.1创建配置脚本Multipath的配置文件是/etc/multipath.conf，为了快速进行配置，可直接在linux系统任意目录创建一个脚本并将以下内容复制到脚本中：cp /etc/multipath.conf /etc/multipath.conf.bakecho 'blacklist {devnode "^(ram|raw|loop|fd|md|dm-|sr|scd|st)[0-9]*"devnode "^hd[a-z]"devnode "^cciss!c[0-9]d[0-9]*"devnode "^sd[a-b]"}defaults {udev_dir /devpolling_interval 10failback immediateno_path_retry 5rr_min_io 100path_checker turselector "round-robin 0"path_grouping_policy failoveruser_friendly_names yes}multipaths {'>/etc/multipath.conffor pv in `cat /proc/partitions|awk '{print $4}'|grep sd|grep [a-z]$`;do echo "`scsi_id -g -u -s /block/$pv`">>$$.wwid; donefor wwid in `awk 'NF' $$.wwid|sort|uniq|awk '{print $1}'`;doecho "Found a device:"for pv in `cat /proc/partitions|awk '{print $4}'|grep sd|grep [a-z]$`;doif [[ `scsi_id -g -u -s /block/$pv` = $wwid ]];then echo " $pv: `scsi_id -g -u -s /block/$pv`";fidonestop=0while [[ $stop -lt 1 ]];doread -p "Whether to add $wwid? [y,n,q] (y) " addif [[ -z "$add" || "$add" = "y" ]];thenecho " multipath {">>/etc/multipath.confecho " wwid $wwid">>/etc/multipath.confread -p "alias: (none) " aliasif [[ -n "$alias" ]];then echo " alias $alias">>/etc/multipath.conf;firead -p "gid: (none) " gidif [[ -n "$gid" ]];then echo " gid $gid">>/etc/multipath.conf;firead -p "uid: (none) " uidif [[ -n "$uid" ]];then echo " uid $uid">>/etc/multipath.conf;firead -p "mode: [0600,none] (none) " modeif [[ $mode = "0600" ]];then echo " mode $mode">>/etc/multipath.conf;fiecho " }">>/etc/multipath.confstop=1else if [[ $add = "n" ]];then stop=1else if [[ $add = "q" ]];then rm -fr $$.wwid;break 2;fi fi fidonedoneecho "}">>/etc/multipath.confrm -fr $$.wwid备注：1、红色字体部分根据现场环境进行修改；2、也可以按wwid或device进行排除（示例如下）：➢按wwid方式：blacklist {wwid 26353900f02796769}➢按device方式：blacklist {device {vendor "IBM"product "3S42" #DS4200 Product 10}device {vendor "HP"product "*"}}3、也可以选择性使用blacklist_exceptions进行排除：例如：如果有大量设备，但只有一个需要多路径（WWID为 112233445566），此时不需要将想要使用多路径的设备之外的每个设备单独加入黑名单，只需要将所有设备都加入黑名单，然后只允许想要使用多路径的设备即可：blacklist {wwid "*"}blacklist_exceptions {wwid "112233445566"}3.2赋予脚本执行权限chmod +x tmp.sh3.3执行脚本[root@linux5 ~]# ./tmp.shFound a device:sdd: 3300000001f548fcaWhether to add 3300000001f548fca? [y,n,q] (y)回车alias: (none) test1gid: (none) 1300uid: (none) 1101mode: [0600,none] (none) 0600略去N字……备注：根据提示操作即可，alias、gid、uid、mode非强制要求，根据具体环境及需求选择。

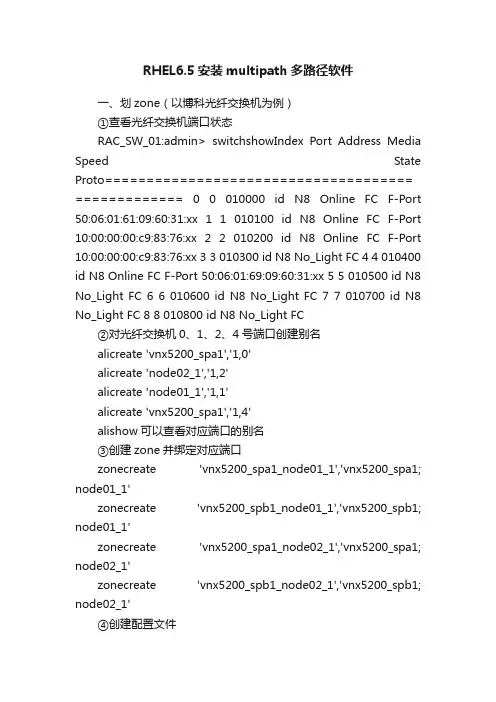

RHEL6.5安装multipath多路径软件一、划zone（以博科光纤交换机为例）①查看光纤交换机端口状态RAC_SW_01:admin> switchshowIndex Port Address Media Speed State Proto===================================== ============= 0 0 010000 id N8 Online FC F-Port 50:06:01:61:09:60:31:xx 1 1 010100 id N8 Online FC F-Port 10:00:00:00:c9:83:76:xx 2 2 010200 id N8 Online FC F-Port 10:00:00:00:c9:83:76:xx 3 3 010300 id N8 No_Light FC 4 4 010400 id N8 Online FC F-Port 50:06:01:69:09:60:31:xx 5 5 010500 id N8 No_Light FC 6 6 010600 id N8 No_Light FC 7 7 010700 id N8 No_Light FC 8 8 010800 id N8 No_Light FC②对光纤交换机0、1、2、4号端口创建别名alicreate 'vnx5200_spa1','1,0'alicreate 'node02_1','1,2'alicreate 'node01_1','1,1'alicreate 'vnx5200_spa1','1,4'alishow可以查看对应端口的别名③创建zone并绑定对应端口zonecreate 'vnx5200_spa1_node01_1','vnx5200_spa1; node01_1'zonecreate 'vnx5200_spb1_node01_1','vnx5200_spb1; node01_1'zonecreate 'vnx5200_spa1_node02_1','vnx5200_spa1; node02_1'zonecreate 'vnx5200_spb1_node02_1','vnx5200_spb1; node02_1'④创建配置文件cfgcreate'sw01_cfg','vnx5200_spa1_node01_1;vnx5200_spb1_node01_1;vn x5200_spa1_node02_1;vnx5200_spb1_node02_1'如果是在现有的cfg配置文件中添加zone使用如下cfgadd 'cfg_file', 'zone_name'cfgadd'sw01_cfg','vnx5200_spa1_node01_1;vnx5200_spb1_node01_1;vn x5200_spa1_node02_1;vnx5200_spb1_node02_1'⑤保存配置文件cfgsave⑥使配置文件生效（每台交换机当前只能一个配置文件生效）cfgenable 'sw01_cfg'到这一步光纤交换机配置全部完成，另外一台执行相同操作即可。

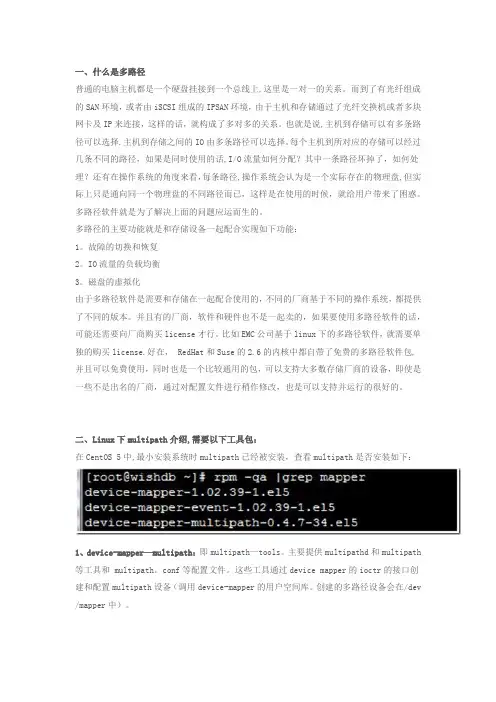

一、什么是多路径普通的电脑主机都是一个硬盘挂接到一个总线上,这里是一对一的关系。

而到了有光纤组成的SAN环境，或者由iSCSI组成的IPSAN环境，由于主机和存储通过了光纤交换机或者多块网卡及IP来连接，这样的话，就构成了多对多的关系。

也就是说,主机到存储可以有多条路径可以选择.主机到存储之间的IO由多条路径可以选择。

每个主机到所对应的存储可以经过几条不同的路径，如果是同时使用的话,I/O流量如何分配？其中一条路径坏掉了，如何处理？还有在操作系统的角度来看，每条路径,操作系统会认为是一个实际存在的物理盘,但实际上只是通向同一个物理盘的不同路径而已，这样是在使用的时候，就给用户带来了困惑。

多路径软件就是为了解决上面的问题应运而生的。

多路径的主要功能就是和存储设备一起配合实现如下功能：1。

故障的切换和恢复2。

IO流量的负载均衡3。

磁盘的虚拟化由于多路径软件是需要和存储在一起配合使用的，不同的厂商基于不同的操作系统，都提供了不同的版本。

并且有的厂商，软件和硬件也不是一起卖的，如果要使用多路径软件的话，可能还需要向厂商购买license才行。

比如EMC公司基于linux下的多路径软件，就需要单独的购买license.好在， RedHat和Suse的2.6的内核中都自带了免费的多路径软件包,并且可以免费使用，同时也是一个比较通用的包，可以支持大多数存储厂商的设备，即使是一些不是出名的厂商，通过对配置文件进行稍作修改，也是可以支持并运行的很好的。

二、Linux下multipath介绍,需要以下工具包：在CentOS 5中,最小安装系统时multipath已经被安装，查看multipath是否安装如下：1、device-mapper—multipath：即multipath—tools。

主要提供multipathd和multipath 等工具和 multipath。

conf等配置文件。

这些工具通过device mapper的ioctr的接口创建和配置multipath设备（调用device-mapper的用户空间库。

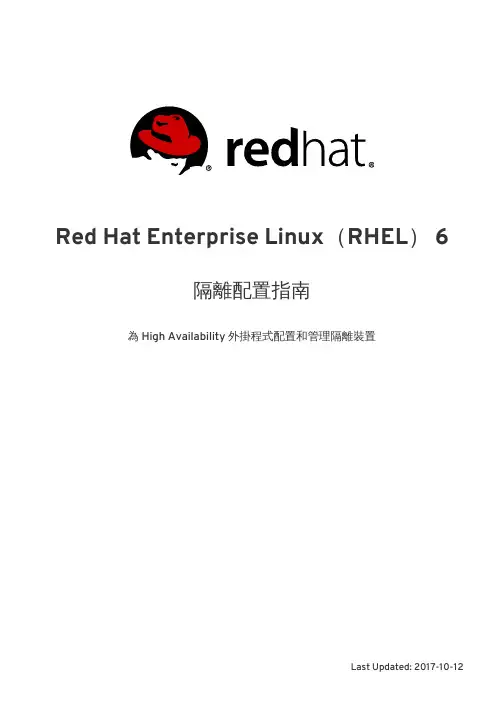

Red Hat Enterprise Linux（RHEL） 6隔離配置指南為 High Availability 外掛程式配置和管理隔離裝置Last Updated: 2017-10-12Red Hat Enterprise Linux（RHEL） 6 隔離配置指南為 High Availability 外掛程式配置和管理隔離裝置.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 內容目錄章 1. 隔離預配置1.1. 配置 ACPI 以與整合的隔離裝置搭配使用1.1.1. 透過 chkconfig 管理來停用 ACPI Soft-Off 1.1.2. 停用 BIOS 的 ACPI Soft-Off1.1.3. 在 grub.conf 檔案中完全地停用 ACPI 章2. 透過 CCS 指令配置隔離2.1. 配置隔離裝置2.2. 列出隔離裝置與隔離裝置選項2.3. 為叢集成員配置隔離2.3.1. 為節點配置單電源的隔離裝置2.3.2. 為節點配置一個基於儲存裝置的單獨隔離裝置2.3.3. 配置備份隔離裝置2.3.4. 配置一個重複電源的節點2.3.5. 測試隔離配置2.3.6. 移除隔離方式和隔離事例章 3. 透過 CONGA 配置隔離3.1. 配置隔離 DAEMON 屬性3.2. 配置隔離裝置3.2.1. 建立隔離裝置3.2.2. 修改隔離裝置3.2.3. 刪除隔離裝置3.3. 為叢集成員配置隔離3.3.1. 為節點配置單獨隔離裝置3.3.2. 配置備份隔離裝置3.3.3. 配置一個重複電源的節點3.3.4. 測試隔離配置章 4. 隔離裝置4.1. 透過 TELNET 和 SSH 操作 APC 電源切換器4.2. 透過 SNMP 操作 APC 電源切換器4.3. BROCADE 光纖切換器4.4. CISCO MDS 4.5. CISCO UCS 4.6. DELL DRAC 54.7. EATON 網路電源切換器4.8. EGENERA BLADEFRAME 4.9. EPOWERSWITCH 4.10. FENCE KDUMP 4.11. FENCE VIRT 4.12. FUJITSU-SIEMENS REMOTEVIEW SERVICE BOARD (RSB)4.13. HEWLETT-PACKARD BLADESYSTEM 4.14. HEWLETT-PACKARD ILO 4.15. HEWLETT-PACKARD ILO MP 4.16. IBM BLADECENTER 4.17. 透過 SNMP 操作 IBM BLADECENTER 4.18. IBM IPDU4.19. IF-MIB4.20. INTEL MODULAR4.21. 透過 LAN 操作 IPMI4.22. RHEV-M REST API 4455688101111131518202022222223232424242525262830323538414346495052525455575961636770737677內容目錄1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.23. SCSI 持續保留（PERSISTENT RESERVATION ）4.24. 透過 SOAP API 操作 VMWARE4.25. WTI 電源切換器附錄 A. 修訂記錄索引7981838687隔離配置指南2內容目錄3隔離配置指南4章 1. 隔離預配置5隔離配置指南6章 1. 隔離預配置隔離配置指南章 2. 透過 CCS 指令配置隔離隔離配置指南2.2. 列出隔離裝置與隔離裝置選項您可使用ccs指令來印出可用隔離裝置的清單，並列出各個可用隔離類型的選項之清單。

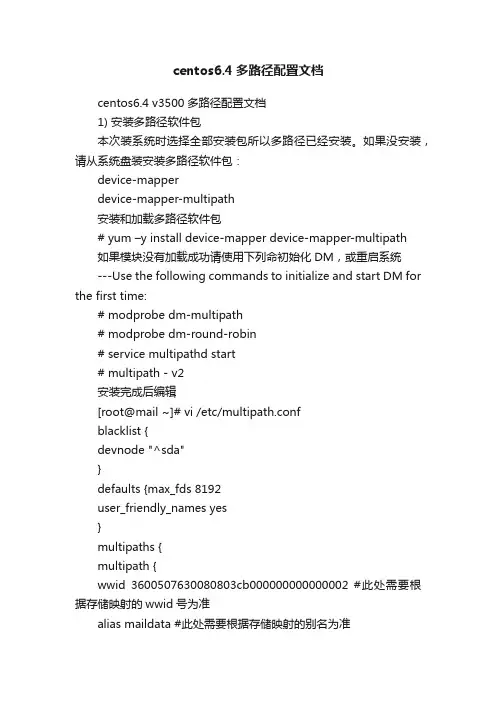

centos6.4多路径配置文档centos6.4 v3500多路径配置文档1) 安装多路径软件包本次装系统时选择全部安装包所以多路径已经安装。

如果没安装，请从系统盘装安装多路径软件包：device-mapperdevice-mapper-multipath安装和加载多路径软件包# yum –y install device-mapper device-mapper-multipath如果模块没有加载成功请使用下列命初始化DM，或重启系统---Use the following commands to initialize and start DM for the first time:# modprobe dm-multipath# modprobe dm-round-robin# service multipathd start# multipath - v2安装完成后编辑[root@mail ~]# vi /etc/multipath.confblacklist {devnode "^sda"}defaults {max_fds 8192user_friendly_names yes}multipaths {multipath {wwid 3600507630080803cb000000000000002 #此处需要根据存储映射的wwid号为准alias maildata #此处需要根据存储映射的别名为准path_grouping_policy multibuspath_selector "round-robin 0"}}devices {device {vendor "IBM"product "2072"path_grouping_policy group_by_prio#prio_callout "/sbin/mpath_prio_alua /dev/%n" #(此行根据具体设备配置）}}multipath.conf文件(本次安装系统为5.8所以在/etc下会自动生成multipath配置文件，如果是6.0以上的系统需要手动创建multipath文件。

普通的电脑主机都是一个硬盘挂接到一个总线上，这里是一对一的关系。

而到了有光纤组成的SAN环境，由于主机和存储通过了光纤交换机连接，这样的话，就构成了多对多的关系。

也就是说，主机到存储可以有多条路径可以选择。

主机到存储之间的IO由多条路径可以选择，如下图：根据上图所示，每个主机到所对应的存储可以经过几条不同的路径，如果是同时使用的话，I/O流量如何分配？其中一条路径坏掉了，如何处理？还有在操作系统的角度来看，每条路径，操作系统会认为是一个实际存在的物理盘，但实际上只是通向同一个物理盘的不同路径而已，这样是在使用的时候，就给用户带来了困惑。

多路径软件就是为了解决上面的问题应运而生的。

多路径的主要功能就是和存储设备一起配合实现如下功能：1.故障的切换和恢复2.IO流量的负载均衡3.磁盘的虚拟化由于多路径软件是需要和存储在一起配合使用的，不同的厂商基于不同的操作系统，都提供了不同的版本。

并且有的厂商，软件和硬件也不是一起卖的，如果要使用多路径软件的话，可能还需要向厂商购买license 才行。

比如EMC公司基于linux下的多路径软件，就需要单独的购买license。

好在，RedHat和Suse 的2.6的内核中都自带了免费的多路径软件包，并且可以免费使用，同时也是一个比较通用的包，可以支持大多数存储厂商的设备，即使是一些不是出名的厂商，通过对配置文件进行稍作修改，也是可以支持并运行的很好的。

---Linux 内置HBA 驱动程序和内置多路径计划(HP)从Red Hat RHEL 5.2 和Novell SLES 10 SP2 开始的惠普支持的客户选项选项一：惠普提供的Emulex HBA 驱动程序和Multipulse 故障转移，或者惠普提供的Emulex HBA 驱动程序和内置Device Mapper Multipathing选项二：惠普提供的QLogic HBA 驱动程序和QLogic 故障转移，或者惠普提供的单一路径模式QLogic HBA 驱动程序和内置Device Mapper Multipathing选项三：内置HBA 驱动程序和内置Device Mapper Multipathing。
