(完整版)多路径网络存储配置说明.doc

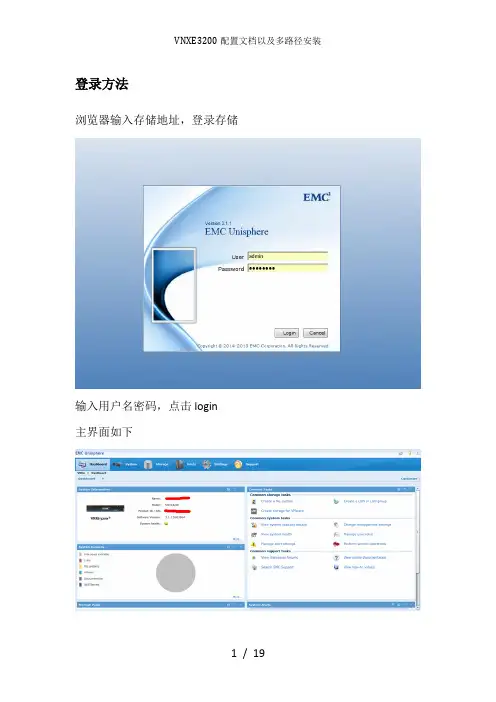

登录方法浏览器输入存储地址，登录存储输入用户名密码，点击login主界面如下4.2 RAID创建已经创建好无需要再次操作点击storage 选择storage configuration选择storage pools点击下方的create开始创建输入池名称选择RAID类型点击OK，之后选择默认操作，点击ＮＥＸＴ完成后提示创建过程用同样的方法创建POOL_NL_SAS4.3创建主机连接好存储与SAN交换机的光纤跳线后点击hosts选择hosts，点击created hosts输入对应服务器的host名称选择操作系统点击next，输入IP地址（此IP不起实际作用）点击next直到一下步骤，选择服务器对应的WWN号后，点击ＮＥＸＴ点击finish完成主机创建lun创建过程点击storage，之后选择luns如下图点击create ，进入到lun创建过程输入lun名称，点击next选择对应的存储池输入大小，点击NEXT选择不创建快照选择要给映射的主机，之后点击access选项，选择lun点击finishe，完成lun创建最终lun状态如下4.5 多路径软件的安装安装多路径是为了保证磁盘的冗余性安装过程如下4.5.1 windows下的安装打开服务器管理器添加新功能点击下一步直到安装功能选项选择多路径IO，点击下一步直到安装完成完成后打开控制面板，选择MPIO点击发现多路径发现多路径设备后点击添加，提示重启重启完成虎完成多路径的安装之后对磁盘初始化即可4.5.2 linux下的配置首先确认系统是否安装multpath软件，如果没有先安装（1）拷贝multpath.conf 文件到etc目录下root下执行cp /usr/share/doc/device-mapper-multipath-0.4.9/multipath.conf /etc/命令（2）设置多路径服务开机自动启动，root下执行chkconfig multipathd on命令（3）启动multipathd服务root下执行service multipathd start（4）查看multipath路径状态并记录磁盘ID使用multipath –ll命令图中3600字数为磁盘ID，可查看大小以及多路径状态（5）编辑/etc/multipathd.conf文件执行命令vi /etc/multipathd.conf添加如内容multipath {wwid 此处输入磁盘IDalias 磁盘名}如下图（6）重启multpath服务执行service multpathd restart 重启服务（7）使用多路径硬盘在/dev/mapper下可以看到生成的多路径磁盘，之后对磁盘格式化即可例如。

网络存储方案随着信息技术的发展和数字化时代的到来，数据存储需求也日益增长。

传统的本地存储方式已经无法满足这一需求，因此，企业和个人都开始寻求更可靠、高效和安全的存储方案。

网络存储方案逐渐成为了一种流行的选择。

网络存储方案是指将数据存储在网络服务器上而非本地设备中的存储方式。

它使用远程服务器来保存和管理数据，用户可以通过网络访问和管理数据。

这种存储方案提供了许多优势，下面将详细介绍。

首先，网络存储方案具有高可靠性。

由于数据存储在远程服务器上，即使在本地设备出现问题或损坏时，数据仍然可以安全地保存在服务器中。

这意味着用户不再需要担心数据丢失的风险，可以放心地使用存储方案。

其次，网络存储方案提供了高效的数据访问和共享。

通过网络连接服务器，用户可以随时随地访问存储在服务器上的数据。

这种即时访问的便利性极大地增强了工作和合作效率。

此外，多个用户可以同时访问和共享数据，方便了协作工作和知识共享。

另外，网络存储方案具有可扩展性。

随着数据增长的需求，用户可以根据实际需求扩展服务器的存储容量。

这种灵活性使得存储方案能够满足不同规模和需求的用户。

此外，网络存储方案还具有数据备份和恢复功能。

由于数据存储在远程服务器上，即使本地设备发生丢失、损坏或故障，用户仍然可以通过从服务器上恢复数据来保证其安全性和完整性。

这为用户提供了额外的保障，确保数据始终可访问。

网络存储方案还提供了安全性和隐私保护。

通过对服务器和网络的安全策略和控制，存储在服务器上的数据可以受到保护，防止不经授权的访问和数据泄露。

这在商业环境中尤为重要，帮助企业保护重要的商业数据和机密信息。

在选择网络存储方案时，用户应考虑以下因素。

首先，用户需要评估其数据存储需求，并选择能够满足其存储容量和性能要求的方案。

其次，用户应考虑存储方案的可靠性和安全性，以确保数据得到有效保护。

此外，用户还应考虑方案的成本和可扩展性，以适应未来的业务增长。

总之，网络存储方案是一种为企业和个人提供高可靠性、高效性、可扩展性和安全性的存储解决方案。

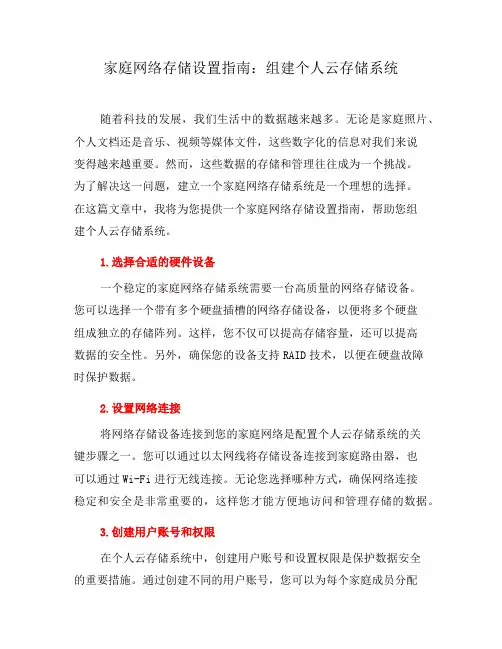

家庭网络存储设置指南：组建个人云存储系统随着科技的发展，我们生活中的数据越来越多。

无论是家庭照片、个人文档还是音乐、视频等媒体文件，这些数字化的信息对我们来说变得越来越重要。

然而，这些数据的存储和管理往往成为一个挑战。

为了解决这一问题，建立一个家庭网络存储系统是一个理想的选择。

在这篇文章中，我将为您提供一个家庭网络存储设置指南，帮助您组建个人云存储系统。

1.选择合适的硬件设备一个稳定的家庭网络存储系统需要一台高质量的网络存储设备。

您可以选择一个带有多个硬盘插槽的网络存储设备，以便将多个硬盘组成独立的存储阵列。

这样，您不仅可以提高存储容量，还可以提高数据的安全性。

另外，确保您的设备支持RAID技术，以便在硬盘故障时保护数据。

2.设置网络连接将网络存储设备连接到您的家庭网络是配置个人云存储系统的关键步骤之一。

您可以通过以太网线将存储设备连接到家庭路由器，也可以通过Wi-Fi进行无线连接。

无论您选择哪种方式，确保网络连接稳定和安全是非常重要的，这样您才能方便地访问和管理存储的数据。

3.创建用户账号和权限在个人云存储系统中，创建用户账号和设置权限是保护数据安全的重要措施。

通过创建不同的用户账号，您可以为每个家庭成员分配独立的存储空间，并设置不同的访问权限。

这样，每个家庭成员只能访问和管理其自己的数据，从而避免数据泄露和误操作。

4.设置备份策略数据备份是个人云存储系统中不可或缺的一部分。

通过设置自动备份策略，您可以定期备份存储设备中的数据，以防止数据丢失。

您可以选择将数据备份到另一个网络存储设备、外部硬盘或云存储服务中。

选择一个可靠的备份位置是非常关键的，确保数据始终处于安全的状态。

5.使用应用程序访问数据为了方便地访问和管理个人云存储系统中的数据，您可以使用相关的应用程序。

这些应用程序可以安装在您的计算机、智能手机或平板电脑上，通过它们，您可以远程访问存储设备中的数据。

有些应用程序还提供了文件同步功能，使您可以轻松地在不同设备之间同步和共享文件。

网络存储方案引言随着网络技术的不断发展，网络存储方案在现代计算环境中扮演着越来越重要的角色。

传统的本地存储方式已经无法满足现代化的需求，因此人们开始寻找更为高效、便捷、安全的网络存储方案。

本文将介绍一些常见的网络存储方案以及它们的优缺点，并通过具体案例分析，帮助读者了解各种方案的适用场景。

1. 网络附加存储（NAS）网络附加存储（Network Attached Storage，NAS）是一种能够通过局域网提供文件共享服务的存储设备。

NAS通常作为一个独立的服务器，通过网络连接多台客户端设备，提供共享文件夹和云存储等功能。

NAS具有以下优点： - 易于安装和配置，无需额外的服务器设备。

- 可以实现多用户同时访问和文件共享，方便团队合作。

- 支持多种协议，如CIFS/SMB、NFS、FTP等，能够适应不同的操作系统和应用需求。

然而，NAS也存在以下缺点：- NAS的性能受限于网络带宽和设备本身的性能。

- 集中存储风险增加：如果NAS出现故障，可能导致所有用户数据丢失。

- 单点故障问题：如果NAS设备崩溃，将导致所有用户无法访问数据。

2. 分布式文件系统（DFS）分布式文件系统（Distributed File System，DFS）是一种能够将文件系统分布在多个独立的服务器上，通过网络连接为用户提供文件服务的系统。

DFS具有以下优点： - 可扩展性强：可以通过增加服务器节点来扩展存储容量和性能。

- 分布式存储：将文件切分成多个块，并在不同服务器上存储，提高数据的可靠性和容错能力。

- 高并发访问：可以实现多用户高并发访问，并提供负载均衡和故障转移机制。

值得注意的是，DFS也存在以下缺点： - 需要专门的硬件和软件支持，部署和维护成本较高。

- 数据一致性和同步问题：如果多个用户同时对同一个文件进行修改，可能会导致冲突和数据丢失。

- 文件系统性能受限于网络带宽和节点之间的通信速度。

3. 对象存储（Object Storage）对象存储（Object Storage）是一种新型的数据存储和管理方式，将数据以对象的形式存储，并为每个对象分配全局唯一的标识符（如URL），通过网络访问和管理数据。

局域网组建方法网络存储设备的选择与配置局域网组建方法: 网络存储设备的选择与配置在现代企业中，网络存储设备的使用越来越重要。

它们为企业提供了高效的数据管理和共享解决方案。

本文将介绍局域网组建的方法，并重点讨论如何选择和配置网络存储设备。

一、选择合适的网络存储设备选择适合企业需求的网络存储设备是非常重要的一步。

以下是一些考虑因素：1. 存储容量：根据企业的数据需求确定所需的存储容量。

考虑到数据增长和备份需求，选择一个具有足够容量的设备是必要的。

2. 数据保护：确定所需的数据保护方法。

网络存储设备通常提供多种备份和恢复选项，如RAID阵列和数据镜像。

根据数据重要性，选择适合的数据保护功能。

3. 数据访问速度：对于需要频繁访问的数据，快速的读写速度非常重要。

选择具有高速磁盘驱动器和存储控制器的网络存储设备，可以提供更好的性能。

4. 扩展性：考虑到未来的增长，选择一个具有良好的扩展性的设备是必要的。

这样可以轻松地添加存储空间，以适应企业的需求变化。

二、配置网络存储设备一旦选择了合适的网络存储设备，就需要配置它以满足组织的需求。

以下是配置网络存储设备的关键步骤：1. 连接到局域网：将网络存储设备连接到局域网，确保它能够与其他设备通信。

通过插入以太网电缆将存储设备连接到网络交换机或路由器。

2. 分配IP地址：为网络存储设备分配一个唯一的IP地址，以便其他设备可以访问它。

这可以在网络设备的用户界面中完成。

3. 创建共享文件夹：创建共享文件夹以便其他用户可以访问存储设备中的文件和数据。

确保正确设置访问权限，并为不同的用户和用户组分配适当的权限。

4. 设置安全性：为了保护企业的数据，设置存储设备的安全性非常重要。

使用强密码来保护设备的管理员账户，并限制访问存储设备的用户。

5. 进行备份和恢复设置：配置网络存储设备的备份和恢复选项，以确保数据的安全。

创建定期备份计划，并检查备份文件的完整性。

6. 监控和管理：使用网络存储设备的管理工具来监控设备的性能和状态。

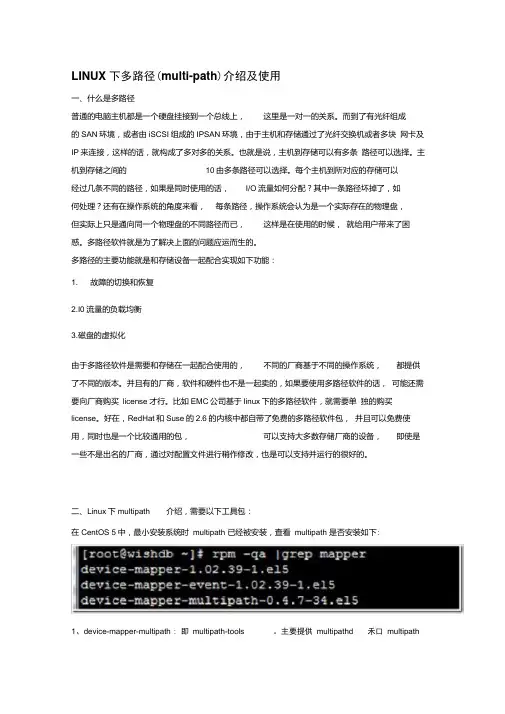

LINUX下多路径(multi-path)介绍及使用一、什么是多路径普通的电脑主机都是一个硬盘挂接到一个总线上，这里是一对一的关系。

而到了有光纤组成的SAN环境，或者由iSCSI组成的IPSAN环境，由于主机和存储通过了光纤交换机或者多块网卡及IP来连接，这样的话，就构成了多对多的关系。

也就是说，主机到存储可以有多条路径可以选择。

主机到存储之间的10由多条路径可以选择。

每个主机到所对应的存储可以经过几条不同的路径，如果是同时使用的话，I/O流量如何分配？其中一条路径坏掉了，如何处理？还有在操作系统的角度来看，每条路径，操作系统会认为是一个实际存在的物理盘，但实际上只是通向同一个物理盘的不同路径而已，这样是在使用的时候，就给用户带来了困惑。

多路径软件就是为了解决上面的问题应运而生的。

多路径的主要功能就是和存储设备一起配合实现如下功能：1. 故障的切换和恢复2.I0流量的负载均衡3.磁盘的虚拟化由于多路径软件是需要和存储在一起配合使用的，不同的厂商基于不同的操作系统，都提供了不同的版本。

并且有的厂商，软件和硬件也不是一起卖的，如果要使用多路径软件的话，可能还需要向厂商购买license才行。

比如EMC公司基于linux下的多路径软件，就需要单独的购买license。

好在，RedHat和Suse的2.6的内核中都自带了免费的多路径软件包，并且可以免费使用，同时也是一个比较通用的包，可以支持大多数存储厂商的设备，即使是一些不是出名的厂商，通过对配置文件进行稍作修改，也是可以支持并运行的很好的。

二、Linux下multipath 介绍，需要以下工具包：在CentOS 5中，最小安装系统时multipath 已经被安装，查看multipath 是否安装如下:1、device-mapper-multipath : 即multipath-tools 。

主要提供multipathd 禾口multipath等工具和multipath.conf 等配置文件。

光纤通道是一个标准化的网络通信协议, 在网络通信的七层协议模型中属于第二层, 是一种数据链路层的协议, 与以太网同类。

光纤通道的传输层是协议无关的, 原则上它可以传输各种第三层协议。

但光纤通道并没有像以太网那样用于支持IP协议, 或支持其他的上层协议, 而主要用来支持SCSI数据存储协议。

这是因为光纤通道具有通道的特征, 适用于在发起方和目标方两个结点之间的通道上传输数据帧；另一方面, 光纤通道将更多的功能硬件化并采用光纤传输, 具有可靠的性能保证。

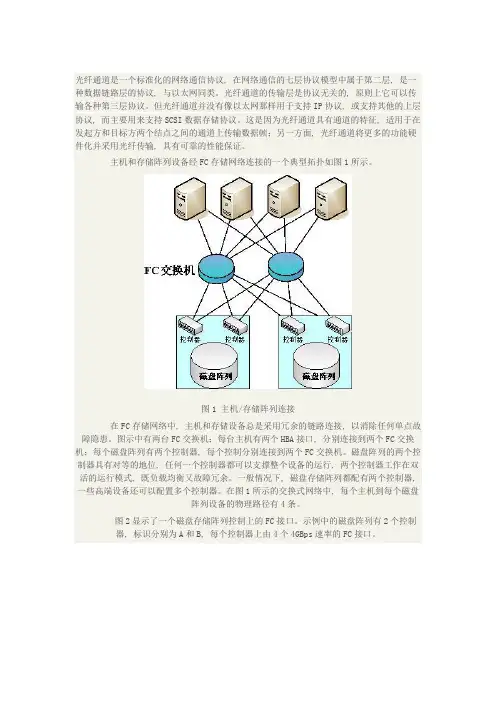

主机和存储阵列设备经FC存储网络连接的一个典型拓扑如图1所示。

图1 主机/存储阵列连接在FC存储网络中, 主机和存储设备总是采用冗余的链路连接, 以消除任何单点故障隐患。

图示中有两台FC交换机；每台主机有两个HBA接口, 分别连接到两个FC交换机；每个磁盘阵列有两个控制器, 每个控制分别连接到两个FC交换机。

磁盘阵列的两个控制器具有对等的地位, 任何一个控制器都可以支撑整个设备的运行, 两个控制器工作在双活的运行模式, 既负载均衡又故障冗余。

一般情况下, 磁盘存储阵列都配有两个控制器, 一些高端设备还可以配置多个控制器。

在图1所示的交换式网络中, 每个主机到每个磁盘阵列设备的物理路径有4条。

图2显示了一个磁盘存储阵列控制上的FC接口。

示例中的磁盘阵列有2个控制器, 标识分别为A和B, 每个控制器上由4个4GBps速率的FC接口。

图2 存储阵列控制器上的FC接口在FC存储网络中, 不论是发起方主机还是目标方存储设备都被称为节点, 节点设备上的每个FC物理接口被称为N端口（Node Port）。

节点设备通过FC交换机互连被称为交换式SAN, 连接设备N端口的交换机物理接口被称为F端口（Fabric Port）。

节点设备在网络中寻址使用设备的世界范围名（WWN: World Wide Name）, WWN是设备制造商向IEEE注册得到的, 可以保证每个设备WWN是全球惟一的。

普通的电脑主机都是一个硬盘挂接到一个总线上，这里是一对一的关系。

而到了有光纤组成的SAN环境，由于主机和存储通过了光纤交换机连接，这样的话，就构成了多对多的关系。

也就是说，主机到存储可以有多条路径可以选择。

主机到存储之间的IO由多条路径可以选择，如下图：根据上图所示，每个主机到所对应的存储可以经过几条不同的路径，如果是同时使用的话，I/O流量如何分配？其中一条路径坏掉了，如何处理？还有在操作系统的角度来看，每条路径，操作系统会认为是一个实际存在的物理盘，但实际上只是通向同一个物理盘的不同路径而已，这样是在使用的时候，就给用户带来了困惑。

多路径软件就是为了解决上面的问题应运而生的。

多路径的主要功能就是和存储设备一起配合实现如下功能：1.故障的切换和恢复2.IO流量的负载均衡3.磁盘的虚拟化由于多路径软件是需要和存储在一起配合使用的，不同的厂商基于不同的操作系统，都提供了不同的版本。

并且有的厂商，软件和硬件也不是一起卖的，如果要使用多路径软件的话，可能还需要向厂商购买license 才行。

比如EMC公司基于linux下的多路径软件，就需要单独的购买license。

好在，RedHat和Suse 的2.6的内核中都自带了免费的多路径软件包，并且可以免费使用，同时也是一个比较通用的包，可以支持大多数存储厂商的设备，即使是一些不是出名的厂商，通过对配置文件进行稍作修改，也是可以支持并运行的很好的。

---Linux 内置HBA 驱动程序和内置多路径计划(HP)从Red Hat RHEL 5.2 和Novell SLES 10 SP2 开始的惠普支持的客户选项选项一：惠普提供的Emulex HBA 驱动程序和Multipulse 故障转移，或者惠普提供的Emulex HBA 驱动程序和内置Device Mapper Multipathing选项二：惠普提供的QLogic HBA 驱动程序和QLogic 故障转移，或者惠普提供的单一路径模式QLogic HBA 驱动程序和内置Device Mapper Multipathing选项三：内置HBA 驱动程序和内置Device Mapper Multipathing。

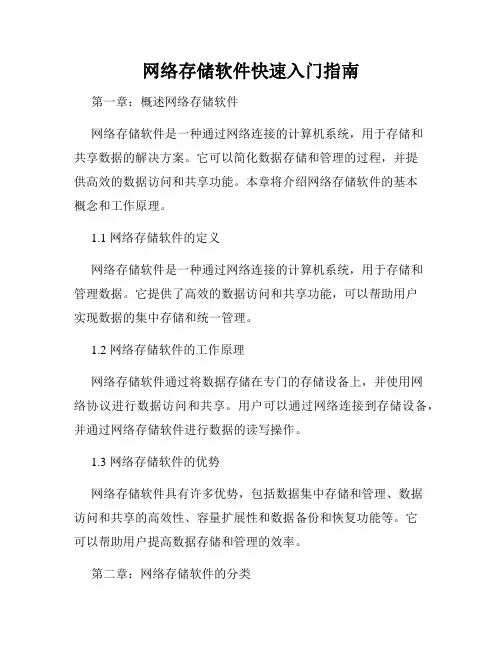

网络存储软件快速入门指南第一章：概述网络存储软件网络存储软件是一种通过网络连接的计算机系统，用于存储和共享数据的解决方案。

它可以简化数据存储和管理的过程，并提供高效的数据访问和共享功能。

本章将介绍网络存储软件的基本概念和工作原理。

1.1 网络存储软件的定义网络存储软件是一种通过网络连接的计算机系统，用于存储和管理数据。

它提供了高效的数据访问和共享功能，可以帮助用户实现数据的集中存储和统一管理。

1.2 网络存储软件的工作原理网络存储软件通过将数据存储在专门的存储设备上，并使用网络协议进行数据访问和共享。

用户可以通过网络连接到存储设备，并通过网络存储软件进行数据的读写操作。

1.3 网络存储软件的优势网络存储软件具有许多优势，包括数据集中存储和管理、数据访问和共享的高效性、容量扩展性和数据备份和恢复功能等。

它可以帮助用户提高数据存储和管理的效率。

第二章：网络存储软件的分类网络存储软件可以按照不同的特点和功能进行分类。

本章将介绍网络存储软件的常见分类方法和各类软件的特点。

2.1 按照数据访问方式分类网络存储软件根据数据的访问方式可以分为文件级存储软件和块级存储软件。

文件级存储软件以文件为单位进行数据存储和管理，而块级存储软件以分块的方式进行数据存储和管理。

2.2 按照数据共享方式分类网络存储软件可以分为本地存储软件和分布式存储软件。

本地存储软件将数据存储在本地设备上，并提供本地数据共享功能；而分布式存储软件将数据存储在多个节点上，并提供分布式数据共享功能。

2.3 按照存储架构分类网络存储软件可以分为网络附加存储（NAS）和存储区域网络（SAN）。

NAS将存储设备连接到本地网络上，提供文件级别的数据共享；而SAN将存储设备连接到独立的存储网络上，提供块级别的数据访问。

第三章：常见网络存储软件的介绍本章将介绍几种常见的网络存储软件，并分析它们的特点和适用场景。

3.1 FreeNASFreeNAS是一种基于开源软件的网络存储软件，它提供了丰富的功能和灵活的配置选项。
