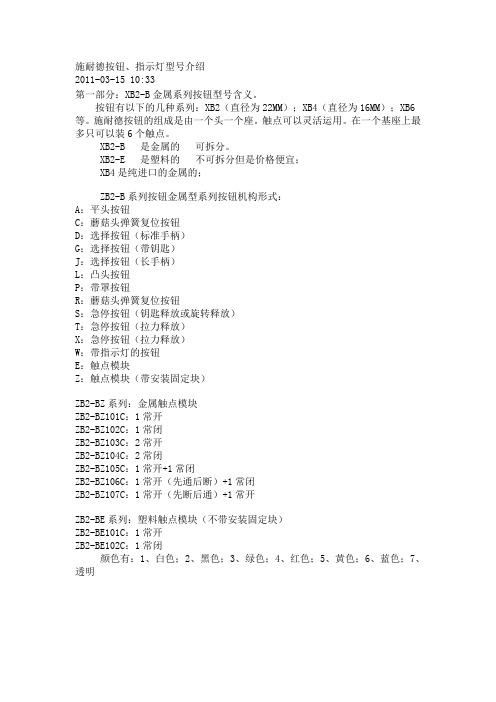

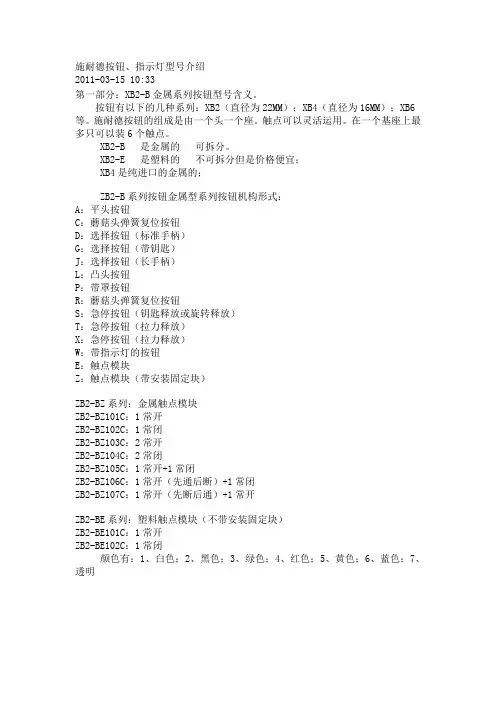

施耐德按钮、指示灯型号介绍2011-03-15 10:33第一部分：XB2-B金属系列按钮型号含义。

按钮有以下的几种系列：XB2（直径为22MM）；XB4（直径为16MM）；XB6等。

施耐德按钮的组成是由一个头一个座。

触点可以灵活运用。

在一个基座上最多只可以装6个触点。

XB2-B 是金属的可拆分。

XB2-E 是塑料的不可拆分但是价格便宜；XB4是纯进口的金属的；ZB2-B系列按钮金属型系列按钮机构形式：A：平头按钮C：蘑菇头弹簧复位按钮D：选择按钮（标准手柄）G：选择按钮（带钥匙）J：选择按钮（长手柄）L：凸头按钮P：带罩按钮R：蘑菇头弹簧复位按钮S：急停按钮（钥匙释放或旋转释放）T：急停按钮（拉力释放）X：急停按钮（拉力释放）W：带指示灯的按钮E：触点模块Z：触点模块（带安装固定块）ZB2-BZ系列：金属触点模块ZB2-BZ101C：1常开ZB2-BZ102C：1常闭ZB2-BZ103C：2常开ZB2-BZ104C：2常闭ZB2-BZ105C：1常开+1常闭ZB2-BZ106C：1常开（先通后断）+1常闭ZB2-BZ107C：1常开（先断后通）+1常开ZB2-BE系列：塑料触点模块（不带安装固定块）ZB2-BE101C：1常开ZB2-BE102C：1常闭颜色有：1、白色；2、黑色；3、绿色；4、红色；5、黄色；6、蓝色；7、透明第二部分：XB2-E（塑料）经济型系列按钮和指示灯型号含义：XB2-E A 1 2 1 塑料型按钮/指示灯XB2-E：XB2-E经济型系列按钮和指示灯（塑料）A：V为指示灯/A为按钮121：指示灯第一位：1—白炽灯；2—氖灯；第二位：3—103V、50HZ、带灯泡；6—小于或等于250V，50HZ，不带灯泡4—230V、50HZ、带灯泡；5—380V、50HZ、带灯泡；第三位：3—绿；4—红5—黄6—蓝121：按钮第一位：1—系列号第二位：颜色2—黑3—绿4—红第三位：触点类型1—常开2—常闭5—常开+常闭XB2-B V M 1C 金属型指示灯XB2-B：XB2-B系列指示灯V：指示灯；M：D—灯泡BA9S不提供<380V、50HZB—带LED灯 24V、AC/DCM—带LED灯 220v、50HZ第三部分：怎样拆分、换触点、换盖子比如XB2BA31C=ZB2BA3C+ZB2BZ101CXB2BA31C—绿色一开的按钮完整型号ZB2BA3C—绿色按钮头ZB2BZ101C—一开触点模块等号前面是绿色一开的按钮完整型号。

施耐德微型断路器选型手册课件

施耐德微型断路器选型手册课件

智能化
01 随着物联网、云计算等技术的发展，断路器将越来越
智能化，具备远程监控、故障诊断等功能。
绿色环保
02 节能减排、可持续发展已成为全球共识，绿色环保的
断路器材料和生产工艺将受到更多关注。
高性能与多功能化
03
未来断路器将具备更高的分断能力、更小的体积和更
丰富的功能，满足不断升级的市场需求。
产品创新方向探讨
安装、使用与维护保养指导
正确安装步骤演示
选择合适位置
确保断路器安装位置符合安 全规范，远离热源、潮湿和
易受机械损伤的场所。
1
固定安装板
使用合适的螺丝将安装板固 定在断路器背面，确保安装
板平整、牢固。
连接导线
按照电路图连接导线，确保 导线颜色与标识对应，且连 接紧固。
安装断路器
将断路器推入安装板，确保 断路器与安装板紧密贴合， 且操作手柄灵活可靠。
实例三：工业生产线中微型断路器选型
选型依据
01
根据工业生产线用电负荷、电路保护需求及特殊环境要求进行
选择，如抗电磁干扰、耐高温等。
推荐型号
02
施耐德TeSys系列微型断路器，具有过载、短路、欠压保护功能，
适用于工业用电环境。
应用案例
Байду номын сангаас03
某汽车制造厂生产线配电系统中，采用TeSys系列微型断路器进
行电路保护，确保生产设备稳定运行。
合适的额定电流值。
短路分断能力
指微型断路器在短路故障发生时能 够可靠分断电路的能力，应根据系 统短路容量选择合适的短路分断能 力值。
机械寿命和电寿命
指微型断路器在正常工作和短路分 断条件下的使用寿命，应选择具有 高机械寿命和电寿命的产品。

施耐德接触器按钮选型课件

施耐德接触器按钮选型课件

旋转编码器
具有连续旋转功能，适用 于速度控制或位置调节。
按钮参数解读
按钮颜色
红色用于紧急停止，绿色用于启 动/正常操作，黄色用于故障排除
。
按钮行程
短行程按钮适用于频繁操作，长行 程按钮适用于重要操作。
按钮材质
塑料按钮适用于一般环境，金属按 钮适用于恶劣环境。
按钮选用建议
01
02
03
04
根据应用场景选择合适的按钮 类型。
根据安装方式选择
根据电路需求选择
施耐德接触器型号按照安装方式分为面板 安装、导轨安装、底板安装等，可根据不 同的安装方式进行选择。
根据电路需求，可选择不同的灭弧类型、 附件配置等。
03
施耐德按钮型号选 择
按钮类型介绍
蘑菇头按钮
具有醒目的外观和短行程 ，适用于紧急停止或故障 排除。
钥匙操作按钮
需要使用钥匙进行操作， 适用于安全控制或用于各种不同的 应用场合，如工业自动化生产线、机 械设备控制、电力系统配电等。
它可以与各种不同的电器设备配合使 用，如电机、变压器、灯具等，实现 高效、可靠的电气控制。
02
施耐德接触器型号 选择
型号规则解读
01
02
03
型号组成
施耐德接触器型号由数字 和字母组成，分别代表不 同的含义和参数。
案例三：某小区楼宇自动化控制系统配置
要点一
总结词
要点二
详细描述
智能化、节能、安全
某小区为了提高智能化水平和管理效率，决定配置楼宇自 动化控制系统。该系统需要实现对小区内各个楼宇的电力 、照明、空调等设备的智能化控制。通过选用施耐德接触 器按钮作为控制元件，实现了设备的远程监控和管理。同 时，该系统还具有节能和安全的特点，提高了小区的能源 利用效率和安全管理水平。

施耐德低压电器选型手册-塑壳断路器、负荷-隔离开关选型指南

施耐德低压电器选型手册-塑壳断路器、负荷-隔离开关选型指南

通信套装方案说明
方案 方案一 方案二
方案三
订货号 COM1 COM2
COM3
可实现的功能 遥测＋遥调 遥信 遥信＋遥测＋遥调 遥测＋遥调＋柜门显示
方案四
COM4
遥信＋遥测＋遥调＋柜门显示
测量显示方案
COM0
测量＋柜门显示
包括的产品型号 NSX接线＋Modbus通信模块 BSCM＋NSX接线 ＋Modbus通信模块 NSX接线＋Modbus通信模块 ＋FDM121 BSCM＋NSX接线 ＋Modbus通信模块＋FDM121 NSX接线＋FDM121
19. 插入式及抽出式辅助
6. Micrologic 5/6脱扣单元
连接件(ቤተ መጻሕፍቲ ባይዱ闭锁电路)
7. TM-D、TM-G脱扣单元 20. 直接旋转手柄
8. SDx模块
21. 延伸旋转手柄
9. SDTAM模块
22. 电动操作机构
10. 电压线圈
23. 接线端子
11. 指示触点
24. 电缆连接器
12. NSX接线
断路器开/关指示触点 断路器开/关指示触点 (NSX400/630) 故障脱扣指示触点（过载、短路、接地故障、漏电故障） 脱扣指示触点 预合触点（仅用于旋转手柄） 预分触点（仅用于旋转手柄） 漏电故障脱扣指示触点（装于Vigi模块中）
3
4
105
140
161
161
86
86
2.05
2.4
F
N
H
S
L
85 90 100 120 150
36 50 70 100 150
100
3
105
161
86
2.2

施耐德电气低压配电产品选型指南说明书

施耐德电气低压配电产品选型指南说明书

ABB EntrelecSommaireBU0402061SNC 160 003 C0205SummarySelection guide ....................................................................................page 1Screw clamp ........................................................................................page 2Feed through and ground terminal blocks .......................................................page 2 - 5 to 10Single pole, multiclamp terminal blocks..........................................................................page 4Feed through terminal blocks - Double-deck................................................................page 11Feed through terminal blocks - Triple-deck...................................................................page 12Three level sensor, terminal blocks without ground connection...................................page 13Three level sensor, terminal blocks with ground connection ........................................page 14Terminal blocks for distribution boxes, double deck + protection .......................page 15 - 16Interruptible terminal blocks for neutral circuit......................................................page 17 - 18Distribution : phase, ground terminal blocks .......................................................page 19 to 21Single pole or four pole distribution blocks..........................................................page 22 to 24Heavy duty switch terminal blocks with blade......................................................page 25 - 26Heavy duty switch terminal blocks with push-turn knob..............................................page 26Heavy duty switch terminal blocks with contact control pull lever...............................page 29Heavy duty switch terminal blocks with blade - Double-deck .....................................page 27Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.)or 6.35x25.4 mm (1/4x1 in.) and 6.35x32 mm (1/4x11/4 in.) fuse s.........................................page 28 - 29Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuses -Double-dec k.....................................................................................................................page 27Terminal blocks for test circuits with sliding bridge ......................................................page 30Terminal blocks for metering circuits.............................................................................page 31ESSAILEC terminal blocks.............................................................................................page 32Safety connection terminal blocks ................................................................................page 33Miniblocks for EN 50045 (DIN 46277/2) rail ..........................................................page 34 - 35Spring clamp ......................................................................................page 36Angled terminal blocks - Feed through and ground .....................................................page 36Feed through and ground terminal blocks ...........................................................page 37 to 41Feed through terminal blocks - Double deck ................................................................page 42Terminal blocks for sensors / actuators ........................................................................page 42Terminal blocks for distribution boxes...........................................................................page 43Switch terminal blocks for neutral conductor........................................................page 44 - 45Heavy duty switch terminal blocks with blade..............................................................page 46Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuse s....page 47Miniblocks Spring clamp ......................................................................................page 48 to 52ADO - Screw clamp ...........................................................................page 53Feed through and ground terminal blocks ...........................................................page 53 to 56Feed through and ground terminal blocks - Double-deck............................................page 57Heavy duty switch terminal blocks with blade..............................................................page 58Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuse s ......page 59 - 60Miniblocks ADO - Screw clamp............................................................................page 61 to 65ADO - ADO .........................................................................................page 66Feed through and ground terminal blocks ...........................................................page 66 to 69Feed through and ground terminal blocks - Double-deck............................................page 70Terminal blocks for sensors / actuators ........................................................................page 71Heavy duty switch terminal blocks with blade..............................................................page 72Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuse s ......page 73 - 74Miniblocks ADO - ADO .........................................................................................page 75 to 79Accessories ADO ...........................................................................................................page 80Power terminal blocks .............................................................page 81 to 84Quick-connect terminal blocks .................................................page 85 - 86Terminal blocks for railway applications ................................page 87 to 97Pluggable terminal blocks .....................................................page 98 to 100Accessories......................................................................................page 101Marking..................................................................................page 102 to 104GrossAutomation(877)268-3700··*************************PR30PR3.Z2PR3.G2PR5PR4PR1.Z2Rated wire size :Rated wire size :Rated wire size :Rated wire size :Mounting railsShield terminals forcollector barMarking tableHorizontal Rated wire size :0.5 to 16 mm² (22 to 8 AWG)Rated wire size :Rated wire size :Rated wire size :P a g e t o 29e30 t o 32ag e e3P a ge 8 t o 60a g e6t o 6574P a ge 7 t o 79P a ge 9P a g P a gGrossAutomation(877)268-3700··*************************2ABB Entrelecd010830402051SNC 160 003 C0205MA 2,5/5 - 2.5 mm² blocks - 5 mm .200" spacingAccessoriesGrossAutomation(877)268-3700··*************************3ABB Entrelec D010740402051SNC 160 003 C0205M 4/6 - 4 mm² blocks - 6 mm .238" spacingAccessoriesGrossAutomation(877)268-3700··*************************4ABB EntrelecD011030402051SNC 160 003 C0205M 4/6.3A - 4 mm² blocks - 6 mm .238" spacingM 4/6.4A - 4 mm² blocks - 6 mm .238" spacingGrossAutomation(877)268-3700··*************************5ABB Entrelec D010840402051SNC 160 003 C0205M 6/8 - 6 mm² blocks - 8 mm .315" spacingAccessoriesGrossAutomation(877)268-3700··*************************6ABB EntrelecD010850402051SNC 160 003 C0205M 10/10 - 10 mm² blocks - 10 mm .394" spacingAccessoriesGrossAutomation(877)268-3700··*************************7ABB Entrelec D010860402051SNC 160 003 C0205M 16/12 - 16 mm² blocks - 12 mm .473" spacingAccessoriesGrossAutomation(877)268-3700··*************************8ABB EntrelecD010870402051SNC 160 003 C0205M 35/16 - 35 mm² blocks - 16 mm .630" spacingGrossAutomation(877)268-3700··*************************M 95/26 - 95 mm² blocks - 26 mm 1.02" spacingM 70/22.P - 70 mm² ground block with rail contact - 22 mm .630" spacingSelection35 mm / 1.37"12 mm / 0.47"14-30 Nm / 124-260 Ib.in 1.2-1.4 Nm / 10.6-12.3 Ib.in1000600600415400400577070240 mm 2500 MCM 500 MCM 10 mm 2 6 AWG 6 AWG IEC UL CSANFC DIN0.5 - 160.5 - 100 AWG-600 MCM 2 AWG-500 MCM 50 - 30035 - 24018-6 AWGD 150/31.D10 - 150 mm² blocks - 31 mm 1.22" spacingCharacteristicsD 240/36.D10 - 240 mm² blocks - 36 mm 1.41" spacingSelectionWire size main circuit mm² / AWG VoltageV Current main circuit A Current outputARated wire size main circuit mm² / AWG Rated wire size outputmm² / AWG Wire stripping length main circuit mm / inches Wire stripping length output mm / inches Recommended torque main circuit Nm / Ib.in Recommended torque outputNm / Ib.inSolid Stranded Solid Stranded Wire size output mm² / AWG9.5 mm / .37"0.5-0.8 Nm / 4.4-7.1 Ib.in5003003003220204 mm 212 AWG12 AWG0.2 - 422-12 AWG 22-12 AWG 0.22 - 4IEC ULCSANFC DINCharacteristicsWire size mm² / AWGSolid Stranded D 4/6.T3 - 4 mm² blocks - 6 mm .238" spacingSelectionVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inM 4/6.T3.P - 4 mm² block - 6 mm .238" spacingD 2,5/6.D - 2.5 mm² blocks - 6 mm .238" spacingD 2,5/6.DL - 2.5 mm² blocks - 6 mm .238" spacingD 2,5/6.DPA1 - 2.5 mm² blocks - 6 mm .238" spacingD 2,5/6.DPAL1 - 2.5 mm² blocks - 6 mm .238" spacingD 4/6... - 4 mm² blocks - 6 mm .238" spacingD 4/6.LNTP - 4 mm² closed blocks - 17.8 mm .700" spacingMA 2,5/5.NT- 2.5 mm² block - 5 mm .200" spacingAccessories**SFB2 : 16 to 35 mm² 6 to 2 AWG H= 3 mm/.12"M 10/10.NT- 10 mm² block - 10 mm .394" spacingAccessories(1) Except for M 35/16 NT (closed block)*SFB1 : 0.5 to 35 mm² 18 to 2 AWG H= 7 mm/.28"**SFB2 : 16 to 35 mm² 6 to 2 AWG H= 3 mm/.12"MB 4/6... - 4 mm² blocks - 6 mm .238" spacingMB 6/8... - 6 mm² blocks - 8 mm .315" spacingMB 10/10... - 10 mm² blocks - 10 mm .394" spacingBRU 125 A - 35 mm² block - 27 mm 1.063" spacingBRU 160 A - 70 mm² block - 35.2 mm 1.388" spacingBRU 250 A - 120 mm² blocks - 44.5 mm 1.752" spacingBRU 400 A - 185 mm² block - 44.5 mm 1.752" spacingAccessoriesAccessoriesBRT 80 A - 16 mm² block - 48 mm 1.89" spacingBRT 125 A - 35 mm² block - 48 mm 1.89" spacingBRT 160 A - 50 mm² block - 50 mm 1.97" spacing9.5 mm / .37"0.5-0.6 Nm / 4.4-5.3 Ib.in4003003002010104 mm 210 AWG 12 AWG 0.5 - 422-10 AWG20-12 AWG0.5 - 2.5IEC ULCSANFC DINMA 2,5/5.SNB - 2.5 mm² blocks - 5 mm .200" spacingCharacteristicsM 4/6.SNB - 4 mm² blocks - 6 mm .238" spacingSelectionWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inSolid StrandedM 6/8.SNB - 6 mm² blocks - 8 mm .315" spacing - blade switchingSelectionAccessoriesM 4/8.D2.SF - for fuses 5x20 mm .197x.787 in. and 5x25 mm .197x.984 in. -4 mm² blocks - 8 mm .315" spacingM 4/6.D2.SNBT - 4 mm² blocks - 6 mm .238" spacing - blade switchM 4/8.SF- 4 mm² blocks - 8 mm .315" spacingM 4/8.SFL - 4 mm² blocks - 8 mm .315" spacing12 mm / .472"1.2-1.4 Nm / 10.6-12.3 Ib.in800(1)60060016252510 mm 210 AWG8 AWG0.5 - 1622-10 AWG 22-8 AWG 0.5 - 10IEC ULCSANFC DINCBD2SML 10/13.SF - for fuses 6.35x25.4 mm 1/4x1 in. and 6.35x32 mm 1/4x11/4 in. -10 mm² blocks - 13 mm .512" spacingSelectionAccessoriesCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inSolid Stranded (1) Insulation voltage of terminal block - operating voltage : according to fuse.M 4/6.D2.2S2... - 4 mm² blocks - 6 mm .238" spacing11 mm / .43"0.8-1 Nm / 7.1-8.9 Ib.in50060030306 mm 28 AWG0.5 - 1022-8 AWG0.5 - 6IECULCSANFC DINM 6/8.ST... - 6 mm² blocks - 8 mm .315" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inSolid Stranded M 6/8.STA - 6 mm² blocks - 8 mm .315" spacing(3)Only for M 6/8.STAM 4/6.ST- 4 mm² blocks - 6 mm .236" spacingBNT...PC...(2) Only for M10/10.ST-SnThe PREM IUM solution for testing the secondary circuits of current or voltage transformers.ESSAILEC, approved by the major electricity utilities, remains the premium choice for the energy market.Implemented in the transformers secondary circuits, ESSAILEC thanks to its intelligent “make before break” design eases and secures any intervention. Cutting the energy supply is avoided with zero risk for the operator.The plug and socket connection cuts cost installation as well as in-situ wiring errors. ESSAILEC is ideal for the wiring of sub-assemblies in the secondary circuits.ESSAILEC terminal blocksProtection relays,Protection relays,Testing :The ESSAILEC socket supplies energy to the protection or counting devices. The insertion of the test plug, which is connected to the measurement equipment, allows the testing of the devices, without perturbing the circuit.ESSAILEC blocks are well adapted to current or voltage measurement :-Current sockets with make before break contacts and pre-wired test plug for current measures-Voltage sockets with open contacts and pre-wired test plug for voltage measures-Up to 4 ammeters or 4 voltmeters connected to the test plugDistributing :The ESSAILEC plug is continuously mounted on the socket to supply current or voltage to secondary circuits sub assemblies.ESSAILEC blocks extreme versatility allow :-Safe current distribution with current socket with mobile contacts since the secondary circuit is not cut when plug is removed-Voltage or polarity distribution with dedicated voltage or polarity socket with closed contactESSAILEC is designed to offer :Great flexibility :-Connection multi contacts « plug and play »-Panel, rail, rack fixed mounting or stand-alone connector -Two wiring technologies, up to 10 mm²Extreme reliability :-Non symmetric blocks -Coding accessories -IP20 design -Locking system -Sealed coverR S T NFor technical characteristics and complete part numbers list, please ask for the ESSAILEC catalog10005006003225254 mm 21.65 mm²12 AWG 13 mm / .51"IECB.SCSANFC DINTS 50-180.5 - 0.8 Nm /4.4 - 7.1 Ib.in0.2 - 422-12 AWG0.22 - 40.5 - 1.50.28 - 1.6580050060041252562.512 AWG 13 mm / .51"0.8 - 1 Nm / 7.1 - 8.9 Ib.inIECB.S CSANFC DINTS 50-180.5 - 1020-12 AWG0.5 - 60.28 - 2.590050060046406510 mm 26 mm² 6 AWG 14 mm / .55"IECB.S UL/CSANFC DINTS 50-181.2 - 1.4 Nm / 10.6 - 12.3 Ib.in0.5 - 1620 - 6 AWG0.5 - 100.28 - 6M 4/6.RS - 4 mm² blocks - 6 mm .238" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping lengthmm / inches Recommended torque (screw)Nm / Ib.inSolid wire Stranded wire Solid wire Stranded wire Screw clampLugsM 6/8.RS - 6 mm² blocks - 8 mm .315" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping lengthmm / inches Recommended torque (screw)Nm / Ib.inSolid wire Stranded wire Solid wire Stranded wire Screw clampLugspending M 10/10.RS - 10 mm² blocks - 10 mm .394" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping lengthmm / inches Recommended torque (screw)Nm / Ib.inSolid wire Stranded wire Solid wire Stranded wire Screw clampLugspending SelectionAccessories(1) Only for block M 4/6.RS (4) For blocks M 4/6.RS and M 6/8.RS(2) Only for block M 6/8.RS(3) Only for block M 10/10.RSDR 1,5/4 - 1.5 mm² blocks - 4 mm .157" spacingDR 1,5/5... - 1.5 mm² blocks - 5 mm .200" spacing。

施耐德MT系列ACB型号选择手册

施耐德MT系列ACB型号选择手册

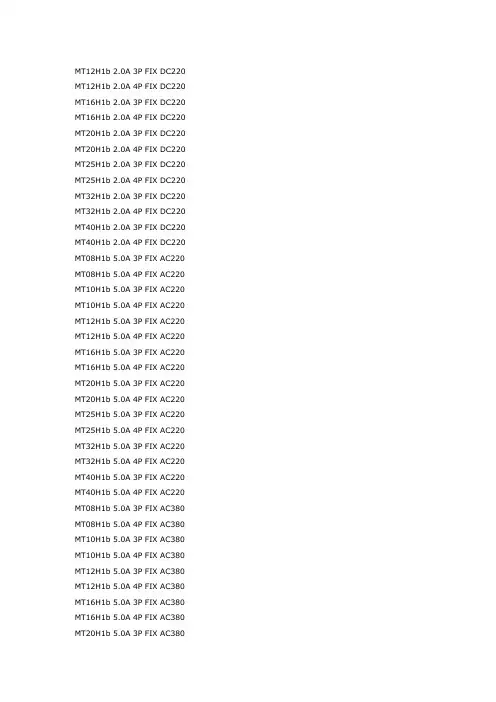

MT12H1b 2.0A 4P FIX DC220 MT16H1b 2.0A 3P FIX DC220 MT16H1b 2.0A 4P FIX DC220 MT20H1b 2.0A 3P FIX DC220 MT20H1b 2.0A 4P FIX DC220 MT25H1b 2.0A 3P FIX DC220 MT25H1b 2.0A 4P FIX DC220 MT32H1b 2.0A 3P FIX DC220 MT32H1b 2.0A 4P FIX DC220 MT40H1b 2.0A 3P FIX DC220 MT40H1b 2.0A 4P FIX DC220 MT08H1b 5.0A 3P FIX AC220 MT08H1b 5.0A 4P FIX AC220 MT10H1b 5.0A 3P FIX AC220 MT10H1b 5.0A 4P FIX AC220 MT12H1b 5.0A 3P FIX AC220 MT12H1b 5.0A 4P FIX AC220 MT16H1b 5.0A 3P FIX AC220 MT16H1b 5.0A 4P FIX AC220 MT20H1b 5.0A 3P FIX AC220 MT20H1b 5.0A 4P FIX AC220 MT25H1b 5.0A 3P FIX AC220 MT25H1b 5.0A 4P FIX AC220 MT32H1b 5.0A 3P FIX AC220 MT32H1b 5.0A 4P FIX AC220 MT40H1b 5.0A 3P FIX AC220 MT40H1b 5.0A 4P FIX AC220 MT08H1b 5.0A 3P FIX AC380 MT08H1b 5.0A 4P FIX AC380 MT10H1b 5.0A 3P FIX AC380 MT10H1b 5.0A 4P FIX AC380 MT12H1b 5.0A 3P FIX AC380 MT12H1b 5.0A 4P FIX AC380 MT16H1b 5.0A 3P FIX AC380 MT16H1b 5.0A 4P FIX AC380 MT20H1b 5.0A 3P FIX AC380MT25H1b 5.0A 3P FIX AC380 MT25H1b 5.0A 4P FIX AC380 MT32H1b 5.0A 3P FIX AC380 MT32H1b 5.0A 4P FIX AC380 MT40H1b 5.0A 3P FIX AC380 MT40H1b 5.0A 4P FIX AC380 MT08H1b 5.0A 3P FIX DC220 MT08H1b 5.0A 4P FIX DC220 MT10H1b 5.0A 3P FIX DC220 MT10H1b 5.0A 4P FIX DC220 MT12H1b 5.0A 3P FIX DC220 MT12H1b 5.0A 4P FIX DC220 MT16H1b 5.0A 3P FIX DC220 MT16H1b 5.0A 4P FIX DC220 MT20H1b 5.0A 3P FIX DC220 MT20H1b 5.0A 4P FIX DC220 MT25H1b 5.0A 3P FIX DC220 MT25H1b 5.0A 4P FIX DC220 MT32H1b 5.0A 3P FIX DC220 MT32H1b 5.0A 4P FIX DC220 MT40H1b 5.0A 3P FIX DC220 MT40H1b 5.0A 4P FIX DC220 MT08H1b 6.0A 3P FIX AC220 MT08H1b 6.0A 4P FIX AC220 MT10H1b 6.0A 3P FIX AC220 MT10H1b 6.0A 4P FIX AC220 MT12H1b 6.0A 3P FIX AC220 MT12H1b 6.0A 4P FIX AC220 MT16H1b 6.0A 3P FIX AC220 MT16H1b 6.0A 4P FIX AC220 MT20H1b 6.0A 3P FIX AC220 MT20H1b 6.0A 4P FIX AC220 MT25H1b 6.0A 3P FIX AC220 MT25H1b 6.0A 4P FIX AC220 MT32H1b 6.0A 3P FIX AC220 MT32H1b 6.0A 4P FIX AC220MT40H1b 6.0A 4P FIX AC220 MT08H1b 6.0A 3P FIX AC380 MT08H1b 6.0A 4P FIX AC380 MT10H1b 6.0A 3P FIX AC380 MT10H1b 6.0A 4P FIX AC380 MT12H1b 6.0A 3P FIX AC380 MT12H1b 6.0A 4P FIX AC380 MT16H1b 6.0A 3P FIX AC380 MT16H1b 6.0A 4P FIX AC380 MT20H1b 6.0A 3P FIX AC380 MT20H1b 6.0A 4P FIX AC380 MT25H1b 6.0A 3P FIX AC380 MT25H1b 6.0A 4P FIX AC380 MT32H1b 6.0A 3P FIX AC380 MT32H1b 6.0A 4P FIX AC380 MT40H1b 6.0A 3P FIX AC380 MT40H1b 6.0A 4P FIX AC380 MT08H1b 6.0A 3P FIX DC220 MT08H1b 6.0A 4P FIX DC220 MT10H1b 6.0A 3P FIX DC220 MT10H1b 6.0A 4P FIX DC220 MT12H1b 6.0A 3P FIX DC220 MT12H1b 6.0A 4P FIX DC220 MT16H1b 6.0A 3P FIX DC220 MT16H1b 6.0A 4P FIX DC220 MT20H1b 6.0A 3P FIX DC220 MT20H1b 6.0A 4P FIX DC220 MT25H1b 6.0A 3P FIX DC220 MT25H1b 6.0A 4P FIX DC220 MT32H1b 6.0A 3P FIX DC220 MT32H1b 6.0A 4P FIX DC220 MT40H1b 6.0A 3P FIX DC220 MT40H1b 6.0A 4P FIX DC220 MT08H1b 7.0A 3P FIX AC220 MT08H1b 7.0A 4P FIX AC220 MT10H1b 7.0A 3P FIX AC220MT12H1b 7.0A 3P FIX AC220 MT12H1b 7.0A 4P FIX AC220 MT16H1b 7.0A 3P FIX AC220 MT16H1b 7.0A 4P FIX AC220 MT20H1b 7.0A 3P FIX AC220 MT20H1b 7.0A 4P FIX AC220 MT25H1b 7.0A 3P FIX AC220 MT25H1b 7.0A 4P FIX AC220 MT32H1b 7.0A 3P FIX AC220 MT32H1b 7.0A 4P FIX AC220 MT40H1b 7.0A 3P FIX AC220 MT40H1b 7.0A 4P FIX AC220 MT08H1b 7.0A 3P FIX AC380 MT08H1b 7.0A 4P FIX AC380 MT10H1b 7.0A 3P FIX AC380 MT10H1b 7.0A 4P FIX AC380 MT12H1b 7.0A 3P FIX AC380 MT12H1b 7.0A 4P FIX AC380 MT16H1b 7.0A 3P FIX AC380 MT16H1b 7.0A 4P FIX AC380 MT20H1b 7.0A 3P FIX AC380 MT20H1b 7.0A 4P FIX AC380 MT25H1b 7.0A 3P FIX AC380 MT25H1b 7.0A 4P FIX AC380 MT32H1b 7.0A 3P FIX AC380 MT32H1b 7.0A 4P FIX AC380 MT40H1b 7.0A 3P FIX AC380 MT40H1b 7.0A 4P FIX AC380 MT08H1b 7.0A 3P FIX DC220 MT08H1b 7.0A 4P FIX DC220 MT10H1b 7.0A 3P FIX DC220 MT10H1b 7.0A 4P FIX DC220 MT12H1b 7.0A 3P FIX DC220 MT12H1b 7.0A 4P FIX DC220 MT16H1b 7.0A 3P FIX DC220 MT16H1b 7.0A 4P FIX DC220MT20H1b 7.0A 4P FIX DC220 MT25H1b 7.0A 3P FIX DC220 MT25H1b 7.0A 4P FIX DC220 MT32H1b 7.0A 3P FIX DC220 MT32H1b 7.0A 4P FIX DC220 MT40H1b 7.0A 3P FIX DC220 MT40H1b 7.0A 4P FIX DC220 MT08H1b 5.0D 3P FIX AC220 MT08H1b 5.0D 4P FIX AC220 MT10H1b 5.0D 3P FIX AC220 MT10H1b 5.0D 4P FIX AC220 MT12H1b 5.0D 3P FIX AC220 MT12H1b 5.0D 4P FIX AC220 MT16H1b 5.0D 3P FIX AC220 MT16H1b 5.0D 4P FIX AC220 MT20H1b 5.0D 3P FIX AC220 MT20H1b 5.0D 4P FIX AC220 MT25H1b 5.0D 3P FIX AC220 MT25H1b 5.0D 4P FIX AC220 MT32H1b 5.0D 3P FIX AC220 MT32H1b 5.0D 4P FIX AC220 MT40H1b 5.0D 3P FIX AC220 MT40H1b 5.0D 4P FIX AC220 MT08H1b 5.0D 3P FIX AC380 MT08H1b 5.0D 4P FIX AC380 MT10H1b 5.0D 3P FIX AC380 MT10H1b 5.0D 4P FIX AC380 MT12H1b 5.0D 3P FIX AC380 MT12H1b 5.0D 4P FIX AC380 MT16H1b 5.0D 3P FIX AC380 MT16H1b 5.0D 4P FIX AC380 MT20H1b 5.0D 3P FIX AC380 MT20H1b 5.0D 4P FIX AC380 MT25H1b 5.0D 3P FIX AC380 MT25H1b 5.0D 4P FIX AC380 MT32H1b 5.0D 3P FIX AC380MT40H1b 5.0D 3P FIX AC380 MT40H1b 5.0D 4P FIX AC380 MT08H1b 5.0D 3P FIX DC220 MT08H1b 5.0D 4P FIX DC220 MT10H1b 5.0D 3P FIX DC220 MT10H1b 5.0D 4P FIX DC220 MT12H1b 5.0D 3P FIX DC220 MT12H1b 5.0D 4P FIX DC220 MT16H1b 5.0D 3P FIX DC220 MT16H1b 5.0D 4P FIX DC220 MT20H1b 5.0D 3P FIX DC220 MT20H1b 5.0D 4P FIX DC220 MT25H1b 5.0D 3P FIX DC220 MT25H1b 5.0D 4P FIX DC220 MT32H1b 5.0D 3P FIX DC220 MT32H1b 5.0D 4P FIX DC220 MT40H1b 5.0D 3P FIX DC220 MT40H1b 5.0D 4P FIX DC220 MT08H1b 6.0D 3P FIX AC220 MT08H1b 6.0D 4P FIX AC220 MT10H1b 6.0D 3P FIX AC220 MT10H1b 6.0D 4P FIX AC220 MT12H1b 6.0D 3P FIX AC220 MT12H1b 6.0D 4P FIX AC220 MT16H1b 6.0D 3P FIX AC220 MT16H1b 6.0D 4P FIX AC220 MT20H1b 6.0D 3P FIX AC220 MT20H1b 6.0D 4P FIX AC220 MT25H1b 6.0D 3P FIX AC220 MT25H1b 6.0D 4P FIX AC220 MT32H1b 6.0D 3P FIX AC220 MT32H1b 6.0D 4P FIX AC220 MT40H1b 6.0D 3P FIX AC220 MT40H1b 6.0D 4P FIX AC220 MT08H1b 6.0D 3P FIX AC380 MT08H1b 6.0D 4P FIX AC380MT10H1b 6.0D 4P FIX AC380 MT12H1b 6.0D 3P FIX AC380 MT12H1b 6.0D 4P FIX AC380 MT16H1b 6.0D 3P FIX AC380 MT16H1b 6.0D 4P FIX AC380 MT20H1b 6.0D 3P FIX AC380 MT20H1b 6.0D 4P FIX AC380 MT25H1b 6.0D 3P FIX AC380 MT25H1b 6.0D 4P FIX AC380 MT32H1b 6.0D 3P FIX AC380 MT32H1b 6.0D 4P FIX AC380 MT40H1b 6.0D 3P FIX AC380 MT40H1b 6.0D 4P FIX AC380 MT08H1b 6.0D 3P FIX DC220 MT08H1b 6.0D 4P FIX DC220 MT10H1b 6.0D 3P FIX DC220 MT10H1b 6.0D 4P FIX DC220 MT12H1b 6.0D 3P FIX DC220 MT12H1b 6.0D 4P FIX DC220 MT16H1b 6.0D 3P FIX DC220 MT16H1b 6.0D 4P FIX DC220 MT20H1b 6.0D 3P FIX DC220 MT20H1b 6.0D 4P FIX DC220 MT25H1b 6.0D 3P FIX DC220 MT25H1b 6.0D 4P FIX DC220 MT32H1b 6.0D 3P FIX DC220 MT32H1b 6.0D 4P FIX DC220 MT40H1b 6.0D 3P FIX DC220 MT40H1b 6.0D 4P FIX DC220 MT08H1b 5.0P 3P FIX AC220 MT08H1b 5.0P 4P FIX AC220 MT10H1b 5.0P 3P FIX AC220 MT10H1b 5.0P 4P FIX AC220 MT12H1b 5.0P 3P FIX AC220 MT12H1b 5.0P 4P FIX AC220 MT16H1b 5.0P 3P FIX AC220MT20H1b 5.0P 3P FIX AC220 MT20H1b 5.0P 4P FIX AC220 MT25H1b 5.0P 3P FIX AC220 MT25H1b 5.0P 4P FIX AC220 MT32H1b 5.0P 3P FIX AC220 MT32H1b 5.0P 4P FIX AC220 MT40H1b 5.0P 3P FIX AC220 MT40H1b 5.0P 4P FIX AC220 MT08H1b 5.0P 3P FIX AC380 MT08H1b 5.0P 4P FIX AC380 MT10H1b 5.0P 3P FIX AC380 MT10H1b 5.0P 4P FIX AC380 MT12H1b 5.0P 3P FIX AC380 MT12H1b 5.0P 4P FIX AC380 MT16H1b 5.0P 3P FIX AC380 MT16H1b 5.0P 4P FIX AC380 MT20H1b 5.0P 3P FIX AC380 MT20H1b 5.0P 4P FIX AC380 MT25H1b 5.0P 3P FIX AC380 MT25H1b 5.0P 4P FIX AC380 MT32H1b 5.0P 3P FIX AC380 MT32H1b 5.0P 4P FIX AC380 MT40H1b 5.0P 3P FIX AC380 MT40H1b 5.0P 4P FIX AC380 MT08H1b 5.0P 3P FIX DC220 MT08H1b 5.0P 4P FIX DC220 MT10H1b 5.0P 3P FIX DC220 MT10H1b 5.0P 4P FIX DC220 MT12H1b 5.0P 3P FIX DC220 MT12H1b 5.0P 4P FIX DC220 MT16H1b 5.0P 3P FIX DC220 MT16H1b 5.0P 4P FIX DC220 MT20H1b 5.0P 3P FIX DC220 MT20H1b 5.0P 4P FIX DC220 MT25H1b 5.0P 3P FIX DC220 MT25H1b 5.0P 4P FIX DC220MT32H1b 5.0P 4P FIX DC220 MT40H1b 5.0P 3P FIX DC220 MT40H1b 5.0P 4P FIX DC220 MT08H1b 6.0P 3P FIX AC220 MT08H1b 6.0P 4P FIX AC220 MT10H1b 6.0P 3P FIX AC220 MT10H1b 6.0P 4P FIX AC220 MT12H1b 6.0P 3P FIX AC220 MT12H1b 6.0P 4P FIX AC220 MT16H1b 6.0P 3P FIX AC220 MT16H1b 6.0P 4P FIX AC220 MT20H1b 6.0P 3P FIX AC220 MT20H1b 6.0P 4P FIX AC220 MT25H1b 6.0P 3P FIX AC220 MT25H1b 6.0P 4P FIX AC220 MT32H1b 6.0P 3P FIX AC220 MT32H1b 6.0P 4P FIX AC220 MT40H1b 6.0P 3P FIX AC220 MT40H1b 6.0P 4P FIX AC220 MT08H1b 6.0P 3P FIX AC380 MT08H1b 6.0P 4P FIX AC380 MT10H1b 6.0P 3P FIX AC380 MT10H1b 6.0P 4P FIX AC380 MT12H1b 6.0P 3P FIX AC380 MT12H1b 6.0P 4P FIX AC380 MT16H1b 6.0P 3P FIX AC380 MT16H1b 6.0P 4P FIX AC380 MT20H1b 6.0P 3P FIX AC380 MT20H1b 6.0P 4P FIX AC380 MT25H1b 6.0P 3P FIX AC380 MT25H1b 6.0P 4P FIX AC380 MT32H1b 6.0P 3P FIX AC380 MT32H1b 6.0P 4P FIX AC380 MT40H1b 6.0P 3P FIX AC380 MT40H1b 6.0P 4P FIX AC380 MT08H1b 6.0P 3P FIX DC220MT10H1b 6.0P 3P FIX DC220 MT10H1b 6.0P 4P FIX DC220 MT12H1b 6.0P 3P FIX DC220 MT12H1b 6.0P 4P FIX DC220 MT16H1b 6.0P 3P FIX DC220 MT16H1b 6.0P 4P FIX DC220 MT20H1b 6.0P 3P FIX DC220 MT20H1b 6.0P 4P FIX DC220 MT25H1b 6.0P 3P FIX DC220 MT25H1b 6.0P 4P FIX DC220 MT32H1b 6.0P 3P FIX DC220 MT32H1b 6.0P 4P FIX DC220 MT40H1b 6.0P 3P FIX DC220 MT40H1b 6.0P 4P FIX DC220 MT08H1b 7.0P 3P FIX AC220 MT08H1b 7.0P 4P FIX AC220 MT10H1b 7.0P 3P FIX AC220 MT10H1b 7.0P 4P FIX AC220 MT12H1b 7.0P 3P FIX AC220 MT12H1b 7.0P 4P FIX AC220 MT16H1b 7.0P 3P FIX AC220 MT16H1b 7.0P 4P FIX AC220 MT20H1b 7.0P 3P FIX AC220 MT20H1b 7.0P 4P FIX AC220 MT25H1b 7.0P 3P FIX AC220 MT25H1b 7.0P 4P FIX AC220 MT32H1b 7.0P 3P FIX AC220 MT32H1b 7.0P 4P FIX AC220 MT40H1b 7.0P 3P FIX AC220 MT40H1b 7.0P 4P FIX AC220 MT08H1b 7.0P 3P FIX AC380 MT08H1b 7.0P 4P FIX AC380 MT10H1b 7.0P 3P FIX AC380 MT10H1b 7.0P 4P FIX AC380 MT12H1b 7.0P 3P FIX AC380 MT12H1b 7.0P 4P FIX AC380MT16H1b 7.0P 4P FIX AC380 MT20H1b 7.0P 3P FIX AC380 MT20H1b 7.0P 4P FIX AC380 MT25H1b 7.0P 3P FIX AC380 MT25H1b 7.0P 4P FIX AC380 MT32H1b 7.0P 3P FIX AC380 MT32H1b 7.0P 4P FIX AC380 MT40H1b 7.0P 3P FIX AC380 MT40H1b 7.0P 4P FIX AC380 MT08H1b 7.0P 3P FIX DC220 MT08H1b 7.0P 4P FIX DC220 MT10H1b 7.0P 3P FIX DC220 MT10H1b 7.0P 4P FIX DC220 MT12H1b 7.0P 3P FIX DC220 MT12H1b 7.0P 4P FIX DC220 MT16H1b 7.0P 3P FIX DC220 MT16H1b 7.0P 4P FIX DC220 MT20H1b 7.0P 3P FIX DC220 MT20H1b 7.0P 4P FIX DC220 MT25H1b 7.0P 3P FIX DC220 MT25H1b 7.0P 4P FIX DC220 MT32H1b 7.0P 3P FIX DC220 MT32H1b 7.0P 4P FIX DC220 MT40H1b 7.0P 3P FIX DC220 MT40H1b 7.0P 4P FIX DC220 MT08H1b 5.0H 3P FIX AC220 MT08H1b 5.0H 4P FIX AC220 MT10H1b 5.0H 3P FIX AC220 MT10H1b 5.0H 4P FIX AC220 MT12H1b 5.0H 3P FIX AC220 MT12H1b 5.0H 4P FIX AC220 MT16H1b 5.0H 3P FIX AC220 MT16H1b 5.0H 4P FIX AC220 MT20H1b 5.0H 3P FIX AC220 MT20H1b 5.0H 4P FIX AC220 MT25H1b 5.0H 3P FIX AC220MT32H1b 5.0H 3P FIX AC220 MT32H1b 5.0H 4P FIX AC220 MT40H1b 5.0H 3P FIX AC220 MT40H1b 5.0H 4P FIX AC220 MT08H1b 5.0H 3P FIX AC380 MT08H1b 5.0H 4P FIX AC380 MT10H1b 5.0H 3P FIX AC380 MT10H1b 5.0H 4P FIX AC380 MT12H1b 5.0H 3P FIX AC380 MT12H1b 5.0H 4P FIX AC380 MT16H1b 5.0H 3P FIX AC380 MT16H1b 5.0H 4P FIX AC380 MT20H1b 5.0H 3P FIX AC380 MT20H1b 5.0H 4P FIX AC380 MT25H1b 5.0H 3P FIX AC380 MT25H1b 5.0H 4P FIX AC380 MT32H1b 5.0H 3P FIX AC380 MT32H1b 5.0H 4P FIX AC380 MT40H1b 5.0H 3P FIX AC380 MT40H1b 5.0H 4P FIX AC380 MT08H1b 5.0H 3P FIX DC220 MT08H1b 5.0H 4P FIX DC220 MT10H1b 5.0H 3P FIX DC220 MT10H1b 5.0H 4P FIX DC220 MT12H1b 5.0H 3P FIX DC220 MT12H1b 5.0H 4P FIX DC220 MT16H1b 5.0H 3P FIX DC220 MT16H1b 5.0H 4P FIX DC220 MT20H1b 5.0H 3P FIX DC220 MT20H1b 5.0H 4P FIX DC220 MT25H1b 5.0H 3P FIX DC220 MT25H1b 5.0H 4P FIX DC220 MT32H1b 5.0H 3P FIX DC220 MT32H1b 5.0H 4P FIX DC220 MT40H1b 5.0H 3P FIX DC220 MT40H1b 5.0H 4P FIX DC220MT08H1b 6.0H 4P FIX AC220 MT10H1b 6.0H 3P FIX AC220 MT10H1b 6.0H 4P FIX AC220 MT12H1b 6.0H 3P FIX AC220 MT12H1b 6.0H 4P FIX AC220 MT16H1b 6.0H 3P FIX AC220 MT16H1b 6.0H 4P FIX AC220 MT20H1b 6.0H 3P FIX AC220 MT20H1b 6.0H 4P FIX AC220 MT25H1b 6.0H 3P FIX AC220 MT25H1b 6.0H 4P FIX AC220 MT32H1b 6.0H 3P FIX AC220 MT32H1b 6.0H 4P FIX AC220 MT40H1b 6.0H 3P FIX AC220 MT40H1b 6.0H 4P FIX AC220 MT08H1b 6.0H 3P FIX AC380 MT08H1b 6.0H 4P FIX AC380 MT10H1b 6.0H 3P FIX AC380 MT10H1b 6.0H 4P FIX AC380 MT12H1b 6.0H 3P FIX AC380 MT12H1b 6.0H 4P FIX AC380 MT16H1b 6.0H 3P FIX AC380 MT16H1b 6.0H 4P FIX AC380 MT20H1b 6.0H 3P FIX AC380 MT20H1b 6.0H 4P FIX AC380 MT25H1b 6.0H 3P FIX AC380 MT25H1b 6.0H 4P FIX AC380 MT32H1b 6.0H 3P FIX AC380 MT32H1b 6.0H 4P FIX AC380 MT40H1b 6.0H 3P FIX AC380 MT40H1b 6.0H 4P FIX AC380 MT08H1b 6.0H 3P FIX DC220 MT08H1b 6.0H 4P FIX DC220 MT10H1b 6.0H 3P FIX DC220 MT10H1b 6.0H 4P FIX DC220 MT12H1b 6.0H 3P FIX DC220MT16H1b 6.0H 3P FIX DC220 MT16H1b 6.0H 4P FIX DC220 MT20H1b 6.0H 3P FIX DC220 MT20H1b 6.0H 4P FIX DC220 MT25H1b 6.0H 3P FIX DC220 MT25H1b 6.0H 4P FIX DC220 MT32H1b 6.0H 3P FIX DC220 MT32H1b 6.0H 4P FIX DC220 MT40H1b 6.0H 3P FIX DC220 MT40H1b 6.0H 4P FIX DC220 MT08H1b 7.0H 3P FIX AC220 MT08H1b 7.0H 4P FIX AC220 MT10H1b 7.0H 3P FIX AC220 MT10H1b 7.0H 4P FIX AC220 MT12H1b 7.0H 3P FIX AC220 MT12H1b 7.0H 4P FIX AC220 MT16H1b 7.0H 3P FIX AC220 MT16H1b 7.0H 4P FIX AC220 MT20H1b 7.0H 3P FIX AC220 MT20H1b 7.0H 4P FIX AC220 MT25H1b 7.0H 3P FIX AC220 MT25H1b 7.0H 4P FIX AC220 MT32H1b 7.0H 3P FIX AC220 MT32H1b 7.0H 4P FIX AC220 MT40H1b 7.0H 3P FIX AC220 MT40H1b 7.0H 4P FIX AC220 MT08H1b 7.0H 3P FIX AC380 MT08H1b 7.0H 4P FIX AC380 MT10H1b 7.0H 3P FIX AC380 MT10H1b 7.0H 4P FIX AC380 MT12H1b 7.0H 3P FIX AC380 MT12H1b 7.0H 4P FIX AC380 MT16H1b 7.0H 3P FIX AC380 MT16H1b 7.0H 4P FIX AC380 MT20H1b 7.0H 3P FIX AC380 MT20H1b 7.0H 4P FIX AC380MT25H1b 7.0H 4P FIX AC380 MT32H1b 7.0H 3P FIX AC380 MT32H1b 7.0H 4P FIX AC380 MT40H1b 7.0H 3P FIX AC380 MT40H1b 7.0H 4P FIX AC380 MT08H1b 7.0H 3P FIX DC220 MT08H1b 7.0H 4P FIX DC220 MT10H1b 7.0H 3P FIX DC220 MT10H1b 7.0H 4P FIX DC220 MT12H1b 7.0H 3P FIX DC220 MT12H1b 7.0H 4P FIX DC220 MT16H1b 7.0H 3P FIX DC220 MT16H1b 7.0H 4P FIX DC220 MT20H1b 7.0H 3P FIX DC220 MT20H1b 7.0H 4P FIX DC220 MT25H1b 7.0H 3P FIX DC220 MT25H1b 7.0H 4P FIX DC220 MT32H1b 7.0H 3P FIX DC220 MT32H1b 7.0H 4P FIX DC220 MT40H1b 7.0H 3P FIX DC220 MT40H1b 7.0H 4P FIX DC220 MT08H1 2.0 3P FIX DC220 MT08H1 2.0 4P FIX DC220 MT10H1 2.0 3P FIX DC220 MT10H1 2.0 4P FIX DC220 MT12H1 2.0 3P FIX DC220 MT12H1 2.0 4P FIX DC220 MT16H1 2.0 3P FIX DC220 MT16H1 2.0 4P FIX DC220 MT20H1 2.0 3P FIX DC220 MT20H1 2.0 4P FIX DC220 MT25H1 2.0 3P FIX DC220 MT25H1 2.0 4P FIX DC220 MT32H1 2.0 3P FIX DC220 MT32H1 2.0 4P FIX DC220 MT40H1 2.0 3P FIX DC220MT40bH1 2.0 3P FIX DC220 MT40bH1 2.0 4P FIX DC220 MT50H1 2.0 3P FIX DC220 MT50H1 2.0 4P FIX DC220 MT63H1 2.0 3P FIX DC220 MT63H1 2.0 4P FIX DC220 MT08H1 2.0 3P FIX AC220 MT08H1 2.0 4P FIX AC220 MT10H1 2.0 3P FIX AC220 MT10H1 2.0 4P FIX AC220 MT12H1 2.0 3P FIX AC220 MT12H1 2.0 4P FIX AC220 MT16H1 2.0 3P FIX AC220 MT16H1 2.0 4P FIX AC220 MT20H1 2.0 3P FIX AC220 MT20H1 2.0 4P FIX AC220 MT25H1 2.0 3P FIX AC220 MT25H1 2.0 4P FIX AC220 MT32H1 2.0 3P FIX AC220 MT32H1 2.0 4P FIX AC220 MT40H1 2.0 3P FIX AC220 MT40H1 2.0 4P FIX AC220 MT40bH1 2.0 3P FIX AC220 MT40bH1 2.0 4P FIX AC220 MT50H1 2.0 3P FIX AC220 MT50H1 2.0 4P FIX AC220 MT63H1 2.0 3P FIX AC220 MT63H1 2.0 4P FIX AC220 MT08H1 2.0 3P FIX AC380 MT08H1 2.0 4P FIX AC380 MT10H1 2.0 3P FIX AC380 MT10H1 2.0 4P FIX AC380 MT12H1 2.0 3P FIX AC380 MT12H1 2.0 4P FIX AC380 MT16H1 2.0 3P FIX AC380 MT16H1 2.0 4P FIX AC380MT20H1 2.0 4P FIX AC380 MT25H1 2.0 3P FIX AC380 MT25H1 2.0 4P FIX AC380 MT32H1 2.0 3P FIX AC380 MT32H1 2.0 4P FIX AC380 MT40H1 2.0 3P FIX AC380 MT40H1 2.0 4P FIX AC380 MT40bH1 2.0 3P FIX AC380 MT40bH1 2.0 4P FIX AC380 MT50H1 2.0 3P FIX AC380 MT50H1 2.0 4P FIX AC380 MT63H1 2.0 3P FIX AC380 MT63H1 2.0 4P FIX AC380 MT08H1 5.0 3P FIX AC220 MT08H1 5.0 4P FIX AC220 MT10H1 5.0 3P FIX AC220 MT10H1 5.0 4P FIX AC220 MT12H1 5.0 3P FIX AC220 MT12H1 5.0 4P FIX AC220 MT16H1 5.0 3P FIX AC220 MT16H1 5.0 4P FIX AC220 MT20H1 5.0 3P FIX AC220 MT20H1 5.0 4P FIX AC220 MT25H1 5.0 3P FIX AC220 MT25H1 5.0 4P FIX AC220 MT32H1 5.0 3P FIX AC220 MT32H1 5.0 4P FIX AC220 MT40H1 5.0 3P FIX AC220 MT40H1 5.0 4P FIX AC220 MT40bH1 5.0 3P FIX AC220 MT40bH1 5.0 4P FIX AC220 MT50H1 5.0 3P FIX AC220 MT50H1 5.0 4P FIX AC220 MT63H1 5.0 3P FIX AC220 MT63H1 5.0 4P FIX AC220 MT08H1 5.0 3P FIX DC220MT10H1 5.0 3P FIX DC220 MT10H1 5.0 4P FIX DC220 MT12H1 5.0 3P FIX DC220 MT12H1 5.0 4P FIX DC220 MT16H1 5.0 3P FIX DC220 MT16H1 5.0 4P FIX DC220 MT20H1 5.0 3P FIX DC220 MT20H1 5.0 4P FIX DC220 MT25H1 5.0 3P FIX DC220 MT25H1 5.0 4P FIX DC220 MT32H1 5.0 3P FIX DC220 MT32H1 5.0 4P FIX DC220 MT40H1 5.0 3P FIX DC220 MT40H1 5.0 4P FIX DC220 MT40bH1 5.0 3P FIX DC220 MT40bH1 5.0 4P FIX DC220 MT50H1 5.0 3P FIX DC220 MT50H1 5.0 4P FIX DC220 MT63H1 5.0 3P FIX DC220 MT63H1 5.0 4P FIX DC220 MT08H1 5.0 3P FIX AC380 MT08H1 5.0 4P FIX AC380 MT10H1 5.0 3P FIX AC380 MT10H1 5.0 4P FIX AC380 MT12H1 5.0 3P FIX AC380 MT12H1 5.0 4P FIX AC380 MT16H1 5.0 3P FIX AC380 MT16H1 5.0 4P FIX AC380 MT20H1 5.0 3P FIX AC380 MT20H1 5.0 4P FIX AC380 MT25H1 5.0 3P FIX AC380 MT25H1 5.0 4P FIX AC380 MT32H1 5.0 3P FIX AC380 MT32H1 5.0 4P FIX AC380 MT40H1 5.0 3P FIX AC380 MT40H1 5.0 4P FIX AC380MT40bH1 5.0 4P FIX AC380 MT50H1 5.0 3P FIX AC380 MT50H1 5.0 4P FIX AC380 MT63H1 5.0 3P FIX AC380 MT63H1 5.0 4P FIX AC380 MT08H1 2.0A 3P FIX AC220 MT08H1 2.0A 4P FIX AC220 MT10H1 2.0A 3P FIX AC220 MT10H1 2.0A 4P FIX AC220 MT12H1 2.0A 3P FIX AC220 MT12H1 2.0A 4P FIX AC220 MT16H1 2.0A 3P FIX AC220 MT16H1 2.0A 4P FIX AC220 MT20H1 2.0A 3P FIX AC220 MT20H1 2.0A 4P FIX AC220 MT25H1 2.0A 3P FIX AC220 MT25H1 2.0A 4P FIX AC220 MT32H1 2.0A 3P FIX AC220 MT32H1 2.0A 4P FIX AC220 MT40H1 2.0A 3P FIX AC220 MT40H1 2.0A 4P FIX AC220 MT40bH1 2.0A 3P FIX AC220 MT40bH1 2.0A 4P FIX AC220 MT50H1 2.0A 3P FIX AC220 MT50H1 2.0A 4P FIX AC220 MT63H1 2.0A 3P FIX AC220 MT63H1 2.0A 4P FIX AC220 MT08H1 2.0A 3P FIX DC220 MT08H1 2.0A 4P FIX DC220 MT10H1 2.0A 3P FIX DC220 MT10H1 2.0A 4P FIX DC220 MT12H1 2.0A 3P FIX DC220 MT12H1 2.0A 4P FIX DC220 MT16H1 2.0A 3P FIX DC220 MT16H1 2.0A 4P FIX DC220 MT20H1 2.0A 3P FIX DC220MT25H1 2.0A 3P FIX DC220 MT25H1 2.0A 4P FIX DC220 MT32H1 2.0A 3P FIX DC220 MT32H1 2.0A 4P FIX DC220 MT40H1 2.0A 3P FIX DC220 MT40H1 2.0A 4P FIX DC220 MT40bH1 2.0A 3P FIX DC220 MT40bH1 2.0A 4P FIX DC220 MT50H1 2.0A 3P FIX DC220 MT50H1 2.0A 4P FIX DC220 MT63H1 2.0A 3P FIX DC220 MT63H1 2.0A 4P FIX DC220 MT08H1 2.0A 3P FIX AC380 MT08H1 2.0A 4P FIX AC380 MT10H1 2.0A 3P FIX AC380 MT10H1 2.0A 4P FIX AC380 MT12H1 2.0A 3P FIX AC380 MT12H1 2.0A 4P FIX AC380 MT16H1 2.0A 3P FIX AC380 MT16H1 2.0A 4P FIX AC380 MT20H1 2.0A 3P FIX AC380 MT20H1 2.0A 4P FIX AC380 MT25H1 2.0A 3P FIX AC380 MT25H1 2.0A 4P FIX AC380 MT32H1 2.0A 3P FIX AC380 MT32H1 2.0A 4P FIX AC380 MT40H1 2.0A 3P FIX AC380 MT40H1 2.0A 4P FIX AC380 MT40bH1 2.0A 3P FIX AC380 MT40bH1 2.0A 4P FIX AC380 MT50H1 2.0A 3P FIX AC380 MT50H1 2.0A 4P FIX AC380 MT63H1 2.0A 3P FIX AC380 MT63H1 2.0A 4P FIX AC380 MT08H1 5.0A 3P FIX AC220 MT08H1 5.0A 4P FIX AC220MT10H1 5.0A 4P FIX AC220 MT12H1 5.0A 3P FIX AC220 MT12H1 5.0A 4P FIX AC220 MT16H1 5.0A 3P FIX AC220 MT16H1 5.0A 4P FIX AC220 MT20H1 5.0A 3P FIX AC220 MT20H1 5.0A 4P FIX AC220 MT25H1 5.0A 3P FIX AC220 MT25H1 5.0A 4P FIX AC220 MT32H1 5.0A 3P FIX AC220 MT32H1 5.0A 4P FIX AC220 MT40H1 5.0A 3P FIX AC220 MT40H1 5.0A 4P FIX AC220 MT40bH1 5.0A 3P FIX AC220 MT40bH1 5.0A 4P FIX AC220 MT50H1 5.0A 3P FIX AC220 MT50H1 5.0A 4P FIX AC220 MT63H1 5.0A 3P FIX AC220 MT63H1 5.0A 4P FIX AC220 MT08H1 5.0A 3P FIX DC220 MT08H1 5.0A 4P FIX DC220 MT10H1 5.0A 3P FIX DC220 MT10H1 5.0A 4P FIX DC220 MT12H1 5.0A 3P FIX DC220 MT12H1 5.0A 4P FIX DC220 MT16H1 5.0A 3P FIX DC220 MT16H1 5.0A 4P FIX DC220 MT20H1 5.0A 3P FIX DC220 MT20H1 5.0A 4P FIX DC220 MT25H1 5.0A 3P FIX DC220 MT25H1 5.0A 4P FIX DC220 MT32H1 5.0A 3P FIX DC220 MT32H1 5.0A 4P FIX DC220 MT40H1 5.0A 3P FIX DC220 MT40H1 5.0A 4P FIX DC220 MT40bH1 5.0A 3P FIX DC220MT50H1 5.0A 3P FIX DC220 MT50H1 5.0A 4P FIX DC220 MT63H1 5.0A 3P FIX DC220 MT63H1 5.0A 4P FIX DC220 MT08H1 5.0A 3P FIX AC380 MT08H1 5.0A 4P FIX AC380 MT10H1 5.0A 3P FIX AC380 MT10H1 5.0A 4P FIX AC380 MT12H1 5.0A 3P FIX AC380 MT12H1 5.0A 4P FIX AC380 MT16H1 5.0A 3P FIX AC380 MT16H1 5.0A 4P FIX AC380 MT20H1 5.0A 3P FIX AC380 MT20H1 5.0A 4P FIX AC380 MT25H1 5.0A 3P FIX AC380 MT25H1 5.0A 4P FIX AC380 MT32H1 5.0A 3P FIX AC380 MT32H1 5.0A 4P FIX AC380 MT40H1 5.0A 3P FIX AC380 MT40H1 5.0A 4P FIX AC380 MT40bH1 5.0A 3P FIX AC380 MT40bH1 5.0A 4P FIX AC380 MT50H1 5.0A 3P FIX AC380 MT50H1 5.0A 4P FIX AC380 MT63H1 5.0A 3P FIX AC380 MT63H1 5.0A 4P FIX AC380 MT08H1 6.0A 3P FIX AC220 MT08H1 6.0A 4P FIX AC220 MT10H1 6.0A 3P FIX AC220 MT10H1 6.0A 4P FIX AC220 MT12H1 6.0A 3P FIX AC220 MT12H1 6.0A 4P FIX AC220 MT16H1 6.0A 3P FIX AC220 MT16H1 6.0A 4P FIX AC220 MT20H1 6.0A 3P FIX AC220 MT20H1 6.0A 4P FIX AC220MT25H1 6.0A 4P FIX AC220 MT32H1 6.0A 3P FIX AC220 MT32H1 6.0A 3P FIX AC220 MT40H1 6.0A 3P FIX AC220 MT40H1 6.0A 4P FIX AC220 MT40bH1 6.0A 3P FIX AC220 MT40bH1 6.0A 4P FIX AC220 MT50H1 6.0A 3P FIX AC220 MT50H1 6.0A 4P FIX AC220 MT63H1 6.0A 3P FIX AC220 MT63H1 6.0A 4P FIX AC220 MT08H1 6.0A 3P FIX DC220 MT08H1 6.0A 4P FIX DC220 MT10H1 6.0A 3P FIX DC220。
