施耐德M340PLC培训教材•PLC基础知识•施耐德M340PLC硬件系统•施耐德M340PLC软件系统•基本指令与功能实现目录•高级功能应用与扩展•故障诊断与维护保养策略01PLC基础知识PLC定义与发展历程PLC定义可编程逻辑控制器（Programmable Logic Controller，PLC）是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

发展历程从1969年美国DEC公司研制出第一台PLC开始，经过几十年的发展，PLC已经由最初的逻辑控制扩展到运动控制、过程控制等领域，成为工业自动化领域的重要组成部分。

PLC工作原理及结构组成工作原理PLC采用循环扫描的工作方式，通过输入接口采集现场信号，经过内部处理后再通过输出接口控制现场设备。

结构组成主要包括CPU、存储器、输入输出接口、电源等部分。

其中，CPU是PLC的核心部件，负责执行用户程序；存储器用于存储用户程序和数据；输入输出接口用于连接现场设备和PLC内部电路；电源为PLC提供工作电压。

PLC编程语言与标准编程语言PLC的编程语言主要有梯形图（LD）、指令表（IL）、功能块图（FBD）、顺序功能图（SFC）和结构化文本（ST）五种。

其中，梯形图是最常用的编程语言，具有直观易懂的优点。

标准国际电工委员会（IEC）制定了PLC的编程语言和通信标准，即IEC 61131-3标准。

该标准规定了PLC编程语言的语法、语义和显示方式，以及PLC之间通信的协议和规范，为不同厂商生产的PLC 提供了统一的编程和通信接口。

02施耐德M340PLC硬件系统CPU 模块内存模块通信模块提供大容量存储空间，支持程序和数据的高效存储。

支持多种通信协议，实现与其他设备的可靠通信。

0302 01采用高性能处理器，实现快速逻辑运算和数据处理。

可根据需求添加扩展模块，实现更多功能。

体积小巧，节省安装空间。

采用工业级元器件，确保长时间稳定运行。

支持在线诊断和远程维护，降低维护成本。

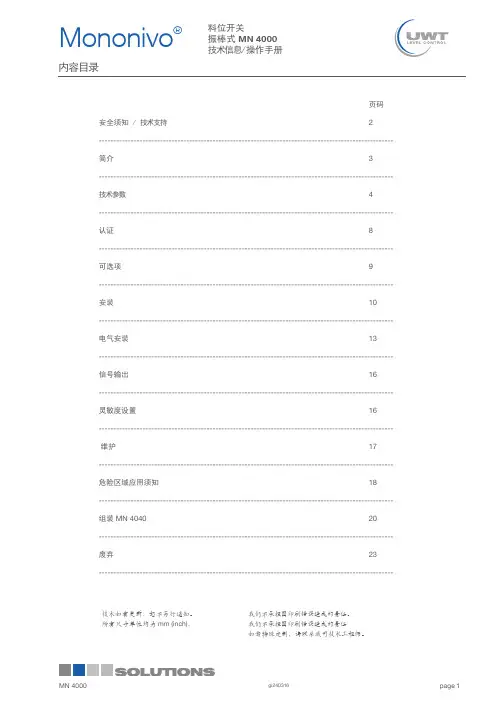

page 内容目录页码安全须知 / 技术支持2-----------------------------------------------------------------------------------------------------简介3-----------------------------------------------------------------------------------------------------技术参数4-----------------------------------------------------------------------------------------------------认证8-----------------------------------------------------------------------------------------------------可选项9-----------------------------------------------------------------------------------------------------安装10-----------------------------------------------------------------------------------------------------电气安装13-----------------------------------------------------------------------------------------------------信号输出16-----------------------------------------------------------------------------------------------------灵敏度设置16----------------------------------------------------------------------------------------------------- 维护17-----------------------------------------------------------------------------------------------------危险区域应用须知18-----------------------------------------------------------------------------------------------------组装 MN 404020-----------------------------------------------------------------------------------------------------废弃23-----------------------------------------------------------------------------------------------------技术如有更新，恕不另行通知。

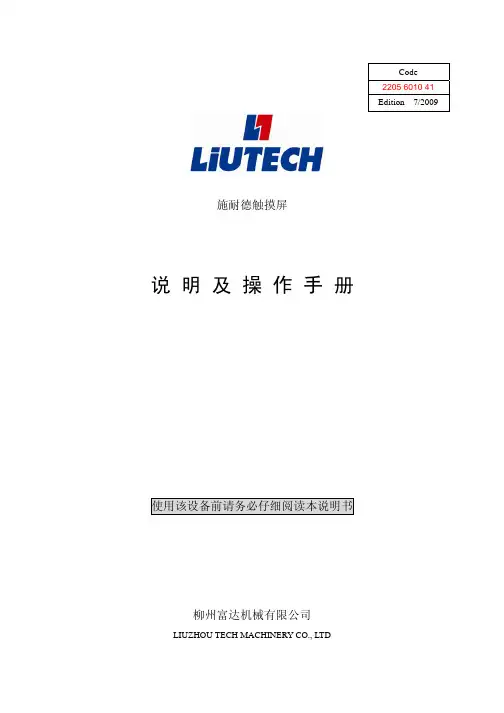

施耐德触摸屏说 明 及 操 作 手 册使用该设备前请务必仔细阅读本说明书柳州富达机械有限公司LIUZHOU TECH MACHINERY CO., LTDCode 2205 6010 41 Edition 7/2009柳州富达机械有限公司公司地址：柳州市阳和工业新区工业园，B-22-1，B-23-1 邮编：545006 商务部电话：（0772）3171004 3172024 3172648 3172248售后服务电话：（0772）3172247 3173004技术部电话：（0772）3171256 3171564传 真：（0772）3171027网 址：E-mail：fudalz@ liutech@授权及服务中心如果机器需要停机或者没有正常运行，请关闭机器但不要试图去修理他。

请联系一个拥有授权的服务中心来修理，并且需要采用原配件。

对本建议的疏忽将会对压缩机设备的安全造成损坏。

说 明请妥善保存本说明书，以便随时查用；本手册是该机器的一部分。

请您务必在使用本机器之前详细阅读本说明书。

.对设备进行的安装以及随后的操作都必须充分地考虑到电气设备的操作规定及个人安全因素。

性能和安全说明当需要对机器进行维修的时候应先停机。

即使是小的操作也需要由拥有资格的技术人员来进行。

制造商对任何因违反本手册所造成的损失不负任何责任。

本设备不允许安装在户外。

施耐德触摸屏XBT RT500操作说明一、本说明书仅适用于使用施耐德触摸屏XBT RT500的螺杆压缩机。

XBT RT500的操作为触摸+按键相结合的形式：二、运行参数的显示在该页面上，可翻看压缩机的各种状态信息。

三、参数的设定在运行参数显示页面，按下F2按键，可进入参数设定页面。

该页面有三个选项，通过三个触摸箭头分别进入。

通过返回箭头会到参数显示页面。

1、压力传感器调零在机器开动前，要对压力传感器调零。

通过两边的触摸按键，使压力传感器显示的压力在零压状态下显示为零。

2、运行参数的设定，该项参数不需密码3、保护参数的设定在进入设定前，必需输入密码。

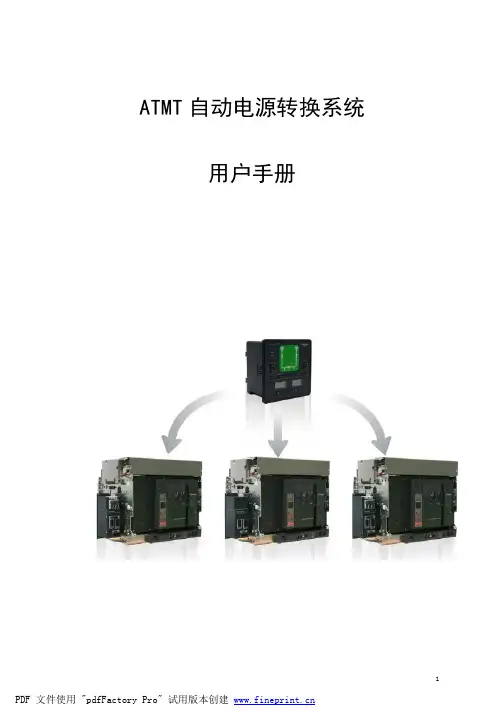

ATMT自动电源转换系统用户手册下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述、简化过程和关键操作。

开关的不可恢复性损坏。

X: 关键性操作，提示您使用不当时，可能使控制器工作于非正常状态。

请注意：电气设备应该让有资格的专业人员进行安装、操作、使用、维护。

未按使用手册操作而造成的不良后果，施耐德电气公司将不负任何责任。

目录一、控制器介绍 (1)1. 符合标准 (1)2. 污染等级 (1)3. 抗湿热等级 (1)4. 电磁兼容性 (1)5. 安装与操作指南 (1)6. 安全信息 (1)7. 控制器类型 (1)二、控制器操作及参数设置 (3)1. 2A/2B控制器面板介绍 (3)2. 3A/3B控制器面板介绍 (4)3. 显示及设置 (5)三、控制器端子说明 (11)四、安装及接线 (12)1. 控制器外形及安装尺寸 (12)2. 适配器外形及安装尺寸 (13)3. 适配器与开关接线图 (15)4. 2A/2B整体安装图 (16)5. 3A/3B整体安装图 (17)一、控制器介绍1.符合标准•GB14048.1-2006 低压开关设备和控制设备：总则•GB14048. 2-2008 低压开关设备和控制设备：断路器•GB/T14048.11-2008 低压开关设备和控制设备：多功能电器转换开关电器•IEC60947:2005 Low-voltage switchgear and controlgear•IEC60947-2:2005 Low-voltage switchgear and controlgear: Breakers•IEC60947-6-1:2005 Low-voltage switchgear and controlgear: Multiple function equipment- Transfer switching equipment2.污染等级•Level33.抗湿热等级A TMT已通过下列标准所规定的严格环境条件下的试验•IEC60068-2-1 干冷环境(-5℃)•IEC60068-2-1 干热环境(+40℃)•IEC60068-2 低温4.电磁兼容性•辐射等级B级执行标准GB4824(CISPR11)•静电放电空气放电Level3；接触放电Level2 执行标准GB1 7626.2-2006(IEC61000-4-2)•射频电磁场LE VEL3 执行标准GB1 7626. 3-2006 (IEC61000-4-3)和GB1 7626.6-2006 (IEC61000-4-6)•电快速瞬变脉冲群LE VEL3 执行标准GB1 7626.4-2008 (IEC61000-4-4)•浪涌LE VEL3 执行标准GB1 7626. 5-2008 (IEC61000-4-5)5.安装与操作指南即使控制单元处于待机状态，在手动操作断路器前需要将其断电，它可能在没有任何警告的情况下操作断路器。

ATV71施耐德变频器操作说明一、图形显示终端按钮功能介绍1，图形显示器；2，功能键F1,F2,F3,F4；3，STOP/RESET(停车/复位)按钮；4，RUN(运行)按钮；5，导航按钮；• 按(ENT)： - 保存当前值； 1234657- 进入所选菜单或参数；• 转动CW/CCW：- 增大或减小一个值；- 转到下一行或前一行；- 增大或减小给定值，如果通过终端控制功能被激活；6，用于使电机旋转反向的按钮；7，ESC 按钮：中断一个值、一个参数或一个菜单，返回以前的选择。

※注意：如果通过终端控制功能被激活按钮3、4、5 与6 可用于直接控制变频器。

二、图形显示屏描述1，显示行。

在出厂设置模式下显示：变频器状态：如图中RDY；有效控制通道：如图中Term;频率给定值：如图中+0.00Hz;电机内电流：如图中0A。

2，菜单行。

显示当前菜单或子菜单的名称。

3，菜单、子菜单、参数、值、柱状图等在下拉菜单窗口显示，每个窗口最多显示5行。

导航按钮所选的行或值反白显示。

4，显示分配给键F1至F4的功能，与这四个键上下对应，例如：功能键是动态的，且具有前后关系。

功能键可通过【1.6命令】给这些键分配其他功能。

5，6，二〇一二年九月七日星期五三、变频器状态代码四、设置窗口示例第3 页/共10页五、第一次通电-设置语言和访问等级设置为Chinese。

二〇一二年九月七日星期五第5 页/共10页六、以后通电屏幕显示如下二〇一二年九月七日星期五七、访问参数示例：访问加速斜坡八、变频器菜单的操作方法已经设置过参数的变频器上电时，首先显示变频器的型号，3秒钟以后自动转到【变频器菜单】。

若操作者没有进行操作，10秒后自己转入【DISPLAY显示】，显示内容将根据相关参数设置而改变。

通过按导航按钮或ESC键，用户可以进入【主菜单】。

旋转导航按钮选择【变频器菜单】、【访问等级】、【打开/另存为】、【密码】、【语言】等菜单。

一般来说，我们只需要按导航按钮进入【变频器菜单】即可，其余几种很少用。

施耐德ATV 31简易操作说明书注意：不要拆除PO 和PA/+之间的连接片与三菱PLC 连接实例一、有级调速，7段1、将逻辑输入端子配置开关打到SOURCE 位置2、将电源的R 、S 两端接220V 交流电源，T 端不接3、按照下图连接PLC 与变频器 变频器ATVAR31三菱FX2NPLCLI1LI2LI3LI424V Y5Y1Y2Y3COM Y4Y6Y7LI5LI6LI7Y1：正转控制端（注意和Y2,Y6不要同时输出，下同）Y2：反转控制端Y6：停止控制端LI5 LI4 LI3 速度值（在SET 菜单中设置）0 0 0 SP10 0 1 SP20 1 0 SP30 1 1 SP41 0 0 SP51 0 1 SP61 1 0 SP71 1 1 SP84、按照以下步骤设置各段频率，注意：每设置一个参数后，按一下ENTER键两秒以上才能设置成功（1）通电后，进入SET按键，，设置最大速度值为50HZ；（2）在SET中设置以下七个值作为七段预置速度：不要超过50HZ，默认值分别为10,15,20,25,30,35,40（3）进入输入输出菜单I-O：设置，为2C(2 线控制)模式；设置为LI2，选定该逻辑输入作为反转控制（4）进入功能菜单FUn设置，，设置为LI6设置，为LI5，即LI5，LI4，LI3不同组合控制速度输出与西门子PLC 模拟模块连接实例一、有级调速1、将模拟量输入端子配置开关打到SOURCE 位置2、将电源的R 、S 两端接220V 交流电源，T 端不接3、按照下图连接PLC 与变频器 变频器ATVAR31西门子PLC224XP CNLI1AI124V Q0.0COM V MCOMQ0.0：正转控制端V ：模拟电压输出正极M ：模拟电压输出负极根据模拟输出电压的大小来调节变频器的频率（如果没有转动，可以扩大PLC 模拟电压输出信号）4、按照以下步骤设置频率，注意：每设置一个参数后，按一下ENTER 键两秒以上才能设置成功（1）通电后，进入电机控制菜单drc 中设置，为（变频器复位）模式；（2）进入输入输出菜单I-O ：设置，为2C(2 线控制)模式；设置为LI2，选定该逻辑输入作为反转控制（3）进入故障菜单FLT：设置,为（电机缺相不检测）模式；（4）进入显示菜单SUP：设置为（显示为电动机的频率）模式；（5）进入输入输出菜单I-O：设置，为（模拟输出为0-20mA）模式；（6）进入输入输出菜单I-O：设置，为（模拟输出为电机频率）模式；（7）进入控制菜单：设置，为（配置给定1为模拟输入AI1）模式；（8）进入配置/设置菜单drc；设置，为50Hz（最大输出频率为50Hz）；（9）按下启动RUN设置完成。
