4558有源2.1音箱电路图

一、功放电路图4558D是一片常见的运算放大电路，为8脚双列直插式封装，常用于普及型台式CD、vCD中的话筒放大电路以及DAC(数／模转换)之后的运算放大输出级。

在该前置级运算放大电路中(图2)，4558D接成了双电源工作电路，其中⑧脚接副电源的正电压vcc’，④脚接副电源端的负端vss’，为该片电路提供工作电源。

左、右声道信号由接口J输入，先分别经过R43、R42后至音量电位器w，同轴调节后的信号分别由c28、c29耦合至前置级运放Ic4的5、3脚，经内部电路放大处理后由⑥⑦与①②脚输出。

使用该片运放Ic不仅是为微弱的输入信号提供放大．主要还是起平衡调节的作用。

因为多媒体音箱不仅仅只是为接驳电脑使用，同样地可以接驳其他的影音器材。

如我们平常使用的磁带、CD 随声听等，而该类器材一般又只能接驳在耳机输出端口。

我们知道，该端口是功率放大后的输出端口，若此时直接接入功放级的话，会产生严重的失真。

于是该音箱中使用了运放Ic，先由R43、R42对输入信号进行取样，由音量电位器(w)控制好音量后，再分别由C28、C29耦合到Ic4的⑤③脚对取样过来的信号进行放大处理。

由⑥⑦与①②脚输出前置放大级放大后的左、右声道信号，经R、C网络后输入到功率放大级IC2、ICl的①脚，进行功率放大。

其中c39、c40与w’相连电路为高音调节电路，其实该电路并非能将高音频域进行提升，而是根据电容通高频的原理，将高频声音信号提取到可变电阻w’，此时调节w’，等于将高频成分不同程度的对地短路，从而模拟高音调节功能。

另外，前置放大级输出端⑥⑦与①②脚分别接R41、R40(该两电阻参数一致)合成L、R 信号后至重低音(Bass)调节电位器，经调节大小后输入至Ic5的⑤脚(见图3)。

Ic5同样由双电源供电，即⑧脚接Vcc’、④脚接vss’。

与Ic4不同的是，Ic5相当于BTL形式的接法，将低音成分更大程度的放大后输入到“低音炮”功放级IC3的①脚，并且耦合到Ic3①脚时采用了大容量的电解电容，而不像左、右声道Ic2、Icl的①脚输入端的无极性小容量电容，进一步地保证了低频信号的“畅通无阻”。

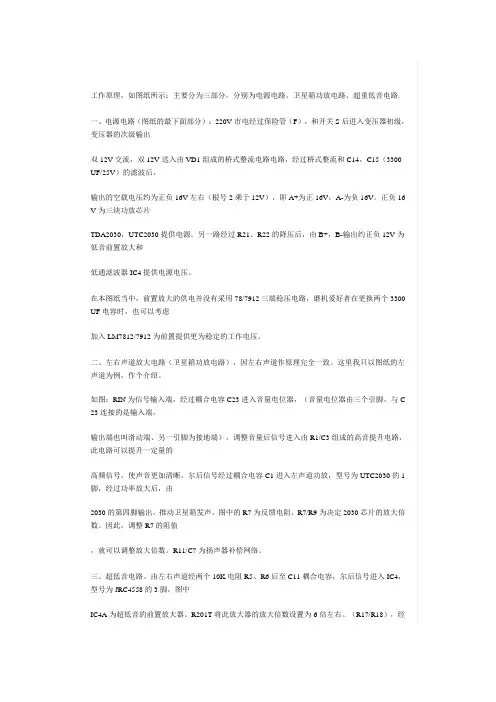

工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300 UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16 V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300 UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C 23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

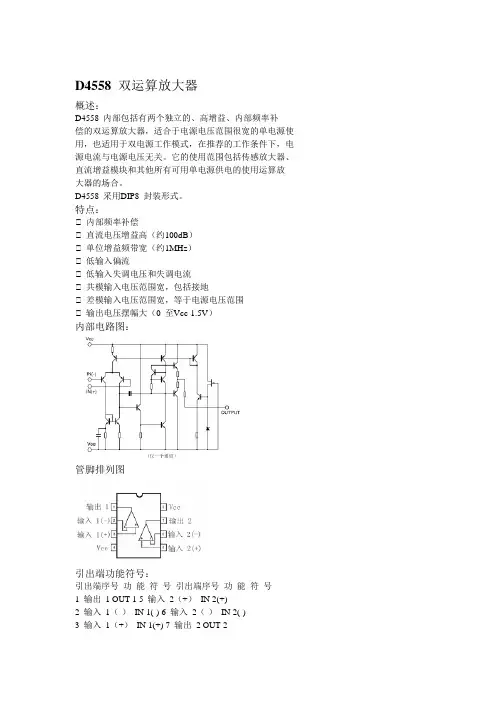

D4558 双运算放大器
概述：
D4558 内部包括有两个独立的、高增益、内部频率补
偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。

它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

D4558 采用DIP8 封装形式。

特点：
内部频率补偿
直流电压增益高（约100dB）
单位增益频带宽（约1MHz）
低输入偏流
低输入失调电压和失调电流
共模输入电压范围宽，包括接地
差模输入电压范围宽，等于电源电压范围
输出电压摆幅大（0 至Vcc-1.5V）
内部电路图：

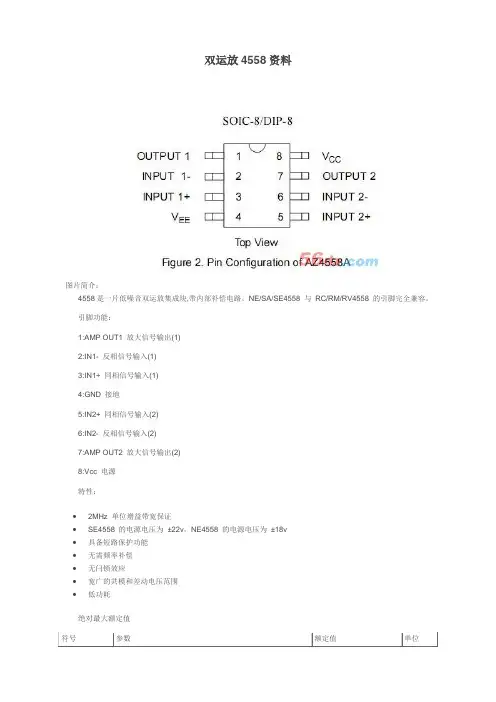

管脚排列图
引出端功能符号：
引出端序号功能符号引出端序号功能符号
1 输出1 OUT 1 5 输入2（+）IN 2(+)
2 输入1（-）IN 1(-) 6 输入2（-）IN 2(-)
3 输入1（+）IN 1(+) 7 输出2 OUT 2
4 Vee Vee 8 电源电压Vcc
极限值（绝对最大额定值，若无其它规定，Tamb=25℃）参数名称符号数值单位
电源电压Vcc ±22 V
差动输入电压V I(DIFF) ±18 V
输入电压V I ±15 V
工作环境温度范围Tamb 0~+70 ℃
贮存温度范围Tstg -65~+150 ℃
电特性（若无其它规定，Tamb=25℃,Vcc=15，Vee=-15V）。

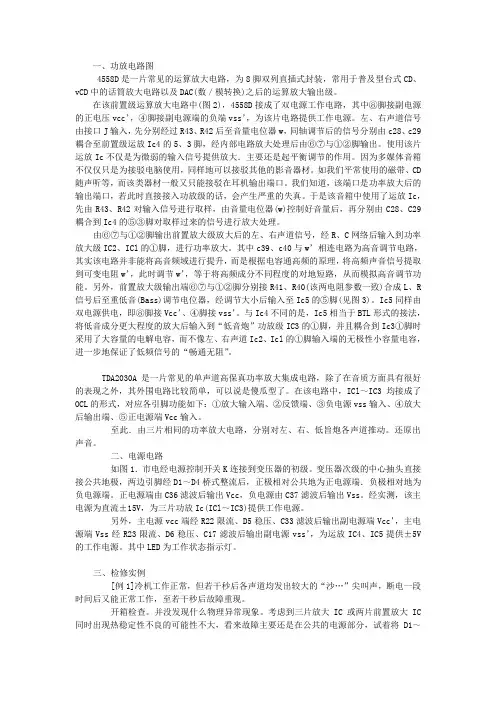

TDA2030与4558组成的音箱电路及维修作者:admin 来源:互联网TDA2030与4558组成的音箱电路及维修一、功放电路图4558D是一片常见的运算放大电路，为8脚双列直插式封装，常用于普及型台式CD、vCD中的话筒放大电路以及DAC(数／模转换)之后的运算放大输出级。

在该前置级运算放大电路中(图2)，4558D接成了双电源工作电路，其中⑧脚接副电源的正电压vcc’，④脚接副电源端的负端vss’，为该片电路提供工作电源。

左、右声道信号由接口J输入，先分别经过R43、R42后至音量电位器w，同轴调节后的信号分别由c28、c29耦合至前置级运放Ic4的5、3脚，经内部电路放大处理后由⑥⑦与①②脚输出。

使用该片运放Ic不仅是为微弱的输入信号提供放大．主要还是起平衡调节的作用。

因为多媒体音箱不仅仅只是为接驳电脑使用，同样地可以接驳其他的影音器材。

如我们平常使用的磁带、CD随声听等，而该类器材一般又只能接驳在耳机输出端口。

我们知道，该端口是功率放大后的输出端口，若此时直接接入功放级的话，会产生严重的失真。

于是该音箱中使用了运放Ic，先由R43、R4 2对输入信号进行取样，由音量电位器(w)控制好音量后，再分别由C28、C29耦合到Ic4的⑤③脚对取样过来的信号进行放大处理。

由⑥⑦与①②脚输出前置放大级放大后的左、右声道信号，经R、C网络后输入到功率放大级IC2、ICl的①脚，进行功率放大。

其中c39、c40与w’相连电路为高音调节电路，其实该电路并非能将高音频域进行提升，而是根据电容通高频的原理，将高频声音信号提取到可变电阻w’，此时调节w’，等于将高频成分不同程度的对地短路，从而模拟高音调节功能。

另外，前置放大级输出端⑥⑦与①②脚分别接R41、R40(该两电阻参数一致)合成L、R信号后至重低音(Bass)调节电位器，经调节大小后输入至Ic5的⑤脚(见图3)。

Ic5同样由双电源供电，即⑧脚接Vcc’、④脚接vss’。

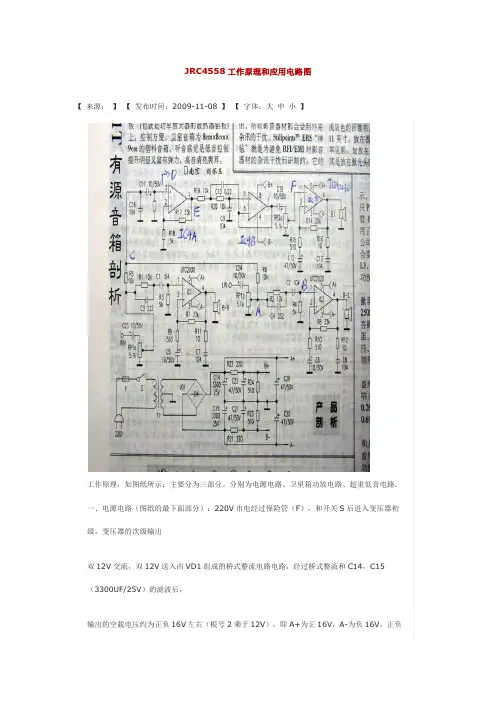

JRC4558工作原理和应用电路图【来源：】【发布时间：2009-11-08 】【字体：大中小】工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

通用2.1声道有源音箱电路图分析及维修方法(转)工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R 7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

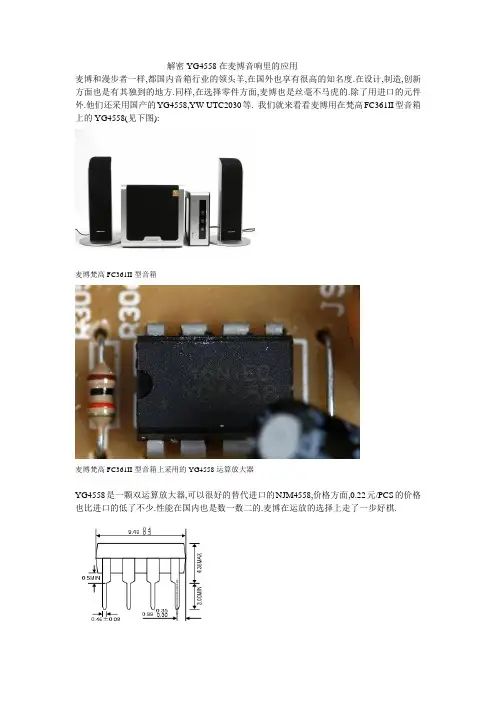

解密YG4558在麦博音响里的应用
麦博和漫步者一样,都国内音箱行业的领头羊,在国外也享有很高的知名度.在设计,制造,创新方面也是有其独到的地方.同样,在选择零件方面,麦博也是丝毫不马虎的.除了用进口的元件外.他们还采用国产的YG4558,YW-UTC2030等. 我们就来看看麦博用在梵高FC361II型音箱上的YG4558(见下图):
麦博梵高FC361II型音箱
麦博梵高FC361II型音箱上采用的YG4558运算放大器
YG4558是一颗双运算放大器,可以很好的替代进口的NJM4558,价格方面,0.22元/PCS的价格也比进口的低了不少.性能在国内也是数一数二的.麦博在运放的选择上走了一步好棋.
YG4558封装图摘自—。

TDA2030与4558组成的音箱电路及维修一、功放电路图4558D是一片常见的运算放大电路，为8脚双列直插式封装，常用于普及型台式CD、vCD中的话筒放大电路以及DAC(数／模转换)之后的运算放大输出级。

在该前置级运算放大电路中(图2)，4558D接成了双电源工作电路，其中⑧脚接副电源的正电压vcc’，④脚接副电源端的负端vss’，为该片电路提供工作电源。

左、右声道信号由接口J输入，先分别经过R43、R42后至音量电位器w，同轴调节后的信号分别由c28、c29耦合至前置级运放Ic4的5、3脚，经内部电路放大处理后由⑥⑦与①②脚输出。

使用该片运放Ic不仅是为微弱的输入信号提供放大．主要还是起平衡调节的作用。

因为多媒体音箱不仅仅只是为接驳电脑使用，同样地可以接驳其他的影音器材。

如我们平常使用的磁带、CD随声听等，而该类器材一般又只能接驳在耳机输出端口。

我们知道，该端口是功率放大后的输出端口，若此时直接接入功放级的话，会产生严重的失真。

于是该音箱中使用了运放Ic，先由R43、R42对输入信号进行取样，由音量电位器(w)控制好音量后，再分别由C28、C29耦合到Ic4的⑤③脚对取样过来的信号进行放大处理。

由⑥⑦与①②脚输出前置放大级放大后的左、右声道信号，经R、C网络后输入到功率放大级IC2、ICl的①脚，进行功率放大。

其中c39、c40与w’相连电路为高音调节电路，其实该电路并非能将高音频域进行提升，而是根据电容通高频的原理，将高频声音信号提取到可变电阻w’，此时调节w’，等于将高频成分不同程度的对地短路，从而模拟高音调节功能。

另外，前置放大级输出端⑥⑦与①②脚分别接R41、R40(该两电阻参数一致)合成L、R 信号后至重低音(Bass)调节电位器，经调节大小后输入至Ic5的⑤脚(见图3)。

Ic5同样由双电源供电，即⑧脚接Vcc’、④脚接vss’。

与Ic4不同的是，Ic5相当于BTL形式的接法，将低音成分更大程度的放大后输入到“低音炮”功放级IC3的①脚，并且耦合到Ic3①脚时采用了大容量的电解电容，而不像左、右声道Ic2、Icl的①脚输入端的无极性小容量电容，进一步地保证了低频信号的“畅通无阻”。

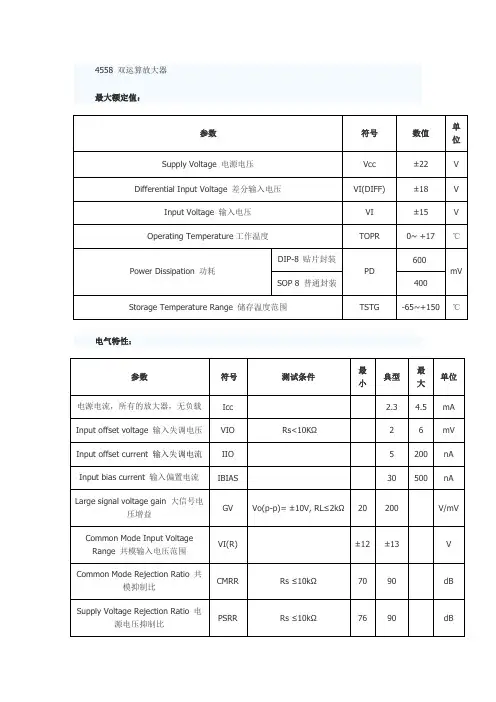

4558 双运算放大器最大额定值：电气特性：Output Voltage swing 输出电压摆幅Vo(p-p) RL≥10kΩ ±12 ±14 V Power Consumption 功耗Pc 70 170 mVSlew Rate 摆率SR Vi=±10V, RL≥2kΩ,CL≤100pF1.22.2 V/μSRise Time 上升时间TRIS Vi=±20mV, RL≥2kΩ,CL≤100pF0.3 μsOvershoot 上过冲OS Vi=±20mV, RL≥2kΩ,CL≤100pF15 %Input Resistance输入电阻Ri 0.3 2 MΩ Output Resistance 输出电阻Ro 75 ΩTotal Harmonic Distortion 总谐波失真THDf=1KHz, Av=20dB,RL=2kΩ, Vo=2Vpp,CL=100pF0.008 %单位增益带宽BW2 2.8MHZ 图1 4558内部电路图图2 4558 单列引脚图图3 4558 双列引脚图4558引脚功能：（双列引脚）1脚通道1输出2脚通道1反相输入3脚通道1同相输入4脚电源负5脚通道2同相输入6脚通道2反相输出7脚通道2输出8脚电源正应用电路：图4 4558 构成的话筒音频放大器图5 4558音频放大图6 4558 用于VCD音频放大电路图7 4558 构成的VCD话筒音频放大器代换型号：M5R4558MC4558NE4558PC4558PSF4558KA4558LM4558TA75559PTDA2320ATDB4558XR4558uA4558RC4558PRC4558DRC4558RC4558DRRC4558PSRRC4558PWR4558RC4558PWRRC4558IDGKRRC4558IPRC4558IDRC4558IDR RC4558IPW R4558IRC4558IPWR。

JRC4558工作原理和应用电路图【来源：】【发布时间：2009-11-08 】【字体：大中小】工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。
