有源音箱设计报告

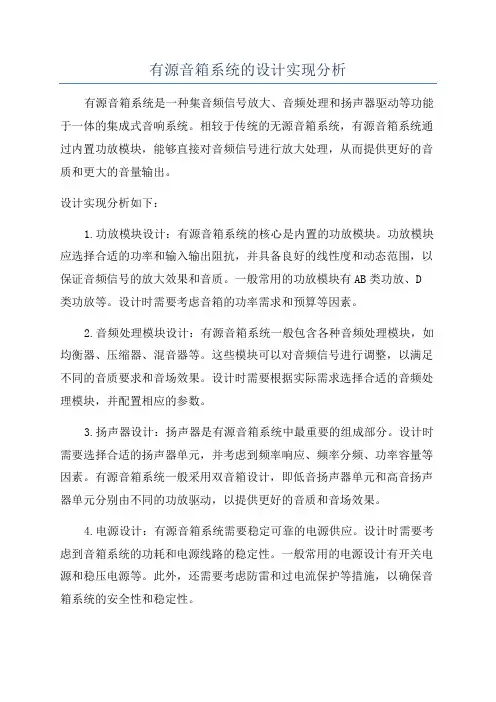

有源音箱系统的设计实现分析有源音箱系统是一种集音频信号放大、音频处理和扬声器驱动等功能于一体的集成式音响系统。

相较于传统的无源音箱系统，有源音箱系统通过内置功放模块，能够直接对音频信号进行放大处理，从而提供更好的音质和更大的音量输出。

设计实现分析如下：1.功放模块设计：有源音箱系统的核心是内置的功放模块。

功放模块应选择合适的功率和输入输出阻抗，并具备良好的线性度和动态范围，以保证音频信号的放大效果和音质。

一般常用的功放模块有AB类功放、D 类功放等。

设计时需要考虑音箱的功率需求和预算等因素。

2.音频处理模块设计：有源音箱系统一般包含各种音频处理模块，如均衡器、压缩器、混音器等。

这些模块可以对音频信号进行调整，以满足不同的音质要求和音场效果。

设计时需要根据实际需求选择合适的音频处理模块，并配置相应的参数。

3.扬声器设计：扬声器是有源音箱系统中最重要的组成部分。

设计时需要选择合适的扬声器单元，并考虑到频率响应、频率分频、功率容量等因素。

有源音箱系统一般采用双音箱设计，即低音扬声器单元和高音扬声器单元分别由不同的功放驱动，以提供更好的音质和音场效果。

4.电源设计：有源音箱系统需要稳定可靠的电源供应。

设计时需要考虑到音箱系统的功耗和电源线路的稳定性。

一般常用的电源设计有开关电源和稳压电源等。

此外，还需要考虑防雷和过电流保护等措施，以确保音箱系统的安全性和稳定性。

5.控制部分设计：有源音箱系统一般提供控制功能，如音量调节、音频输入切换等。

设计时需要确定控制接口的类型和功能，并提供相应的控制按钮或遥控器等。

此外，还可以考虑集成蓝牙、Wi-Fi无线音频等功能，以提供更多的音频输入和控制方式。

总结：有源音箱系统的设计实现分析主要包括功放模块设计、音频处理模块设计、扬声器设计、电源设计和控制部分设计等。

通过合理选择和配置相关模块和组件，能够实现音质优化、音量放大和音频信号处理等功能，提供更好的音响体验。

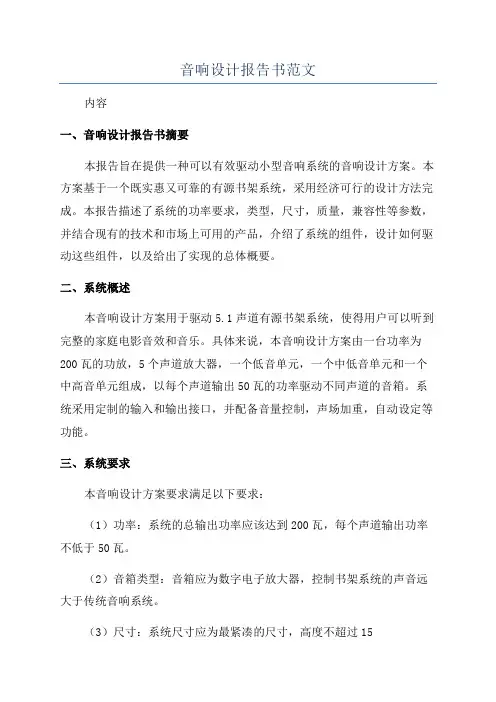

音响设计报告书范文
内容
一、音响设计报告书摘要
本报告旨在提供一种可以有效驱动小型音响系统的音响设计方案。

本方案基于一个既实惠又可靠的有源书架系统，采用经济可行的设计方法完成。

本报告描述了系统的功率要求，类型，尺寸，质量，兼容性等参数，并结合现有的技术和市场上可用的产品，介绍了系统的组件，设计如何驱动这些组件，以及给出了实现的总体概要。

二、系统概述
本音响设计方案用于驱动5.1声道有源书架系统，使得用户可以听到完整的家庭电影音效和音乐。

具体来说，本音响设计方案由一台功率为200瓦的功放，5个声道放大器，一个低音单元，一个中低音单元和一个中高音单元组成，以每个声道输出50瓦的功率驱动不同声道的音箱。

系统采用定制的输入和输出接口，并配备音量控制，声场加重，自动设定等功能。

三、系统要求
本音响设计方案要求满足以下要求：
（1）功率：系统的总输出功率应该达到200瓦，每个声道输出功率不低于50瓦。

（2）音箱类型：音箱应为数字电子放大器，控制书架系统的声音远大于传统音响系统。

（3）尺寸：系统尺寸应为最紧凑的尺寸，高度不超过15。

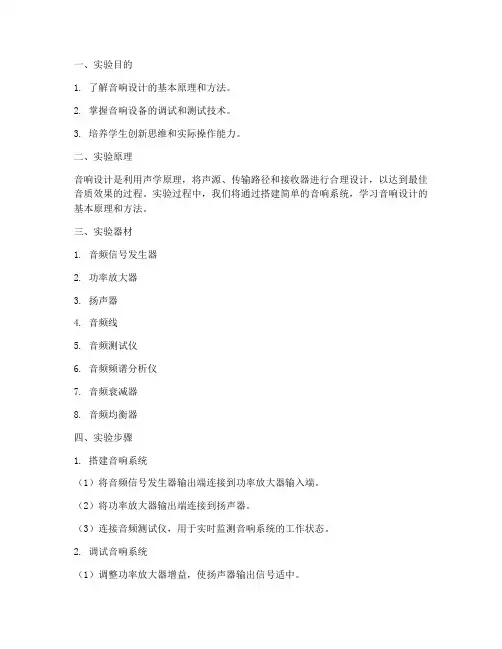

一、实验目的1. 了解音响设计的基本原理和方法。

2. 掌握音响设备的调试和测试技术。

3. 培养学生创新思维和实际操作能力。

二、实验原理音响设计是利用声学原理，将声源、传输路径和接收器进行合理设计，以达到最佳音质效果的过程。

实验过程中，我们将通过搭建简单的音响系统，学习音响设计的基本原理和方法。

三、实验器材1. 音频信号发生器2. 功率放大器3. 扬声器4. 音频线5. 音频测试仪6. 音频频谱分析仪7. 音频衰减器8. 音频均衡器四、实验步骤1. 搭建音响系统（1）将音频信号发生器输出端连接到功率放大器输入端。

（2）将功率放大器输出端连接到扬声器。

（3）连接音频测试仪，用于实时监测音响系统的工作状态。

2. 调试音响系统（1）调整功率放大器增益，使扬声器输出信号适中。

（2）调整扬声器位置，使声音均匀分布。

（3）调整音频均衡器，优化音响系统的频响特性。

3. 测试音响系统（1）使用音频测试仪测试音响系统的信噪比、失真度等指标。

（2）使用音频频谱分析仪观察音响系统的频响特性。

（3）对比不同音频源，评估音响系统的兼容性。

4. 分析实验结果根据实验数据，分析音响系统的性能，找出存在的问题，并提出改进措施。

五、实验结果与分析1. 音响系统性能指标（1）信噪比：-60dB（2）失真度：0.5%（3）频响范围：20Hz-20kHz2. 音响系统频响特性通过音频频谱分析仪观察，音响系统的频响特性较为平坦，无明显峰值和谷值。

3. 音响系统兼容性实验过程中，音响系统对多种音频源表现出良好的兼容性。

六、实验结论1. 通过本次实验，掌握了音响设计的基本原理和方法。

2. 学会了音响设备的调试和测试技术。

3. 培养了创新思维和实际操作能力。

七、实验改进措施1. 调整扬声器位置，使声音均匀分布。

2. 优化音频均衡器，提高音响系统的频响特性。

3. 选择高质量的音响设备，降低失真度。

八、实验心得本次实验让我对音响设计有了更深入的了解，同时也认识到实际操作中存在诸多问题。

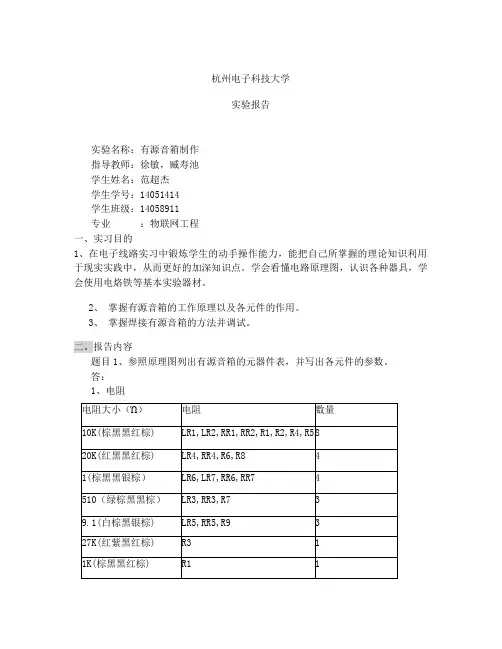

杭州电子科技大学实验报告实验名称：有源音箱制作指导教师：徐敏，臧寿池学生姓名：范超杰学生学号：14051414学生班级：14058911专业：物联网工程一、实习目的1、在电子线路实习中锻炼学生的动手操作能力，能把自己所掌握的理论知识利用于现实实践中，从而更好的加深知识点。

学会看懂电路原理图，认识各种器具，学会使用电烙铁等基本实验器材。

2、掌握有源音箱的工作原理以及各元件的作用。

3、掌握焊接有源音箱的方法并调试。

二、报告内容题目1、参照原理图列出有源音箱的元器件表，并写出各元件的参数。

答：1、电阻2、电容3、二极管4、集成电路5、螺丝，导线若干，13根跳线题目2、参照原理图说出图中几个元器件的作用、电路组成及工作原理。

答：（1）左右声道发大电路：当音频信号由LVi,RVi端输入，经电位器LP1RP1音量控制后，在经过 LR1,LC1,LR2衰减耦合后输入到IC2(TDA2030)信号输入端1脚，经IC2放大后，音频信号由IC2 4脚输出驱动左声道扬声器发声。

其中LC2,LR3,LR4用来调整放大器的增益。

LC3、LR5为补偿电容和补偿电阻器。

LR6、LR7为保护电阻器。

（2）低频声音信号放大电路：左声道音频信号LVi和右声道音频信号RVi 经 R1,R2.C1,IC1B混合后，经过由R4,R5,C2,C3,IC1A组成的低频滤波器滤波后，低频信号经过C4输出，再由低音音量电位器RP2控制音量后，至IC4的信号输入端①脚，低频信号经IC4放大，输出放大的低频信号，驱动低音扬声器发声。

其中C5,R7,R8用来调整放大器的增益，C6,R9为补偿电容和补偿电阻。

（3）当220V交流电源经过开关S闭合后，电流经熔断器FU,变压器T一次线圈回到零线。

此时变压器二次侧输出两路12V交流电，经VD1,VD2,VD3,VD4,C1,C2,C3,C4整流滤波后，输出+16V直流电压分别向以上3部分电路供电。

R1和VL组成电源指示电路，VL 为发光二极管。

音箱设计报告范文模板1. 引言音箱是一种借助电源供电的装置，用于放大并播放声音。

随着人们对音质需求的提高，对音箱的设计和质量要求也越来越高。

本文将介绍一款全新的音箱设计方案，旨在提供优质的音质和出色的外观设计。

2. 设计目标本音箱设计项目的主要目标包括以下几点：- 提供高保真音质，还原最原始的音频信号；- 支持多种音频输入方式，如蓝牙、AUX、USB等；- 具备良好的低音扩展能力，提供更浑厚的低音效果；- 具备简约而时尚的外观设计，适应不同的室内环境。

3. 技术方案3.1 音质优化技术为了提供高保真的音质，我们采用了以下技术方案：- 采用高品质数字音频解码芯片，支持多种音频格式的解码；- 应用数字信号处理技术，通过调整音频参数来实现音质优化；- 选用高品质的音频功放芯片，提供更清晰、更透彻的音频输出。

3.2 多种音频输入方式为了满足用户的不同需求，我们将音箱设计为支持多种音频输入方式：- 蓝牙无线连接：用户可以通过蓝牙连接手机、平板等设备来播放音乐；- AUX输入：用户可以通过连接音源设备的3.5mm音频线来播放音乐；- USB接口：用户可以通过连接U盘等存储设备来播放音乐。

3.3 低音扩展技术为了提供更浑厚的低音效果，我们采用了低音扩展技术：- 采用专业的低音扩展算法，通过电子调音来增强低音的表现力；- 使用高品质的低音扩展器件，提供更低的低音延伸，并减少音频失真。

3.4 外观设计本音箱采用简约而时尚的外观设计，具备以下特点：- 采用高质量的木质材料，提供更好的音质表现；- 采用经典的方形设计，适应不同的室内环境；- 选用时尚的亮面处理工艺，提升整体美感。

4. 技术参数本音箱设计方案的主要技术参数如下：- 频率响应范围：20Hz - 20kHz；- 信噪比：≥90dB；- 蓝牙版本：5.0；- 最大输出功率：50W；- 电源电压：AC 100-240V。

5. 结论通过对音质优化技术、多种音频输入方式、低音扩展技术以及外观设计的应用，我们成功地设计出一款具备优质音质和出色外观的音箱。

音响设计报告书范文摘要：本报告旨在设计一个高质量的音响系统，以满足用户的需求。

通过对音响系统的设计、组成部件、技术规格和预期效果的分析，我们提出了一个具有创新性的音响设计方案。

该方案采用了先进的技术和材料，以提供清晰、逼真的音效和出色的用户体验。

1.引言音响系统是一种重要的视听设备，它能够增强人们对音乐和电影的欣赏效果。

在这个数字化的时代，音响系统设计的要求越来越高。

因此，我们需要一个能够满足用户需求的先进音响系统设计。

2.设计方案基于用户需求和市场趋势，我们提出了以下音响系统设计方案：-喇叭：采用高保真扬声器单元，以提供清晰、准确的音效。

-放大器：选择功率稳定、音质优秀的功放，以确保音质细腻且动态范围广。

-信号处理器：使用先进的数字信号处理技术，以提供自然、立体声的音效。

-控制系统：采用智能控制系统，实现用户友好的操作和灵活性。

-声学环境：根据音响系统的安装位置和使用环境，进行声学调整和优化，以达到最佳音效效果。

3.设计细节-喇叭：选择具有高灵敏度和低失真的扬声器单元，配以定制的音箱箱体，以提供出色的音效。

-放大器：选择功率稳定的数字功放，具有高效的功耗比和低噪音输出。

-信号处理器：采用数字信号处理器，利用算法对音频信号进行处理和优化，以提供更加真实和立体的音效。

-控制系统：设计一个用户友好的控制界面，包括触摸屏、遥控器等，以实现方便的音响操作。

-声学环境：通过声音测试和分析，对音响系统的声音特性进行调整和优化，以适应不同的使用环境。

4.预期效果通过以上设计方案和细节的实施，我们预期音响系统将具有以下效果：-高质量的音效：音响系统将提供清晰、逼真的音效，使用户能够更好地欣赏音乐和电影。

-出色的用户体验：音响系统将提供简单、方便的操作方式和友好的用户界面，以实现出色的用户体验。

-耐用和高可靠性：该音响系统的设计采用了高品质的材料和先进的技术，以确保其耐久性和可靠性。

5.结论通过本报告，我们提出了一个具有创新性的音响设计方案，该方案将满足用户对高质量音效和出色用户体验的需求。

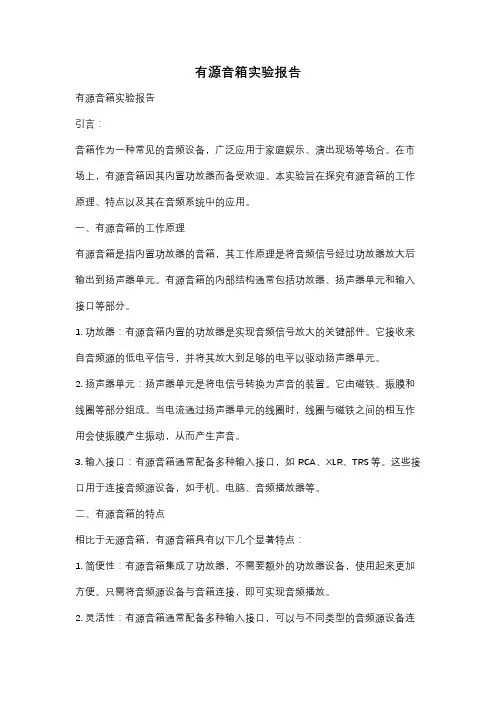

有源音箱实验报告有源音箱实验报告引言：音箱作为一种常见的音频设备，广泛应用于家庭娱乐、演出现场等场合。

在市场上，有源音箱因其内置功放器而备受欢迎。

本实验旨在探究有源音箱的工作原理、特点以及其在音频系统中的应用。

一、有源音箱的工作原理有源音箱是指内置功放器的音箱，其工作原理是将音频信号经过功放器放大后输出到扬声器单元。

有源音箱的内部结构通常包括功放器、扬声器单元和输入接口等部分。

1. 功放器：有源音箱内置的功放器是实现音频信号放大的关键部件。

它接收来自音频源的低电平信号，并将其放大到足够的电平以驱动扬声器单元。

2. 扬声器单元：扬声器单元是将电信号转换为声音的装置。

它由磁铁、振膜和线圈等部分组成。

当电流通过扬声器单元的线圈时，线圈与磁铁之间的相互作用会使振膜产生振动，从而产生声音。

3. 输入接口：有源音箱通常配备多种输入接口，如RCA、XLR、TRS等。

这些接口用于连接音频源设备，如手机、电脑、音频播放器等。

二、有源音箱的特点相比于无源音箱，有源音箱具有以下几个显著特点：1. 简便性：有源音箱集成了功放器，不需要额外的功放器设备，使用起来更加方便。

只需将音频源设备与音箱连接，即可实现音频播放。

2. 灵活性：有源音箱通常配备多种输入接口，可以与不同类型的音频源设备连接。

这使得有源音箱能够适应各种场合的需求，如家庭娱乐、演出现场等。

3. 高保真性：有源音箱内部的功放器经过专门设计，能够提供更高的音频信号放大质量。

这使得有源音箱在保持音频信号原汁原味的同时，能够输出更高的音质。

4. 空间节省：由于有源音箱集成了功放器，因此无需额外的功放器设备。

这在一些空间有限的场合中尤为重要，如小型演出现场、家庭影音室等。

三、有源音箱在音频系统中的应用有源音箱在音频系统中有着广泛的应用。

下面将从家庭娱乐和演出现场两个方面进行探讨。

1. 家庭娱乐：有源音箱在家庭娱乐中扮演着重要角色。

通过将音频源设备（如电视、音频播放器）与有源音箱连接，家庭用户可以享受到更加清晰、逼真的音效。

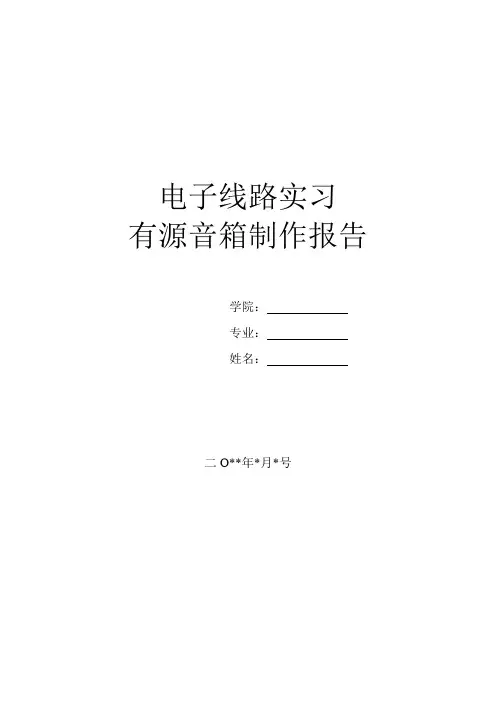

电子线路实习有源音箱制作报告学院：专业：姓名：二O**年*月*号有源音箱实习报告一、设计目的1、掌握有源音箱的工作原理以及各元件的作用。

2、掌握焊接有源音箱的方法并调试。

二、实验元器件序号名称规格用量位号1 线路板1片2 喇叭20号、21号3 电阻1欧4个LR6、LR7、RR6、RR7、4 电阻9.1欧3个LR5、RR5、R95 电阻510欧3个LR3、RR3、R76 电阻1k欧1个R1'7 电阻10k欧8个LR1、LR2、RR1、RR2、R1、R2、R4、R58 电阻20k欧4个LR4、RR4、R6、R89 电阻27k欧1个R310 电容2200微法2个C11(正负极)、C22(正负极)11 电容10微法4个LC2(正负极)、RC2(正负极)、C1(正负极)、C4(正负极)12 电容22微法1个C5(正负极)13 电容0.1微法8个LC1、LC3、RC1、RC3、C3、C6、C33、C4414 电容0.22微法1个C215 二极管IN4007 4个16 单联电位器50k欧1个17 双联电位器10k欧1个18 集成电路TDA2030A 3个19 集成电路TDA4558 1个20 螺丝螺母若干三、有源音箱的特点1、成本低，价格极易被接受（1）功放在设置在音箱内，比功放少要一套机壳，成本降低。

（2）采用功率集成电路，价格低，设计简单，无需调试，保护功能齐全。

（3）只需一根喇叭线。

2、连接简单，使用方便3、省去搭配的烦恼四、有源音箱的组成有缘部分主要：功放组建和电源变压的组成。

（功放组件：用来对音乐信号进行放大并实现各种操作功能；电源变压器：为功放组件提供的电能）无源部分主要包括扬器、分频器和音箱箱体。

（1）扬声器：是整个音箱系统的最终发声器件。

（2）分频器：作用1：是根据频率将信号分别给高音单元和低音单元；作用2：防止大功率的低频信号损坏高频单元。

（3）箱体电路图如下：五、焊接方法一般采用直径1——1.5mm的松香焊锡丝。

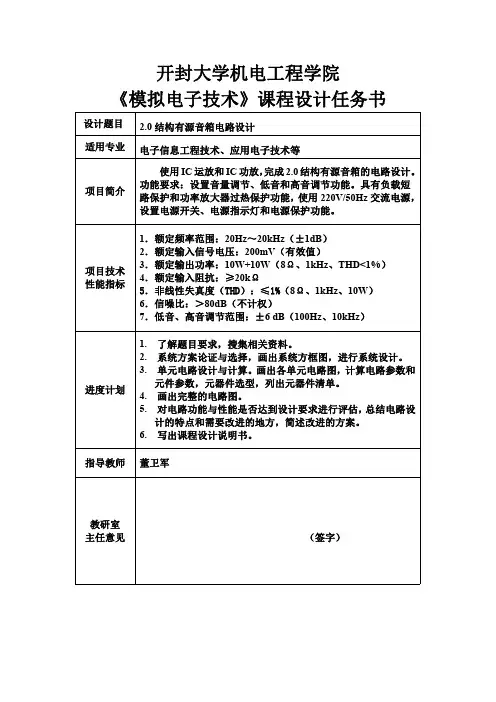

开封大学机电工程学院《模拟电子技术》课程设计任务书设计题目 2.0结构有源音箱电路设计适用专业电子信息工程技术、应用电子技术等项目简介使用IC运放和IC功放，完成2.0结构有源音箱的电路设计。

功能要求：设置音量调节、低音和高音调节功能。

具有负载短路保护和功率放大器过热保护功能，使用220V/50Hz交流电源，设置电源开关、电源指示灯和电源保护功能。

项目技术性能指标1．额定频率范围：20Hz～20kHz（±1dB）2．额定输入信号电压：200mV（有效值）3．额定输出功率：10W+10W（8Ω、1kHz、THD<1%）4．额定输入阻抗：≥20kΩ5．非线性失真度（THD）：≤1%（8Ω、1kHz、10W）6．信噪比：＞80dB（不计权）7．低音、高音调节范围：±6dB（100Hz、10kHz）进度计划1.了解题目要求，搜集相关资料。

2.系统方案论证与选择，画出系统方框图，进行系统设计。

3.单元电路设计与计算。

画出各单元电路图，计算电路参数和元件参数，元器件选型，列出元器件清单。

4.画出完整的电路图。

5.对电路功能与性能是否达到设计要求进行评估，总结电路设计的特点和需要改进的地方，简述改进的方案。

6.写出课程设计说明书。

指导教师董卫军教研室主任意见（签字）目录1概述1.1音响的介绍1.2音响的作用意义1.3名词解释2电路方案的论证与选择2.1分立元件组成功率放大器2.2集成功率放大器电路2.3电路方案的选择3核心元器件介绍3.1LM1875的介绍3.2直流稳压电源4画出系统方框图5单元各电路设计与计算6画出完整的电路图7心得体会2.0结构有源音箱电路设计1概述1.1音响的介绍音响技术的发展经历了电子管、晶体管、场效应管的历史时期，在不同的历史时期都各有其特点。

通过音响放大器设计，使我们认识到一个简单的模拟电路系统，应当包括信号源、输入级、中间级、输出级和执行机构。

信号源的作用是提供待放大的电信号，如果信号是非电量，还须把非电量转换为电信号，然后进入输入级，中间级进行电流或电压放大，再进入输出级进行功率放大，最后去推动执行机构做某项工作。

有源音箱的设计报告实习报告实习名称专业见习学院机电工程学院专业自动化班级自动化二班学生姓名金高翔学号 201410532019 实习地点电气信息工程训练中心指导教师赵韶华谷海雷具体如下：1.看懂原理图、对照元件清单查找元件在印制板的位置。

对有极性的元件（如二极管，电解电容等）弄清极性，识别清楚。

2.不要用手触摸上有助焊剂的焊盘，手汗会导致焊盘氧化，影响可焊性，造成虚焊。

3.初次焊接者，先在实验板上练习，对焊接有体会，基本掌握焊接要领后再正式焊接，以免焊坏焊盘，导致印刷板报毁。

4.焊接次序先小后大；先低后高；先轻后重；先贴片后插件，先一般后特殊的原则。

5.注意：焊接是一门实践性很强的技能，没有高深的理论，只要学习基本的常识后靠多练习、多体会、多琢磨，才能正真掌握。

（要仔细、有耐心、勤动手）6.这套课件小巧，结构紧凑，元件排列较密。

焊接时需仔细，喇叭、音频输入线一定要固定牢、焊接好，避免挪动时折断。

7.对照装配图准确按装元件，避免虚、错、漏焊！！！8.安装外壳时要注意不要压到导线和排线。

4.3主要元件1.集成功放D2822N：D2822N是8脚双列直插式封装的双功放电路；电源适应范围宽：1.8~15V;交越失真小，静态电流小。

由于两只功放组合在一起，可用作立体声式功放和BTL式功放电路。

主要参数：电压适应范围1.8~15V；静态输出电压：VCC=6V,VO≈2.7V；VCC=3V,VO ≈1.2V；静态电流：典型值=6ma；输入偏置电流：典型值=100nA ；闭环电压增益（单）：f=1kHz,40dB ；输出功率（单）：VCC=6V,RL=4，PO≥450mw 输入阻抗：f=1kHz,Ri=100k。

2.电阻：色环电阻表示方法：（1）五道色环电阻：第一环表示阻值的第一位数字；第二环表示阻值的第二位数字；第三环表示阻值的第三位数字；第四环表示幂的次方；第五环表示误差。

（2）四道色环电阻：第一环表示阻值的第一位数字；第二环表示阻值的第二位数字；第三环表示幂的次方；第四环表示误差。
