课件--微灌系统第三章微灌系统设计第一节概述一，微灌的特点微灌，即是按照作物需水要求，通过低压管道系统与安装在末级管道上的特制灌水器，将水和作物生长所需的养分以较小的流量均匀、准确地直接输送到作物根部附近的土壤表面或土层中的灌水方法。

与传统的地面灌溉和全面积都湿润的喷灌相比，微灌只以少量的水湿润作物根区附近的部分土壤，因此又叫局部灌溉。

微灌的特点是灌水流量小，一次灌水延续时间较长，灌水周期短，需要的工作压力较低，能够较精确地控制灌水量，能把水和养分直接地输送到作物根部附近的土壤中去。

按灌水时水流出流方式的不同，可以将微灌分为如下四种形式。

1，滴灌(Drip irrigation)滴灌是通过安装在毛管上的滴头、孔口或滴灌带等灌水器将水一滴一滴地，均匀而又缓慢地滴入作物根区附近土壤中的灌水形式。

由于滴水流量小，水滴缓慢入土，因而在滴灌条件下除紧靠滴头下面的土壤水分处于饱和状态外，其它部位的土壤水分均处于非饱和状态，土壤水分主要借助毛管张力作用人渗和扩散。

2，地表下滴灌(Subsurface Drip irrigation) 地表下滴灌是将全部滴灌管道和灌水器埋入地表下面的一种灌水形式，这种灌水形式能克服地面毛管易于老化的缺陷，防止毛管损坏或丢失，同时方便田间作业。

与地下渗灌和通过控制地下水位的浸润灌溉相比，区别仍然是仅湿润部分土体，因此叫地表下滴灌。

3，微型喷洒灌溉(Micro—Spray Or Micro—Jet irrigation)利用折射式、辐射式或旋转式微型喷头将水喷洒在枝叶上或树冠下地面上的一种灌水形式，简称微喷。

微喷既可以增加土壤水分又可提高空气湿度，起到调节田间小气候的作用。

由于微喷的工作压力低，流量小，在果园灌溉中仅湿润部分土壤，因而习惯上将这种微喷灌划在微灌范围内。

严格来讲，它不完全属于局部灌溉的范畴。

4，涌泉灌溉(Bubble irrigation)涌泉灌溉是通过安装在毛管上的涌水器形成的小股水流，以涌泉方式使水流入土壤的一种灌水形式．涌泉灌溉的流量比滴灌和微喷大，一般都超过土壤的渗吸速度。

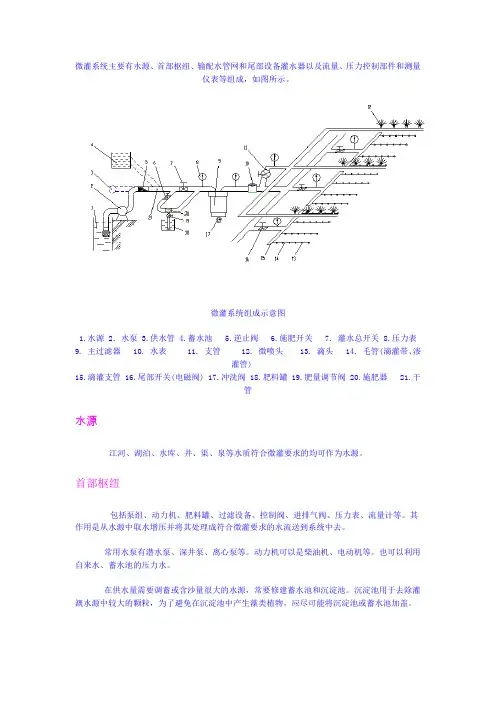

节水灌溉（微灌）系统设计与设备、材料选择作者：万勇来源：《长江蔬菜·技术版》2014年第10期一个完整的灌溉系统，从灌溉受水点到水源，一般由灌水器、各级输水管道和管件，各种控制和量测设备，过滤器、施肥（施药）装置和水泵电机、电器控制装置、水源等配套组成。

概括起来系统可划分为首部枢纽、输水管网、灌水器三大部分。

现在使用的各种微灌方式，最根本的区别就在于灌水器的不同，其系统组成基本是相同的。

1 灌溉系统首部枢纽灌溉系统的首部枢纽由水泵机组、过滤设备、量测仪表、控制设备以及管道、阀门等组成。

其作用是经加压、过滤、加肥等措施，将灌溉水处理成符合灌溉要求的水流，并通过管网送到灌水器进行灌溉。

首部枢纽正确，合理的设计、选型和安装，对于灌溉系统长期、安全、正常使用有着十分重要的意义。

1.1 水泵机组简单的灌溉系统一般采用直接启闭水泵来控制，由于投资较低，在生产实际中也有应用；但水泵直接供水系统对于给不是同时启动和关闭的多个灌溉系统供水时，由于管网的流量变化，会出现在不同的工作区水泵运行供水水压不稳定的情况。

在这种情况下，就需要考虑应用稳压供水系统。

常用的有无塔恒压压力罐稳压和变频恒压供水系统。

①无塔恒压压力罐稳压供水系统由气压水罐、水泵、压力传感系统、自动控制柜、管道、阀门等组成。

该系统具有结构简单、安装使用方便，能实现自动控制等特点。

②变频恒压供水系统是一种先进的节能恒压供水系统，由水泵机组、压力传感系统、变频器、微机控制器及管网、阀门等组成。

它可根据供水管网流量的变化，以设定的压力要求和其他程序自动调节水泵的运转速度、启动、停止，保证管网供水压力恒定，极大提高了灌溉制度变化的灵活性。

在小流量用水的情况下，变频恒压供水系统可与气压水罐联合使用，能避免小流量供水造成水泵低速长时间运行，减少能耗，延长设备使用寿命。

变频恒压供水系统常常与多台水泵并联使用，在大流量用水的情况下起到调节作用。

1.2 过滤设备堵塞是引起微灌系统故障的主要原因，正确的选择过滤设备非常关键。

微灌系统的规划设计方案一、微灌工程规划设计的类型1、微喷灌工程规划设计2、滴灌工程规划设计二、微灌工程的规划设计微灌工程的规划设计与喷灌工程设计一样，在调查研究，外业勘测和收集资料的基础上进行，其规划设计工作内容主要有以下几个方面。

（一）微灌工程的布置微灌工程的布置通常是在1/500-1/2000比例尺的地形图上进行初步布置，然后将初步布置方案与实际情况对照并进行修正。

1、首部枢纽位置的确定首部枢纽位置的选择以投资省、管理方便为原则，一般首部枢纽均与水源工程相结合。

如水源距灌区较远，首部枢纽可布置在灌区旁边，有条件时尽可能布置在灌区中心位置，以减少输水干管长度。

2、毛管和灌水器的布置(1)滴灌时毛管和灌水器的布置1)单行毛管直线布置一行作物布置一条毛管，适于幼树和窄行密植作物。

2)单行毛管带、环状布置当滴灌成龄果树时，可沿一行果树布置一条输水毛管，然后再环绕树干布置一根毛管并安装4-6个滴头，环状管与输水毛管相连接。

3)双行毛管平行布置滴灌高大作物时，可采用双行毛管平行布置，沿作物两边各布置一条毛管，每株作物两边各安装2-3个滴头。

上述各种布置形式的滴头位置一般与树干的距离约为树冠半径的2/3。

(2)微喷灌时毛管和滴水器的布置微喷头的结构和性能不同，毛管和微喷头的布置也不同。

根据微喷头喷洒直径和作物种类，一条毛管可控制一行作物，也可控制若干行作物。

3、干支管布置平原地区，干管平行作物种植方向，支管垂直作物种植方向；山丘区干管多沿山脊布置或沿等高线布置，支管则垂直于等高线。

（二）微灌灌溉制度设计1、灌水定额m=0.1rZ"（%ax-Omin）/"式中：m为灌水定额，（mm）；r为土壤容重，（g/cm3）；Z为计算湿润层深度，（cm）,蔬菜取20-30cm,大田作物取30-60cm,果树取80-120cm;3%加为适宜土壤含水量上、下限（占干土重的百分比）；〃为灌溉水利用系数,取0.90-0.95；P为微灌设计土壤湿润比，（％）。

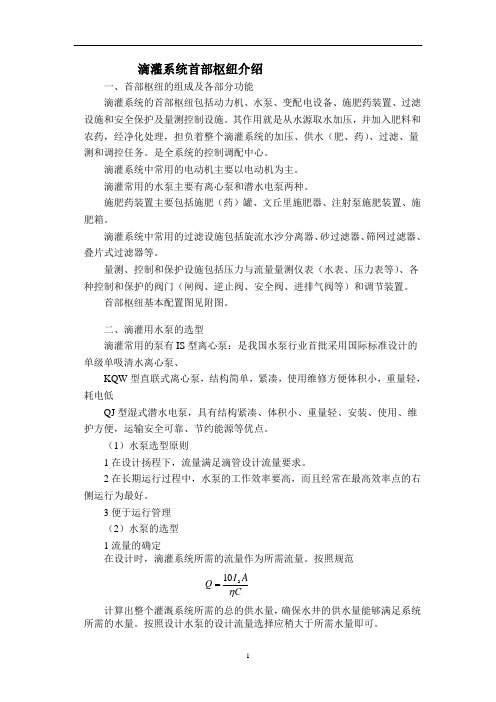

滴灌系统首部枢纽介绍一、首部枢纽的组成及各部分功能滴灌系统的首部枢纽包括动力机、水泵、变配电设备、施肥药装置、过滤设施和安全保护及量测控制设施。

其作用就是从水源取水加压，并加入肥料和农药，经净化处理，担负着整个滴灌系统的加压、供水（肥、药）、过滤、量测和调控任务。

是全系统的控制调配中心。

滴灌系统中常用的电动机主要以电动机为主。

滴灌常用的水泵主要有离心泵和潜水电泵两种。

施肥药装置主要包括施肥（药）罐、文丘里施肥器、注射泵施肥装置、施肥箱。

滴灌系统中常用的过滤设施包括旋流水沙分离器、砂过滤器、筛网过滤器、叠片式过滤器等。

量测、控制和保护设施包括压力与流量量测仪表（水表、压力表等）、各种控制和保护的阀门（闸阀、逆止阀、安全阀、进排气阀等）和调节装置。

首部枢纽基本配置图见附图。

二、滴灌用水泵的选型滴灌常用的泵有IS型离心泵：是我国水泵行业首批采用国际标准设计的单级单吸清水离心泵、KQW型直联式离心泵，结构简单，紧凑，使用维修方便体积小，重量轻，耗电低QJ型湿式潜水电泵，具有结构紧凑、体积小、重量轻、安装、使用、维护方便，运输安全可靠、节约能源等优点。

（1）水泵选型原则1在设计扬程下，流量满足滴管设计流量要求。

2在长期运行过程中，水泵的工作效率要高，而且经常在最高效率点的右侧运行为最好。

3便于运行管理（2）水泵的选型1流量的确定在设计时，滴灌系统所需的流量作为所需流量。

按照规范C AI Qηa10=计算出整个灌溉系统所需的总的供水量，确保水井的供水量能够满足系统所需的水量。

按照设计水泵的设计流量选择应稍大于所需水量即可。

如果已知所用滴灌器的数量，也可以根据滴灌器的设计流量，计算出整个滴灌系统的所需要的供水量。

这里所得的系统流量为初定值。

之后按照制定的灌溉制度选择管路水力损失最大的管路，根据滴水器的设计流量从管路的末端依次推算出主干管进口处的流量，该流量即为所需水泵的设计流量。

2水泵扬程的确定水泵扬程的计算需要计算系统内管路水头损失最大的管路的水头损失值，按照下列公式计算水泵所需的扬程。
