钢结构施工图的基本知识

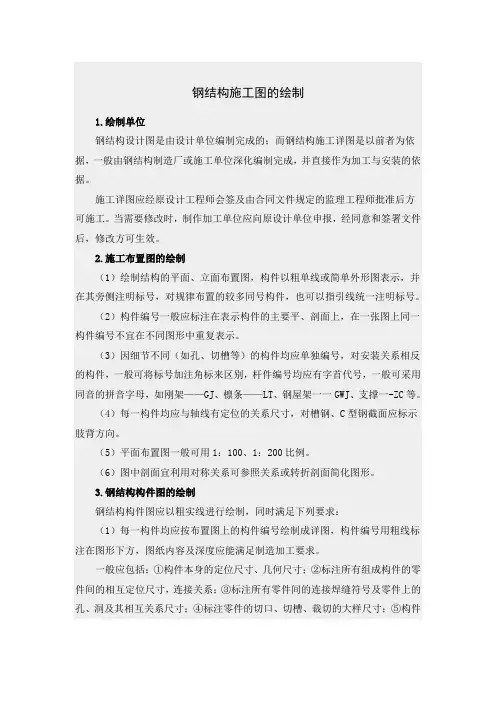

钢结构施工图的绘制1.绘制单位钢结构设计图是由设计单位编制完成的；而钢结构施工详图是以前者为依据，一般由钢结构制造厂或施工单位深化编制完成，并直接作为加工与安装的依据。

施工详图应经原设计工程师会签及由合同文件规定的监理工程师批准后方可施工。

当需要修改时，制作加工单位应向原设计单位申报，经同意和签署文件后，修改方可生效。

2.施工布置图的绘制（1）绘制结构的平面、立面布置图，构件以粗单线或简单外形图表示，并在其旁侧注明标号，对规律布置的较多同号构件，也可以指引线统一注明标号。

（2）构件编号一般应标注在表示构件的主要平、剖面上，在一张图上同一构件编号不宜在不同图形中重复表示。

（3）因细节不同（如孔、切槽等）的构件均应单独编号，对安装关系相反的构件，一般可将标号加注角标来区别，杆件编号均应有字首代号，一般可采用同音的拼音字母，如刚架——GJ、檩条——LT、钢屋架一一GWJ、支撑一-ZC等。

（4）每一构件均应与轴线有定位的关系尺寸，对槽钢、C型钢截面应标示肢背方向。

（5）平面布置图一般可用1：100、1：200比例。

（6）图中剖面宜利用对称关系可参照关系或转折剖面简化图形。

3.钢结构构件图的绘制钢结构构件图应以粗实线进行绘制，同时满足下列要求：（1）每一构件均应按布置图上的构件编号绘制成详图，构件编号用粗线标注在图形下方，图纸内容及深度应能满足制造加工要求。

一般应包括：①构件本身的定位尺寸、几何尺寸；②标注所有组成构件的零件间的相互定位尺寸，连接关系；③标注所有零件间的连接焊缝符号及零件上的孔、洞及其相互关系尺寸；④标注零件的切口、切槽、裁切的大样尺寸；⑤构件上零件编号及材料表；⑥有关本图构件制作的说明（相关布置图号、制孔要求、焊缝要求等）。

（2）构件的图形应尽量按实际位置绘制，以有较多尺寸的一面为主要投影面，必要时再以顶视（底视）或侧视图作为补充技影，或另剖剖面图表示。

（3）构件与构件间的连接部位，应按设计图提供的内力及节点构造进行连接计算及螺栓与焊缝的布置，选定螺栓数量，焊脚厚度及焊缝长度；对组合截面构件还应确定缀板的截面与间距。

钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。

二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。

重要的一课是识图、读图。

工程识图是专业性很强的一门学问。

——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。

设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。

施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。

2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

钢结构厂房工程施工图一、施工图设计流程1、方案设计：方案设计是钢结构厂房工程的第一步，主要包括对建筑结构、功能布局、建筑风格等方面的研究和确定。

施工图设计应根据方案设计的要求，综合考虑建筑物的实际需要和工程的经济性，确定设计方案。

2、结构设计：结构设计是钢结构厂房工程的关键环节，主要包括结构设计计算、结构节点设计、梁柱设计、钢架设计等内容。

施工图设计应根据结构设计的要求，合理设计结构节点，确保结构的强度和稳定性。

3、详图设计：详图设计是施工图设计的核心环节，主要包括各种结构构件的详细设计和绘制，包括梁、柱、梁柱节点、钢构件连接节点等。

施工图设计应根据详图设计的要求，绘制各种图纸，包括平面布置图、立面图、剖面图、各种节点图等。

4、材料清单：材料清单是施工图设计的重要内容，主要包括各种施工材料的种类、规格、数量等信息。

施工图设计应根据材料清单的要求，编制清晰准确的材料清单，保证施工所需材料的准确供应。

5、施工说明：施工说明是施工图设计的必备内容，主要包括各种施工工艺、施工工序、施工安全措施等信息。

施工图设计应根据施工说明的要求，编制详细完善的施工说明，确保施工过程的顺利进行。

二、施工图设计要点1、准确勘测：施工图设计应充分了解设计范围内的地形、地质、气候等条件，以便合理设计施工图。

2、合理布局：施工图设计应根据建筑功能和结构要求，合理布置各个功能区域和结构构件，确保施工的顺利进行。

3、细致绘图：施工图设计应绘制细致准确的图纸，包括平面布置图、立面图、剖面图等，确保施工的精确进行。

4、逐步审核：施工图设计应逐步审核施工图纸，包括结构设计审核、材料清单审核、施工说明审核等，确保施工的顺利进行。

5、严格管理：施工图设计应严格管理施工图纸，确保施工图纸的准确性和完整性，避免因错误图纸带来的不必要麻烦。

三、总结钢结构厂房工程施工图设计是一个复杂的过程，需要设计人员对工程的各个方面有全面的了解和深刻的思考。

在设计过程中，设计人员应严格按照设计规范和标准要求进行设计，确保设计的合理性和安全性。

一、名词解释1、设计施工图(蓝图）由设计单位编制的作为工程施工依据的技术图纸.2、施工详图（深化图）依据钢结构设计施工图和施工工艺技术要求，绘制的用于直接指导钢结构制作和安装的细化技术图纸。

钢结构施工详图作为制作、安装和质量验收的主要技术文件，其设计工作主要包括节点构造设计和施工详图绘制两项内容。

节点构造设计是以便于钢结构加工制作和安装为原则，对节点构造进行完善，根据结构设计施工图提供的内力进行焊接或螺栓连接节点设计，以确定连接板规格、焊缝尺寸和螺栓数量等内容；施工详图绘制主要包括图纸目录、施工详图设计总说明、构件布置图、构件详图和安装节点详图等内容。

钢结构施工详图的深度可参考国家建筑标准设计图集《钢结构设计制图深度和表示方法》03G102 的相关规定，施工详图总说明是对钢结构加工制作和现场安装需强调的技术条件和对施工安装的相关要求；构件布置图为构件在结构布置图的编号，包括构件编号原则、构件编号和构件表；构件详图为构件及零部件的大样图以及材料表；安装节点主要表明构件与外部构件的连接形式、连接方法、控制尺寸和有关标高等。

钢结构施工详图设计除符合结构设计施工图外，还要满足其他相关技术文件的要求，主要包括钢结构制作和安装工艺技术要求，以及钢筋混凝土工程、幕墙工程、机电工程等与钢结构施工交叉施工的技术要求。

3、临时措施在施工期间为了满足施工需求和保证工程安全而设置的一些必要的构造或临时零部件和杆件，如吊装孔、连接板、辅助构件等。

4、抗滑移系数高强度螺栓连接中,使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。

5、预变形为了使施工完成后的结构或构件达到设计几何定位的控制目标,预先进行的初始变形设置.6、预拼装为检验构件形状和尺寸是否满足质量要求而预先进行的试拼装。

7、高强度螺栓连接副高强度螺栓和与之配套的螺母垫圈的总称。

8、焊钉（栓钉）焊接将焊钉(栓钉)一端与板件（或管件)表面接触通电引弧待接触面熔化后给焊钉（栓钉)一定压力完成焊接的方法。

多层钢框架构造及施工图识读一、多层钢框架基本知识多层钢框架结构体系是指沿房屋的纵向与横向均采用框架作为承重和抵抗侧力的主要构件所形成的结构体系。

该体系类似于钢筋混凝土框架体系，不同的是将混凝土梁、柱改为钢梁和钢柱。

钢框架结构体系刚度比较均匀，质量较轻，对地震作用不敏感，且具有较好的延性，是一种较好的抗震结构形式。

钢柱截面可选用宽翼缘热轧H 型钢、焊接H 型钢、圆钢管、冷弯方钢管、焊接方钢管及圆形和方形钢管混凝土截面各种形式；钢梁通常采用窄翼缘热轧H 型钢、焊接H 型钢等截面形式。

钢梁与钢柱通常采用柱贯通式的刚性连接，主梁、次梁采用铰接；柱脚形式可采用埋入式或外包式刚性柱脚。

楼板可采用现浇混凝土楼板或压型钢板组合楼板，并通过栓钉与钢梁可靠连接。

二、多层框架识图多层框架钢结构施工图主要包括钢结构设计说明、钢柱及柱脚平面布置图、各层结构平面布置图、节点详图等。

1.钢结构设计说明钢结构设计说明主要包括工程概况、设计依据、设计荷载、结构设计、材料的选用、制作与安装、防腐防火处理要求及其他需要说明的事项等内容（图7-37）。

（1）工程概况：主要包括建筑功能、平面尺寸、高度、柱网、主体结构体系等，由此可以大体了解建筑的整体情况。

（2）设计依据：主要包括甲方的设计任务书，现行国家、行业和地方规范与规程及标准图集等，施工时也必须以此为依据。

（3）设计荷载：主要包括楼面不同位置，屋面的恒载、活载、风荷载、雪荷载及抗震设防烈度等有关参数。

在后期使用过程中不得改变建筑使用功能。

（4）结构设计：结构设计中主要包括结构使用年限、安全等级和结构计算原则、结构布置及主要节点构造，由此可以了解结构的整体情况。

（5）材料的选用：主要包括钢材、螺栓、焊条、锚栓、栓钉等有关材料的强度等级及应符合的有关标准等。

在材料采购时必须以这些作为依据和标准进行。

图7-3 7 多层钢结构框架设计说明（6）制作与安装：主要包括切割、制孔、焊接等方面的有关要求和验收的标准，以及运输与安装过程中要注意的事项和应满足的有关要求。

钢结构工程施工图的识读方法一、施工图的分类与编排顺序1.施工图的分类一套完整的施工图按各专业内容不同，包括以下几方面内容：（1）图纸目录。

说明各专业图纸的名称、张数和图号顺序，其目的是为了便于找图纸。

（2）设计说明。

主要说明工程概况和设计依据。

包括建筑面积、工程造价，有关的地质、水文、气象资料，建筑标准、荷载等级、抗震要求，采暖通风及照明要求，主要施工技术和材料使用等。

（3）建筑施工图（简称建施）。

它的基本图纸包括总平面图，建筑平、立、剖面图等；它的建筑详图包括墙身剖面图、浴厕详图、楼梯详图、门窗详图及门窗表，以及各种装修、构造做法、说明等。

在建筑施工图的标题栏内均注写建施××号，可供查阅。

（4）结构施工图（简称结施）。

它的基本图纸包括：基础平面图、屋顶结构平面图、楼层结构平面图、楼梯结构详图等；它的结构详图有：基础详图，梁、板、柱等构件详图及节点详图等。

在结构施工图的标题内均注写结施××号，可供查阅。

（5）设别施工图（简称设施）。

设备施工图包括三部分专业图纸：1给排水施工图。

主要表达给水排水管道的不知何设备安装。

图纸包括平面图、系统图、详图等。

2采暖通风施工图。

主要表达供暖通风的布置和设备的安装。

图纸包括平面图、系统图、安装详图等。

3电气施工图。

主要表达电气线路布置和接线原理图。

图纸包括平面图、系统图、接线原理图以及详图等。

在这些图纸的标题栏内分别注写水施××号，暖施××号，电施××号，以便查阅。

2.施工图的编排顺序《房屋建筑制图统一标准》（GB/T50001-2001）对工程施工图的编排顺序做了如下规定，“工程图纸应按照专业顺序编排。

一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……各专业的图纸，应该按图纸内容的主次关系，逻辑关系，有序排列。

”二、建筑施工图的识读1.总平面图的识读将拟建工程四周一定范围内的拟建、新建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出来的图样，称为总平面图。

钢结构识图基础一、施工图基本知识在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设和施工详图设计两个阶段。

设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。

设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。

它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。

内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。

施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。

内容包括：构件安装布置图、构件详图等。

1．制图标准有关规定（1）线型在结构施工图中图线的宽度b通常为2．Omm、1．4mm、O．7mm、O．5mm、O．35mm，当选定基本线宽度为b时，则粗实线为b、中实线为O．5b、细实线为O．25b。

在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。

各种线型及线宽所表示的内容如表（2）构件名称的代号二、剖面符号和断面符号1. 断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2. 剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

看物的方向是从粗线朝文字的方向看。

粗线表示人的眼睛，文字表示看的朝向。

三、索引符号及节点符号1. 不带剖视方向的索引左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。

中的字母a 表示参看节点，底下的“—”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。

钢结构建筑工程施工图一、概述钢结构建筑是指以钢材作为主要结构材料，采用焊接、螺栓连接或铆接方法进行组装的建筑。

钢结构建筑具有承载能力强、抗震性能好、造价较低等优点，广泛应用于高层建筑、桥梁、厂房等工程中。

本文将为大家介绍钢结构建筑工程施工图的编制和要点。

二、施工图的编制1. 施工图种类钢结构建筑工程的施工图主要包括总平面布置图、结构图、节点图、构件图、连接图等内容。

总平面布置图是整个建筑物的平面布置，包括建筑物的外形、内部空间分割、构件分布等情况。

结构图是具体构件的细部图纸，包括构件的形状、尺寸、配筋等参数。

节点图是构件的连接细部图，包括各种连接件的设计和安装方法。

构件图是各单元构件的制作图纸，包括单元构件的制作尺寸、材料要求等内容。

连接图是构件之间的连接细部图，包括各种连接方式的设计和详细要求。

2. 施工图的编制要点（1）符合设计要求。

施工图必须完全符合设计要求，包括结构形式、尺寸要求、材料要求等内容。

对于设计图纸的任何修改和调整，必须在设计单位的指导下进行。

（2）技术标准一致。

施工图的制定必须符合国家建筑规范和相关技术标准要求，确保建筑物的质量和安全性。

（3）清晰明了。

施工图必须清晰明了，便于施工人员理解和操作。

线条要精细，文字要清晰，尺寸要准确。

（4）合理规范。

施工图的布置要合理规范，尺寸、标注、符号要统一规范，避免混淆和错误。

（5）详细全面。

施工图必须详细全面，包括建筑物的所有构件和连接部位，保证施工过程中不会出现遗漏或错误。

三、施工图的内容钢结构建筑工程施工图的内容包括但不限于以下几个方面：1. 总平面布置图总平面布置图是整个建筑物的平面布置，包括建筑物的外形、内部空间分割、构件分布等情况。

总平面布置图要清晰明了，标注尺寸和主要构件。

2. 结构图结构图是具体构件的细部图纸，包括构件的形状、尺寸、配筋等参数。

结构图要包括建筑物的所有主要结构构件，标注尺寸和数量。

3. 节点图节点图是构件的连接细部图，包括各种连接件的设计和安装方法。

第一讲钢结构基本知识设计规范、一般术语、识图的一般方法概述：阅读钢结构施工详图的步骤1）仔细阅读图纸目录。

对于一套完整的施工图，在详细看图前，可先将图纸目录仔细阅读一遍，了解整套图的大致内容。

大致了解这套图样包括多少构件，属于什么系统。

2）按照设计总说明、构件布置图、构件详图、节点详图的顺序进行读图。

从布置图中可了解到构件的类型及定位等情况，构件的类型由构件代号、编号表示，定位主要是由轴线和标高确定。

节点详图主要表示了构件与构件之间各个连接节点的情况，如墙梁与柱连接节点、系杆与柱的连接、支撑的连接等，用这些详图反应节点连接的方式及细部尺寸等。

阅读钢结构施工详图的步骤一般为：“由大到小看、由粗到细看、图样与说明对照看、布置详图结合看”。

只有掌握了正确的看图方法，读懂每张施工图，做到心中有数，才能明确设计内容，领会设计意图，便于计算工程图纸量。

1.2 各种建筑钢材的性能和表示方法1.2.1碳素结构钢的品种和牌号钢的牌号有四部分组成：Q235B1、Q——代表屈服强度的字母；2、屈服点的数值——195、215、235、275、295、345、170 、420、460等；3、质量等级符号——A、B、C、D四个等级(碳素结构钢)A、B、C、D、E五个等级（低合金高强度结构钢）4、脱氧方法符号——F代表沸腾钢、b代表半镇静钢、z代表镇静钢、Tz代表特殊镇静钢,一般钢材都是镇静钢。

（二）低合金高强度结构钢常用钢材为Q345B，或者是Q345C等钢材。

主要用于钢结构某些节点或用作连接件。

建筑结构用钢板高性能建筑结构钢材(GJ钢)，牌号由以下组成：1、Q——代表屈服强度的字母；2、屈服点的数值；3、代表高性能建筑结构用钢的汉语拼音字母GJ；4、质量等级符号——B、C、D、E四个等级对于厚度方向性能钢板，在质量等级后面加上厚度方向性能级别（Z15、Z25、Z35 ）。

适用于建造高层建筑结构、大跨度结构及其他重要建筑结构。
