钢结构施工图构件代

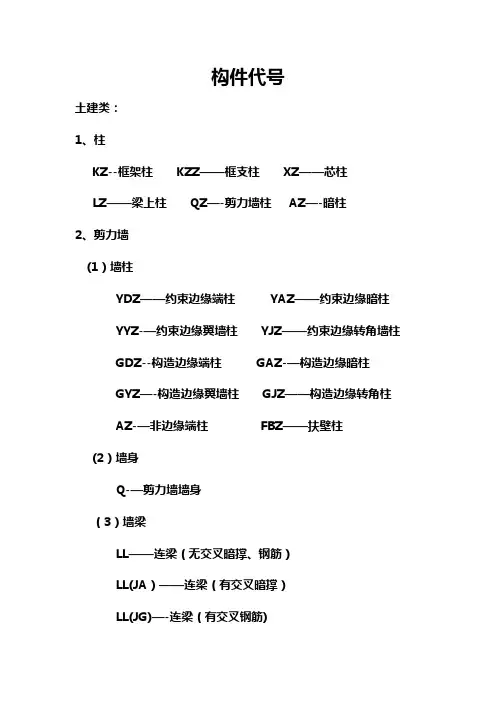

构件代号土建类:1、柱KZ—框架柱KZZ - -框支柱XZ芯柱LZ——梁上柱QZ剪力墙柱AZ暗柱2、剪力墙(1)墙柱Y DZ- -约束边缘端柱YAZ —约束边缘暗柱YYZ ——约束边缘翼墙柱Y JZ—约束边缘转角墙柱GDZ- 构造边缘端柱GAZ —-构造边缘暗柱GYZ ——构造边缘翼墙柱GJZ —构造边缘转角柱AZ——非边缘端柱FBZ —扶壁柱(2)墙身Q――剪力墙墙身(3)墙梁LL ――连梁(无交叉暗撑、钢筋)LL(JA)――连梁(有交叉暗撑)LL(JG)――连梁(有交叉钢筋)框架柱或框支柱的 根部标咼系指基础顶面标咼；芯柱的根部标高系指根据结构实际需要而定的起始位置标高 梁上柱的根部标高系指梁顶面标高剪力墙上柱的根部标高分两种：当柱纵筋锚固在墙顶部时其根部 标咼为墙顶面标咼；当柱与剪力墙重叠一层时其根部标咼围墙顶面往 下一层的结构层楼面标高AL ——暗梁 BKL ——边框梁 (4)墙洞 JD ——矩形洞口 3、梁KL — -楼层框架梁 KZL - -框支梁 XL — -悬挑梁 ZKL - -一折梁YD ――圆形洞口WKL ――屋面框架梁 L ――非框架梁 JZL ――井字梁b*h、当连梁无斜向交叉暗撑时，注写：墙梁编号、墙梁截面尺寸墙梁箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差的具体数值。

325应注写以下内容：墙梁编号、墙梁所在楼层号、墙梁顶面标高高差，系指相对墙梁墙梁所在结构层楼面标高的高差值，高于者为正值，低于则为负值，无高差时不注；墙梁截面尺寸b*h，上部纵筋、下部纵筋和箍筋的具体数值当连梁设有斜向交叉暗撑时【代号为LL(JC)XX且连梁截面宽度不小于400】，注写一根暗撑的全部纵筋，并标注X2表明有两根暗撑相互交叉，以及箍筋的具体数值(用斜线分割斜向交叉暗撑箍筋加密区与非加密区的不同间距)。

暗撑截面尺寸按构造确定，并按标准构造详图施工，设计不注。

钢构类：GJ ―-钢架YC —-一隅撑―GJZ —钢架柱T——拉条GJL —刚架梁CG —撑杆TL ――-托梁HJ —桁架LT—檩条FHB —复合板—QL—墙梁GTG - 檐沟GLT - -刚性檩条DJ —-地脚螺栓WLT - -—屋脊檩条SC ——水平支撑ZC —柱间支撑GXG - 刚性系杆YXB - 压型金属板SQZ - 山墙柱XT -- -斜拉条MZ —门边柱ML —门上梁GJ30 —1”：跨度为30m的门式钢架，编号为1号。

常用构件代号序号名称代号序号名称代号序号名称代号1 板 B 19 圈梁QL 37 承台CT2 屋面板WB 20 过梁GL 38 设备基础SJ3 空心板KB 21 连系梁LL 39 桩ZH4 槽行板CB 22 基础梁JL 40 挡土墙DQ5 折板ZB 23 楼梯梁TL 41 地沟DG6 密肋板MB 24 框架梁KL 42 柱间支撑DC7 楼梯板TB 25 框支梁KZL 43 垂直支撑ZC8 盖板或沟盖板GB 26 屋面框架梁WKL 44 水平支撑SC9 挡雨板或檐口板YB 27 檩条LT 45 梯T10 吊车安全走道板DB 28 屋架WJ 46 雨篷YP11 墙板QB 29 托架TJ 47 阳台YT12 天沟板TGB 30 天窗架CJ 48 梁垫LD13 梁L 31 框架KJ 49 预埋件M14 屋面梁WL 32 刚架GJ 50 天窗端壁TD15 吊车梁DL 33 支架ZJ 51 钢筋网W16 单轨吊DDL 34 柱Z 52 钢筋骨架G17 轨道连接DGL 35 框架柱KZ 53 基础J18 车挡CD 36 构造柱GZ 54 暗柱AZ1、什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值。

一般用小数表示。

2、什么是建筑密度？答：建筑密度是项目总占地基地面积与总用地面积的比值。

一般用百分数表示。

3、什么是绿地率（绿化率）？答：绿地率是项目绿地总面积与总用地面积的比值。

一般用百分数表示。

4、什么是日照间距？答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。

日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。

5、建筑物与构筑物有何区别？答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。

6、什么是建筑“三大材”？答：建筑“三大材”指的是钢材、水泥、木材。

构件代号土建类：1、柱KZ--框架柱KZZ——框支柱XZ——芯柱LZ——梁上柱QZ—-剪力墙柱AZ—-暗柱2、剪力墙(1）墙柱YDZ——约束边缘端柱YAZ——约束边缘暗柱YYZ-—约束边缘翼墙柱YJZ——约束边缘转角墙柱GDZ--构造边缘端柱GAZ-—构造边缘暗柱GYZ—-构造边缘翼墙柱GJZ——构造边缘转角柱AZ-—非边缘端柱FBZ——扶壁柱(2）墙身Q-—剪力墙墙身（3）墙梁LL——连梁（无交叉暗撑、钢筋）LL(JA）——连梁（有交叉暗撑）LL(JG)—-连梁（有交叉钢筋)AL——暗梁BKL——边框梁（4)墙洞JD——矩形洞口YD——圆形洞口3、梁KL——楼层框架梁WKL-—屋面框架梁KZL-—框支梁L——非框架梁XL--悬挑梁JZL——井字梁ZKL——折梁框架柱或框支柱的根部标高系指基础顶面标高；芯柱的根部标高系指根据结构实际需要而定的起始位置标高梁上柱的根部标高系指梁顶面标高剪力墙上柱的根部标高分两种:当柱纵筋锚固在墙顶部时其根部标高为墙顶面标高;当柱与剪力墙重叠一层时其根部标高围墙顶面往下一层的结构层楼面标高当连梁无斜向交叉暗撑时，注写:墙梁编号、墙梁截面尺寸b*h、墙梁箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差的具体数值.3.2.5应注写以下内容：墙梁编号、墙梁所在楼层号、墙梁顶面标高高差,系指相对墙梁墙梁所在结构层楼面标高的高差值，高于者为正值，低于则为负值，无高差时不注;墙梁截面尺寸b＊h，上部纵筋、下部纵筋和箍筋的具体数值当连梁设有斜向交叉暗撑时【代号为LL(JC)XX且连梁截面宽度不小于400】，注写一根暗撑的全部纵筋，并标注X2表明有两根暗撑相互交叉，以及箍筋的具体数值（用斜线分割斜向交叉暗撑箍筋加密区与非加密区的不同间距).暗撑截面尺寸按构造确定，并按标准构造详图施工，设计不注.钢构类:GJ——钢架YC——隅撑GJZ——钢架柱T--拉条GJL——刚架梁CG——撑杆TL—-托梁HJ——桁架LT——檩条FHB--复合板QL—-墙梁GTG—-檐沟GLT——刚性檩条DJ-—地脚螺栓WLT——屋脊檩条SC--水平支撑ZC——柱间支撑GXG-—刚性系杆YXB——压型金属板SQZ—-山墙柱XT——斜拉条MZ—-门边柱ML——门上梁“GJ30—1”：跨度为30m的门式钢架，编号为1号。

常用构件代号名称代号名称代号名称代号:所谓屋面梁，顾名思义，就是指用在屋面的框架梁。

但是严格定义的话，应该这样：在框架梁柱节点处，如果此处为框架柱的顶点，框架柱不再向上延伸，那么这个节点处的框架梁做法就应该按照屋面框架梁的节点要求来做；如果框架柱继续向上延伸的话，不论该梁是否处于屋面，都应该按照一般框架梁的节点来做。

其实区别就在于：屋面框架梁的节点一般是Γ 形的，一般框架梁的节点就是├ 形的。

这两种做法节点构造不同，详见平法图集QZ:墙柱就是和墙融为一体的柱子，由梁板传来的屋盖、楼盖上的活、恒荷载，它可以通过墙柱基础传到地基GJ:钢结构是以钢材制作为主建筑结构类型之一。

钢材的特点刚度大，故用于建造大跨度和超物特别适宜；材料匀质性和各向性体，最符合一般工程力学的基韧性好，可有较大变形，能很好建筑工期短；其工业化程度高，高的专业化生产；加工精度高、效故可用于建造气罐、油罐和变压火性和耐腐性较差。

主要用于重架、受动力荷载作用的厂房结构电视塔和桅杆结构、桥梁和库等超高层建筑等。

钢结构今后应研大提高其屈服点强度；此外要轧例如H型钢（又称宽翼缘型钢）钢板等以适应大跨度结构和超高钢结构又分轻钢和重钢把这种柱子称为“梁上柱”，代号为LZ。

支承梁上柱的梁（框架梁或非框架梁），一般称为“托柱梁”。

单轨吊车梁DDL 板 B地沟DG:地沟分明和暗两种，一般的，暗沟：大部分用在车库居多水房间或者重要房间，地沟盖板L:由支座支承，承受的外力以横向力和剪力为主，以弯曲为主要变形的构件称为梁.地梁:QL:圈梁是指在房屋的基础上部的连续的钢筋混凝土梁也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

KB:空心板(kong xing ban) hollowslab，建筑专业术语（KB），混凝土浇筑而成。

将板的横截面做成空心的称为空心板。

空心板较同跨径的实心板重量轻，运输安装方便，建筑高度又较同跨径的T梁小，因之小跨径桥梁中使用较多。

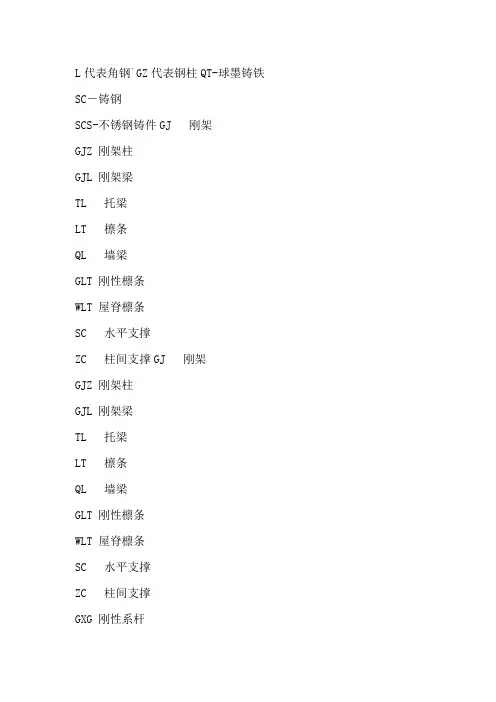

L代表角钢`GZ代表钢柱QT-球墨铸铁SC－铸钢
SCS-不锈钢铸件GJ 刚架
GJZ 刚架柱
GJL 刚架梁
TL 托梁
LT 檩条
QL 墙梁
GLT 刚性檩条
WLT 屋脊檩条
SC 水平支撑
ZC 柱间支撑GJ 刚架
GJZ 刚架柱
GJL 刚架梁
TL 托梁
LT 檩条
QL 墙梁
GLT 刚性檩条
WLT 屋脊檩条
SC 水平支撑
ZC 柱间支撑
GXG 刚性系杆
YXB 压型金属板SQZ 山墙柱
XT 斜拉条MZ 门边柱ML 门上梁YC 隅撑
T 拉条
CG 撑杆
HJ 桁架
FHB 复合板GXG 刚性系杆YXB 压型金属板SQZ 山墙柱
XT 斜拉条MZ 门边柱ML 门上梁YC 隅撑
T 拉条
CG 撑杆
HJ 桁架
FHB 复合板
GJ钢架
GL钢架梁或GJL钢架梁
GZ钢架柱或GJZ钢架柱
XG系杆
SC水平支撑
YC隅撑
ZC柱间支撑
LT檩条
TL托梁
QL墙梁
GLT刚性檩条
WLT屋脊檩条
GXG刚性系杆
YXB压型金属板
SQZ山墙柱
XT斜拉条
MZ门边柱
ML门上梁
T拉条
CG撑杆
HJ桁架
FHB复合板
YG：压杆或是圆管（从材料表中分别）
XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条。
