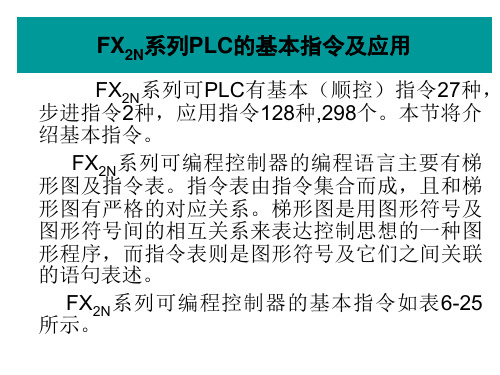

FX2N 基本指令一输入输出指令符号功能梯形图表示LD(取) 取常开触点与母线相连┤┝LDI(取反) 取常闭触点与母线相连┤/┝LDP(取上升沿指令) 取常开触点的上升沿相指令┤↑┝LDF(取下降沿指令) 取常开触点的下降沿指令┤↓┝OUT(输出) 线圈驱动─( )二触点串联指令符号功能梯形图表示AND(与) 取常开触电串联连接┤┝┤┝ANDI(与非) 常闭触点串联连接┤/┝┤/┝ANDP 上升沿检测串联指令┤┝┤↑┝AND 下降沿检测串联指令┤┝┤↓┝OR(或) 常开触点并联连接∣─┤┝─∣∣─┤┝─∣ORI(或非) 常闭触点并联连接∣─┤/┝─∣∣─┤/┝─∣三电路块并联和串联指令符号功能梯形图表示ORB(块或) 电路块并联连接∣─┤┝┤┝┤┝∣∣─┤┝┤┝┤┝∣ANB(块与) 电路块串联连接∣┤┝∣┤┝∣∣┤┝┤┤┝∣四置位与复位指令符号功能梯形图表示SET(置位) 动作保持线圈指令┝┤┝[SET YMS] RST(复位) 动作保持清除线圈指令∣┤┝[RST YMS]五脉冲指令符号功能梯形图PLS(上升沿脉冲) 上升沿检测线圈指令∣─┤┝[PLS YM] PLF(下降沿脉冲) 下降沿检测线圈指令∣─┤┝[PLF YM]六主控指令符号功能梯形图表示MC(主控) 公用串行接点线圈指令[MC N0 MY]MCR(主控复位) 公用串行接点接点解除指令[MCR N0 MY]七进栈读栈出栈指令符号功能梯形图表示MPS(进栈) 运算存储MRD(读出) 读出存储MRD(读出) 读出存储或复位八PLC逻辑反.空操作与结束指令(INV NOP END)符号功能梯形图表示INV(取反) 运算结果的反向─━∕━━NOP(无) 空操作END(结束) 程序结束[END]FX2N系列PLC的功能指令表分类FNC N0. 指令助记符功能说明程0 0 CJ 条件跳转序0 1 CALL 子程序调用流0 2 SRET 子程序返回程0 3 IRET 中断返回0 4 EI 允许中断0 5 DI 禁止中断0 6 FEND 主程序结束0 7 WDT 监孔定时器刷新0 8 FOR 循坏的起点与次数0 9 NEXT 循环的终点传 1 0 CMP 比较1 1 ZCP 区间比较送12 MOV 传送1 3 SMOV 位传送与 1 4 CML 取反传送1 5 BMOV 成批传送比 1 6 FMOV 多点传送1 7 XCH 数据交换较 1 8 BCD 二进制转BCD码1 9 BIN BCD码转二进制算 2 0 ADD 二进制加法运算术 2 1 SUB 二进制减法运算逻 2 2 MUL 二进制乘法运算辑 2 3 DIV 二进制除法运算运 2 4 INC 二进制加1运算算 2 5 DEC 二进制减1运算2 6 W AND 字逻辑与2 7 WOR 字逻辑或2 8 WXOR 字逻辑异或2 9 NEG 求二进制补码循 3 0 ROR 循坏右移环 3 1 ROL 循坏左移与 3 2 RCR 带进位右移位 3 3 RCL 带进位左移移 3 4 SFTR 位右移3 5 SFTL 位左移3 6 WSFR 字右移3 7 WSFL 字左移3 8 SFWR FIFO([先入先出)写入3 9 SFRD FIFO([先入先出)读出数 4 0 ZRST 区间复位据 4 1 DECO 解码处 4 2 ENCO 编码理 4 3 SUM 统计ON位数4 4 BON 查询位状态4 5 MEAN 求平均值4 6 ANS 报警器置位4 7 ANR 报警器复位4 8 SQR 求平方根4 9 FLT 整数与浮点数转换高 5 0 REF 输入输出刷新速 5 1 REFF 输入滤波时间调整处 5 2 MTR 矩阵输入理 5 3 HSCS 比较置位(高速记数)5 4 HSCR 比较复位(高速记数)5 5 HSZ 区间比较(高速记数)5 6 SPD 速度检测5 7 PLSY 指定频率脉冲输出5 8 PWM 脉宽调制输出5 9 PLSR 带加减速脉冲输出方 6 0 IST 状态初始化便 6 1 SER 数据查找指 6 2 ABSD 凸轮控制(绝对式) 令 6 3 INCD 凸轮控制(增量式)6 4 TTMR 示教定时器6 5 STMR 特殊定时器6 6 ALT 交替输出6 7 RAMP 斜波信号6 8 ROTC 旋转工作台控制6 9 SORT 列表数据排序外7 0 TKY 10键输入部7 1 HKY 16键输入I/O 7 2 DSW BCD数字开关输入7 3 SEGD 七段码译码7 4 SEGL 七段码分时显示7 5 ARWS 方向开关7 6 ASC ASCII码转换7 7 PR ASCII码打印输出7 8 FROM BFM读出7 9 TO BFM写入8 0 RS 串行数据传送8 1 PRUN 八进制位传送8 2 ASCI 十六进制数转换成A SCII码8 3 HEX ASCII码转换成十六进制数8 4 CCD 校验8 5 VRRD 电位器变量输入8 6 VRSC 电位器变量区间8 7 - -8 8 PID PID运算8 9 - -浮 1 1 0 ECMP 二进制浮点数比较点 1 1 1 EZCP 二进制浮点数区间比较数 1 1 8 EBCD 二进制浮点数→十进制浮点数运 1 1 9 EBIN 十进制浮点数→二进制浮点数算 1 2 0 EADD 二进制浮点数加法1 2 1 EUSB 二进制浮点数减法1 2 2 EMUL 二进制浮点数乘法1 2 3 EDIV 二进制浮点数除法1 2 7 ESQR 二进制浮点数开平方1 2 9 INT 二进制浮点数→二进制整数1 3 0 SIN 二进制浮点数sin运算1 3 1 COS 二进制浮点数cos运算1 32 TAN 二进制浮点数tan运算交换 1 4 7 SW AP 高低字节交换定 1 5 5 ABS ABS当前值读取位 1 5 6 ZRN 原点回归1 5 7 PLSY 可变速的脉冲输出1 5 8 DRVI 相对位置控制1 5 9 DRV A 绝对位置控制时 1 6 0 TCMP 时钟数据比较钟 1 6 1 TZCP 时钟数据区间比较运 1 6 2 TADD 时钟数据加法算 1 6 3 TSUB 时钟数据减法1 6 6 TRD 时钟数据读出1 6 7 TWR 时钟数据写入1 6 9 HOUR 记时仪外 1 7 O GRY 二进制数→格雷码围 1 7 1 GBIN 格雷码→二进制1 7 6 RD3A 模拟量模块(FX0N-3A)1 7 7 WR3A 模拟量(FX0N-3A)XIE写入触 2 2 4 LD= (S1)=(S2)时起始触点接通点 2 2 5 LD> (S1>S2)时起始触点接通比 2 2 6 LD< (S1<S2)时起始触点接通较 2 2 8 LD<> (S1<>S2)时起始触点接通2 2 9 LD≤ (S1≤S2)时起始触点接通2 3 0 LD≥(S1≥S2)时起始触点接通2 3 2 AND= (S1=S2)时串联触点接通2 3 3 AND> (S1>S2)时起串联触点接通2 3 4 AND< (S1<S2)时串联触点接通2 3 6 AND<> (S1<>S2)时起串联触点接通2 3 7 AND≤(S1≤S2)时起时串联触点接通2 3 8 AND≥(S1≥S2)时串联触点接通2 4 0 OR= (S1=S2)时并联触点接通2 4 1 OR> (S1>S2)时并联触点接通2 4 2 OR< (S1=S2)时并联触点接通2 4 4 OR<> (S1<>S2)时并联触点接通2 4 5 OR≤(S1≤S2)时并联触点接通2 4 6 OR≥(S1≤S2)时并联触点接通。
三菱fx2n编程及应用三菱FX2N编程及应用介绍三菱FX2N是一款由三菱电机公司推出的可编程逻辑控制器（PLC）。
它在自动化控制领域广泛应用，具有强大的功能和稳定的性能。
本文将重点介绍三菱FX2N的编程及应用相关内容。
一、FX2N编程概述FX2N采用ladder diagram（梯形图）编程语言，这是一种类似于电气接线图的图形化编程方式。
它使得程序编写者能够直观地描述控制逻辑，并通过连接不同的逻辑元件来实现控制功能。
1.1 基本指令集FX2N提供了丰富的指令集，可以满足不同的应用需求。
基本指令包括：逻辑指令、计数/定时器指令、运算指令、移位指令等。
根据具体的控制需求，程序员可以选择合适的指令组合来实现控制逻辑。
1.2 编程软件三菱提供了FX-PCS/WIN软件，用于FX系列PLC的编程。
该软件界面简洁，易于使用，并提供了丰富的功能模块，如在线监控、调试等。
程序员可以在软件中进行图形化编程，然后通过串口或以太网与FX2N进行通讯。
1.3 编程步骤编写FX2N程序的一般步骤如下：（1）确定控制需求：根据实际应用需求，确定需要实现的控制功能。
（2）设计程序架构：根据控制需求，设计程序的结构和逻辑。
（3）编写程序代码：使用FX-PCS/WIN软件进行编程，按照程序架构，通过拖拽和连接不同的指令元件来完成编程。
（4）上传程序：将编写好的程序上传到FX2N，可通过串口或以太网与PLC进行通讯。
（5）设置PLC参数：根据实际应用需求，设置PLC的输入输出口、定时器、计数器等参数。
（6）在线调试：通过FX-PCS/WIN软件对PLC程序进行在线监控和调试，确保程序的正确性和稳定性。
二、FX2N应用实例FX2N作为一种功能强大的PLC，广泛应用于各种自动化控制系统中。
以下是几个FX2N应用实例的介绍：2.1 自动化生产线控制FX2N可以用于控制自动化生产线上的各个设备，如机床、输送带、机械手等。
通过编写合适的控制程序，可以实现生产线上设备之间的协调运行，提高生产效率和质量。
