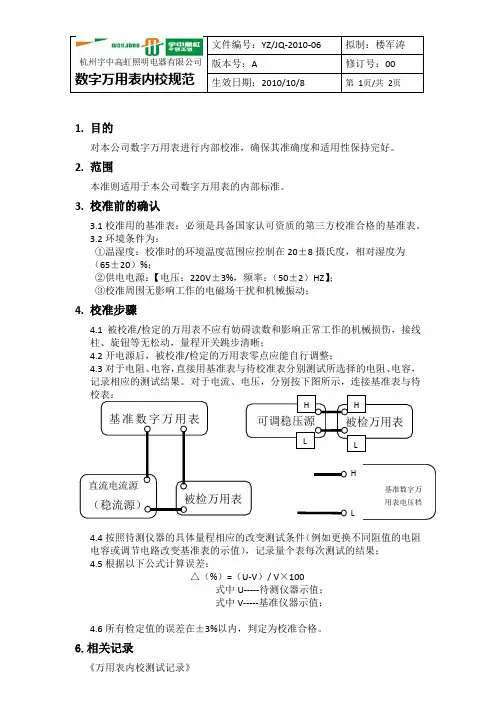

数字万用表内校规范
1.目的
对本公司数字万用表进行内部校准，确保其准确度和适用性保持完好。
2.范围
本准则适用于本公司数字万用表的内部标准。
3.校准前的确认
3.1校准用的基准表：必须是具备国家认可资质的第三方校准合格的基准表。
3.2环境条件为：
①温湿度：校准时的环境温度范围应控制在20±8摄氏度，相对湿度为
（65±20）%；
②供电电源：【电压：220V±3%，频率：（50±2）HZ】；
③校准周围无影响工作的电磁场干扰和机械振动；
4.校准步骤
4.1被校准/检定的万用表不应有妨碍读数和影响正常工作的机械损伤，接线
柱、旋钮等无松动，量程开关跳步清晰；
4.2开电源后，被校准/检定的万用表零点应能自行调整；
4.3对于电阻、电容，直接用基准表与待校准表分别测试所选择的电阻、电容，
记录相应的测试结果。
对于电流、电压，分别按下图所示，连接基准表与待
4.4按照待测仪器的具体量程相应的改变测试条件（例如更换不同阻值的电阻
电容或调节电路改变基准表的示值），记录量个表每次测试的结果；
4.5根据以下公式计算误差：
△（%）=（U-V）/ V×100
式中U-----待测仪器示值；
式中V-----基准仪器示值；
4.6所有检定值的误差在±3%以内，判定为校准合格。
6.相关记录
《万用表内校测试记录》
数字万用表内校规范
万用表内校测试记录
测试记录：。

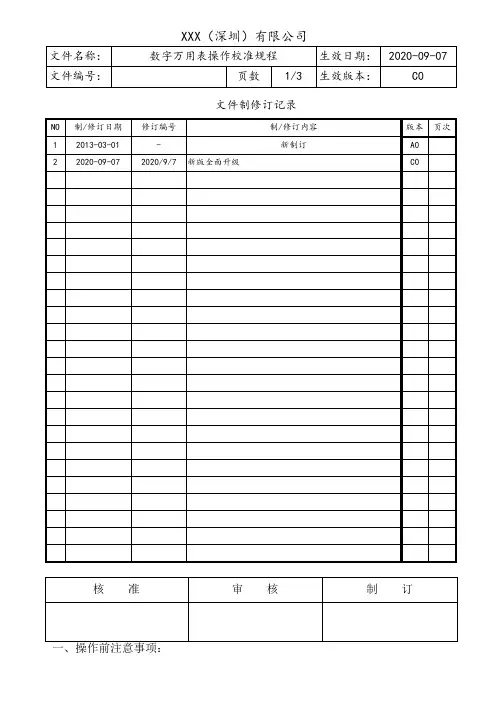

文件制修订记录一、目的按规程正确校准仪器，保证仪器校准结果的准确性。
二、本规程参照的技术依据本规范参考JJF 1071-2010《国家计量校准规范编写规则》、JJF 1001-2011 《通用计量术语及定义》、JJF 1059.1-2012《测量不确定度评定与表示》、编制。
三、适用范围本规程适用于公司内部数字万用表校准。
四、校准条件4.1 标准仪器：外校合格的高精度数字多用表；4.2 校准环境：温度为（25±5）℃；湿度为（40-80） %RH；校准用电源电压：220V±3%，（50±2）Hz；周围无影响工作的电磁场干扰及机械振动等。
五、校准作业程序：5.1 通用外观条件检查被检定的万用表不应有妨碍读数和影响正常工作的机械损伤，接线槽、接线柱、开关、旋钮等无松动，量程开关跳步清晰；通电进行一般性能应正常。
5.2 技术指标先将被检数字万用表与可调电压源、基准表连接好，连接示意图如图1所示。
图1 交/直流电压校准连接图将可调电压源、基准表及被检定数字万用表均调至直流电压档，在被检定数字万用表量程内，调节可调电压源，选取五个（含）以上直流电压，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《校准报告》中。
5.4 交流电压档校准如图1连接示意图所示，调节可调电压源、基准表与被检数值万用表至交流电压档，在被检定数字万用表量程范围内，调节可调电压源，选取五个频率为50Hz 的交流电压，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《校准报告》中。
5.5 直流电流档校准先将被检数字万用表与可调电流源、基准表连接好，连接示意图如图2所示。
图2 交/直流电流校准连接图将可调电流源、基准表及被检定数字万用表均调至直流电流档，在被检定数字万用表量程内，调节可调电流源，选取五个直流电流，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《校准报告》中。

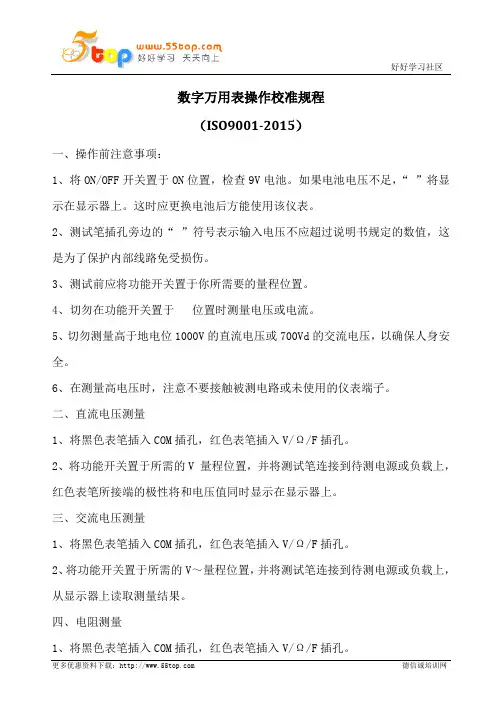

文件制修订记录1、将ON/OFF开关置于ON位置，检查9V电池。
如果电池电压不足，“”将显示在显示器上。
这时应更换电池后方能使用该仪表。
2、测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值，这是为了保护内部线路免受损伤。
3、测试前应将功能开关置于你所需要的量程位置。
4、切勿在功能开关置于位置时测量电压或电流。
5、切勿测量高于地电位1000V的直流电压或700Vd的交流电压，以确保人身安全。
6、在测量高电压时，注意不要接触被测电路或未使用的仪表端子。
二、直流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
2、将功能开关置于所需的V 量程位置，并将测试笔连接到待测电源或负载上，红色表笔所接端的极性将和电压值同时显示在显示器上。
三、交流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
2、将功能开关置于所需的V～量程位置，并将测试笔连接到待测电源或负载上，从显示器上读取测量结果。
四、电阻测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
2、将功能开关置于所需的Ω量程位置，将表笔并接到被测电阻上，从显示器上读取测量结果。
五、直流电流测量1、将黑色表笔插入COM插孔，当被测电流不超过200mA时，红色表笔插入mA 插孔。
如果被测电流在200mA和20A之间，则将红色表笔插入A插孔。
2、将功能开关置于所需的 A 量程位置，并将测试笔串联接入到待测负载上，电流值显示的同时将显示红表笔连接的极性。
六、交流电流测量1、将黑色表笔插入COM插孔，当被测电流不超过200mA时，红色表笔插入mA 插孔。
如果被测电流在200mA和20A之间，则将红色表笔插入A插孔。
2、将功能开关置于所需的A～量程位置，并将测试表笔串联接入到待测负载上，从显示器上读取测量结果。
校准方法：一、将ON/OFF开关置于ON位置，黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
二、将功能开关置于20V档，黑色表笔接入2V标准电池的负极，红色表笔接入标准电池的正极。
数字万用表内校规范
1.目的
对本公司数字万用表进行内部校准，确保其准确度和适用性保持完好。
2.范围
本准则适用于本公司数字万用表的内部标准。
3.校准前的确认
3.1校准用的基准表：必须是具备国家认可资质的第三方校准合格的基准表。
3.2环境条件为：
①温湿度：校准时的环境温度范围应控制在20±8摄氏度，相对湿度为
（65±20）%；
②供电电源：【电压：220V±3%，频率：（50±2）HZ】；
③校准周围无影响工作的电磁场干扰和机械振动；
4.校准步骤
4.1被校准/检定的万用表不应有妨碍读数和影响正常工作的机械损伤，接线
柱、旋钮等无松动，量程开关跳步清晰；
4.2开电源后，被校准/检定的万用表零点应能自行调整；
4.3对于电阻、电容，直接用基准表与待校准表分别测试所选择的电阻、电容，
记录相应的测试结果。
对于电流、电压，分别按下图所示，连接基准表与待
4.4按照待测仪器的具体量程相应的改变测试条件（例如更换不同阻值的电阻
电容或调节电路改变基准表的示值），记录量个表每次测试的结果；
4.5根据以下公式计算误差：
△（%）=（U-V）/ V×100
式中U-----待测仪器示值；
式中V-----基准仪器示值；
4.6所有检定值的误差在±3%以内，判定为校准合格。
6.相关记录
《万用表内校测试记录》
数字万用表内校规范
万用表内校测试记录
测试记录：。

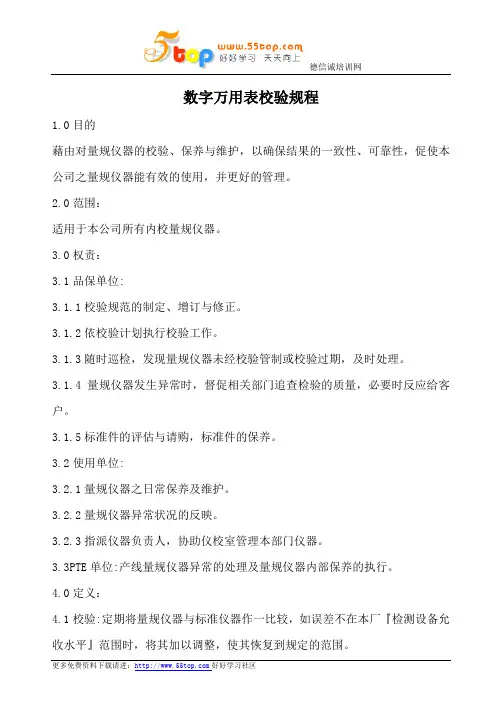

数字万用表校验规程1.0目的藉由对量规仪器的校验、保养与维护，以确保结果的一致性、可靠性，促使本公司之量规仪器能有效的使用，并更好的管理。
2.0范围：适用于本公司所有内校量规仪器。
3.0权责：3.1品保单位:3.1.1校验规范的制定、增订与修正。
3.1.2依校验计划执行校验工作。
3.1.3随时巡检，发现量规仪器未经校验管制或校验过期，及时处理。
3.1.4量规仪器发生异常时，督促相关部门追查检验的质量，必要时反应给客户。
3.1.5标准件的评估与请购，标准件的保养。
3.2使用单位:3.2.1量规仪器之日常保养及维护。
3.2.2量规仪器异常状况的反映。
3.2.3指派仪器负责人，协助仪校室管理本部门仪器。
3.3PTE单位:产线量规仪器异常的处理及量规仪器内部保养的执行。
4.0定义：4.1校验:定期将量规仪器与标准仪器作一比较，如误差不在本厂『检测设备允收水平』范围时，将其加以调整，使其恢复到规定的范围。
4.2内校:量规仪器之校验由仪校室执行。
4.3标准件:追溯至“国家二级标准”以上之量规仪器，并作为厂内量规仪器之校验依据。
4.4追溯:籍由一步一步的往上与较精确的标准比较、校验以建立量测仪器、标准物质或测量的有效校验观念，通常最终会参考于国际或国家基准。
4.5合格:量规仪器经校验，其误差值完全符合本厂『检测设备允收水平』。
4.6不合格:量规仪器经校验，其误差值不符合本厂『检测设备允收水平』。
4.7限定使用:量规仪器经校验，其误差值仅有小部份不符合本厂『检测设备允收水平』，且所量测之项目不占重点，输出讯号或量测值仅供参考，不影响质量制定，不做数据管制者。
5.0台式万用表校验方法5.1校验项目：5.1.1直流电压(1V，5V，30V)5.1.2交流电压(80V，110V，220V，300V)5.1.3电阻(100Ω，1KΩ，100KΩ，1MΩ)5.2标准仪器:六位半万用表，分流器5.3辅助仪器:5.3.1直流电源供应器(DC Source)5.3.2交流电源供应器(AC Source)5.3.3可变电阻5.4校验步骤:5.4.1直流电压(1V，5V，30V)5.4.1.1使用前确认标准万用表和分流器的校验有效期是否过期，过期则不能作为标准件使用。

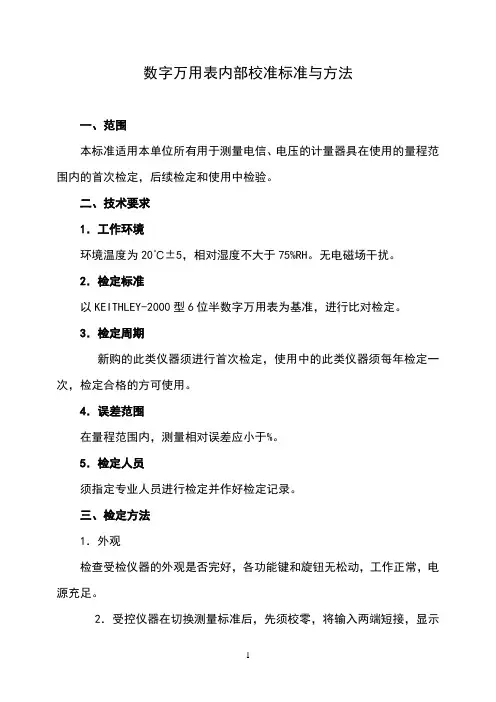

数字万用表内部校准标准与方法
一、范围
本标准适用本单位所有用于测量电信、电压的计量器具在使用的量程范围内的首次检定，后续检定和使用中检验。
二、技术要求
1．工作环境
环境温度为20℃±5，相对湿度不大于75%RH。
无电磁场干扰。
2．检定标准
以KEITHLEY-2000型6位半数字万用表为基准，进行比对检定。
3．检定周期
新购的此类仪器须进行首次检定，使用中的此类仪器须每年检定一次，检定合格的方可使用。
4．误差范围
在量程范围内，测量相对误差应小于%。
5．检定人员
须指定专业人员进行检定并作好检定记录。
三、检定方法
1．外观
检查受检仪器的外观是否完好，各功能键和旋钮无松动，工作正常，电源充足。
2．受控仪器在切换测量标准后，先须校零，将输入两端短接，显示
值应为0，不为零时，可调整到零。
3．将信号源与基准万用表和受检仪器进行连接，检定电压时，须并联连接，检定电流时，须串联连接。
4．受检仪器在各测量标位至少取3个点进行比对，记录3此测量值，计算3次测量平均值。
5．受检仪器的相对误差按以下公式计算。
相对误差= ×100% 四、记录
将检验结果记录，并填写“数字万用表内校记录”表。
基准表示值-受检表示
值 测 量 范 围。
万用表的校准方法万用表这玩意儿啊，就像是个多功能的小侦探，能帮咱探测电路里的各种小秘密。
可这小侦探要是不准了，那可就麻烦大了，就好比一个厨师做菜的时候量具都不准，那这菜的味道能好到哪儿去呢？所以啊，咱们得学会校准万用表，让这个小侦探时刻保持清醒的头脑。
那怎么校准万用表呢？不同类型的万用表校准的办法还真有点不一样。
就拿咱们常见的数字万用表来说吧。
这数字万用表就像个听话的小学生，校准起来还算是比较有章可循的。
一般来说，它里面有个校准电位器，这东西就像是小机器人背后的调节旋钮，通过这个旋钮就能对万用表进行校准。
不过这可不是随便拧着玩的啊。
咱得找个标准的电压源或者电阻源来当“模范生”。
比如说，有那种专门生产出来很精准的电压源，就像一个永远都不会走偏的时钟一样精准。
把万用表的表笔接到这个标准电压源上，这就像是让两个武林高手过招，看看万用表这个小侦探能不能准确地说出电压源这个高手的“功力”数值。
要是测出来的数值和标准电压源给出的数值不一样，那就说明万用表这个小侦探有点迷糊了，这时候就得小心地拧动校准电位器。
这感觉就像是在给一个有点走音的小提琴调音，得一点一点地来，拧一点点就再测一下，直到万用表测出来的数值和标准值差不多为止。
这过程就像在黑暗里摸索着找宝藏，得有耐心。
再说说指针式万用表吧。
这指针式万用表看起来就更有那种复古的感觉，像个老工匠手里的工具。
校准指针式万用表啊，那也有自己的一套。
首先得检查指针是不是能回到零位。
这指针要是回不到零位，就像一个跑步的人总是不能回到起跑线上一样，那肯定是有问题的。
如果指针不能回零，那就得看看是不是表头旁边的那个调零螺丝松了或者紧了。
这个螺丝就像是控制指针这个小木偶的线，把螺丝松一松或者紧一紧，就像在调整木偶的姿态一样，让指针能乖乖地回到零位。
然后呢，校准电压档的时候也得找个标准的电压源。
把万用表打到相应的电压档，然后连接标准电压源。
这时候看指针指的位置对不对。
如果不对，那可就像一个指南针指错了方向一样，得在万用表内部找到那个能调整电压校准的地方。
数字万用表校准与检测方法1. 引言1.1 什么是数字万用表校准与检测方法数字万用表校准与检测方法是指对数字万用表进行定期校准和检测，以确保其测量结果的准确性和可靠性。
数字万用表是一种广泛应用于电子、电气等领域的仪器，用于测量电压、电流、电阻、频率等参数。
在实际使用过程中，数字万用表可能会出现误差或漂移，导致测量结果不准确，影响工作效率和产品质量。
校准是指通过比较仪器测量结果与已知标准值的对比，对仪器进行调整和修正，使其能够准确地显示被测量参数的数值。
校准方法包括零点校准、量程校准、温度校准等。
校准的重要性在于提高数字万用表的测量精度，确保其长期稳定性和可靠性。
检测是指对数字万用表进行全面的功能、性能、数据准确性等方面的测试，以验证其工作状态是否符合要求。
检测方法包括功能测试、精度检测、稳定性测试等。
通过检测可以及时发现并解决仪器存在的问题，提高数字万用表的可靠性和耐用性。
数字万用表校准与检测方法是确保仪器测量准确性和可靠性的重要手段，对于保障电子、电气等领域工作的顺利进行具有重要意义。
通过科学规范的校准与检测，可以提高数字万用表的准确性，保证数据的可靠性，提高工作效率和产品质量。
2. 正文2.1 数字万用表校准的重要性数字万用表的校准是确保仪器准确测量的关键步骤之一。
校准的重要性在于确保数字万用表的测量结果准确可靠，提高仪器的可靠性和稳定性。
一台未经校准的数字万用表可能存在测量误差，导致仪器在实际应用中无法准确反映被测量对象的真实数值。
定期对数字万用表进行校准是非常必要的。
数字万用表的准确度直接影响到实验数据的准确性，尤其在一些对测量精度要求较高的领域，如科研、生产等。
校准可以帮助用户确认仪器是否符合规定的准确度要求，保证测量结果的可靠性。
通过校准，还可以发现并解决数字万用表可能存在的故障或损坏问题，及时维护仪器并延长其使用寿命。
2.2 数字万用表的校准方法准备好标准仪器。
在进行数字万用表的校准之前，需要准备一台已经过准确校准的标准仪器，以便进行比对。
数字万用表校准规范V1.0北京XXXX技术股份有限公司数字万用表校准规范文件编号：版本号：控制状态：发放编号：编制人：审核人：批准人：发布日期：2012年4月1日实施日期：2012年4月1日文档修订记录1.目的为了对本公司数字万用表进行内部校准，确保其准确度及适用性保持完好，特制定此规范。
2.适用范围本规范适用于本公司所有B类数字万用表的内部校准。
3.职责质量管理部：负责B类数字万用表的校准工作的组织、监督及检查；测量设备使用部门：负责本部门B类数字万用表的使用及定期校准。
4.校准条件4.1标准仪器：外校合格的高精度数字多用表；4.2校准环境：1）温度为（23±5）℃；湿度为（60±20） %RH；2）校准用电源电压：220V±3%，（50±2）Hz；3）周围无影响工作的电磁场干扰及机械振动等。
5.校准作业程序：5.1通用外观条件检查1）被检定的万用表不应有妨碍读数和影响正常工作的机械损伤，接线槽、接线柱、开关、旋钮等无松动，量程开关跳步清晰；2）通电进行一般性能应正常。
5.2技术指标1）直流电压相对误差：直流电压误差应小于±（0.5%Ux+4字）；2）交流电压相对误差：交流电压误差应小于±（0.8%Ux+10字）；3）直流电流相对误差：直流电流误差应小于±（1.0%Ix+10字）；4）交流电流相对误差：交流电流误差应小于±（1.5%Ix+10字）；5）电阻相对误差：电阻的误差应小于±（0.8%Rx+4字）；6）电容相对误差：电容的误差应小于±（2.5%Cx+20字）；5.3直流电压档校准1）先将被检数字万用表与可调电压源、基准表连接好，连接示意图如图1所示。
图1 交/直流电压校准连接图2）将可调电压源、基准表及被检定数字万用表均调至直流电压档，在被检定数字万用表量程内，调节可调电压源，选取五个（含）以上直流电压，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《内校结果》中。
1. 程序 ：.1 直流电压：1.1.1 将万用表旋钮旋向120V，表笔引线接直流电源供给器30V，万用表指示为30V，最大误差+/-3%，即标准指示为26.4-33.6V(以满度指示为最大误差计算)。
..2 将万用表旋钮旋向30V，表笔引线接直流电源供给器30V，万用表满度指示为30V，最大误差+/-3%，即标准指示为29.1-30.9V。
..3 将直流电源供给器调节为20V，万用表指示为20V，最大误差+/-3%，即标准指示为19. 19.1- 20.9V。
1.1.4 将直流电源供给器调节为10V，万用表指示为10V，最大误差+/-3%，即标准指示为9.1-10.9V。
20. 1.1.5 将万用表旋钮旋向12V，表笔引线接直流电源供给器12V，万用表满度指示为12V，最大误差+/-3%，即标准指示为11.64-12.36V。
1.1.6 将直流电源供给器调节为6V，万用表指示为6V，最大误差+/-3%，即标准指示为5.64-6.36V。
21. 1.1.7 将万用表旋钮旋向3V，表笔引线接直流电源供给器3V，万用表满度指示为3V，最大误差+/-3%，即标准指示为2.91-3.09V。
注：因出厂商不同，有部份万用表直流电压满度是10V，即满度指示时，标准仪器指示为 9.7-10.3V(最大误差+/-3%)。
.1 交流电压：..1 将万用表旋钮旋向300V，表笔引线接交流电压300V，万用表满度指示为300V，最大误差+/-3%，即标准指示为291-309V。
..2 将交流电压调节为200V，万用表指示为200V，最大误差+/-3%，即标准指示为191-209V。
1.2.3 将交流电压调节为100V，万用表指示为100V，最大误差+/-3%，即标准指示为91-109V。
..4 将万用表旋钮旋向120V，表笔引线接交流电压120V，万用表满度指示为120V，最大误差 +/-3%，即标准指示为116.4-123.6V。
数字万用表内部校准标准与方法
一、范围
本标准适用本单位所有用于测量电信、电压的计量器具在使用的量程范围内的首次检定，后续检定和使用中检验。
二、技术要求
1．工作环境
环境温度为20℃±5，相对湿度不大于75%RH。
无电磁场干扰。
2．检定标准
以KEITHLEY-2000型6位半数字万用表为基准，进行比对检定。
3．检定周期
新购的此类仪器须进行首次检定，使用中的此类仪器须每年检定一次，检定合格的方可使用。
4．误差范围
在量程范围内，测量相对误差应小于0.5%。
5．检定人员
须指定专业人员进行检定并作好检定记录。
三、检定方法
1．外观
检查受检仪器的外观是否完好，各功能键和旋钮无松动，工作正常，电源充足。
2．受控仪器在切换测量标准后，先须校零，将输入两端短接，显示值应为0，
不为零时，可调整到零。
3．将信号源与基准万用表和受检仪器进行连接，检定电压时，须并联连接，检定电流时，须串联连接。
4．受检仪器在各测量标位至少取3个点进行比对，记录3此测量值，计算3次测量平均值。
5．受检仪器的相对误差按以下公式计算。
相对误差= ×100% 四、记录
将检验结果记录，并填写“数字万用表内校记录”表。
基准表示值-受检表示值
测 量 范 围。
