数字式万用表常见故障及解决办法

有关数字万用表的故障排除介绍数字万用表（Digital Multimeter，DMM）是现代电子测量工作中必不可少的工具，可以用于测量电压、电流、电阻、电容等电气量，方便易用。

然而，数字万用表也会遇到故障，本文将介绍数字万用表的故障及排除方法。

数字万用表出现的常见故障及解决方法1. 测量准确度降低如果使用数字万用表测量的电压、电流等值与实际值存在误差，可能是由于测量传感器元件损坏或已经过期导致。

首先应当使用校准器进行校准，校准器能够精确地输出一定电压和电流值，实现对数字万用表的校准。

如果校准后仍存在误差，则可以联系维修人员查找故障原因。

2. 数字显示不正确如果数字万用表的数字显示器显示不正确或没有显示，首先需要检查电池电量是否充足。

如果电池电量正常，可能是由于显示器元件损坏导致，这时需要联系维修人员进行更换。

3. 读数不稳定如果读数不稳定，可能是由于手柄接触不紧导致，可以检查插头或连接线是否接触良好。

如果连接紧密仍存在问题，可能是由于内部元件老化损坏或接线板接触不良，需要联系维修人员检查。

4. 测量保护电路失效当数字万用表测量电压、电流等值时，由于突然出现过高值也会造成元器件损坏和线路烧毁现象。

数字万用表通过保护电路保护元件和线路不被损坏。

如果保护电路失效，可能会导致误操作时元件和线路损坏，就会出现不合理的数值，甚至会出现事故。

如果发现保护电路失效，可以联系维修人员进行维修。

数字万用表的正确维护方法除了出现故障时需要进行排除之外，正确的维护也能延长数字万用表的使用寿命。

下面是一些数字万用表的正确维护方法：1. 防止磨损和污染数字万用表属于比较精密的仪器，因此要避免受到机械损伤和污染。

在使用过程中要注意轻拿轻放，避免碰撞和受挤压。

在工作时避免接触到油污、灰尘、湿气等有害物质。

2. 注意温度湿度数字万用表适用温度湿度要求一般在20℃～30℃和40%～60%之间。

如果工作环境温度过高或者过低，都会对数字万用表的使用造成影响。

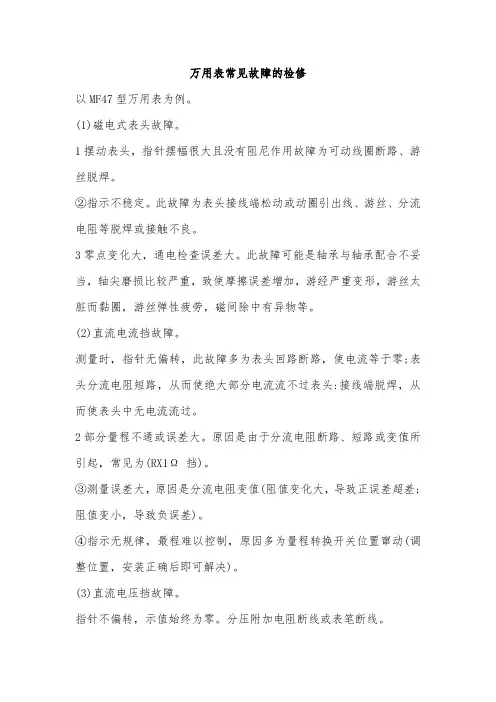

万用表常见故障的检修以MF47型万用表为例。

(1)磁电式表头故障。

1摆动表头，指针摆幅很大且没有阻尼作用故障为可动线圈断路、游丝脱焊。

②指示不稳定。

此故障为表头接线端松动或动圈引出线、游丝、分流电阻等脱焊或接触不良。

3零点变化大，通电检查误差大。

此故障可能是轴承与轴承配合不妥当，轴尖磨损比较严重，致使摩擦误差增加，游经严重变形，游丝太脏而黏圈，游丝弹性疲劳，磁间除中有异物等。

(2)直流电流挡故障。

测量时，指针无偏转，此故障多为表头回路断路，使电流等于零;表头分流电阻短路，从而使绝大部分电流流不过表头:接线端脱焊，从而使表头中无电流流过。

2部分量程不通或误差大。

原因是由于分流电阻断路、短路或变值所引起，常见为(RX1Ω挡)。

③测量误差大，原因是分流电阻变值(阻值变化大，导致正误差超差;阻值变小，导致负误差)。

④指示无规律，最程难以控制，原因多为量程转换开关位置窜动(调整位置，安装正确后即可解决)。

(3)直流电压挡故障。

指针不偏转，示值始终为零。

分压附加电阻断线或表笔断线。

②误差大。

其原因是附加电阻的阻值增加引起示值的正误差，阻值减小引起示值的负误差。

③正误差超差并随着电压量程变大面严重。

表内电压电路元件受潮而漏电，电路元件或其他原件漏电，印制电路板受污、受潮、击穿、电击碳化等引起海电。

修理时，刮去烧焦的纤维板,清除粉尘，用酒精清洗电路后烘干处理严重时，应用小刀割铜泊与铜泊之间电路板，从面使绝缘良好。

④不通电时指针有偏转，小量程时更为明显。

其故障原因是由于受潮和污染严重，使电压测量电路与内置电池形成漏电回路。

处理方法同上。

(4)交流电压、电流挡故障。

1交流挡时指针不偏转、示值为零或很小，多为整流元件短路或断路，或引脚脱焊。

检查整流元件，如有损坏更换，有虚焊时应重焊。

②于交流挡,示值减少1/2。

此故障是由整流电路故障引起的，即全波整流电路局部失效而变成半波整流电路使输出电压降低，此时更换整流元件，故障即可排除。

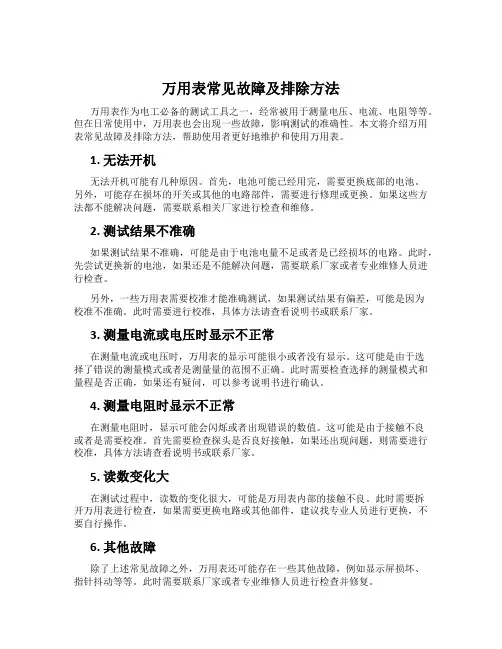

万用表常见故障及排除方法万用表作为电工必备的测试工具之一，经常被用于测量电压、电流、电阻等等。

但在日常使用中，万用表也会出现一些故障，影响测试的准确性。

本文将介绍万用表常见故障及排除方法，帮助使用者更好地维护和使用万用表。

1. 无法开机无法开机可能有几种原因。

首先，电池可能已经用完，需要更换底部的电池。

另外，可能存在损坏的开关或其他的电路部件，需要进行修理或更换。

如果这些方法都不能解决问题，需要联系相关厂家进行检查和维修。

2. 测试结果不准确如果测试结果不准确，可能是由于电池电量不足或者是已经损坏的电路。

此时，先尝试更换新的电池，如果还是不能解决问题，需要联系厂家或者专业维修人员进行检查。

另外，一些万用表需要校准才能准确测试，如果测试结果有偏差，可能是因为校准不准确。

此时需要进行校准，具体方法请查看说明书或联系厂家。

3. 测量电流或电压时显示不正常在测量电流或电压时，万用表的显示可能很小或者没有显示。

这可能是由于选择了错误的测量模式或者是测量量的范围不正确。

此时需要检查选择的测量模式和量程是否正确，如果还有疑问，可以参考说明书进行确认。

4. 测量电阻时显示不正常在测量电阻时，显示可能会闪烁或者出现错误的数值。

这可能是由于接触不良或者是需要校准。

首先需要检查探头是否良好接触，如果还出现问题，则需要进行校准，具体方法请查看说明书或联系厂家。

5. 读数变化大在测试过程中，读数的变化很大，可能是万用表内部的接触不良。

此时需要拆开万用表进行检查，如果需要更换电路或其他部件，建议找专业人员进行更换，不要自行操作。

6. 其他故障除了上述常见故障之外，万用表还可能存在一些其他故障，例如显示屏损坏、指针抖动等等。

此时需要联系厂家或者专业维修人员进行检查并修复。

7. 排除方法在排除万用表故障时，需要注意以下几点：•首先需要确认是否真的是万用表本身的故障，还是其他因素引起的；•其次需要根据故障情况，选择不同的排除方法；•如果不确定故障原因，可以查看说明书或者联系厂家；•不要进行自己不熟悉的维修操作，应该寻求专业技术人员帮助。

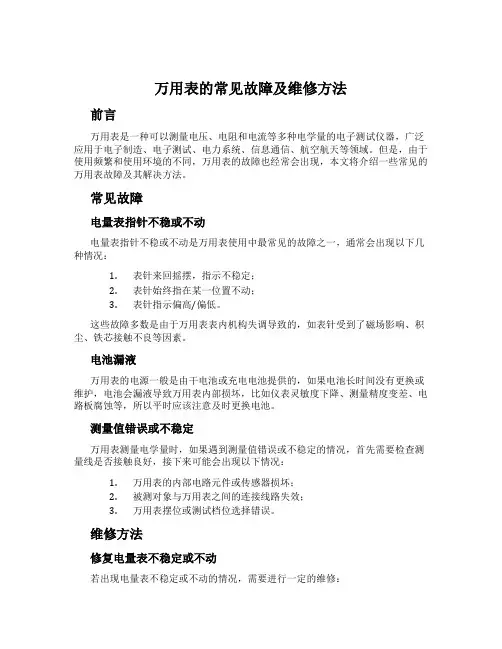

万用表的常见故障及维修方法前言万用表是一种可以测量电压、电阻和电流等多种电学量的电子测试仪器，广泛应用于电子制造、电子测试、电力系统、信息通信、航空航天等领域。

但是，由于使用频繁和使用环境的不同，万用表的故障也经常会出现，本文将介绍一些常见的万用表故障及其解决方法。

常见故障电量表指针不稳或不动电量表指针不稳或不动是万用表使用中最常见的故障之一，通常会出现以下几种情况：1.表针来回摇摆，指示不稳定；2.表针始终指在某一位置不动；3.表针指示偏高/偏低。

这些故障多数是由于万用表表内机构失调导致的，如表针受到了磁场影响、积尘、铁芯接触不良等因素。

电池漏液万用表的电源一般是由干电池或充电电池提供的，如果电池长时间没有更换或维护，电池会漏液导致万用表内部损坏，比如仪表灵敏度下降、测量精度变差、电路板腐蚀等，所以平时应该注意及时更换电池。

测量值错误或不稳定万用表测量电学量时，如果遇到测量值错误或不稳定的情况，首先需要检查测量线是否接触良好，接下来可能会出现以下情况：1.万用表的内部电路元件或传感器损坏；2.被测对象与万用表之间的连接线路失效；3.万用表摆位或测试档位选择错误。

维修方法修复电量表不稳定或不动若出现电量表不稳定或不动的情况，需要进行一定的维修：1.清洗表面，特别是表针和积尘区域；2.调整表磁场位置，避免外磁场的影响；3.调整铁芯位置，使得表针更加灵敏；4.更换失调的表内机构。

处理电池漏液如果发现万用表的电池漏液，需要立即停止使用，拿掉电池，把万用表倒转放在干燥处放置至少 24 小时。

之后检查电池仓内是否有电池残留物，如有应使用清洁剂清洗干净。

如果电路板受损较大，则需要更换电路板或整个万用表。

处理测量值稳定性问题如果万用表出现测量值错误或不稳定的情况，则需要采取以下措施：1.范围选择正确，并且选择合适的量程；2.更换坏掉的电路元件或传感器；3.检查与被测器件连接的测量线是否良好连接；4.寻找并排除可能的干扰源，如近距离高频电磁干扰、电源波动等。

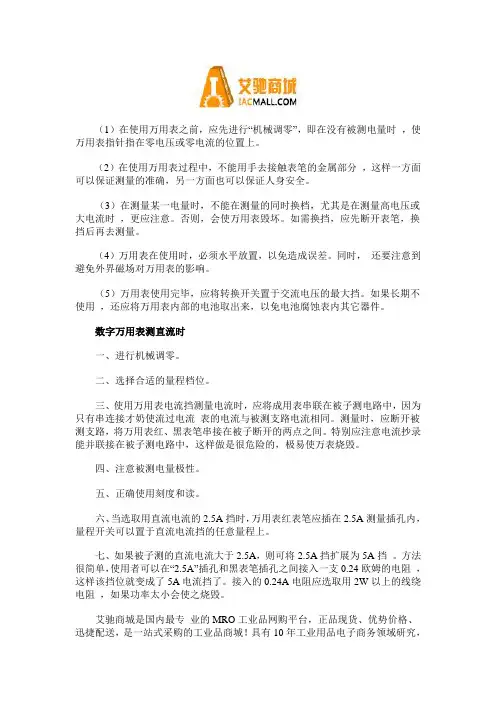

（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。

（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。

否则，会使万用表毁坏。

如需换挡，应先断开表笔，换挡后再去测量。

（4）万用表在使用时，必须水平放置，以免造成误差。

同时，还要注意到避免外界磁场对万用表的影响。

（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。

如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

数字万用表测直流时一、进行机械调零。

二、选择合适的量程档位。

三、使用万用表电流挡测量电流时，应将成用表串联在被子测电路中，因为只有串连接才奶使流过电流表的电流与被测支路电流相同。

测量时，应断开被测支路，将万用表红、黑表笔串接在被子断开的两点之间。

特别应注意电流抄录能并联接在被子测电路中，这样做是很危险的，极易使万表烧毁。

四、注意被测电量极性。

五、正确使用刻度和读。

六、当选取用直流电流的2.5A挡时，万用表红表笔应插在2.5A测量插孔内，量程开关可以置于直流电流挡的任意量程上。

七、如果被子测的直流电流大于2.5A，则可将2.5A挡扩展为5A挡。

方法很简单，使用者可以在“2.5A”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻，这样该挡位就变成了5A电流挡了。

接入的0.24A电阻应选取用2W以上的线绕电阻，如果功率太小会使之烧毁。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

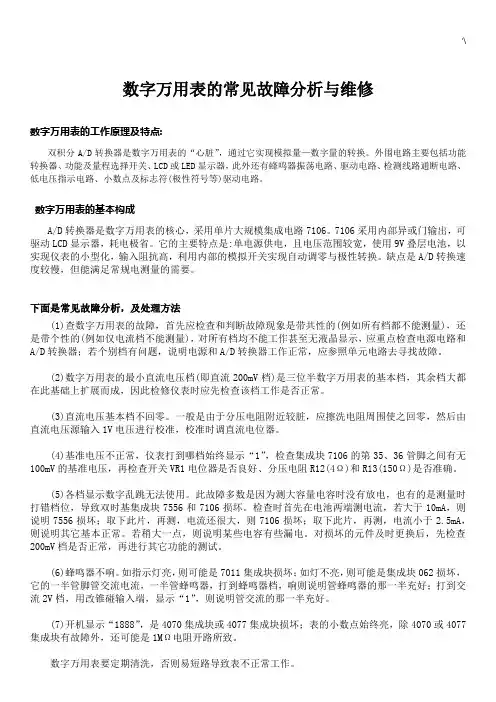

数字万用表的常见故障分析与维修数字万用表的工作原理及特点:双积分A/D转换器是数字万用表的“心脏”，通过它实现模拟量—数字量的转换。

外围电路主要包括功能转换器、功能及量程选择开关、LCD或LED显示器，此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标志符(极性符号等)驱动电路。

数字万用表的基本构成A/D转换器是数字万用表的核心，采用单片大规模集成电路7106。

7106采用内部异或门输出，可驱动LCD显示器，耗电极省。

它的主要特点是:单电源供电，且电压范围较宽，使用9V叠层电池，以实现仪表的小型化，输入阻抗高，利用内部的模拟开关实现自动调零与极性转换。

缺点是A/D转换速度较慢，但能满足常规电测量的需要。

下面是常见故障分析，及处理方法(1)查数字万用表的故障，首先应检查和判断故障现象是带共性的(例如所有档都不能测量)，还是带个性的(例如仅电流档不能测量)，对所有档均不能工作甚至无液晶显示，应重点检查电源电路和A/D转换器；若个别档有问题，说明电源和A/D转换器工作正常，应参照单元电路去寻找故障。

(2)数字万用表的最小直流电压档(即直流200mV档)是三位半数字万用表的基本档，其余档大都在此基础上扩展而成，因此检修仪表时应先检查该档工作是否正常。

(3)直流电压基本档不回零。

一般是由于分压电阻附近较脏，应擦洗电阻周围使之回零，然后由直流电压源输入1V电压进行校准，校准时调直流电位器。

(4)基准电压不正常，仪表打到哪档始终显示“1”，检查集成块7106的第35、36管脚之间有无100mV的基准电压，再检查开关VR1电位器是否良好、分压电阻R12(4Ω)和R13(150Ω)是否准确。

(5)各档显示数字乱跳无法使用。

此故障多数是因为测大容量电容时没有放电，也有的是测量时打错档位，导致双时基集成块7556和7106损坏。

检查时首先在电池两端测电流，若大于10mA，则说明7556损坏；取下此片，再测，电流还很大，则7106损坏；取下此片，再测，电流小于2.5mA，则说明其它基本正常。

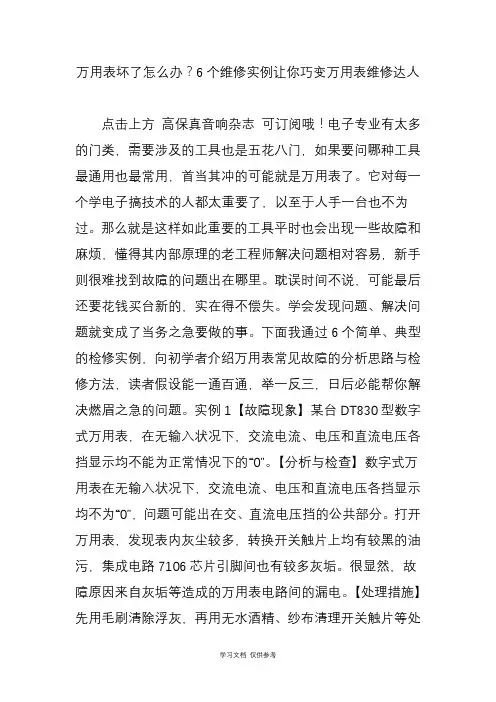

万用表坏了怎么办？6个维修实例让你巧变万用表维修达人点击上方高保真音响杂志可订阅哦！电子专业有太多的门类，需要涉及的工具也是五花八门，如果要问哪种工具最通用也最常用，首当其冲的可能就是万用表了。

它对每一个学电子搞技术的人都太重要了，以至于人手一台也不为过。

那么就是这样如此重要的工具平时也会出现一些故障和麻烦，懂得其内部原理的老工程师解决问题相对容易，新手则很难找到故障的问题出在哪里。

耽误时间不说，可能最后还要花钱买台新的，实在得不偿失。

学会发现问题、解决问题就变成了当务之急要做的事。

下面我通过6个简单、典型的检修实例，向初学者介绍万用表常见故障的分析思路与检修方法，读者假设能一通百通，举一反三，日后必能帮你解决燃眉之急的问题。

实例1【故障现象】某台DT830型数字式万用表，在无输入状况下，交流电流、电压和直流电压各挡显示均不能为正常情况下的“0”。

【分析与检查】数字式万用表在无输入状况下，交流电流、电压和直流电压各挡显示均不为“0”，问题可能出在交、直流电压挡的公共部分。

打开万用表，发现表内灰尘较多，转换开关触片上均有较黑的油污，集成电路7106芯片引脚间也有较多灰垢。

很显然，故障原因来自灰垢等造成的万用表电路间的漏电。

【处理措施】先用毛刷清除浮灰，再用无水酒精、纱布清理开关触片等处的油垢，并自然风干。

经过这样的处理后，万用表故障排除。

实例2【故障现象】某台DT830B型数字式万用表，所有欧姆挡及晶体二极管测量挡示数均为“0”〔正常时均应在最高位显示溢出数字“1”〕，其他挡位正常。

【分析与检查】打开万用表后盖，仔细观察电阻器、电容器、保险管等，均无因过电流而引起的烧焦和熔断现象。

接下来检查电路半导体器件，该万用表中只有1只晶体二极管和2只晶体三极管，位置如图1所示。

晶体二极管型号为1N4007，分析此晶体二极管应为交流电压挡的整流器件，不在故障范围内，因此重点检查2只晶体三极管，其型号均为9014。

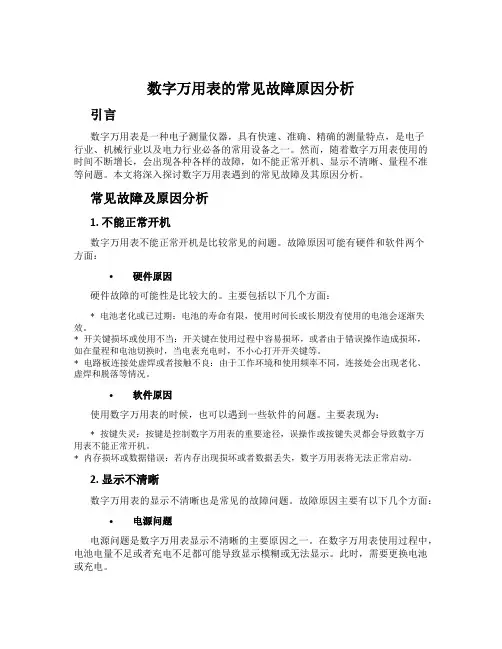

数字万用表的常见故障原因分析引言数字万用表是一种电子测量仪器，具有快速、准确、精确的测量特点，是电子行业、机械行业以及电力行业必备的常用设备之一。

然而，随着数字万用表使用的时间不断增长，会出现各种各样的故障，如不能正常开机、显示不清晰、量程不准等问题。

本文将深入探讨数字万用表遇到的常见故障及其原因分析。

常见故障及原因分析1. 不能正常开机数字万用表不能正常开机是比较常见的问题。

故障原因可能有硬件和软件两个方面：•硬件原因硬件故障的可能性是比较大的。

主要包括以下几个方面：* 电池老化或已过期：电池的寿命有限，使用时间长或长期没有使用的电池会逐渐失效。

* 开关键损坏或使用不当：开关键在使用过程中容易损坏，或者由于错误操作造成损坏，如在量程和电池切换时，当电表充电时，不小心打开开关键等。

* 电路板连接处虚焊或者接触不良：由于工作环境和使用频率不同，连接处会出现老化、虚焊和脱落等情况。

•软件原因使用数字万用表的时候，也可以遇到一些软件的问题。

主要表现为：* 按键失灵：按键是控制数字万用表的重要途径，误操作或按键失灵都会导致数字万用表不能正常开机。

* 内存损坏或数据错误：若内存出现损坏或者数据丢失，数字万用表将无法正常启动。

2. 显示不清晰数字万用表的显示不清晰也是常见的故障问题。

故障原因主要有以下几个方面：•电源问题电源问题是数字万用表显示不清晰的主要原因之一。

在数字万用表使用过程中，电池电量不足或者充电不足都可能导致显示模糊或无法显示。

此时，需要更换电池或充电。

•显示屏幕损坏显示屏幕是数字万用表最重要的组成部分之一，若显示屏组件损坏、破碎、发黄等，则会导致数字万用表显示不清晰。

•连接问题数字万用表连接处出现接触不良、松动等情况也会导致显示不清晰。

在这种情况下，需要检查接头和接线端是否被插好。

3. 量程不准量程不准也是数字万用表经常出现的故障之一。

故障原因主要包括以下几个方面：•电池电量不足当电池电量不足时，数字万用表并不能准确地测量或显示目标电路的电流、电压等数值，此时需要更换电池。

万用表常见故障及排除方法
万用表那可是电工们的好帮手啊！可要是出了故障，那可真让人抓瞎。

咱先说说常见故障有啥。

指针不动了，这咋回事呢？难道是电池没电啦？赶紧检查检查电池呗。

要是电池有电指针还不动，那是不是表头坏了呢？这就好比一辆车，发动机好好的，可就是不走，那肯定是传动系统出问题了嘛。

数字万用表显示不正常又是咋回事呢？哎呀，是不是档位选错了呀？就像你穿衣服，尺码不对肯定不舒服呀。

或者是表笔接触不良？这可太让人闹心了。

那排除故障的方法呢？对于指针不动的情况，先换个电池试试，这多简单呀！要是还不行，就得找专业人士看看表头是不是坏了。

数字万用表显示不正常，检查档位，确认表笔接触良好。

这就跟给手机修毛病似的，一步步来总能找到问题。

在操作万用表的时候，安全那可是头等大事。

你想啊，要是不小心碰到高压电，那可不得了。

所以一定要小心谨慎，按照说明书来操作。

稳定性也很重要啊，要是测着测着数据乱跳，那可咋整？这就跟开车一样，忽快忽慢的多吓人。

万用表的应用场景那可多了去了。

家里电器坏了，用万用表查查线路。

工厂里维修设备，也离不开它。

这就好比医生手里的听诊器，能找出毛病在哪。

它的优势也很明显啊，小巧便携，操作简单。

不像有些仪器，又大又笨。

我就见过一个例子，有个大哥家里的电灯不亮了，用万用表一查，原来是线路短路了。

三下五除二就给修好了。

你说这万用表厉不厉害？
万用表就是咱身边的小助手，有了它，咱遇到问题就不用抓瞎了。

遇到故障别慌，按照方法来排除，肯定能让它重新发挥作用。

数字万用表常见故障检修及使用注意事项对数字万用表维修者来讲，学会正确使用只是工作的前提，熟悉其原理是工作的基础，而掌握仪表的维修技术则是工作的可靠保证。

下面介绍数字万用表的检修步骤、常见故障分析及排除方法、使用注意事项。

数字万用表的检修步骤检修数字万用表好比医生给病人看病，不仿借用中医诊断时常用的“望、闻、问、切”四字诀。

望：先对仪表进行外观检查，有无机械、电气损伤，零部件损坏或丢失等；闻：听取使用人员介绍发生故障所看到的异常现象等；问：对疑点要多问几个为什么？例如操作人员是否有误动作，仪表的过流及过压保护电路是否发生断路或短路故障；切：进行切合实际的分析，必要时画出检修流程图，为迅速排除故障创造条件。

望、闻、问、切都属于调查研究，分析原因，以便做到心中有数。

修理数字万用表需参照电路图进行。

若有印制电路与元器件装配图就更为便利（可参见笔者编著的《数字万用表电路图集》一书，人民邮电出版社1996年11月出版）。

检修故障一般应从电源开始，若接通电源后LCD无任何显示，应首先检查9V叠层电池的电压是否过低、电池夹断线否＼电源开关有无损坏。

假如电池电压正常，但从单片A／D转换器上测不出电压，通常是电池引线开路或电源开关接触不良。

寻找故障应遵循先外后里、先易后难、化整为零、重点突破的原则。

排除故障应力求彻底，有的数字万用表在修理后稍受震动或用手拍打一下机壳就不能正常工作，多属有虚焊、脱焊处。

倘若放过此类故障，仪表使用过程中就会时好时坏。

仪表修理完毕先不要装外壳，应再通电检查几次，确认修好之后再装壳。

条件允许时应按说明书所列技术指标对仪表进行校验。

修理工作只有与日常维护保养、定期校验结合起来，才能确保仪表的性能指标，延长其使用寿命。

单片A／D转换器的功能检查单片A／D转换器是数字万用表的“心脏”。

31/2数字万用表大多采用ICL71O6（或TSC7lO6、TC7lO6）型CMOS单片A／D转换器。

功能检查的目的是判断ICL71O6的质量好坏，进而区分数字万用表的故障范围在A／D转换器，还是在外围电路。

数字式万用‎表常见故障‎及解决办法‎数‎字式仪表具‎有很高的灵‎敏度和准确‎度，其应用‎几乎遍及所‎有企业。

但‎由于其故障‎出现呈多因‎素，且遇到‎问题的随机‎性大，没有‎太多规律可‎循，修理难‎度较大。

因‎此，本人将‎多年工作实‎际中所积累‎的一些修理‎经验整理出‎来，以供从‎事本专业的‎同仁参考。

‎一、‎修理方法‎寻找故‎障应先外后‎里，先易后‎难，化整为‎零，重点突‎破。

其方法‎大致可分为‎以下几种：‎1.‎感觉法凭借‎感官直接对‎故障原因做‎出判断，通‎过外观检查‎，能发现如‎断线、脱焊‎、搭线短路‎、熔丝管断‎、烧坏元件‎、机械性损‎伤、印刷电‎路上铜箔翘‎起及断裂等‎;可以触摸‎出电池、电‎阻、晶体管‎、集成块的‎温升情况，‎可参照电路‎图找出温升‎异常的原因‎。

另外，用‎手还可检查‎元件有否松‎动、集成电‎路脚管是否‎插牢，转换‎开关是否卡‎带;可以听‎到和嗅到有‎无异声、异‎味。

‎2.测电压‎法测量各关‎键点的工作‎电压是否正‎常，可较快‎找出故障点‎。

如测A/‎D 转换器的‎工作电压、‎基准电压等‎。

3‎.短路法在‎前面所讲的‎检查A/D‎转换器方法‎里一般都采‎用短路法，‎这种方法在‎修理弱电和‎微电仪器时‎用得较多。

‎4.‎断路法把可‎疑部分从整‎机或单元电‎路中断开，‎若故障消失‎，表示故障‎在断开的电‎路中。

此法‎主要适合于‎电路存在短‎路的情况。

‎5.‎测元件法当‎故障已缩小‎到某处或几‎个元件时，‎可对其进行‎在线或离线‎测量。

必要‎时，用好的‎元件进行替‎换，若故障‎消失，说明‎元件已坏。

‎6.‎干扰法利用‎人体感应电‎压作为干扰‎信号，观察‎液晶显示的‎变化情况，‎常用于检查‎输入电路与‎显示部分是‎否完好。

‎二、修‎理技巧‎对一块故‎障仪表首先‎应检查和判‎别故障现象‎是共性(所‎有功能都不‎能测量)，‎还是个性(‎个别功能或‎个别量程)‎，然后区别‎情况，对症‎解决。

数字万用表常见故障与检修(1)仪表无显示。

首先检查电池电压是否正常(一般用的是9V电池，新的也要测量)，其次检查熔丝是否正常,若不正常,则予以更换。

检查稳压块是否正常，若不正常，则予以更换。

限流电阻是否开路,若开路,则予以更换。

再检查电路板上的电路是否有腐蚀或短路、断路现象(特别是主电源电路线),若有，则应进行清洗电路板，并及时做好干燥和焊接工作。

如果一切正常,测量显示集成块的电源输人的两脚，测试电压是否正常，若正常，则该集成块损坏，必须更换该集成块;若不正常，则检查其他有没有短路点。

若有，则要及时处理好，若没有或处理好后，还不正常，那么该集成已经内部短路，则必须更换。

(2)电阻挡无法测量。

首先从外观上检查电路板，在电阻挡回路中有没有连接电阻烧坏，若有，则必须立即更换;若没有，则要每一个连接元件进行测量，有坏的及时更换;若外围都正常则测量集成块损坏，必须更换。

(3)电压挡在测量高压时示值不准，或测量稍长时间示值不准甚至不稳定。

此类故障大多是由于某一个或几个元件工作功率不足引起的。

若在停止测量的几秒内，检查时会发现这些元件会发烫，这是由于功率不足而产生了热效应所造成的，同时形成了元件的变值(集成块也是如此)，则必须更换该元件(或集成电路)。

(4)电流挡无法测量。

多数是由于操作不当引起的，检查限流电阻和分压电阻是否烧坏，若烧坏,则应予以更换。

检查到放大器的连线是否损坏，若损坏，则应重新连接好;若不正常，则更换放大器。

(5)示值不稳,有跳字现象。

检查整体电路板是否受潮或有漏电现象，若有，则必须清洗电路板并做好干燥处理;输人回路中有无接触不良或虚焊现象(包括测试笔)，若有，则必须重新焊接。

检查有无电阻变质或刚测试后有无元件发生超正常的烫手现象，这种现象是由于其功率降低引起的，若有此现象，则应更换该元件。

(6)示值不准。

这种现象主要是测量通路中的电阻值或电容失效引起的，应更换该电容或电阻。

检查该通路中的电阻阻值(包括热反应中的阻值)，若阻值变值或热反应变值，则予以更换该电阻;检查A/D转换器的基准电压回路中的电阻电容是否损坏，若损坏，则予以更换。

我们常用的万用表基本都是用７１０６为核心做的，例如８３０，９２０５，９２０８等等这些表．很多厂家在设计电路时会考虑对7106做适当的保护措施,例如在图中的IN+与地之间接一个三极管,将电压限制在1V以内.如果出现误操作导致高压进入,这个三极管被击穿短路,使得7106不会损坏.如果发现万用表在电压档一直显示0V 的话,就检查这部分电路.芯片损坏的几率还是比较小的,大部分都是外围元件坏了.7106是个典型的3位半AD转换器,基本原理如下:7106的基本量程是200mV,所以相应的测量范围就是2V,20V,200V......(很多表交流电压上限是750V,是因为元器件耐压的问题,而且通常也不需要太大的量程).直流电压测量原理前面几个是分压电阻,分别对应个量程.如果表坏了根据这个图可以很快的判断出故障部位.这种表的刀盘很复杂,拆的时候一定要注意刀盘弹簧片的位置,查找走线方向时一定要仔细,一不小心就看错了.交流电压测量:前端电路与支流电压完全相同,只是多了个整流电路.与普通指针表二极管整流不同,数字表都用运放整流,精度会高很多.如果你的表在直流电压和电流档都正常,就是在交流电压和交流电流档有问题的话,不用怀疑,肯定是这部分出了问题.这里的整流一般都用TL062和2个1N4148,在电路板上很好找.新加一张实际图,图中的TL062就是整流用的(不同的表所在的位置可能会不一样).这部分损坏的话交流就会出问题.直流电流和交流电流档.电路都相同,前面的电阻是电流采样电阻,区别也仅限于交流多了整流电路.电流档一般也就是误测电压烧掉保险(通常是500mA),再厉害点的有可能把采样电阻烧坏,有些表有图中的2个保护二极管,也有可能击穿短路,根据具体情况自己判断吧通常最容易出现的是在电阻档测量电压损坏.稍微负责任一点的厂家都会加上图中的PTC,这对在电阻档测量电压这种非正常情况的保护作用是非常显著的.看图可知,如果在电阻档测电压,会通过PTC和9013(就是前面所说的保护三极管)构成一个回路,此时电流很大,PTC的阻值会随温度上升而迅速增加,使表不至于烧坏.至于7106,因为前面还有一个比较大的电阻(最小也不会低与100K),而且被9013将电压钳位,一般不会损坏.当然,如果你的表没有这些保护措施那就例外了.测量电阻时:图中的几个电阻是被当作基准电阻的,Vref是个2.8V的基准电压,测量时,被测电阻与相应档位的基准电阻相互串联,根据分压定律,通过被测电阻两端的电压即可算出阻值.如果出现某个档不准或者有故障的话检查相应的电阻.其他的附加功能就不说了总结比较常见的问题:电阻档全显示0:图中的T1(9013)短路电阻档全显示OL或者1:R2或者前端某处断开(包括刀盘接触不良)电压档全显示0:同电阻档全显示0电压档全显示OL或者1:电压档原理图中最下面那个分压电阻断电流档全显示0:保险断或者保护二极管击穿最常见的烧表大概就是电阻档了.其实很多都不是芯片挂了,而是保护用的三极管被击穿了,应该多检查这些.拆了个手上胜利早期的VC168,实在是佩服设计这表的人，这么复杂的刀盘也不知道怎么画出来的.而且间距这么小,安全方面肯定不过关,不过这也是这类表的通病.就那么大个地方要设计这么多档位也真是不容易.。
