数字万用表校验作业指导书

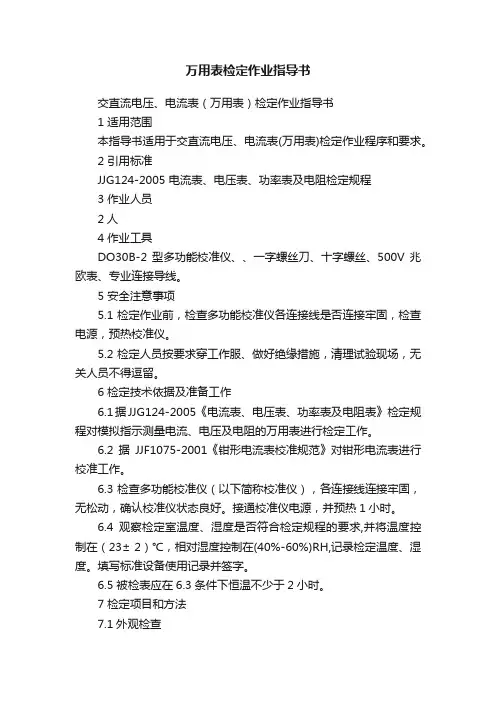

万用表检定作业指导书交直流电压、电流表（万用表）检定作业指导书1 适用范围本指导书适用于交直流电压、电流表(万用表)检定作业程序和要求。

2 引用标准JJG124-2005 电流表、电压表、功率表及电阻检定规程3 作业人员2人4 作业工具DO30B-2型多功能校准仪、、一字螺丝刀、十字螺丝、500V兆欧表、专业连接导线。

5 安全注意事项5.1 检定作业前，检查多功能校准仪各连接线是否连接牢固，检查电源，预热校准仪。

5.2 检定人员按要求穿工作服、做好绝缘措施，清理试验现场，无关人员不得逗留。

6 检定技术依据及准备工作6.1据JJG124-2005《电流表、电压表、功率表及电阻表》检定规程对模拟指示测量电流、电压及电阻的万用表进行检定工作。

6.2据JJF1075-2001《钳形电流表校准规范》对钳形电流表进行校准工作。

6.3 检查多功能校准仪（以下简称校准仪），各连接线连接牢固，无松动，确认校准仪状态良好。

接通校准仪电源，并预热1小时。

6.4观察检定室温度、湿度是否符合检定规程的要求,并将温度控制在（23± 2）℃，相对湿度控制在(40%-60%)RH,记录检定温度、湿度。

填写标准设备使用记录并签字。

6.5 被检表应在6.3条件下恒温不少于2小时。

7 检定项目和方法7.1外观检查7.1.1被检表各项标志应齐全、清楚，无外观碰伤。

7.1.2使用中的被检表应无影响使用准确度的外观缺陷。

7.2基本误差检定7.2.1检定万用表7.2.1.1轻敲表壳，调整机械零位，使表指针和零刻线垂直对齐。

7.2.1.2 将标准器选为直流“DC”档位，频率选为“400Hz”。

按被检万用表选一常用直流电压档位为全检量限。

将标准器的档位选取为稍高于被检表，然后接通标准器的输入电路，利用标准器的粗、微调旋钮配合，对万用表有数字刻线的示值分5 点进行检定。

待标准器读数显示稳定时记录下标准器的读数。

按顺序对5 点分别进行检定记录。

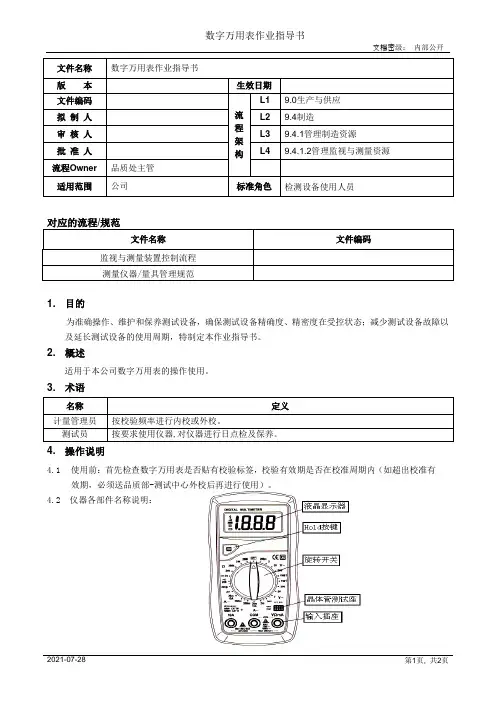

文件名称数字万用表作业指导书版本生效日期文件编码流程架构L1 9.0生产与供应拟制人L2 9.4制造审核人L3 9.4.1管理制造资源批准人L4 9.4.1.2管理监视与测量资源流程Owner 品质处主管适用范围公司标准角色检测设备使用人员对应的流程/规范文件名称文件编码监视与测量装置控制流程测量仪器/量具管理规范1. 目的为准确操作、维护和保养测试设备，确保测试设备精确度、精密度在受控状态；减少测试设备故障以及延长测试设备的使用周期，特制定本作业指导书。

2. 概述适用于本公司数字万用表的操作使用。

3. 术语名称定义计量管理员按校验频率进行内校或外校。

测试员按要求使用仪器,对仪器进行日点检及保养。

4. 操作说明4.1使用前：首先检查数字万用表是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有效期，必须送品质部-测试中心外校后再进行使用）。

4.2仪器各部件名称说明：4.3打开电源开关，此开关用于改变测量功能、量程及控制开关；4.4按说明书进行正负电流插孔的选择，黑表笔插入COM孔，红笔插入V/Ω孔；4.5按标准对产品要求的电压电流电容进行调节；4.6按要求的标准数据进行测试和记录，测试完成后放到指定位置保持干静、整洁；4.7判定结果：测试完成后按客户标准判定，无导电为合格，如反之则为不合格。

4.8注意事项：4.8.1在测量前，仪表必须预热30秒；4.8.2使用前，请先检查仪表的外壳，切勿使用已经损坏的仪器。

检查外壳是否有断裂或缺少料件；4.8.3仪表只有和所配备的测试笔一起使用才符合安全标准的要求，如测试笔破损则需更换，必须换上同样的型号或相同电气规格的测试笔；4.8.4使用仪表测量时，要确定测试笔和旋转开关痊于正确的位置；4.8.5在不能确定被测量信号的大小范围时，将量程开关置于最大量程位置；4.8.6测试员必须按标准进行操作，不得正负两线相连接，不可插错正负孔。

5. 相关文件6. 记录的保存7. 文件拟制/修订记录。

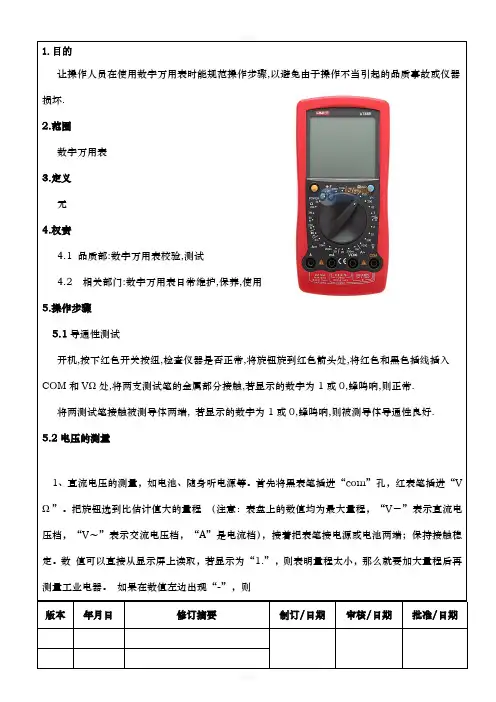

1.目的
让操作人员在使用数字万用表时能规范操作步骤,以避免由于操作不当引起的品质事故或仪器损坏.
2.范围
数字万用表
3.定义
无
4.权责
4.1 品质部:数字万用表校验,测试
4.2 相关部门:数字万用表日常维护,保养,使用
5.操作步骤
5.1导通性测试
开机,按下红色开关按纽,检查仪器是否正常,将旋钮旋到红色箭头处,将红色和黑色插线插入COM和VΩ处,将两支测试笔的金属部分接触,若显示的数字为1或0,蜂鸣响,则正常.
将两测试笔接触被测导体两端, 若显示的数字为1或0,蜂鸣响,则被测导体导通性良好.
5.2电压的测量
1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则
版本年月日修订摘要制订/日期审核/日期批准/日期。

作业指导书生效日期：文件名万用表内部校准指导书作业名称部门别文件版次文件编号作业指导书实验室A/01. 目的对内校仪器进行内部校准，确保其准确度和适用性保持完好。

2. 范围本准则适用于电流电压表以及电阻电容等量测仪器的内部校准。

3. 应用文件3.1 文件管制作业程序3.2 测量与监控装置控制程序3.3 量测仪器免校(NCR)准则4. 程序4.1 校准用基准设备：外校合格的数字多用表4.2 环境条件4.2.1 温度(20±8)℃，相对湿度(65±20)%.4.2.2 电源电压：220V±3%，(50±2)Hz。

4.2.3 周围无影响工作的电磁场干扰和机械振动。

5. 校准步骤5.1 被检定的万用表不应有防碍读数和影响正常工作的机械损伤，接线柱、旋钮等无松动，量程开关跳步清晰。

5.2 开电源后,被检定的万用表零点应能自行调整。

如指针式万用表平放时,指针与0位没有重合,需调整零位螺丝,直到重合为止,指针应无卡针和抖动现象。

5.3 对于电阻,电容:直接用基准表与待校表分别测试所选择的电阻,电容,记录测试结果。

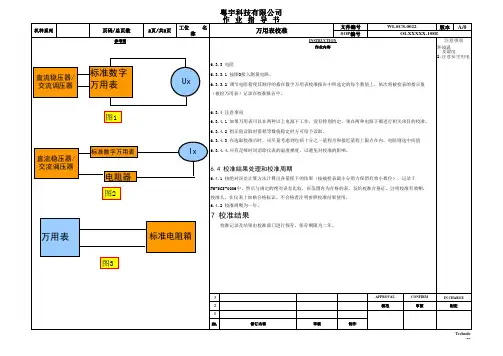

对于电流,电压:分别按右图所示，连接基准表与待校表。

5.4 按照待测仪器的具体量程相应地改变测试条件(例如更换不同值的电阻电容或调节电路改变基准表的示值),记录两块表每次测试的结果。

5.5 根据以下式计算误差：△(%)=(U-V)/V×100其中：U ---- 待测仪器示值；V ---- 基准仪器示值；5.6 所有检定值的误差在±3%以内，判校准(检定)合格。

6.记录《万用表内部校准报告》修订记录NO 版本修订内容日期修改做成确认承认日期日期日期。

1.目的
让操作人员在使用数字万用表时能规范操作环节，以避免由于操作不当引发的品质事故或仪器损坏。

2.范畴
数字万用表
3.定义
无
4.权责
4.1品管课﹕数字万用表校验。

4.2有关部门：数字万用表日常维护,保养。

5.操作环节
5.1开机
5.1.1按下红色开关按钮。

5.2检查仪器与否正常
5.2.1将旋钮旋至红色箭头处,将红色和黑色插线插入COM 和VΩ处,将两支测试
笔的金属部分接触,若显示的数字从1 越来越小最后趋近于零,同时红色批示灯亮，则表达仪器正常。

5.3调至测试状态
5.3.1将旋钮调至200MΩ处
5.4测试办法
5.4.1生产线作接地测试时：用其中一根测试笔的金属部分接触灯具的地线,用
另一根测试笔的金属部分接触灯头的顶高或其它需与地线导通的部位。

5.4.2生产线作导通测试时：将其中一支测试笔的金属部分接触灯具的火线或
零线,用另一支接触灯具的灯头弹片或灯头的口铜, 若仪器鸣叫,同时显
示数字趋近于零则表达合格。

6.鉴定办法：
6.1若仪器鸣叫,同时红色批示灯亮,显示数字趋近于零则表达合格。

7.附件﹕
无。

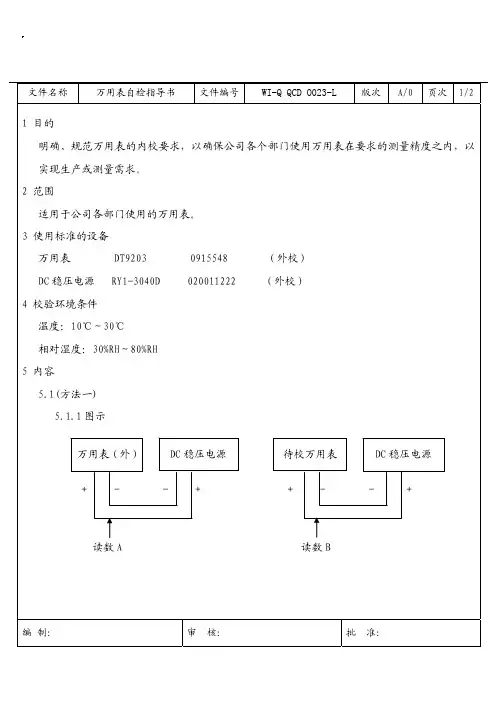

文件名称 万用表自检指导书 文件编号WI-Q QCD O023-L 版次 A/0 页次2/25.1.2步骤5.1.2.1检查万用表外观是否良好，表笔有无损坏。

5.1.2.2插上DC稳压电源插头（待验、标准），预热半小时。

5.1.2.3外校DC稳压电源分别调输出电压为1V、10V、20V、30V。

5.1.2.4用外校万用表的正负极分别接DC稳压电源的正负极，分别记录以上4点的直流电压值。

5.1.2.5分别以外校万用表所测1V、10V、20V、30V电压值为标准值。

5.1.2.6用待校万用表再分别测外校DC稳压电源1V、10V、20V、30V，记录下测试结果，做为实测值。

5.1.2.7计算相对误差相对误差＝待校万用表读数值(B) –外校万用表读数值(A)外校万用表读数值(A) ×100%5.1.2.8 相对误差≤0.5%即合格。

5.2(方法二)5.2.1以外校万用表为标准对其它万用表进行内校，用外校万用表2V档测量处在存放期的单只AA电池的电压记录其测量值，再用外校万用表20V档测量处在存放期的1*10组合的电池的电压，然后用待校万用表的2V档和20V档分别测量其对应的电池电压；5.2.2用2V档测量时，若误差在±0.005V范围内贴合格标签，超出误差范围的贴不合格标签，用20V档测量时，误差在±0.01V范围内贴合格标签，超出误差范围的贴不合格标签。

5.3万用表校验完成后，贴上标签标明仪器编号、校验状态、校验日期、有效日期、校验人。

5.4外校万用表不允许以外的用途。

5.5每年对外校万用表重新校验一次并重新记录。

5.5每三个月对内校万用表重新校正一次，并更新校验标签后校验。

编 制： 审 核： 批 准：。

TGI 振源（厦门）工业有限公司TGI 振源（厦门）工业有限公司文件名称 HP3468数字万用表作业指导书编 号版 别制订部门品管部制 订 日 期 2011年5月25日 页 次共4页 第1页1. 目的：为规范盐雾试验实验的操作步聚，不会因人员更替而导致无人会操作或操作不正当。

2. 范围 ：QE 实验试（可靠性试验）3. 权责 ：略4. 定义 ：略 5． 面板结构图1 面板结构231456789TGI 振源（厦门）工业有限公司文件名称 交直流表校准作业指导书编 号 版 别制订部门品管部制 订 日 期 2011年5月25日 页 次共4页 第2页文件名称 交直流表校准作业指导书编 号 版 别制订部门品管部制 订 日 期2011年5月25日序号 名称 说明1 开关按钮 按下“ON ”,弹起“OFF ”。

2 显示窗 显示测量数值3 输入端子 用于连接被测电路、元件。

4 直流电流档 测试交流电流时按此按钮5 交流电流档 测试直流电流时按此按钮6 2Ω电阻档 测试元器件、电路2Ω内电阻时此按钮7 4Ω电阻档 测试元器件、电路大于4Ω电阻时此按钮8 交流电压档 测试交流电压时按此按钮 9直流电压档测试直流电压时按此按钮6 交、直流电流测试6.1 插上测试线（如图2）。

图 2 6.2 插上电源，按下开关至“ON ”。

6.3 看图3，按下测试直流（交流）电压按钮（红色方块圈）。

会显示出ADC ，A 表示电流，DC(直流)、AC(交流)的标志，如图3红色圆圈。

TGI 振源（厦门）工业有限公司页 次共4页 第3页文件名称交直流表校准作业指导书编 号版 别制订部门 品管部制 订 日 期 2011年5月25日 页 次共4页 第4页图3 左测试交流电流 右测试直流电流 6.4 注意事项（1）测试电流不能直接接电源，否者保险丝会烧断。

（2）测试电流不能大于3A ，否者保险丝会烧断。

7 交、直流电压测试7.1 插上测试线（如图4）图4 7.2 插上电源，按下开关至“ON ”。

数字万用表内部校准标准与方法
一、范围
本标准适用本单位所有用于测量电信、电压的计量器具在使用的量程范围内的首次检定，后续检定和使用中检验。

二、技术要求
1．工作环境
环境温度为20℃±5，相对湿度不大于75%RH。

无电磁场干扰。

2．检定标准
以KEITHLEY-2000型6位半数字万用表为基准，进行比对检定。

3．检定周期
新购的此类仪器须进行首次检定，使用中的此类仪器须每年检定一次，检定合格的方可使用。

4．误差范围
在量程范围内，测量相对误差应小于%。

5．检定人员
须指定专业人员进行检定并作好检定记录。

三、检定方法
1．外观
检查受检仪器的外观是否完好，各功能键和旋钮无松动，工作正常，电源充足。

2．受控仪器在切换测量标准后，先须校零，将输入两端短接，显示
值应为0，不为零时，可调整到零。

3．将信号源与基准万用表和受检仪器进行连接，检定电压时，须并联连接，检定电流时，须串联连接。

4．受检仪器在各测量标位至少取3个点进行比对，记录3此测量值，计算3次测量平均值。

5．受检仪器的相对误差按以下公式计算。

相对误差= ×100% 四、记录
将检验结果记录，并填写“数字万用表内校记录”表。

基准表示值-受检表示
值 测 量 范 围。

XX 页 码
版 本
版本
编制日期01审核
日期批准日期
作业内容及注意事项重庆赤晨动力机械有限公司数显万用表数显万用表操作指导书第 1 页 共 1 页1参考图片操作步骤
版本： 1 生效日期：2019-08-01修改内容生效日期直流电流：将红黑表笔分别插入“μAmAhFE”和“COM”孔中将量程开关旋转到直流电流档的适当量程，将表笔的接触点串联到被测电路中，电流极性和电流值会显示在屏幕上交流电流：将红黑表笔分别插入“μAmAhFE”和“COM”孔中将量程开关旋转到交流电流档
的适当量程
将表笔的接触点串联到被测电路中，电流极性和电流值会显示在屏幕上
根据测试需要选取匹配的测头
根据被测量内容选择合适的量程和插口
直流电压：将量程开关旋转到直流电压档的适当量程，红黑表笔分别插入“HzV Ω”和“COM”孔中
电阻检测：将量程开关旋转到电阻档的适当量程，红黑表笔分别插入“HzV Ω”和“COM”孔中，将测试表笔的接触点并联到被测电阻上，电阻数值会显示在屏幕上
测
量
步
奏二极管测试：将量程开关旋转到“ ”档，红黑表笔分别插入“HzV Ω”和“COM”孔中按下“SELECT”选择蜂鸣器或者二极管测试，将红表笔接到二极管正极，黑表笔接到二极管负极，从显示屏可以读出结果
首次发行测量准备
按下电源开关“POWER/REL”键2秒开机将测试表笔的接触点并联到被测电路上，电极性和电压数值会显示在屏幕上。

交流电压：将量程开关旋转到交流电压档的适当量程，红黑表笔分别插入“HzV Ω”和“COM”孔中
将测试表笔的接触点并联到被测电路上，电极性和电压数值会显示在屏幕上。

1 2 3。
