第一章地质导向钻井技术介绍随着油田勘探开发程度提高和生产的需要，寻找可供继续开采的大规模整装油田难度加大，原先被认为没有工业开采价值的小油层、断块油层、薄油层和老油田衰竭剩余油藏等油藏的重新开发利用，逐渐引起了各国石油公司的高度重视。

由于上述油藏地质构造复，常规的直井、定向井和水平井钻井技术和普通的测量仪器无法引导井身轨迹准确的穿越储层。

为了满足生产的需要，提高施工效益，经过不断的探索和发展，在普通定向井和水平井钻井技术基础上，逐步形成了导向钻井技术、地质导向钻井技术、旋转导向钻井技术。

随着计算机应用领域的不断扩展，人们又研制出了可用计算机系统对钻井施工进行全方位控制的闭环钻井技术，但该技术目前还只是处于实验阶段，离现场应用还有很大的距离。

在此主要介绍地质导向钻井技术的发展过程、导向钻井技术、地质导向钻井技术。

第一节地质导向钻井技术的发展过程地质导向钻井技术的发展是随着钻井技术、井下工具、井下仪器、其它配套技术的发展和地质评价的需要而发展的。

一、水平井钻井技术的发展随着技术的发展和人们观念的变化，钻井工业从最初的以开采地下石油资源为主要目的逐步向以追求经济效益为主要目的发展。

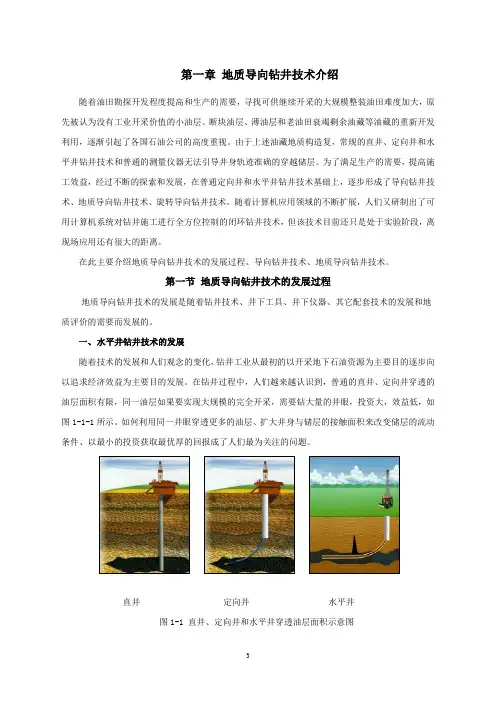

在钻井过程中，人们越来越认识到，普通的直井、定向井穿透的油层面积有限，同一油层如果要实现大规模的完全开采，需要钻大量的井眼，投资大，效益低，如图1-1-1所示。

如何利用同一井眼穿透更多的油层、扩大井身与储层的接触面积来改变储层的流动条件、以最小的投资获取最优厚的回报成了人们最为关注的问题。

直井定向井水平井图1-1 直井、定向井和水平井穿透油层面积示意图为此各国石油公司都进行了积极的尝试。

前苏联是进行水平井钻井技术研究、开发最早的国家之一，并且在1950钻成了世界上第一口水平井。

此后他们在水平井钻井设备、测量技术和理论研究等方面作了很大的努力，并成功钻成了43口水平井。

70年代末，加拿大皇家石油有限公司和Texaco公司加拿大分公司也进行了几次水平井钻井尝试。

导向钻井技术（胜利钻井工程技术公司周跃云）基本概念在定向井、水平井钻井中，为了使井眼轨迹得到合理的控制，世界各国相继开发研究了各种相应的技术，这些技术大致可分为两方面：一是预测技术，一是导向技术。

预测技术是根据力学和数学理论，对影响井眼轨迹的各种因素进行分析研究，从而预测各种钻具组合可能达到的预期效果。

但目前的预测技术水平远远低于所要求的指标。

鉴于此，导向技术应运而生。

导向技术是根据实时测量的结果，井下实时调整井眼轨迹。

井下导向钻井技术是连续控制井眼轨迹的综合性技术，它主要包括先进的钻头（一般为PDC钻头）、井下导向工具、随钻测量技术（MWD、LWD等）以及计算机技术为基础的井眼轨迹控制技术,其主要特点是井眼轨迹的随钻测量、实时调整。

导向钻井技术是随油藏地质的要求和钻井采油地面条件的限制而逐步发展起来的。

在这种技术中，井下导向钻井工具处于核心地位，它决定导向钻井系统的技术水平，导向技术则是导向钻井系统的关键技术。

一、导向钻井的工具和仪器定向井技术的进步与定向井工具和仪器的发展是相辅相成的，是密不可分的。

定向井钻井实践的需要，设计开发了专门用于定向井的工具和仪器，并在钻井实践中得到完善和提高；随着定向井工具和仪器的发展，极大地推动了定向井工艺技术水平的进步；而工艺技术的进步，对定向井工具仪器又提出了更新更高的要求。

胜利油田以及我国定向井发展的历程，充分地说明了这一辩证关系。

1.1 导向工具的主要类型随着定向井、水平井和大位移延伸井的日益增多，各种相应的井下工具相继出现，如弯接头，变壳体马达，各种稳定器等。

对这些工具一般要分为两大类：一为滑动式导向工具，二为旋转式导向工具。

两者的主要区别在于导向作业时，上部钻柱是否转动，若不转动，则为滑动式导向工具，否者为旋转式导向工具。

1.1.1 滑动式导向工具滑动式导向工具在导向作业时，转盘停止转动并被锁住，只有井底马达作业。

调整好工具面，钻进一段时间后，再开动转盘，使整体钻柱旋转，以减少摩阻及改善井眼清洗程度，随后再根据需要进行定向作业。
