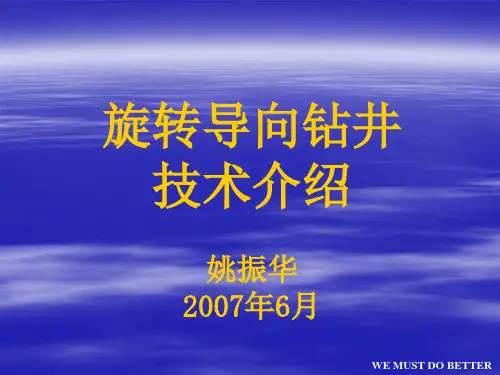

旋转导向钻井技术介绍

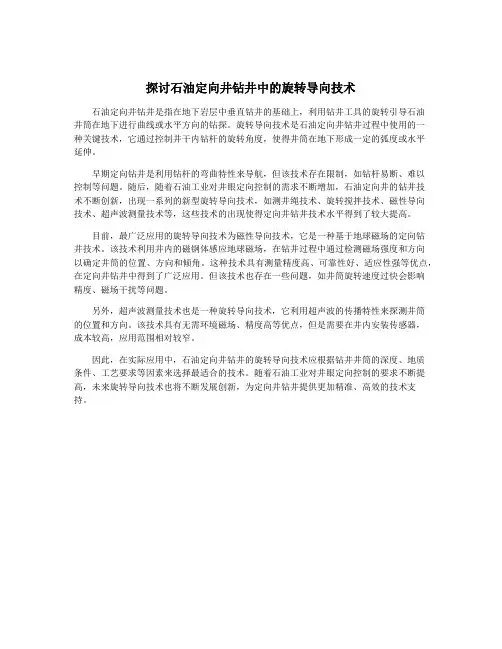

探讨石油定向井钻井中的旋转导向技术
石油定向井钻井是指在地下岩层中垂直钻井的基础上，利用钻井工具的旋转引导石油
井筒在地下进行曲线或水平方向的钻探。

旋转导向技术是石油定向井钻井过程中使用的一
种关键技术，它通过控制井干内钻杆的旋转角度，使得井筒在地下形成一定的弧度或水平
延伸。

早期定向钻井是利用钻杆的弯曲特性来导航，但该技术存在限制，如钻杆易断、难以
控制等问题。

随后，随着石油工业对井眼定向控制的需求不断增加，石油定向井的钻井技
术不断创新，出现一系列的新型旋转导向技术，如测井绳技术、旋转搅拌技术、磁性导向
技术、超声波测量技术等，这些技术的出现使得定向井钻井技术水平得到了较大提高。

目前，最广泛应用的旋转导向技术为磁性导向技术，它是一种基于地球磁场的定向钻
井技术。

该技术利用井内的磁钢体感应地球磁场，在钻井过程中通过检测磁场强度和方向
以确定井筒的位置、方向和倾角。

这种技术具有测量精度高、可靠性好、适应性强等优点，在定向井钻井中得到了广泛应用。

但该技术也存在一些问题，如井筒旋转速度过快会影响
精度、磁场干扰等问题。

另外，超声波测量技术也是一种旋转导向技术，它利用超声波的传播特性来探测井筒
的位置和方向。

该技术具有无需环境磁场、精度高等优点，但是需要在井内安装传感器，
成本较高，应用范围相对较窄。

因此，在实际应用中，石油定向井钻井的旋转导向技术应根据钻井井筒的深度、地质
条件、工艺要求等因素来选择最适合的技术。

随着石油工业对井眼定向控制的要求不断提高，未来旋转导向技术也将不断发展创新，为定向井钻井提供更加精准、高效的技术支
持。

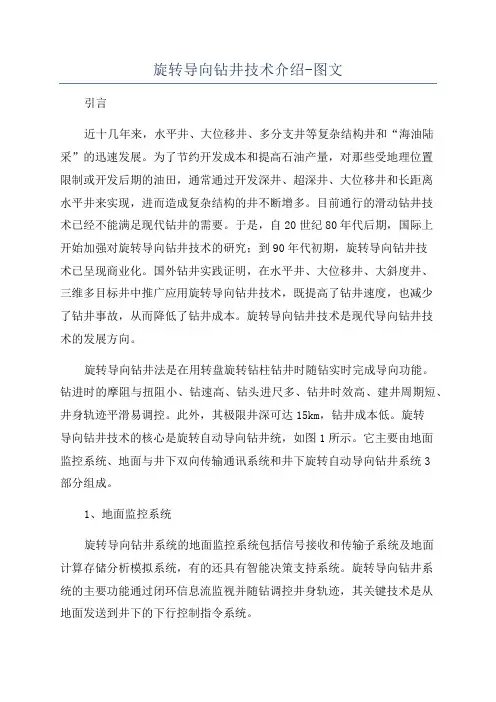

旋转导向钻井技术介绍-图文引言近十几年来，水平井、大位移井、多分支井等复杂结构井和“海油陆采”的迅速发展。

为了节约开发成本和提高石油产量，对那些受地理位置限制或开发后期的油田，通常通过开发深井、超深井、大位移井和长距离水平井来实现，进而造成复杂结构的井不断增多。

目前通行的滑动钻井技术已经不能满足现代钻井的需要。

于是，自20世纪80年代后期，国际上开始加强对旋转导向钻井技术的研究；到90年代初期，旋转导向钻井技术已呈现商业化。

国外钻井实践证明，在水平井、大位移井、大斜度井、三维多目标井中推广应用旋转导向钻井技术，既提高了钻井速度，也减少了钻井事故，从而降低了钻井成本。

旋转导向钻井技术是现代导向钻井技术的发展方向。

旋转导向钻井法是在用转盘旋转钻柱钻井时随钻实时完成导向功能。

钻进时的摩阻与扭阻小、钻速高、钻头进尺多、钻井时效高、建井周期短、井身轨迹平滑易调控。

此外，其极限井深可达15km，钻井成本低。

旋转导向钻井技术的核心是旋转自动导向钻井统，如图1所示。

它主要由地面监控系统、地面与井下双向传输通讯系统和井下旋转自动导向钻井系统3部分组成。

1、地面监控系统旋转导向钻井系统的地面监控系统包括信号接收和传输子系统及地面计算存储分析模拟系统，有的还具有智能决策支持系统。

旋转导向钻井系统的主要功能通过闭环信息流监视并随钻调控井身轨迹，其关键技术是从地面发送到井下的下行控制指令系统。

2、地面与井下双向传输通讯系统目前已提出的信号传输方式有4种，即钻井液脉冲、绝缘导线、电磁波和声波。

通过比较分析，笔者发现这4种传输方式各有优缺点和应用局限，如表1所示。

3、井下旋转自动导向钻井系统井下旋转自动导向钻井系统是旋转自动导向系统的核心，它主要由3部分构成，即测量系统、导向机构、CPU和控制系统。

（1）测量系统测量系统主要用于监测井眼轨迹的井斜、方位及地层情况等基本参数，使钻井过程中井下地质参数、钻井参数和井眼参数能够实时测量、传输、分析和控制。

导向钻井技术的原理和应用导向钻井技术（Directional drilling），又称水平井钻井技术，是一种通过改变钻井井斜角度和方向的方法，来达到在地下水平方向波动井眼的目的。

导向钻井技术通过控制钻头的运动，实现在地下进行位置、角度和航向的精确调整。

它的原理和应用广泛，可以在地下钻孔中取得更好的结果。

导向钻井技术的原理基于多种原理和注入钻井工艺的结合。

首先，通过引入方向钻井工具（如扭曲土工钻）可以改变钻铤方向的角度。

通过调整工具的旋转角度和力量，可以引导钻台在井斜方向移动，从而最终达到水平钻探的目的。

其次，通过适当的钻井液系统以及利用重钢球或倾斜模块，可以控制钻铤的角度和方向。

此外，借助技术进展和先进的感应技术，现代导向钻井系统经常使用传感器和测量工具来监测钻探过程中的方位和位置。

这些传感器可以提供导向钻井师所需的数据，以使整个过程保持稳定和控制。

1.油气开采：导向钻井技术在油气开采中广泛应用，可以在地下受限地区实现地层的最大有效开发。

通过水平或倾斜钻井，可以将井眼穿过油气藏层，以提高生产效率和产量。

此外，导向钻井技术还可以通过选择合适的路径，避开地下障碍物，使油气井的路径更加有效和经济。

2.水井钻探：导向钻井技术在水井钻探中也有广泛应用。

通过水平钻井技术，可以在地下水井中取得更好的水源。

通过控制钻井井斜角度和方向，可以钻出更多的水管，提供更多的水资源。

3.基础工程：导向钻井技术在基础工程中可以实现精确钻孔和钢筋混凝土结构中的导管穿越。

通过控制钻井井斜角度和方向，可以在地下准确定位，避开其他地下设施和地质障碍。

4.矿产勘探：导向钻井技术在矿产勘探中也有很大的应用潜力。

通过水平钻井技术，可以在地下开采矿石和矿藏资源，并提高开采效率。

总的来说，导向钻井技术的原理基于钻铤角度的调整和工具位置的控制。

通过引入方向钻井工具、调整钻井液系统、使用传感器和测量工具等先进技术，可以实现钻井的精确控制和地下导向。

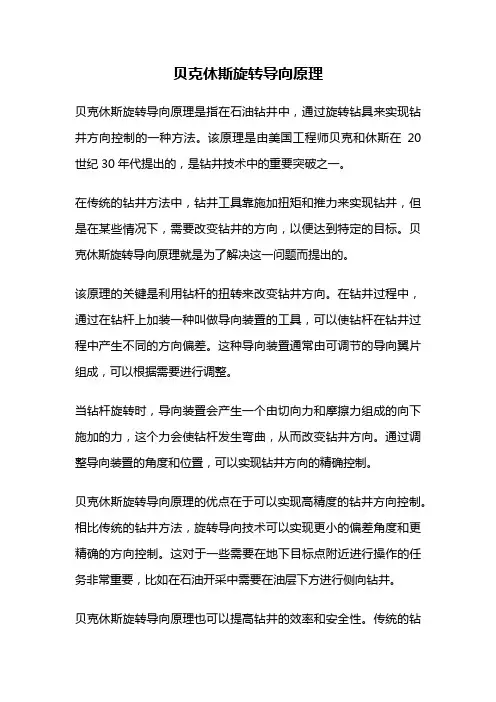

贝克休斯旋转导向原理贝克休斯旋转导向原理是指在石油钻井中，通过旋转钻具来实现钻井方向控制的一种方法。

该原理是由美国工程师贝克和休斯在20世纪30年代提出的，是钻井技术中的重要突破之一。

在传统的钻井方法中，钻井工具靠施加扭矩和推力来实现钻井，但是在某些情况下，需要改变钻井的方向，以便达到特定的目标。

贝克休斯旋转导向原理就是为了解决这一问题而提出的。

该原理的关键是利用钻杆的扭转来改变钻井方向。

在钻井过程中，通过在钻杆上加装一种叫做导向装置的工具，可以使钻杆在钻井过程中产生不同的方向偏差。

这种导向装置通常由可调节的导向翼片组成，可以根据需要进行调整。

当钻杆旋转时，导向装置会产生一个由切向力和摩擦力组成的向下施加的力，这个力会使钻杆发生弯曲，从而改变钻井方向。

通过调整导向装置的角度和位置，可以实现钻井方向的精确控制。

贝克休斯旋转导向原理的优点在于可以实现高精度的钻井方向控制。

相比传统的钻井方法，旋转导向技术可以实现更小的偏差角度和更精确的方向控制。

这对于一些需要在地下目标点附近进行操作的任务非常重要，比如在石油开采中需要在油层下方进行侧向钻井。

贝克休斯旋转导向原理也可以提高钻井的效率和安全性。

传统的钻井方法需要频繁地停工和更换钻具，而旋转导向技术可以减少停工时间，提高钻井的连续性。

同时，由于钻井方向的精确控制，可以避免一些潜在的危险情况，提高钻井作业的安全性。

贝克休斯旋转导向原理的应用范围非常广泛。

除了石油开采领域，旋转导向技术还可以应用于其他领域，比如地质勘探、水井钻探、盐井钻探等。

在这些领域中，旋转导向技术可以帮助钻井工程师更好地了解地下地层的情况，提高勘探和钻探的效率。

总的来说，贝克休斯旋转导向原理是钻井技术中一项重要的突破，通过旋转钻具来实现钻井方向控制。

该原理具有高精度、高效率和高安全性的优点，广泛应用于石油开采和其他领域。

随着技术的不断发展，相信旋转导向技术将会在未来的钻井领域中发挥更大的作用。

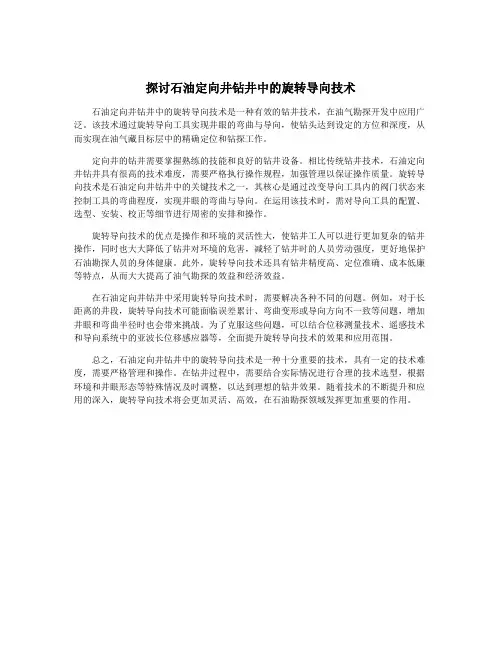

探讨石油定向井钻井中的旋转导向技术石油定向井钻井中的旋转导向技术是一种有效的钻井技术，在油气勘探开发中应用广泛。

该技术通过旋转导向工具实现井眼的弯曲与导向，使钻头达到设定的方位和深度，从而实现在油气藏目标层中的精确定位和钻探工作。

定向井的钻井需要掌握熟练的技能和良好的钻井设备。

相比传统钻井技术，石油定向井钻井具有很高的技术难度，需要严格执行操作规程，加强管理以保证操作质量。

旋转导向技术是石油定向井钻井中的关键技术之一，其核心是通过改变导向工具内的阀门状态来控制工具的弯曲程度，实现井眼的弯曲与导向。

在运用该技术时，需对导向工具的配置、选型、安装、校正等细节进行周密的安排和操作。

旋转导向技术的优点是操作和环境的灵活性大，使钻井工人可以进行更加复杂的钻井操作，同时也大大降低了钻井对环境的危害，减轻了钻井时的人员劳动强度，更好地保护石油勘探人员的身体健康。

此外，旋转导向技术还具有钻井精度高、定位准确、成本低廉等特点，从而大大提高了油气勘探的效益和经济效益。

在石油定向井钻井中采用旋转导向技术时，需要解决各种不同的问题。

例如，对于长距离的井段，旋转导向技术可能面临误差累计、弯曲变形或导向方向不一致等问题，增加井眼和弯曲半径时也会带来挑战。

为了克服这些问题，可以结合位移测量技术、遥感技术和导向系统中的亚波长位移感应器等，全面提升旋转导向技术的效果和应用范围。

总之，石油定向井钻井中的旋转导向技术是一种十分重要的技术，具有一定的技术难度，需要严格管理和操作。

在钻井过程中，需要结合实际情况进行合理的技术选型，根据环境和井眼形态等特殊情况及时调整，以达到理想的钻井效果。

随着技术的不断提升和应用的深入，旋转导向技术将会更加灵活、高效，在石油勘探领域发挥更加重要的作用。

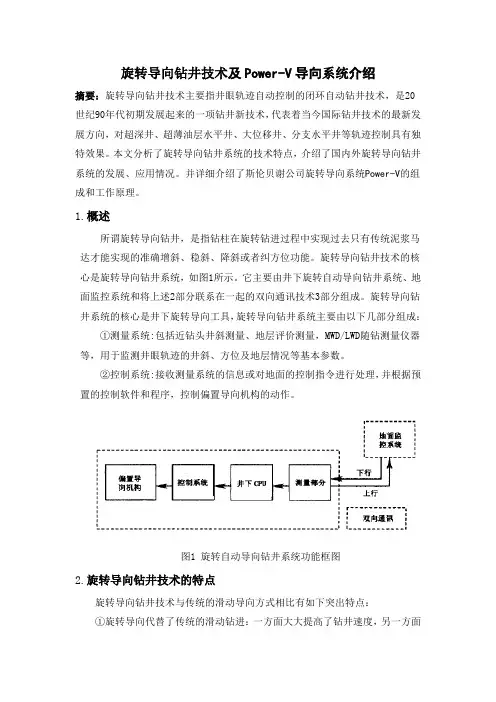

旋转导向钻井技术及Power-V导向系统介绍摘要：旋转导向钻井技术主要指井眼轨迹自动控制的闭环自动钻井技术，是20世纪90年代初期发展起来的一项钻井新技术，代表着当今国际钻井技术的最新发展方向，对超深井、超薄油层水平井、大位移井、分支水平井等轨迹控制具有独特效果。

本文分析了旋转导向钻井系统的技术特点，介绍了国内外旋转导向钻井系统的发展、应用情况。

并详细介绍了斯伦贝谢公司旋转导向系统Power-V的组成和工作原理。

1.概述所谓旋转导向钻井，是指钻柱在旋转钻进过程中实现过去只有传统泥浆马达才能实现的准确增斜、稳斜、降斜或者纠方位功能。

旋转导向钻井技术的核心是旋转导向钻井系统，如图1所示。

它主要由井下旋转自动导向钻井系统、地面监控系统和将上述2部分联系在一起的双向通讯技术3部分组成。

旋转导向钻井系统的核心是井下旋转导向工具，旋转导向钻井系统主要由以下几部分组成：①测量系统:包括近钻头井斜测量、地层评价测量，MWD/LWD随钻测量仪器等，用于监测井眼轨迹的井斜、方位及地层情况等基本参数。

②控制系统:接收测量系统的信息或对地面的控制指令进行处理，并根据预置的控制软件和程序，控制偏置导向机构的动作。

图1 旋转自动导向钻井系统功能框图2.旋转导向钻井技术的特点旋转导向钻井技术与传统的滑动导向方式相比有如下突出特点：①旋转导向代替了传统的滑动钻进：一方面大大提高了钻井速度，另一方面解决了滑动导向方式带来的诸如井身质量差、井眼净化效果差及极限位移限制等缺点，从而大大提高了钻井安全性，解决了大位移井的导向问题；②具有不必起下钻自动调整钻具导向性能的能力，大大提高了钻井效率和井眼轨迹控制的灵活性，可满足高难特殊工艺井的导向钻井需要；③具有井下闭环自动导向的能力，结合地质导向技术使用，使井眼轨迹控制精度大大提高。

旋转导向钻井技术的上述特点，使其可以大大提高油气开发能力和开发效率，降低钻井成本和开发成本，满足了油气勘探开发形势的需要。

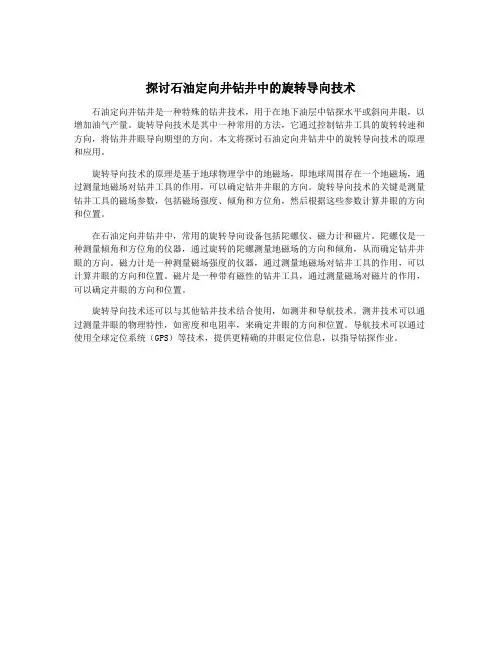

探讨石油定向井钻井中的旋转导向技术
石油定向井钻井是一种特殊的钻井技术，用于在地下油层中钻探水平或斜向井眼，以增加油气产量。

旋转导向技术是其中一种常用的方法，它通过控制钻井工具的旋转转速和方向，将钻井井眼导向期望的方向。

本文将探讨石油定向井钻井中的旋转导向技术的原理和应用。

旋转导向技术的原理是基于地球物理学中的地磁场，即地球周围存在一个地磁场，通过测量地磁场对钻井工具的作用，可以确定钻井井眼的方向。

旋转导向技术的关键是测量钻井工具的磁场参数，包括磁场强度、倾角和方位角，然后根据这些参数计算井眼的方向和位置。

在石油定向井钻井中，常用的旋转导向设备包括陀螺仪、磁力计和磁片。

陀螺仪是一种测量倾角和方位角的仪器，通过旋转的陀螺测量地磁场的方向和倾角，从而确定钻井井眼的方向。

磁力计是一种测量磁场强度的仪器，通过测量地磁场对钻井工具的作用，可以计算井眼的方向和位置。

磁片是一种带有磁性的钻井工具，通过测量磁场对磁片的作用，可以确定井眼的方向和位置。

旋转导向技术还可以与其他钻井技术结合使用，如测井和导航技术。

测井技术可以通过测量井眼的物理特性，如密度和电阻率，来确定井眼的方向和位置。

导航技术可以通过使用全球定位系统（GPS）等技术，提供更精确的井眼定位信息，以指导钻探作业。

旋转导向钻井技术应用研究及其进展
旋转导向钻井技术是指利用钻头本身的旋转引导钻柱前进方向的一种钻井技术。

它具
有导向准确、操作简单、钻井速度快、成本相对较低等优点，在油气田、地热井、水井等
领域有广泛应用。

本文将对旋转导向钻井技术的原理、分类、应用现状及未来发展趋势进
行分析和探讨。

一、旋转导向钻井技术原理
旋转导向钻井技术是以钻头的旋转运动为基础实现钻井方向控制的。

钻头旋转运动产
生了副反力，同时地层阻力又使得钻头产生推力，将钻柱不断向前推进。

当钻头稍微偏离
钻井轨迹时，钻柱的副反力和阻力不再共线，形成了一个力矩，使得钻柱产生了角转动，
从而实现了钻井方向的调整。

旋转导向钻井技术按照操作方式可以分为手动导向钻井和自动导向钻井两类；按照应
用领域可以分为油气田开发导向钻井、地热井导向钻井、水井导向钻井等。

根据所需导向
精度可分为低精度导向、中精度导向和高精度导向。

旋转导向钻井技术已经广泛应用于油气田开发、地热井和水井钻探等领域。

在油气田
开发中，旋转导向钻井技术可以实现复杂井型和多层次钻探，提高采气采油效率。

在地热
井和水井钻探中，旋转导向钻井技术可以提高钻井效率、降低钻井成本。

未来旋转导向钻井技术将继续朝着快速、高效、低成本、高精度的方向发展。

一方面，钻井技术将逐渐自动化，实现更加精准和高效的导向钻井；另一方面，随着油气田、地热
井和水井等应用领域的不断扩大，导向精度将会更加重要。

因此，未来旋转导向钻井技术
将面临更高的技术挑战和发展机遇。

探讨石油定向井钻井中的旋转导向技术
随着现代油气勘探技术的发展，石油定向井钻井技术得到了广泛应用。

石油定向井钻井指针是沉积岩、地层变形区、构造复杂区或固井区等区域内为了实现钻井目标而采用的一种钻井取向技术。

旋转导向技术是其中一种关键技术，通过利用旋转钻头的力量来影响钻杆弯曲，从而实现井身的变向和定向。

旋转导向技术原理是基于受力平衡原理，使用旋转钻杆和锚定钢索来控制钻头和钻井液的方向和位置，以便实现沿着目标区的预定方位和角度进行钻进。

旋转导向技术对于提高钻井操作的安全性，提高井筒质量，降低成本和提高钻进效率等方面具有重要意义。

旋转导向工具主要包括下列几个方面：第一类工具为测量工具，它们实时地测量井身的倾角和方位角，并回传这些信息给地面控制室。

第二类工具为控制工具，它们可以通过调节驱动装置、变换钻头形状或改变钻井液的压力来控制井身方向。

第三类工具为辅助工具，用于安装在钻头上提高控制效果。

例如，弯曲钻头、旋转稳定器、齐平手段和喷雾器等。

在使用旋转导向技术时，需要对其进行合理地设计和选择，根据不同的情况采取不同的控制策略，以提高钻进效率和钻井质量。

在选择旋转导向系统时需要根据研究区域的地质构造来确定设计方案，确保旋转导向系统能够最大限度地适应地质条件。

在维护旋转导向设备时，也需要经常进行检查并及时更换设备。

另外，还需要与钻头的其他部件紧密配合，确保系统的整体效果并保证系统的安全可靠性。

总的来说，旋转导向技术的应用已经广泛，它可以提高钻井效率、降低成本和提高钻井质量，使得石油勘探开发变得更加安全和可靠。

随着技术的不断发展和改进，它的应用前景将更加广阔。

旋转导向钻井技术应用研究及其进展旋转导向钻井技术是一种通过旋转钻杆来改变钻头在井眼中的方向的钻井方法。

该技术通过控制钻杆和钻头的旋转方向和速度，从而控制钻头在井眼中的前进方向，实现井眼的弯曲和定向钻井。

旋转导向钻井技术在石油勘探和开发中得到了广泛应用，同时也在地热能、地下储气库等领域得到了应用。

一、旋转导向钻井技术的原理及特点1. 高效性：旋转导向钻井技术可以实现井眼的弯曲和定向钻井，可以快速地改变井眼的方向，提高钻井效率。

2. 灵活性：旋转导向钻井技术可以根据具体的钻井需求来灵活调整钻杆和钻头的旋转方向和速度，适应不同的地质条件和井眼形状。

3. 精准性：旋转导向钻井技术可以实现高精度的定向钻井，能够满足复杂地质条件下的钻井需求。

1. 旋转导向钻井技术在石油勘探中的应用在石油勘探中，旋转导向钻井技术可以帮助勘探公司快速地找到潜在的油气储层，提高勘探效率。

通过控制钻头的旋转方向和速度，可以实现垂直井眼向水平井眼的转变，同时可以实现井眼的弯曲，应对不同地质条件下的勘探需求。

地热能开发需要在地下岩石中进行钻井，以获取地热能资源。

在这种情况下，由于地下岩石的复杂性和不同地质条件，传统的钻井方法往往难以满足需求。

而旋转导向钻井技术可以根据地质条件和井眼形状，灵活地调整钻头的方向和速度，使钻井过程更加灵活和高效。

地下储气库需要在地下进行大规模的储气钻井，为城市供应天然气。

在这种情况下，旋转导向钻井技术可以帮助储气库公司实现良好的储气井眼设计，并在钻井过程中提高钻井效率和精度。

在技术方面，随着石油工程技术的不断发展，旋转导向钻井技术已经实现了自动化和智能化。

通过加装传感器和控制系统，可以实现对钻头运动的实时监测和控制，实现钻井过程的智能化管理。

还可以通过井下遥控系统，实现对钻井过程的远程控制，提高了钻井的安全性和效率。

在应用方面，旋转导向钻井技术已经被广泛应用于复杂地质条件和水平井眼的钻井中。

通过对钻井工艺和设备的调整和优化，可以更好地满足不同地质条件下的钻井需求。

旋转导向钻井技术及Power-V第一篇：旋转导向钻井技术及Power-V旋转导向钻井技术及Power-V导向系统介绍摘要：旋转导向钻井技术主要指井眼轨迹自动控制的闭环自动钻井技术，是20世纪90年代初期发展起来的一项钻井新技术，代表着当今国际钻井技术的最新发展方向，对超深井、超薄油层水平井、大位移井、分支水平井等轨迹控制具有独特效果。

本文分析了旋转导向钻井系统的技术特点，介绍了国内外旋转导向钻井系统的发展、应用情况。

并详细介绍了斯伦贝谢公司旋转导向系统Power-V的组成和工作原理。

1.概述所谓旋转导向钻井，是指钻柱在旋转钻进过程中实现过去只有传统泥浆马达才能实现的准确增斜、稳斜、降斜或者纠方位功能。

旋转导向钻井技术的核心是旋转导向钻井系统，如图1所示。

它主要由井下旋转自动导向钻井系统、地面监控系统和将上述2部分联系在一起的双向通讯技术3部分组成。

旋转导向钻井系统的核心是井下旋转导向工具，旋转导向钻井系统主要由以下几部分组成：①测量系统:包括近钻头井斜测量、地层评价测量，MWD/LWD 随钻测量仪器等，用于监测井眼轨迹的井斜、方位及地层情况等基本参数。

②控制系统:接收测量系统的信息或对地面的控制指令进行处理，并根据预置的控制软件和程序，控制偏置导向机构的动作。

图1 旋转自动导向钻井系统功能框图2.旋转导向钻井技术的特点旋转导向钻井技术与传统的滑动导向方式相比有如下突出特点：①旋转导向代替了传统的滑动钻进：一方面大大提高了钻井速度，另一方面解决了滑动导向方式带来的诸如井身质量差、井眼净化效果差及极限位移限制等缺点，从而大大提高了钻井安全性，解决了大位移井的导向问题；②具有不必起下钻自动调整钻具导向性能的能力，大大提高了钻井效率和井眼轨迹控制的灵活性，可满足高难特殊工艺井的导向钻井需要；③具有井下闭环自动导向的能力，结合地质导向技术使用，使井眼轨迹控制精度大大提高。

旋转导向钻井技术的上述特点，使其可以大大提高油气开发能力和开发效率，降低钻井成本和开发成本，满足了油气勘探开发形势的需要。

探讨石油定向井钻井中的旋转导向技术石油定向井钻井是在油井钻探中广泛使用的技术之一，它可以帮助钻井工程师在垂直井眼外围的油层中进行准确的定向操作。

在石油定向井钻井过程中，旋转导向技术扮演着重要的角色。

本文将探讨旋转导向技术的原理、应用以及未来发展趋势。

旋转导向技术是一种通过转动钻头实现定向控制的技术。

在传统的钻井方法中，通过上下推拉和钻杆的旋转来推进钻头，但是对于需要定向的井眼来说，这种方法并不适用。

旋转导向技术通过转动钻头，使其垂直钻井轴线的方向发生偏转，从而实现对井眼方向的控制。

旋转导向技术的一个关键元素是偏转器，它可以通过改变钻井时钻头的旋转平面，实现钻头偏离井眼轴线的目的。

常见的偏转器包括曲柄偏转器、转角偏转器等。

曲柄偏转器通过将钻杆上转动的旋转运动转化为纵向的推力，从而推动钻头产生侧向偏转。

转角偏转器则通过改变钻杆与井眼轴线的交角，实现钻头偏离井眼轴线的控制。

在石油定向井钻井中，旋转导向技术具有很多应用。

它可以帮助钻井工程师在复杂地层中钻探。

由于地下油层的形态各异，传统的垂直钻井技术并不能满足勘探和生产的需要。

旋转导向技术可以使钻井工程师根据地层情况进行定向控制，以获得更准确的油层信息。

旋转导向技术在水平井钻井中也得到广泛应用。

水平井是一种特殊的井型，将钻杆进行水平导向，可以在水平方向上增大井眼长度，从而增加了产能和产量。

旋转导向技术可以帮助钻井工程师控制钻头在水平方向上的位置，确保井眼的准确定向。

旋转导向技术还可以在井下定向测井中发挥重要作用。

传统的井下测井方法需要井下测井工具和线缆的配合，操作复杂且成本高昂。

而旋转导向技术可以使钻头在井下进行旋转，通过记录井眼的旋转速度和方向来实现定向测井，大大降低了成本和风险。

目前的旋转导向技术还存在一些挑战和待解决的问题。

旋转导向技术在非稳定地层中的适应性有待改进。

随着油气资源的逐渐枯竭，井下测井和导向技术也需要不断创新和改进。

未来的发展趋势可能包括更精确的定向控制技术、更可靠的偏转器设计以及更高效的井下测井方法。
