图解汽车电子控制助力转向系统原理

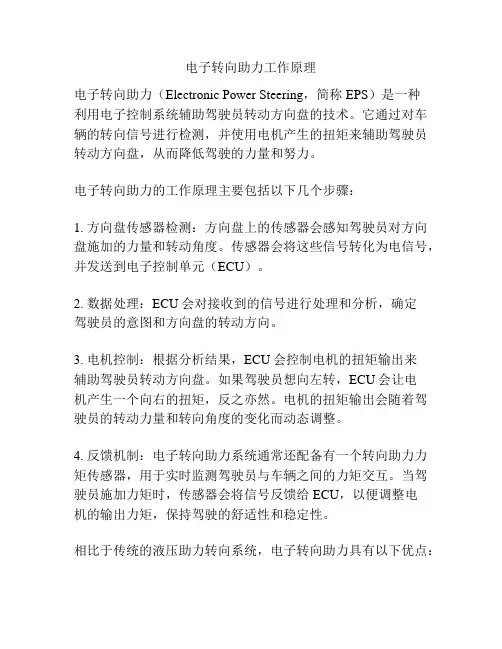

电子转向助力工作原理电子转向助力（Electronic Power Steering，简称EPS）是一种利用电子控制系统辅助驾驶员转动方向盘的技术。

它通过对车辆的转向信号进行检测，并使用电机产生的扭矩来辅助驾驶员转动方向盘，从而降低驾驶的力量和努力。

电子转向助力的工作原理主要包括以下几个步骤：1. 方向盘传感器检测：方向盘上的传感器会感知驾驶员对方向盘施加的力量和转动角度。

传感器会将这些信号转化为电信号，并发送到电子控制单元（ECU）。

2. 数据处理：ECU会对接收到的信号进行处理和分析，确定驾驶员的意图和方向盘的转动方向。

3. 电机控制：根据分析结果，ECU会控制电机的扭矩输出来辅助驾驶员转动方向盘。

如果驾驶员想向左转，ECU会让电机产生一个向右的扭矩，反之亦然。

电机的扭矩输出会随着驾驶员的转动力量和转向角度的变化而动态调整。

4. 反馈机制：电子转向助力系统通常还配备有一个转向助力力矩传感器，用于实时监测驾驶员与车辆之间的力矩交互。

当驾驶员施加力矩时，传感器会将信号反馈给ECU，以便调整电机的输出力矩，保持驾驶的舒适性和稳定性。

相比于传统的液压助力转向系统，电子转向助力具有以下优点：1. 节能环保：电子转向助力系统无需使用传统液压助力系统中的液压泵和油液，从而减少了能量的浪费和对环境的污染。

2. 精确性高：由于电子信号的处理精度高，电子转向助力系统可以更准确地感知驾驶员的意图，并根据需求提供适当的转向助力力矩。

3. 动态性能好：电子转向助力系统根据驾驶条件实时调整输出力矩，可以提供更好的操控性能和稳定性，以适应不同路况和驾驶风格。

总的来说，电子转向助力利用电子技术对方向盘施加辅助力矩，减轻驾驶员的努力，提供精确的控制和舒适的驾驶体验。

汽车电动助⼒转向机构的设计讲解汽车电动助⼒转向机构的设计引⾔在汽车的发展历程中，转向系统经历了四个发展阶段：从最初的机械式转向系统（Manual Steering，简称MS）发展为液压助⼒转向系统（Hydraulic Power Steering，简称HPS），然后⼜出现了电控液压助⼒转向系统（Electro Hydraulic Power Steering，简称EHPS）和电动助⼒转向系统（Electric Power Steering，简称EPS）。

装配机械式转向系统的汽车，在泊车和低速⾏驶时驾驶员操纵负担过于沉重，为了解决这个问题，美国GM公司在20世纪50年代率先在轿车上采⽤了液压助⼒转向系统[1]。

但是，液压助⼒转向系统⽆法兼顾车辆低速时的转向轻便性和⾼速时的转向稳定性，因此在1983年⽇本koyo公司推出了具备车速感应功能的电控液压助⼒转向系统。

这种新型的转向系统可以随着车速的升⾼提供逐渐减⼩的转向助⼒，但是结构复杂、造价较⾼，⽽且⽆法克服液压系统⾃⾝所具有的许多缺点，是⼀种介于液压助⼒转向和电动助⼒转向之间的过渡产品。

到了1988年，⽇本Suzuki公司⾸先在⼩型轿车Cervo上配备了Koyo公司研发的转向柱助⼒式电动助⼒转向系统；1990年，⽇本Honda 公司也在运动型轿车NSX上采⽤了⾃主研发的齿条助⼒式电动助⼒转向系统，从此揭开了电动助⼒转向在汽车上应⽤的历史。

第1章概述1.1电动助⼒转向的优点与传统的转向系统相⽐，电动助⼒转向系统最⼤的特点就是极⾼的可控制性，即通过适当的控制逻辑，调整电机的助⼒特性，以达到改善操纵稳定性和驾驶舒适性的⽬的。

作为今后汽车转向系统的发展⽅向，必将取代现有的机械转向系统、液压助⼒转向系统和电控制液压助⼒转向系统[2]。

相⽐传统液压动⼒转向系统，电动助⼒转向系统具有以下优点：（1）只在转向时电机才提供助⼒，可以显著降低燃油消耗传统的液压助⼒转向系统有发动机带动转向油泵，不管转向或者不转向都要消耗发动机部分动⼒。

EPS工作原理EPS，即电子助力转向系统（Electric Power Steering System），是一种利用电子技术来辅助汽车转向的系统。

它通过电子控制单元（ECU）控制机电来提供转向助力，取代了传统的液压助力转向系统。

EPS工作原理主要包括机电控制、转向力传感器、转向角传感器和ECU等组成部份。

1. 机电控制：EPS系统中的机电主要负责提供转向助力。

当驾驶员转动方向盘时，ECU接收到信号后，控制机电旋转，产生相应的转向助力。

机电的转向助力大小由ECU根据车速、转向角度和驾驶员的转向力需求进行调节。

2. 转向力传感器：转向力传感器用于感知驾驶员施加在方向盘上的转向力。

它将转向力的大小转化为电信号，并传输给ECU。

ECU根据转向力的大小来调整机电的转向助力，使驾驶员感到舒适且符合预期的转向感觉。

3. 转向角传感器：转向角传感器用于感知方向盘的转动角度。

它将方向盘的转动角度转化为电信号，并传输给ECU。

ECU根据转向角度的变化来判断驾驶员的转向意图，并相应地调整机电的转向助力。

4. ECU：ECU是EPS系统的核心控制单元，负责接收和处理来自转向力传感器和转向角传感器的信号，并根据驾驶员的转向需求来控制机电的转向助力。

ECU 还可以根据车速和驾驶条件进行自适应调节，以提供最佳的转向助力效果。

EPS工作原理的优势：1. 节能环保：相比传统的液压助力转向系统，EPS系统不需要使用液压泵，减少了能源消耗和油液的污染。

2. 操控灵便：EPS系统可以根据驾驶员的转向意图和驾驶条件进行实时调节，提供更灵敏、准确的转向助力，使驾驶更加轻松和舒适。

3. 故障自诊断：EPS系统具有故障自诊断功能，可以监测系统的工作状态，并在浮现故障时提供相应的故障代码，方便维修和排除故障。

4. 安全可靠：EPS系统在车辆发生碰撞时可以自动断电，避免电流对车辆和人员造成损伤。

此外，EPS系统还可以通过与车辆稳定控制系统（如ESP）的联动，提供更好的车辆稳定性和操控性能。

EPS工作原理EPS（Electronic Power Steering）是一种电动助力转向系统，它通过电子控制单元（ECU）和电动助力转向电机来提供转向力。

EPS工作原理是基于车辆转向需求的感应和控制。

1. 传感器感应EPS系统通过安装在转向柱上的转向角传感器来感应驾驶员的转向动作。

转向角传感器会测量转向柱的旋转角度，并将这些数据传输给ECU。

2. ECU计算ECU会根据转向角传感器提供的数据，计算出车辆的转向需求。

ECU还会考虑到车辆的速度、负载以及其他相关因素，以提供最佳的转向助力。

3. 电动助力转向电机根据ECU的计算结果，电动助力转向电机将提供相应的转向助力。

电动助力转向电机通常位于转向柱附近，通过与转向机构相连来产生转向力。

4. 助力转向当驾驶员转动方向盘时，电动助力转向电机会提供适当的助力来帮助转向。

助力的大小取决于驾驶员的转向力和ECU计算出的转向需求。

5. 转向力反馈EPS系统还可以通过电动助力转向电机提供转向力的反馈。

这种反馈可以让驾驶员感受到路面的情况，提高驾驶的准确性和舒适性。

6. 故障检测和安全措施EPS系统通常还具有故障检测功能，可以监测系统的工作状态。

如果系统出现故障，ECU会发送警报并切换到备用模式，以确保驾驶员的安全。

总结：EPS工作原理是通过转向角传感器感应驾驶员的转向动作，ECU计算转向需求并控制电动助力转向电机提供相应的转向助力。

EPS系统可以提供转向力的反馈，并具有故障检测和安全措施，以确保驾驶员的安全。

这种电动助力转向系统在现代汽车中得到广泛应用，提供了更轻便、灵敏和舒适的转向体验。

电子助力的工作原理电子助力是一种通过电子控制系统来辅助汽车转向、制动和加速的技术。

它主要通过三个方面来帮助驾驶员操作车辆，提升行车安全和驾驶舒适性。

其工作原理如下：1. 电子助力转向系统：传统的液压助力转向系统中，液压泵通过带动转向传动机构来辅助转向，而电子助力转向系统则利用电子传感器和电动伺服机构来实现转向辅助。

当驾驶员转动方向盘时，电子传感器会感知到转动力度，并通过电控单元计算转向所需的辅助力，并通过电动伺服机构施加到转向系统上，从而减轻驾驶员转向的力量和提升转向的灵敏度。

2. 电子助力制动系统：电子助力制动系统主要包括了电子制动助力器和防抱死系统（ABS）。

当驾驶员踩下制动踏板时，电子制动助力器会通过感应制动力度，并利用电子控制单元来计算出所需辅助制动力。

然后，电子制动助力器将这个辅助力输出到制动系统，提供额外的制动力，从而缩短制动距离和提升制动效果。

同时，防抱死系统通过感知车轮的转速并实时调整制动力度，以防止车轮抱死，提高制动的稳定性和可控性。

3. 电子助力加速系统：电子助力加速系统主要包含了电子油门控制系统和牵引力控制系统。

电子油门控制系统通过感应油门踏板的力度和速度，并将这些信息发送到电子控制单元。

电子控制单元根据驾驶员的需求计算出合适的油门开度，并通过电动执行机构调节油门执行器来控制车辆的加速。

牵引力控制系统通过感知车轮的附着情况，并通过电子控制单元控制牵引力分配，使车辆能够在不同路面条件下得到最佳的牵引力，提高驾驶的稳定性和安全性。

电子助力技术的应用使驾驶变得更加轻松和舒适，但同时也需要电子控制系统的精准计算和反馈来确保系统的可靠性和安全性。

因此，对于电子助力系统的维护和保养也显得尤为重要。

电控液压助力转向系统组成和工作原理简介电控液压助力转向系统（EHPS）是现代汽车转向系统的重要部分，它结合了电子控制和液压动力，以提供更精确、更稳定的转向助力。

以下是电控液压助力转向系统的组成和工作原理的详细介绍。

一、组成电控液压助力转向系统主要由以下几个部分组成：1.转向柱：这是驾驶员操作转向的主要设备，转向柱上装有转向盘。

2.电动助力泵：该设备由电动机驱动，将油从储油罐中泵出，增加液压压力。

3.储油罐：储存液压油，同时保持液压系统的压力。

4.动力转向器：这是一个将液压能转化为机械能的装置，它利用阀控制液压油的流动，从而产生转向助力。

5.电子控制单元（ECU）：根据车速、方向盘转角等信息，控制电动助力泵的运转和提供转向助力的大小。

二、工作原理电控液压助力转向系统的工作原理可以概括为以下几点：1.电动助力泵：电动助力泵由电动机驱动，根据ECU的指令调整输出压力。

在低速时，电动机产生的助力较大，以增强转向性能；在高速时，电动机产生的助力较小，以保证稳定性。

2.液压回路：当驾驶员转动方向盘时，动力转向器中的阀会开启，使液压油流入助力缸中。

液压缸中的活塞受到液压力，推动转向柱和转向轮转动。

同时，液压回路中的单向阀确保液压油只能流向一个方向，防止回流。

3.电子控制单元：ECU根据车速、方向盘转角等信息，计算出合适的助力大小和方向。

它通过调节电动机的电流或电压，控制电动助力泵的输出压力，从而提供合适的助力。

此外，ECU还可以监控系统的运行状态，如有异常会立即采取措施。

4.反馈系统：在电控液压助力转向系统中，还设有反馈系统。

反馈系统通过传感器监测方向盘的转角和速度、车速等信息，将这些信息反馈给ECU。

ECU根据这些信息调整助力泵的工作状态，确保系统始终处于最佳工作状态。

5.液压油的循环：在系统中，液压油不断地在回油管路和助力缸之间循环流动。

回油管路中的温度传感器可以监测液压油的温度，防止过高或过低。

如果液压油的温度过高，系统会自动减少助力泵的工作时间，或者开启冷却系统降低温度。

电控转向系统的组成及工作原理
一、概述
电控转向系统是汽车主动安全系统的重要组成部分，其工作原理是通过传感器、控制器和执行器等组件的协同作用，实现转向系统的智能化控制。

二、传感器
传感器是电控转向系统的信息输入元件，用于实时监测汽车行驶状态和驾驶员的操纵指令。

常见的传感器包括方向盘转角传感器、横摆角速度传感器、侧向加速度传感器等。

这些传感器将采集到的信号传输给控制器，为系统决策提供依据。

三、控制器
控制器是电控转向系统的核心，负责接收和处理传感器信号，并根据预设的控制策略计算出最佳的转向助力。

常见的控制器包括电子控制单元（ECU）和动力转向控制单元（PSCU）。

控制器内部集成了大量的算法和模型，能够实现对转向系统的精确控制。

四、执行器
执行器是电控转向系统的输出元件，根据控制器的指令调节转向助力的大小和方向。

常见的执行器包括电动助力转向器、电磁助力转向器等。

执行器通过调节助力电机的工作电流，实现转向助力的调整。

五、工作原理
在电控转向系统中，传感器不断监测汽车行驶状态和驾驶员的操纵指令，并将信号传输给控制器。

控制器根据预设的控制策略对这些
信号进行分析和处理，计算出最佳的转向助力。

然后，控制器将控制指令发送给执行器，执行器根据指令调整助力电机的工作状态，实现转向助力的调整。

整个过程持续进行，以保证汽车在行驶过程中的稳定性和安全性。

六、总结
电控转向系统通过传感器、控制器和执行器的协同作用，实现了对汽车转向系统的精确控制。

这种系统能够提高汽车的主动安全性能，减少交通事故的发生，同时也为驾驶员提供了更加舒适和便捷的驾驶体验。

eps工作原理图EPS工作原理图。

EPS（Electric Power Steering）是一种采用电动辅助系统来辅助转向的汽车转向系统。

相比传统的液压助力转向系统，EPS系统具有更高的能效和更灵敏的响应速度。

本文将介绍EPS的工作原理图及其工作原理。

EPS系统的工作原理图如下所示：1. 电机控制单元（ECU），EPS系统的核心部件是电机控制单元，它负责监测车辆速度、方向盘转角和驾驶员的转向力，并通过控制电机的输出力来实现转向辅助。

2. 扭矩传感器，扭矩传感器用于监测驾驶员对方向盘施加的转向力，并将这些信息传输给电机控制单元。

3. 转向角传感器，转向角传感器用于监测方向盘的转向角度，并将这些信息传输给电机控制单元。

4. 电机，EPS系统中的电机通常安装在转向柱或转向齿轮上，通过控制电机的输出力来辅助驾驶员转向。

EPS系统的工作原理如下：当驾驶员转动方向盘时，扭矩传感器将转向力的信息传输给电机控制单元。

同时，转向角传感器将方向盘的转向角度信息传输给电机控制单元。

电机控制单元根据这些信息计算出所需的转向辅助力，并控制电机输出相应的力来辅助驾驶员转向。

在低速行驶时，EPS系统会提供更大的转向辅助力，使驾驶员更容易转动方向盘。

而在高速行驶时，EPS系统会减小转向辅助力，以保证车辆的稳定性和操控性。

与传统的液压助力转向系统相比，EPS系统具有以下优点：1. 能效更高，EPS系统不需要额外的液压泵和液压油路，因此能效更高，可以提高车辆的燃油经济性。

2. 响应速度更快，EPS系统的电机响应速度更快，可以更准确地根据驾驶员的操作提供转向辅助力，提升车辆的操控性能。

3. 可调性更强，EPS系统可以根据车速和驾驶条件调整转向辅助力的大小，使车辆在不同行驶状态下都能保持良好的操控性能。

总之，EPS系统通过电动辅助转向的方式，提高了车辆的操控性能和能效，是现代汽车上常见的转向系统之一。

希望本文所述的EPS工作原理图及工作原理能够帮助读者更好地理解EPS系统的工作原理和优点。

EPS系统的结构及工作原理2.1 电子控制式电动助力转向系统的基本工作原理电子控制式电动助力转向系统是在传统机械转向机构基础上，增加信号传感装置、电子控制装置和转向助力机构。

它是利用电动机产生的动力来帮助驾驶员进行转向。

不转向时，电动机不工作；转向时，转矩传感器检测到的转向盘转矩和旋转方向信号输送给控制单元，控制单元根据转矩大小及其方向和从车速传感器传来的车速信号向电动机发出指令，电动机输出相应大小及方向的转矩以产生助力。

图 2.1 电控助力转向系统2.2 电子控制式电动助力转向系统的分类根据电动机驱动部位的不同，将电动助力转向系统分为三类：转向轴助力式、转向器小齿轮助力式和齿条助力式。

图2.1为转向轴助力式转向系统原理图。

其转矩传感器、电动机、离合器和转向助力机构组成一体，安装在转向柱上。

其特点是结构紧凑、所测取的转矩信号与控制直流电机助力的响应性较好。

这种类型一般在轿车上使用。

小齿轮助力式转向系统的转矩传感器、电动机、离合器和转向助力机构仍为一体，只是整体安装在转向小齿轮处，直接给小齿轮助力，可获得较大的转向力。

该型式可使各部件布置更方便，但当转向盘与转向器之间装有万向传动装置时，转矩信号的取得与助力车轮部分不在同一直线上，其助力控制特性难以保证准确。

齿条助力式转向系统的转矩传感器单独地安装在小齿轮处，电动机与转向助力机构一起安装在小齿轮另一端的齿条处，用以给齿条助力。

该类型又根据减速传动机构的不同可分为两种：一种是电动机做成中空的，齿条从中穿过，电动机动力经一对斜齿轮和螺杆螺母传动副以及与螺母制成一体的铰接块传给齿条。

这种结构是第一代电动助力转向系统，由于电动机位于齿条壳体内，结构复杂、价格高、维修也很困难。

另一种是电动机与齿条的壳体相互独立，电动机动力经另一小齿轮传给齿条，由于易于制造和维修，成本低，已取代了第一代产品。

因为齿条由一个独立的齿轮驱动，可给系统较大的助力，主要用于重型汽车。

简述电子助力转向系统的工作原理电子助力转向系统，简称EPS，是汽车行业越来越广泛使用的一种新型技术。

它将传统的机械转向系统替换成更加现代化、精准可控的电子控制系统，从而改善汽车的操控性，增强安全性，提高驾驶舒适性。

一般来说，EPS由以下部件组成：第一，电子控制器。

它是EPS的核心，负责接收驾驶员传感器传来的方向盘转角信号，向驱动机构发出控制信号，从而调节方向盘驱动机构的输出力；第二，电源系统。

它采用了汽车电池供电，将电力变换为一定角度转向所需要的电脉冲，同时也提供了主电机及辅助电机所需要的电压；第三，主电机和辅助电机。

主电机负责将电源系统输出的电脉冲转化为扭矩，激励方向盘的转动，而辅助电机则负责调节力矩，根据不同路况，调节转向力矩，使操控车辆更加精准；第四，传感器系统。

EPS会安装一个加速度计或安全气囊传感器，可以检测车辆的加速度变化或车辆发生碰撞后的情况，给出及时的反馈，以便更好地控制汽车。

电子助力转向系统的工作原理是：先由电子控制器接收驾驶员传感器传来的方向盘转角信号，根据驾驶员转向意图，对方向盘驱动机构发送控制信号，从而调整方向盘驱动机构的输出力；然后，由电源系统将电力变换为一定角度转向所需要的电脉冲，并提供主电机及辅助电机所需要的电压；接着，主电机把电源系统输出的电脉冲变换成扭矩，激励方向盘转动，而辅助电机负责调节力矩，按照不同路况调节转向力矩，提供合适的扭矩；最后，安装加速度计或安全气囊传感器，检测车辆的加速度变化或车辆发生碰撞后的情况，以及给出及时的反馈；以上就是电子助力转向系统的工作原理。

电子助力转向系统的优势主要体现在以下几个方面：一是安全性大大提高。

电子助力转向系统能够提供及时的反馈，迅速应对不同路况及环境变化，大大提高汽车的安全性；二是可靠性提高。

电子助力转向系统不需要机械连接部件，不受机械阻力影响，使转向系统可靠性大大提高；三是操控性更好。

电子助力转向系统能够为汽车提供及时有效的调节扭矩，增强汽车的操控性；四是减少维修费用。
