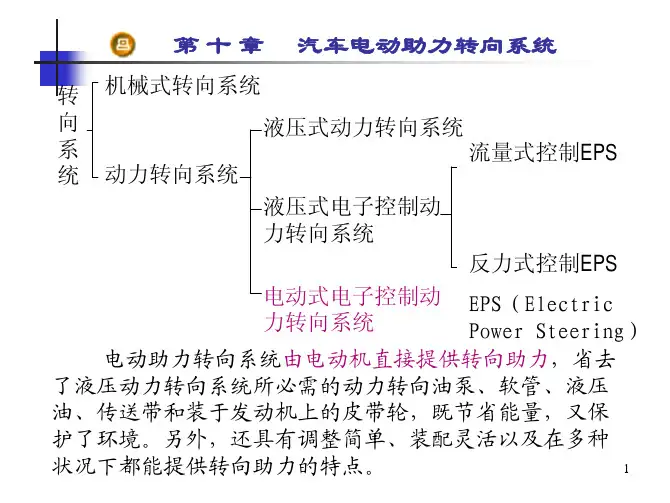

汽车电器与电子技术第10章汽车电动助力转向系统
- 格式:ppt
- 大小:1.53 MB
- 文档页数:41
电动助力转向系统工作原理电动助力转向系统是现代汽车上常见的一种辅助驾驶系统,它通过电力辅助驾驶员转动方向盘,提供更轻松的转向操作。
本文将详细介绍电动助力转向系统的工作原理。
电动助力转向系统主要由电机、传感器、控制器和转向助力装置组成。
当驾驶员转动方向盘时,传感器会感知到方向盘的转动角度和力度,并将这些信息传送给控制器。
控制器根据传感器的信号来判断驾驶员的意图,然后通过控制电机的工作状态来提供相应的转向助力。
电动助力转向系统的工作原理可以简单描述为,当驾驶员施加力量转动方向盘时,传感器感知到了这一动作,并将信号传送给控制器。
控制器根据传感器信号来判断驾驶员的转向意图,然后控制电机的工作状态来提供相应的转向助力。
电机通过转向助力装置作用于转向机构,从而减小驾驶员需要施加的转向力,使转向操作更加轻松。
电动助力转向系统的工作原理可以通过以下几个方面来解释:首先,传感器感知驾驶员的转向操作。
传感器能够感知方向盘的转动角度和力度,将这些信息传送给控制器。
其次,控制器判断驾驶员的转向意图。
控制器通过分析传感器传来的信号,来判断驾驶员的转向意图,然后控制电机的工作状态。
最后,电机提供相应的转向助力。
根据控制器的指令,电机通过转向助力装置作用于转向机构,提供相应的转向助力,减小驾驶员需要施加的转向力。
总的来说,电动助力转向系统通过传感器感知驾驶员的转向操作,控制器判断驾驶员的转向意图,并通过电机提供相应的转向助力,从而使转向操作更加轻松。
这种系统在提高驾驶舒适性的同时,也提高了驾驶安全性,是现代汽车上不可或缺的重要辅助系统之一。
以上就是电动助力转向系统的工作原理,希望能对大家有所帮助。

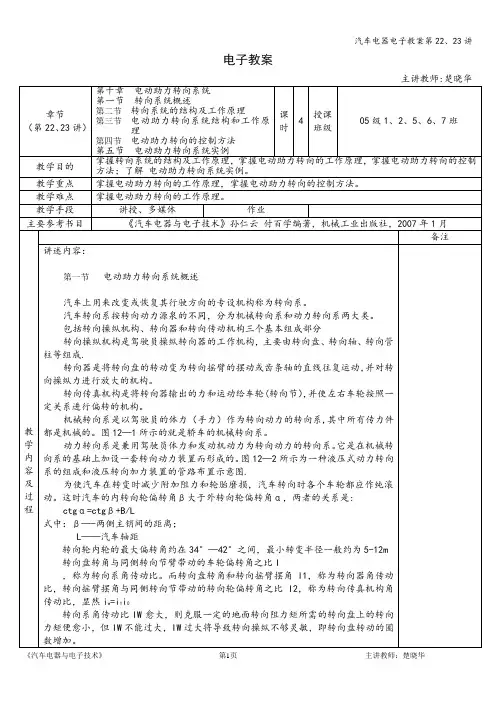

汽车电器与电子控制技术》课程教学大纲版本号:020232026课程英文名称:AutomotiveElectronicsandElectronicControlTechnology课程总学时:40讲课:32实验:8上机:适用专业:车辆工程、交通运输大纲编写(修订)时间:2017.5一、大纲使用说明(一)课程的地位及教学目标本课程为理论性兼有实践性的专业课程,是车辆工程专业、能源与动力工程学生学习汽车维修工程、内燃机电子控制技术的基础。
通过本课程的学习,可以使学生掌握汽车电子技术的基本理论、机构和应用,适应社会和行业的要求,为从事汽车电器与电子技术和汽车整车设计的研究、教学和实践应用奠定基础。
逐渐培养学生形成独立思考的学习习惯和工程人员严谨认真的工作作风。
使学生基本掌握汽车电器设备结构、原理和应用,掌握汽车现代电子控制系统的基本理论、结构原理和简单的检测方法及手段,培养电路分析的能力。
(二)知识、能力及技能方面的基本要求1、了解汽车与电子技术发展的关系,掌握电子控制系统的组成和基本工作原理,了解电子控制系统的共性和汽车电子控制系统的特点。
2、掌握发动机电子控制燃油供给系统的结构、原理和应用,掌握不同机构和类型的燃油供给系统的特点和工作方式,了解部分典型结构的结构和工作原理。
3、掌握汽车点火系统的分类、结构和原理,了解传统点火系统和现代电子点火系统中主要零部件的结构及工作原理。
4、掌握电子控制汽车制动防抱死系统基础理论和基本原理,了解典型防抱死系统的结构和工作方式,掌握简单的制动效能的计算。
5、掌握汽车驱动控制的基本原理和控制方法,了解汽车驱动系统与电子控制汽车制动防抱死系统相比较各自的特点。
6、掌握汽车自动变速器的分类、结构和原理,了解液力变矩器、行星齿轮变速器、电子控制机构的结构、作用和特点,可以进行简单的性能分析。
7、了解汽车空调、安全气囊、导航系统等汽车电子控制辅助系统的结构和基本原理,及辅助系统的使用对汽车主要性能的影响。
新能源汽车电动助力转向系统的工作原理大家好,我今天要给大家讲解一下新能源汽车电动助力转向系统的工作原理。
我们要知道,新能源汽车和传统的燃油汽车在很多方面都有很大的不同,其中就包括了转向系统。
那么,电动助力转向系统到底是怎么工作的呢?接下来,我将从三个方面来给大家详细讲解。
一、电动助力转向系统的结构电动助力转向系统主要由电机、减速器、控制器和传感器等部件组成。
电机是整个系统的动力来源,通过电机驱动减速器,再由减速器传递给转向轮,从而实现转向。
控制器则是整个系统的大脑,负责对电机的控制和对传感器信号的处理。
传感器则用于检测车辆的行驶状态和转向角度,将这些信息传递给控制器,以便控制器做出相应的调整。
二、电动助力转向系统的工作过程1. 电动汽车行驶时,电机会为车辆提供动力,使车辆向前行驶。
当驾驶员转动方向盘时,方向盘会带动前轮转动,从而改变车辆的行驶方向。
2. 传感器会实时监测车辆的行驶状态和转向角度,将这些信息传递给控制器。
控制器会根据这些信息判断车辆的行驶状态和转向角度是否需要进行调整。
3. 如果车辆的行驶状态或转向角度需要进行调整,控制器会向电机发送指令,使其增加或减少输出的力矩。
这样一来,电机就会根据控制器的指令为车辆提供相应的助力,使驾驶员在转弯时感觉更加轻松。
4. 控制器还会根据传感器检测到的信息,实时调整电机的输出力矩,以保持车辆在行驶过程中的稳定性。
三、电动助力转向系统的优势1. 提高驾驶舒适性:电动助力转向系统可以为驾驶员提供更为精确的转向力度,使驾驶员在转弯时感觉更加轻松,从而提高驾驶舒适性。
2. 节能环保:相较于传统的液压助力转向系统,电动助力转向系统不需要消耗大量的能源,因此具有很好的节能环保性能。
3. 提高车辆操控性:电动助力转向系统可以根据驾驶员的需求和行驶状态,实时调整转向力度,使车辆在行驶过程中更加稳定,从而提高车辆的操控性。
电动助力转向系统作为一种新型的汽车转向技术,已经在新能源汽车领域得到了广泛的应用。
