J422、J427焊条区别

j422焊条规格
J422焊条是一种常用的焊接材料，广泛应用于各种钢结构的焊接，具有焊接强度高、焊缝质量好等特点。

本文将介绍J422焊条的规格及其特点。

J422焊条的规格为2.5毫米、3.2毫米、4.0毫米、5.0毫米等，其中2.5毫米的J422焊条最常用。

J422焊条的外观呈灰白色，因其含碳量较高，故称为碳钢焊条，并且适用于焊接低合金钢、碳钢等。

J422焊条的焊接电流一般在70A-90A之间，具体的焊接电流需要根据工件材料的厚度、形状、焊缝的宽度等因素来决定。

J422焊条具有良好的焊接性能，焊接后焊缝坚固牢固，其强度可以达到焊接材料的强度。

同时，J422焊条还具有良好的抗裂性能，可以有效防止焊接过程中出现裂缝。

此外，J422焊条还具有良好的耐热性能，可以在高温环境下进行焊接，比如在石油、化工等领域中广泛应用。

需要注意的是，J422焊条在使用过程中要注意保持干燥，以免焊接质量受到影响。

一般来说，焊条应该存放在干燥通风的地方，避免与水汽、潮气等接触。

如果焊条出现吸潮、发霉等情况，应该及时更换。

总之，J422焊条作为一种常用的焊接材料，具有焊接强度高、焊缝质量好等优点。

在使用过程中需要注意保持焊条的干燥，以确保焊接质量。

- 1 -。

常用焊条特性J422是酸性焊条，其余三种J426,J506,J507都是碱性焊条。

其区别是：J422和J426或J427焊缝的抗拉强度为42Kg级，J506.J507的强度:50Kg级。

主要区别是强度不同。

一般情况下，J422采用直流正接或交流，其余3种采用直流反接较好一点。

有水、有锈、有风、有油的情况下用J422焊条还可以，用J507可是要产生大量气孔，性能还不如J422。

J422 J427 J426与J502 J506 J507的强度不同了,J422 J502是酸性焊条用于不重要或强度较低时,要求不高时可不烘干直接使用,但不能受潮,否则应烘干150度再用.交直流两用.J427 J426 J506J507为碱性焊条,使用前必须350度烘干,采用直流反接法.J506焊条可以用交流!J506是低氢钾型药皮的碳钢焊条。

具有良好的力学性能和抗裂性能，交直流两用，可进行全位置焊接。

交流施焊时，在性能稳定性方面次于直流焊接。

用途：用于中碳钢和低合金钢的焊接。

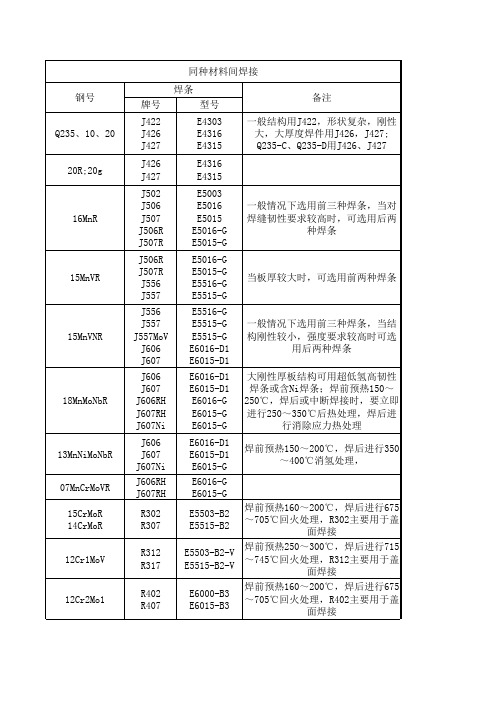

焊条的保管及使用（1）焊条的选用①焊条选用基本原则焊条的种类繁多，每种焊条都有一定的特性和用途。

为了保证产品质量、提高生产效率和降低生产成本，必须正确选用焊条。

在实际选择焊条时，除了要考虑经济性、施工条件、焊接效率和劳动条件之外，还应考虑以下原则：a．等强度原则对于承受静载荷或一般载荷的工件或结构，通常按焊缝与母材等强的原则选用焊条，即要求焊缝与母材抗拉强度相等或相近。

b．等条件原则根据工件或焊接结构的工作条件和特点来选用焊条。

如在焊接承受动载荷或冲击载荷的工件时，应选用熔敷金属冲击韧性较高的碱性焊条；而在焊接一般结构时，则可选用酸性焊条。

c．等同性原则在特殊环境下工作的焊接结构，如耐腐蚀、高温或低温等，为了保证使用性能，应根据熔敷金属与母材性能相同或相近原则选用焊条。

②碳钢焊条的选用根据我国碳钢焊条标准，目前主要使用的碳钢焊条主是有E43系列及E50系列两种型号。

经常使用电焊条规格、型号及用处之杨若古兰创作·SH.J422用于焊接较主要的低碳钢结构和强度等级低的低合金钢如Q235等.J422 (E4303)●说明:J422 是钛钙型药皮的碳钢焊条. 具有良好的焊接工艺功能, 电弧波动, 焊道美观, 飞溅小, 交直流两用, 可进行全地位焊接●用处: 用于焊接较主要的低碳钢结构和强度等级低的低合金钢，如Q235 等·SH.E6013用于焊接低碳钢结构，能适应各种方式的焊接接头和焊接地位的施焊.对薄板的焊接功能极佳，特别是用于补道焊和打底焊，并可立向下焊U.焊接时仅需50V空载电压，是理想的定位焊条.·SH.J426用于焊接主要的低碳钢和低合金的结构.具有良好的力学功能和抗裂功能.使用前需经350℃ x lh烘焙.J426 (E4316)●说明:J426 是低氢钾型药皮的碳钢焊条.具有良好的力学功能和抗裂功能.交直流两用，可进行全地位焊接●用处: 用于焊接主要的低碳钢和低合金钢的结构·SH.J427用于焊接主要的低碳钢和低合金的结构.具有良好的塑性、韧性、抗裂功能.使用前需经350℃ x lh烘焙.J427 (E4315)●说明:J427 是低氢钠型药皮的碳钢焊条.采取直流反接，可进行全地位焊接，具有良好的塑性、韧性、抗裂功能●用处: 用于焊接主要的低碳钢和低合金钢结构·SH.J506用于低碳钢和中碳钢的焊接.具有良好的力学功能和抗裂功能.使用前需经350℃ x lh烘焙.J506 (E5016)●说明:J506 是低氢钾型药皮的碳钢焊条.具有良好的力学功能和抗裂功能.交直流两用，可进行全地位焊接●用处: 用于中碳钢和低碳钢的焊接·SH.J507可焊接中碳钢和某些低合金钢.采取直流弧焊电流反接，有良好的塑性、韧性和抗裂功能.使用前需经350℃ x lh烘焙.J507 (E5015)●说明:507 是低氢钠型药皮的碳钢焊条.采取直流反接，可进行全地位焊接. 焊缝金属具有良好的塑性，韧性和抗裂功能●用处: 可焊接中碳钢和某些低合金钢·SH.E7018用于碳钢、低合金钢、船舶用钢和压力容器焊接.有良好的力学功能和抗裂功能.熔敷效力为120%摆布，使用前需经350℃ x lh烘焙.A402 (E310-16)●说明:A402 是钛钙型药皮的纯奥氏体不锈钢焊条.熔敷金属在900℃ -1000℃高温条件下，具有良好的抗氧化性.交直流两用，有良好的操纵功能●用处: 用于在高温条件下工作的同类型耐热不锈钢的焊接，也可用于硬化性大的铬钢( 如铬5 钼、铬9 钼、铬13、铬28 等) 和异种钢的焊接SH.A102用于焊接工作温度低于300℃的耐腐蚀的Cr19Ni9 Cr19Ni11Ti的不锈钢结构.是低碳不锈钢焊条.焙敷金属具有良好的力学功能及耐腐蚀功能.A102 (E308-16)●说明:A102 是钛钙型药皮的低碳不锈钢焊条.熔敷金属具有良好的力学功能及耐腐蚀功能.可交直流两用，操纵功能良好●用处: 用于焊接工作温度低于300℃的耐腐蚀的0 铬19 镍9、0 铬19 镍11 钛的不锈钢·SH.A132用于焊接主要的耐腐蚀含钛波动的Cr19Ni11Ti型不锈钢.是低碳含铌波动剂的不锈钢焊条.有良好的抗晶间腐蚀功能.A132 (E347-16)●说明:A132 是钛钙型药皮的低碳含铌波动剂的不锈钢焊条.具有良好的抗晶间腐蚀功能.可交直流两用，操纵工艺功能良好●用处: 用于焊接主要的耐腐蚀含钛波动的0 铬19 镍11 钛型不锈钢·SH.A022用于焊接尿素、合成纤维等设备及不异类型的不锈钢结构，也可用于焊接后不克不及进行热处理的铬不锈钢和复合钢和异种钢等.是超低碳不锈钢焊条（含C≤0.04%），有良好的耐热、耐蚀及抗裂功能.·SH.A202用于焊接在无机和无机酸（非氧化性酸）介质中工作的Cr18Ni12Mo2不锈钢或作为异种钢焊接.是低碳不锈钢焊条，有良好的耐蚀、耐热及抗裂功能.·SH.A302用于焊接不异类型的不锈钢、不锈钢衬里、异种钢（Cr19Ni9同低碳钢）和高铬钢、高锰钢等.有良好的抗裂功能及抗氧化功能.A302 (E309-19)●说明:A302 是钛钙型药皮的不锈钢焊条.熔敷金属有良好的抗裂功能及抗氧化功能.可交直流两用，有良好的工艺操纵功能●用处: 用于焊接不异类型的不锈钢、不锈钢衬里、异种钢(Cr19Ni9 同低碳钢)和高铬钢、高锰钢等·SH.A402用于焊接在高温条件下工作的同类型耐热不锈钢，也可用于硬化性大的铬钢（Cr5Mo,Cr9Mo,Cr13,Cr28等）和异种钢的焊接.是纯奥氏体不锈钢焊条.熔敷金属在900到1100℃高温条件下具有良好的抗氧化性.A402 (E310-16)●说明:A402 是钛钙型药皮的纯奥氏体不锈钢焊条.熔敷金属在900℃ -1000℃高温条件下，具有良好的抗氧化性.交直流两用，有良好的操纵功能●用处: 用于在高温条件下工作的同类型耐热不锈钢的焊接，也可用于硬化性大的铬钢( 如铬5 钼、铬9 钼、铬13、铬28 等) 和异种钢的焊接SH.D212用于堆焊各种受磨损的机件概况，如齿轮、挖斗、矿山机械等.铬钼堆焊焊条，HRC≥50.·SH.D256用于各种破碎机、高锰钢轨、戽斗、推土机等受冲击而易磨损的部分.堆焊金属为奥氏体高锰钢，HB≥170.D256 (EDMn-A-16)●说明:D256 是低氢钾型药皮的推焊焊条.可交直流两用( 交流焊时，空载电压不低于70V).推焊时宜采取小电流，窄道焊，趁红热时立即锤击或水淬，以减少裂纹倾向推焊金属为奥氏体高锰钢，具有加工硬化、坚韧和耐磨的特点●用处: 适用于各种破碎机、高锰钢轨、戽斗、推土机等受冲击而易磨损的部分·SH.D322用于堆焊各种冷冲模及切割刃具，兼用于修复磨损概况和请求耐磨功能较高的机械零件.HRC≥55的铬钼钨钒冷冲模堆焊条.D172 (EDPCrMo-A3-03)●说明:D172 是钛钙型药皮的推焊焊条可交直流两用，推焊时电弧波动，脱渣容易.●用处: 用于推焊齿轮、挖泥斗、迁延机刮板、深耕铧犁、矿山机械等磨损件SH.Z208适用于焊补灰口铸铁件的缺陷；·SH.Z308适用于铸铁薄件及加工面的焊补如汽缸盖、机床导轨等；·SH.Z408适用于主要高强度灰口铸铁件及球墨铸铁的焊补如汽缸、发动机座、齿轮R307 (E5515-B2)●说明:R307 系低氢钠型药皮的含1.25%Cr-0.5%Mo 的珠光体耐热钢焊条.采取直流反接，焊条接正极，短弧操纵，可进行全地位焊接.焊前焊件需预热至160℃ -220℃●用处: 用于焊接工作温度在520℃以下的1.25%Cr-0.5%Mo( 如15CrMo) 耐热钢，如锅炉管道、高压容器、石油精炼设备等.也可用来焊接30CrMnSi 铸钢。

J350碳钢焊条说明:J350是以微碳纯铁材料为焊芯的微碳纯铁焊条。

直流反接，平焊、平角焊工艺性能良好，焊条电弧吹力小，熔深较浅，清渣容易，焊缝成型美观，熔敷金属具有良好的抗裂性能。

用途:专用于微碳纯铁氨合成塔内件的焊接。

具有抗高温氢、氮、氨腐蚀能力，也可做要求抗裂而不要求等强度的焊接或过渡层。

J421碳钢焊条符合GB E4313相当AWSE6013说明:J421是氧化钛型药皮的碳钢焊条。

交直流两用，可进行全位置焊接。

具有优异的焊接工艺性能，操作性能良好，再引弧容易，电弧稳定，焊缝成型美观。

用途:焊接低碳钢结构，特别适于薄板小件及要求焊缝表面美观和光洁的盖面焊。

J421Fe碳钢焊条符合GB E4313相当AWSE6013说明:J421Fe是铁粉氧化钛型药皮的碳钢焊条。

交直流两用，可进行全位置焊接。

具有优异的焊接工艺性能，飞溅极少，再引弧容易，脱渣容易；焊缝成型美观，效率较高。

用途:焊接一般低碳钢结构，特别适用于薄板小件及短焊缝的间断焊和要求焊缝表面光洁的盖面焊。

J421Fe16碳钢焊条符合GB E4324相当AWSE6024说明:J421Fe16是铁粉氧化钛型药皮的碳钢焊条。

交直流两用，适用于平焊、平角焊。

再引弧容易，飞溅小，脱渣容易；焊缝成型美观，熔敷效率达160%左右。

用途:用于一般低碳钢结构的平焊、平角焊。

J421Fe18碳钢焊条符合GB E4324相当AWSE6024说明:J421Fe18是铁粉氧化钛型药皮的碳钢焊条。

交直流两用，适用于平焊、平角焊。

再引弧容易，飞溅小，脱渣容易；焊缝成型美观，熔敷效率达180%左右。

用途:用于一般低碳钢结构的平焊、平角焊。

J421X碳钢焊条符合GB E4313相当AWSE6013说明:J421X是氧化钛型药皮、立向下焊接的专用碳钢焊条。

交直流两用，可进行全位置焊接。

操作性能良好，引弧和再引弧容易，电弧稳定；焊缝成型美观，脱渣容易。

用途:适用于焊接一般船用碳钢及镀锌钢板，尤其适用于薄板立向下焊及间断焊。

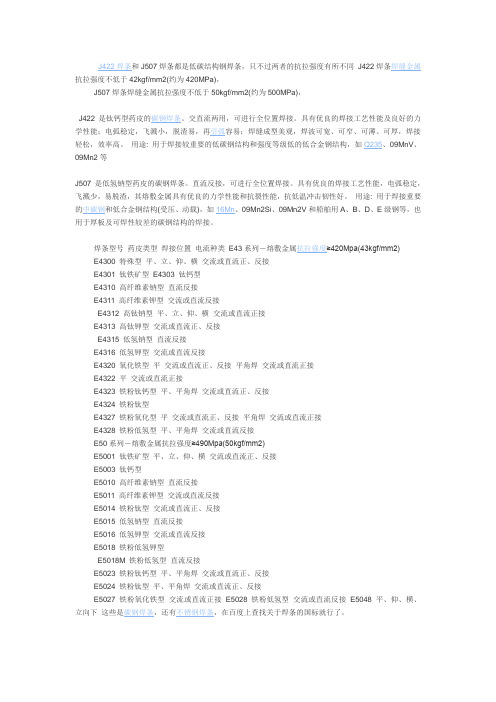

抗拉强度不低于42kgf/mm2(约为420MPa)，J507焊条焊缝金属抗拉强度不低于50kgf/mm2(约为500MPa)，09Mn2等J507是低氢钠型药皮的碳钢焊条。

直流反接，可进行全位置焊接。

具有优良的焊接工艺性能，电弧稳定，飞溅少，易脱渣，其熔敷金属具有优良的力学性能和抗裂性能，抗低温冲击韧性好。

用途: 用于焊接重要用于厚板及可焊性较差的碳钢结构的焊接。

E4300 特殊型平、立、仰、横交流或直流正、反接E4301 钛铁矿型E4303 钛钙型E4310 高纤维素钠型直流反接E4311 高纤维素钾型交流或直流反接E4312 高钛钠型平、立、仰、横交流或直流正接E4313 高钛钾型交流或直流正、反接E4315 低氢钠型直流反接E4316 低氢钾型交流或直流反接E4320 氧化铁型平交流或直流正、反接平角焊交流或直流正接E4322 平交流或直流正接E4323 铁粉钛钙型平、平角焊交流或直流正、反接E4324 铁粉钛型E4327 铁粉氧化型平交流或直流正、反接平角焊交流或直流正接E4328 铁粉低氢型平、平角焊交流或直流反接E50系列－熔敷金属抗拉强度≥490Mpa(50kgf/mm2)E5001 钛铁矿型平、立、仰、横交流或直流正、反接E5003 钛钙型E5010 高纤维素钠型直流反接E5011 高纤维素钾型交流或直流反接E5014 铁粉钛型交流或直流正、反接E5015 低氢钠型直流反接E5016 低氢钾型交流或直流反接E5018 铁粉低氢钾型E5018M 铁粉低氢型直流反接E5023 铁粉钛钙型平、平角焊交流或直流正、反接E5024 铁粉钛型平、平角焊交流或直流正、反接E5027 铁粉氧化铁型交流或直流正接E5028 铁粉低氢型交流或直流反接E5048 平、仰、横、。

J422为酸性焊条，焊接质量比J427差，但J422比J427容易施焊。

J422与J427两种焊条的比较：1、焊条性质：J422酸性焊条，J427是碱性焊条；2、成本：J427略高；3、烘烤：J427焊前要进行焊条烘烤，现场采用焊条保温筒保温，J422不要；4、焊前：J427要求焊接环境高些，坡口不得有油污、水迹，风力、湿度都有要求；5、焊缝强度：J427的冲击韧性高，强度差不多；6、外观：J427焊缝外观成型更漂亮。

所以：现在一般规定承压设备都用J427焊接，重要结构也有用J427焊接的，一般结构才采用J422焊条J422和J427有什么区别？最佳答案J422－－－酸性焊条GB型号E4303结构钢焊条，焊缝金属抗拉强度不低于420Mpa，氧化钛钙型药皮，交直流两用，主要用于焊接低碳钢和强度等级低合金钢如09Mn2等．J427－－－碱性焊条GB型号E4315结构钢焊条，焊缝金属抗拉强度不低于420Mpa，低氢钠型药皮，直流反接，主要用于焊接重要的低碳钢和低合金钢如09MnSi等．J422的强度级别在420MPA，牌号是E4303。

J422－－－酸性焊条GB型号E4303结构钢焊条，焊缝金属抗拉强度不低于420Mpa，氧化钛钙型药皮，交直流两用，主要用于焊接低碳钢和强度等级低合金钢如09Mn2等．J427－－－碱性焊条GB型号E4315结构钢焊条，焊缝金属抗拉强度不低于420Mpa，低氢钠型药皮，直流反接，主要用于焊接重要的低碳钢和低合金钢如09MnSi等．牌号中42代表强度，所以J422与J427相同强度。

7和2分别代表药皮类型，7代表低氢钠型，2代表钛钙型，所以分别是碱性和酸性焊条。

碱性焊条比酸性焊条含氢少，所以产生氢裂的危险也小，焊接接头的可靠性也高，所以同强度的碱性焊条可代用同强度的酸性焊条，反之就不一定行，要看对接头的要求高低的问题。

但是酸性焊条的焊接稳定性要好于碱性焊条，一般酸性焊条可以满足的焊接结构不用碱性焊条代用。

常用电焊条的规格型号及用途在金属加工和维修领域，电焊条是不可或缺的重要材料。

不同规格型号的电焊条具有不同的特性和用途，选择合适的电焊条对于保证焊接质量至关重要。

接下来，咱们就详细聊聊常用电焊条的规格型号以及它们各自的用途。

先来说说电焊条的规格。

一般常见的电焊条直径有 25 毫米、32 毫米、40 毫米和 50 毫米等。

直径较小的 25 毫米电焊条，通常适用于薄板的焊接，比如厚度在 3 毫米以下的钢板。

它的电流要求相对较低，操作起来比较容易控制，适合初学者或者在空间较为狭窄、难以操作的位置进行焊接。

32 毫米直径的电焊条则是比较常用的一种规格，适用于中等厚度的金属板材焊接，比如 3 毫米到 8 毫米厚的钢板。

它在电流的适应范围上比较广泛，既能在较小电流下进行精细焊接，也能在较大电流下提高焊接效率。

40 毫米直径的电焊条则多用于较厚板材的焊接，像 8 毫米以上的钢板。

它需要较大的焊接电流，能够提供较高的熔敷效率，加快焊接进度，但对操作者的技术要求也相对较高。

50 毫米直径的电焊条一般在大型结构的焊接或者对焊接速度要求较高的场合使用。

接下来谈谈电焊条的型号。

常见的电焊条型号有 J422、J507 等。

J422 电焊条是一种酸性焊条，药皮类型为钛钙型。

它的焊接工艺性能良好，电弧稳定，飞溅小，脱渣容易，焊缝成型美观。

由于其操作简单，容易掌握，所以广泛应用于一般的钢结构焊接，如普通碳钢的焊接。

比如一些小型的钢结构件、管道的焊接，都可以使用 J422 电焊条。

J507 电焊条是一种碱性焊条，药皮类型为低氢钠型。

它的焊缝金属力学性能良好，具有较高的强度和韧性。

所以，它常用于重要的钢结构焊接，如压力容器、船舶、桥梁等。

但需要注意的是，使用 J507 电焊条时，对焊接工艺的要求比较高，需要采用直流反接的方式，并且焊接前要对焊条进行烘干处理，以防止焊接过程中产生气孔等缺陷。

除了以上两种常见型号，还有 J427、J506 等型号的电焊条。

常用焊条的命名方法来源于GB980-76《焊条分类及型号编制方法》，现在作为标准早已废除。

但是由于该方法好记，行业上至今流传到现在。

该命名方式来源于GB980-76《焊条分类及型号编制方法》。

第一个字母按下表命名：代号（拼音或汉字）焊条分类拼音汉字J 结结构钢焊条R 热钼及铬钼耐热钢焊条G 铬铬不锈钢焊条A 奥铬镍不锈钢焊条D 堆堆焊焊条W 温低温钢焊条Z 铸铸铁焊条Ni 镍镍及镍合金焊条T 铜铜及铜合金焊条后三位数字的前两位代表抗拉强度（kg/cm2），例如50代表强度大于50kg/cm2。

最后一位按下表命名：最后一位数药皮类型药皮主要成分电源电极1 钛型氧化钛≥35% 直流或交流2钛钙型氧化钛≥30%，钙、镁的碳酸盐≥20%直流或交流3 钛铁矿型钛铁矿≥30% 直流或交流4 氧化铁型多量的氧化铁及较多的锰铁脱氧剂直流或交流5 纤维素型有机物≥15%、氧化钛30%左右直流或交流6 低氢钾型钾、钙、镁的碳酸盐和氟石直流或交流7 低氢钠型钠、钙、镁的碳酸盐和氟石直流反接8 石墨型多量石墨或交流9 盐基型氯化物和氟化物直流或交流现在该标准已经废止，但流传至今。

焊条的分类J422和J427的区别酸性和碱性焊牌号J422，型号E4303 属于钛钙型药皮低碳结构钢焊条。

钛钙型药皮焊条属于酸性焊条。

牌号J427，型号E4315 属于低氢钠型低碳结构钢焊条。

低氢钠型药皮焊条属于碱性焊条。

焊条型号是j422-3.2是啥意思焊条型号是j422-3.2是啥意思，直径 3.2向左转|向右转J422焊条好?还是J427焊条好?只能说各有所长，J422焊条是酸性焊条，它的工艺性能好，如电弧稳定，飞溅小，焊缝成形美观等。

而J427是碱性（低氢型）焊条，只能用直流电焊机，但它的焊缝综合力学性能好，即韧性要比酸性焊条好。

因此，一般联接用J422，而重要焊缝则应用J427焊接。

焊条J422和J427有什么区别？J422－－－酸性焊条GB型号E4303结构钢焊条，焊缝金属抗拉强度不低于420Mpa，氧化钛钙型药皮，交直流两用，主要用于焊接低碳钢和强度等级低合金钢如09Mn2等．J427－－－碱性焊条GB型号E4315结构钢焊条，焊缝金属抗拉强度不低于420Mpa，低氢钠型药皮，直流反接，主要用于焊接重要的低碳钢和低合金钢如09MnSi等．焊条J427R和J427 的区别J427R代表的是容器钢的焊条，J427为结构钢焊条，主要区别在焊条的药皮成份不同。
