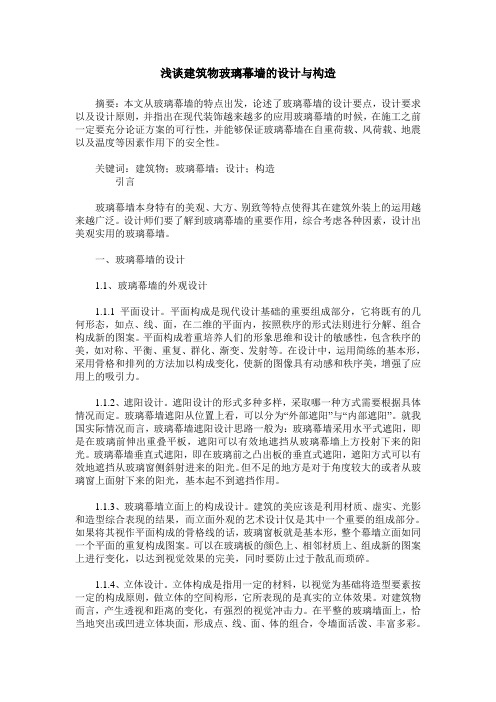

浅谈建筑物玻璃幕墙的设计与构造摘要：本文从玻璃幕墙的特点出发，论述了玻璃幕墙的设计要点，设计要求以及设计原则，并指出在现代装饰越来越多的应用玻璃幕墙的时候，在施工之前一定要充分论证方案的可行性，并能够保证玻璃幕墙在自重荷载、风荷载、地震以及温度等因素作用下的安全性。
关键词：建筑物；玻璃幕墙；设计；构造引言玻璃幕墙本身特有的美观、大方、别致等特点使得其在建筑外装上的运用越来越广泛。
设计师们要了解到玻璃幕墙的重要作用，综合考虑各种因素，设计出美观实用的玻璃幕墙。
一、玻璃幕墙的设计1.1、玻璃幕墙的外观设计1.1.1平面设计。
平面构成是现代设计基础的重要组成部分，它将既有的几何形态，如点、线、面，在二维的平面内，按照秩序的形式法则进行分解、组合构成新的图案。
平面构成着重培养人们的形象思维和设计的敏感性，包含秩序的美，如对称、平衡、重复、群化、渐变、发射等。
在设计中，运用简练的基本形，采用骨格和排列的方法加以构成变化，使新的图像具有动感和秩序美，增强了应用上的吸引力。
1.1.2、遮阳设计。
遮阳设计的形式多种多样，采取哪一种方式需要根据具体情况而定。
玻璃幕墙遮阳从位置上看，可以分为“外部遮阳”与“内部遮阳”。
就我国实际情况而言，玻璃幕墙遮阳设计思路一般为：玻璃幕墙采用水平式遮阳，即是在玻璃前伸出重叠平板，遮阳可以有效地遮挡从玻璃幕墙上方投射下来的阳光。
玻璃幕墙垂直式遮阳，即在玻璃前之凸出板的垂直式遮阳，遮阳方式可以有效地遮挡从玻璃窗侧斜射进来的阳光。
但不足的地方是对于角度较大的或者从玻璃窗上面射下来的阳光，基本起不到遮挡作用。
1.1.3、玻璃幕墙立面上的构成设计。
建筑的美应该是利用材质、虚实、光影和造型综合表现的结果，而立面外观的艺术设计仅是其中一个重要的组成部分。
如果将其视作平面构成的骨格线的话，玻璃窗板就是基本形，整个幕墙立面如同一个平面的重复构成图案。
可以在玻璃板的颜色上、相邻材质上、组成新的图案上进行变化，以达到视觉效果的完美，同时要防止过于散乱而琐碎。
玻璃幕墙施工方案设计一、引言玻璃幕墙作为现代建筑中的一种常见立面形式，不仅可以起到美化建筑外观的作用，还能提供良好的采光和通风效果。
本文将针对玻璃幕墙的施工方案设计进行详细阐述，包括施工材料选择、施工工艺、施工流程和施工安全措施等。
二、施工材料选择1.玻璃：选择具备良好抗风压性能和透光性能的玻璃，常见的选择有单层钢化玻璃、夹层玻璃和中空玻璃等。
2.铝合金型材：选用耐候性好、强度高的合金铝型材，通常采用铝合金门窗型材。
3.密封胶条：选用优质的密封胶条，确保玻璃和铝合金型材之间的密封性能。
4.钢结构：根据幕墙的支撑结构要求，选择适合的钢结构材料。
三、施工工艺1.幕墙构架搭设：根据施工图纸和设计要求，先进行幕墙构架的搭设，包括竖向和横向构架的安装。
2.玻璃安装：将预制好的玻璃按照设计图纸要求安装到构架上，注意玻璃的垂直度和水平度。
3.密封胶条安装：在玻璃与铝合金型材的接缝处安装密封胶条，确保密封性能。
4.支撑结构安装：根据设计要求，对幕墙的支撑结构进行安装和固定。
四、施工流程1.施工准备：组织施工队伍，制定施工计划，搭建施工临时设施。
2.幕墙结构搭设：按照设计图纸和工艺要求，进行幕墙构架的搭设，包括竖向和横向构架的安装。
3.玻璃安装：按照设计要求，将预制好的玻璃安装到构架上，并进行精确的调整。
4.密封胶条安装：在玻璃与铝合金型材的接缝处安装密封胶条，确保密封性能。
5.支撑结构安装：根据设计要求，对幕墙的支撑结构进行安装和固定。
6.完成验收：对施工完成的幕墙进行验收，确保质量合格。
五、施工安全措施1.搭建临时防护网：在施工区域周围搭建临时防护网，确保施工过程中的安全。
2.使用个人防护装备：施工人员要佩戴安全帽、防滑鞋等个人防护装备，确保人身安全。
3.施工现场隔离：将施工现场与行人通道隔离开来，确保施工过程中的安全。
4.安全培训和警示：对施工人员进行安全培训，并在施工现场设置明显的安全警示标志。
六、总结玻璃幕墙的施工方案设计涉及到施工材料选择、施工工艺、施工流程和施工安全措施等多个方面。
玻璃幕墙设计方案一、设计背景随着现代建筑技术的不断发展，玻璃幕墙作为一种现代建筑外立面的设计方式，越来越受到建筑师和业主的青睐。
玻璃幕墙不仅能够提升建筑的整体美观度，还可以增加采光和通风效果，提高建筑的能耗效率。
因此，在设计玻璃幕墙时，需要充分考虑建筑的功能、风格和环境等因素，力求达到最佳的设计效果。
二、设计原则1. 结构稳固：玻璃幕墙的设计必须保证结构的稳固性，确保建筑不会因为幕墙设计问题而带来安全隐患。
2. 采光通透：玻璃幕墙设计应尽可能提高建筑的采光和通透性，让自然光线充分进入建筑内部，提升室内舒适度。
3. 节能环保：在玻璃幕墙的材料选择和设计方案上应尽量考虑节能环保因素，减少能耗，降低建筑的对环境的影响。
4. 与环境协调：玻璃幕墙的设计应考虑周围环境，与周围建筑风格相协调，融入当地文化和自然环境。
5. 美观实用：玻璃幕墙设计应兼顾美观性和实用性，既要符合建筑整体风格，又要满足功能需求，实现美与实用的完美结合。
三、设计方案基于以上设计原则，我们提出以下玻璃幕墙设计方案：1. 外立面设计：采用透明玻璃材料进行幕墙设计，搭配合适的铝合金或不锈钢辅助结构，确保结构稳固，外立面整体透明通透，符合现代建筑风格。
2. 采光设计：在幕墙设计中设置适当数量和位置的玻璃窗，以最大程度增加采光效果，让自然光线充分渗透到建筑内部，提升室内舒适度。
3. 热防设计：在玻璃幕墙设计中考虑采用中空玻璃或LOW-E玻璃等材料，有效隔热隔音，提高建筑的能效，减少空调使用。
4. 绿化设计：在玻璃幕墙周围设置适当的绿化带和景观设计，与周围环境融为一体，打造宜居的城市环境。
5. 建筑风格设计：根据建筑的功能和用途，设计出符合建筑风格的玻璃幕墙，使建筑整体更具现代感和美观性。
四、总结玻璃幕墙设计是现代建筑设计中的重要组成部分，合理的玻璃幕墙设计方案不仅能提高建筑的整体品质和形象，还能提升建筑的能效和环保性能。
设计师和业主在选择玻璃幕墙设计方案时，需结合实际需求和环境要素，综合考虑各方面因素，打造出适合建筑的最佳设计方案。
玻璃幕墙结构玻璃幕墙是指建筑物外墙采用玻璃作为主要构件的一种建筑结构形式。
它以其透明、轻盈的外观，以及良好的采光效果和视觉效果而备受青睐。
本文将以玻璃幕墙的结构为题，从原理、材料、类型和优势等方面进行阐述。
一、玻璃幕墙的原理玻璃幕墙的基本原理是通过挂置在建筑结构上的铝合金或钢材支架，将玻璃板固定在支架之上。
这种结构形式使得玻璃外墙面成为建筑物的主要承重构件，同时保证了墙面的整体性和稳定性。
二、玻璃幕墙的材料玻璃幕墙的主要材料包括玻璃、铝合金和钢材。
玻璃作为幕墙的主要构件，具有透明、坚固、耐腐蚀等特点，常见的玻璃类型有普通玻璃、钢化玻璃、夹层玻璃等。
铝合金和钢材作为幕墙的支架材料，具有轻盈、强度高、耐腐蚀等特点，常用的铝合金包括铝合金角材、型材等。
三、玻璃幕墙的类型根据形式和结构特点，玻璃幕墙可以分为多种类型。
常见的玻璃幕墙类型有窗帘墙、点支式幕墙、框架式幕墙和组合式幕墙等。
1. 窗帘墙：窗帘墙是一种较为简单的玻璃幕墙形式，采用铝合金型材支架，将单层或多层玻璃板悬挂在支架上，形成整体外墙面。
2. 点支式幕墙：点支式幕墙是一种采用玻璃幕墙型材以点支方式固定在支架上的结构形式。
它的特点是给予玻璃板较大的自由度，增加了建筑表皮的造型和视觉效果。
3. 框架式幕墙：框架式幕墙是一种采用玻璃和铝合金框架结合的形式。
玻璃板通过铝合金框架固定在建筑结构上，形成整体的外墙面。
4. 组合式幕墙：组合式幕墙是将不同类型的幕墙形式组合在一起的结构。
它可以根据建筑的不同部位和功能需求，选择合适的玻璃幕墙形式。
四、玻璃幕墙的优势玻璃幕墙作为一种现代建筑的建筑形式，具有多种优势。
1. 采光优势：玻璃幕墙具有良好的透光性，可以将自然光线引入室内，提供更好的照明效果，减少对人眼的疲劳。
2. 视觉效果：玻璃幕墙的透明性使得建筑物外观看起来轻盈、通透，增加了建筑的美感和现代感。
3. 节约能源：玻璃幕墙的采用可以减少对人工照明的需求，提高建筑的自然采光效果，降低能源消耗。
玻璃幕墙施工方案设计玻璃幕墙是一种现代化建筑外墙装饰材料，具有采光、保温、防火等功能，因此在建筑设计中非常常见。
下面给出一个玻璃幕墙施工方案设计如下：一、工程范围此次玻璃幕墙施工的范围为建筑的外立面，包括玻璃幕墙的安装和防水隔热层的施工。
二、材料准备1. 玻璃幕墙：采用高品质的单层钢化玻璃，厚度为8mm。
玻璃的颜色为浅蓝色，与周围环境相协调。
2. 铝合金型材：采用高强度铝合金型材，表面经过氧化处理，表面光滑且抗氧化能力强。
3. 密封胶条：采用耐候性好的硅胶密封胶条，确保幕墙的密封性能。
4. 隔热层：采用A级防火材料，具有优良的热阻性能和防火性能。
三、施工步骤1. 确定施工区域：根据设计图纸确定施工区域，并设置安全警示标志。
2. 安装主框架：使用高强度铝合金型材，根据设计图纸进行安装，确保主框架的稳固性。
3. 安装玻璃：将预先加工好的钢化玻璃安装在主框架上，使用专业工具进行固定，确保玻璃与主框架之间的间距均匀。
4. 安装密封胶条：在玻璃与主框架的接缝处安装密封胶条，确保玻璃幕墙的密封性能。
5. 施工防水隔热层：在玻璃幕墙内侧进行防水隔热层的施工，采用A级防火材料，确保幕墙的防水性能和隔热性能。
6. 清洁和维护：完成施工后，对玻璃幕墙进行清洁和维护，确保幕墙的外观光洁和功能完好。
四、安全措施1. 施工人员必须配备个人防护装备，包括安全帽、防护眼镜、手套等。
2. 施工现场必须设置安全警示标志，确保过往人员的安全。
3. 施工人员必须遵守相关的施工规范和操作规程，不得擅自调整施工工艺和施工方案。
4. 施工过程中需要使用脚手架等辅助设施，必须经过专业人员的安装和检查，确保脚手架的稳固性和安全性。
以上就是一个玻璃幕墙施工方案设计的概述。
当然，在具体的施工过程中，还需要根据实际情况进行调整和完善。
施工单位应根据设计要求和相关标准进行施工，确保施工质量和工期的控制。
同时，施工单位要加强施工现场的管理，确保施工安全和施工效率。
玻璃幕墙工艺构造（单元式幕墙）、高清节点图玻璃幕墙是由骨架、玻璃和附件三部分组成的(1)骨架。
由纵向立柱和横档组成，它是用来支撑玻璃、固定玻璃，并通过连接件与墙体结构相连。
它将玻璃的自重和风荷载及其他荷载传给主体结构，使玻璃与墙体结构连成一整体。
① 型钢骨架:型钢做玻璃幕墙的骨架，玻璃镶嵌在铝合金的框内，然后再将铝合金框与骨架固定。
型钢组合的框架，其网格尺寸的适当可适当加大，但对主要受弯构件，截面不能太小，挠度最大处宜控制在5mm以内。
否则将影响铝窗的玻璃安装，也影响幕墙的外观。
② 铝合金型材骨架：用特殊断面的铝合金型材作为玻璃幕墙的骨架，玻璃镶嵌在骨架的凹槽内，玻璃幕墙的立柱与主体结构之间，用连接板固定。
安装玻璃时，先在立柱的内侧上安铝合金压条，然后将玻璃放入凹槽内，再用密封材料密封。
支承玻璃的横梁略有倾斜，目的是排除因密封不严而流入凹槽的雨水，并将外侧盖封住。
(2)玻璃是建造玻璃幕墙的关键材料。
它直接制约幕墙的各项性能，同时也是幕墙艺术风格的主要体现者，因此选用玻璃是幕墙设计的主要内容，如果玻璃选用不当会产生相当严重的后果。
要根据使用要求分别选用孵化玻璃、吸热玻璃、钢化玻璃、热反射镀膜玻璃、低辐射镀膜玻璃以及由这些单层玻璃组合成的夹层玻璃和中空玻璃。
① 浮法玻璃：浮法玻璃生产的成型过程是在通入保护气体(N2及H2)的锡槽中完成的。
熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。
辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。
浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行 ;生产线的规模不受成形方法的限制，单位产品的能耗低 ; 成品利用率高; 易于科学化管理和实现全线机械化、自动化，劳动生产率高;连续作业周期可长达几年，有利于稳定地生产;可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。
