高层建筑玻璃幕墙设计及施工技术要点分析摘要：随着科技水平的不断增强和国内经济的不断提升，国内建筑业也取得了很大的发展，人们对现代高层建筑的艺术性和实用性也提出了更高的标准，在这样的背景下，高层建筑工程将玻璃幕墙进行了充分的运用，所以玻璃幕墙施工环节在高层建筑工程中也得到了充分的重视，在本文中，就对高层建筑的玻璃幕墙施工技术做出探讨，以供参考。
关键词：高层建筑；玻璃幕墙；设计；施工引言从专业的角度来说，玻璃幕墙施工环节质量会影响到广大居民使用高层建筑的稳定性，因此，充分强化玻璃幕墙施工技能，提升工程主体人员专业素质、加大对建材机械管护的重视程度，就显得非常必要，从而在确保高质量工程实现的同时，也保证建筑体现明显的艺术性、实用性和可靠稳定性。
1玻璃幕墙设计要求随着生产水平的快速提高和科学技术的不断发展，大量的新工艺、新材料和新技术被应用在高层建筑玻璃幕墙施工技术中。
在设计高层建筑墙立面时，设计人员在考虑建筑立面美观、新颖的基础上，还应结合高层建筑的使用功能、施工技术条件和造价要求，做好玻璃幕墙的造型设计。
在划分玻璃幕墙时，要考虑到高层建筑整体效果和室内开窗通风要求，合理设置开窗位置，满足玻璃幕墙的隔声性能、隔热保温性能、抗空气渗透性能、抗雨水渗漏性能和抗风压变形性能等要求。
另外，由于玻璃幕墙功能非常丰富，在施工过程中涉及多种工艺和技术，和人们的生命安全息息相关，因此玻璃幕墙施工单位必须具备相应的安装施工资质，保障高层建筑玻璃幕墙施工质量和安全。
2玻璃幕墙结构形式玻璃幕墙有很多不同的种类，如点支承玻璃幕墙、全玻璃幕墙、框支承玻璃幕墙等。
点支承玻璃幕墙是一种新型的玻璃幕墙结构，其主要由支承结构、点支承装置和玻璃面板构成；全玻璃幕墙是由玻璃面板和玻璃肋组成的玻璃幕墙；框支承玻璃幕墙是由金属框架支承玻璃面板周边的玻璃幕墙。
同时，玻璃幕墙的结构形式多样，由固定玻璃和饰面玻璃骨架组成，骨架和玻璃之间的整体连接主要以玻璃幕墙形式存在。

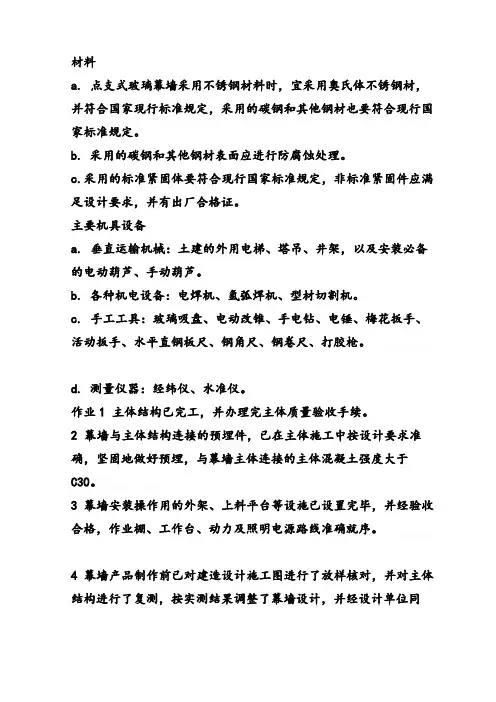

材料a.点支式玻璃幕墙采用不锈钢材料时，宜采用奥氏体不锈钢材，并符合国家现行标准规定，采用的碳钢和其他钢材也要符合现行国家标准规定。
b.采用的碳钢和其他钢材表面应进行防腐蚀处理。
c.采用的标准紧固体要符合现行国家标准规定，非标准紧固件应满足设计要求，并有出厂合格证。
主要机具设备a.垂直运输机械：土建的外用电梯、塔吊、井架，以及安装必备的电动葫芦、手动葫芦。
b.各种机电设备：电焊机、氩弧焊机、型材切割机。
c.手工工具：玻璃吸盘、电动改锥、手电钻、电锤、梅花扳手、活动扳手、水平直钢板尺、钢角尺、钢卷尺、打胶枪。
d.测量仪器：经纬仪、水准仪。
作业1主体结构已完工，并办理完主体质量验收手续。
2幕墙与主体结构连接的预埋件，已在主体施工中按设计要求准确，坚固地做好预埋，与幕墙主体连接的主体混凝土强度大于C30。
3幕墙安装操作用的外架、上料平台等设施已设置完毕，并经验收合格，作业棚、工作台、动力及照明电源路线准确就序。
4幕墙产品制作前已对建造设计施工图进行了放样核对，并对主体结构进行了复测，按实测结果调整了幕墙设计，并经设计单位同意。
5凡对点支式玻璃幕墙可能造成严重污染的分项工程，已安排在幕墙施工前完成，未完成的分项工程已采取了有效的保护措施。
6点支式玻璃幕墙的安装专项施工组织设计和施工方案已编制完毕，并经有关部门审批。
7点支式玻璃幕墙的材料、零配件、结构构件等已按设计要求加工进场，并经验收合格，有相关的产品质量合格证和实验报告。
8各工序的施工操作人员均已接受书面技术交底和三级安全教育，关键工序和特殊工种人员均持有岗位合格证书。
9已对所有预埋件按现行行业标准《玻璃幕墙工程技术规范》JGJ102-96的规定进行了验收。
对遗漏或者位置偏差过大的预埋件已根据幕墙设计要求进行了重新补设，并进行了后置埋件的抗拉拔力实验。
工艺测量放线（1）根据建设单位提供的建造物标高以及设计图纸，对幕墙所在位置进行测量放线，确定幕墙所在切当位置，核实结构总体标高，把各分层标高标在各层楼板边上，合理分解施工误差。
厂房项目玻璃幕墙施工组织设计厂房项目玻璃幕墙施工组织设计一、工程概述本次工程为一座厂房项目，采用玻璃幕墙作为外立面装饰，旨在提升建筑物的美观性和整体档次。
施工范围包括外墙主体结构以及相关辅助设备和管线工程。
二、施工组织设计1. 组织机构设置根据施工需求，设立项目经理组、工程部、质量管理部、资源供应部等专门的施工组织机构。
项目经理组负责整个项目的监督和协调工作，工程部负责具体施工过程的管理，质量管理部负责质量控制，资源供应部负责材料和设备的供应。
2. 人员配置项目经理组应配置项目经理、总工程师、安全员和财务人员等核心管理人员。
工程部应配置施工队长、施工员、材料员和安全员等。
质量管理部应配备质量检验员和质量监督员。
资源供应部应配置采购员、仓管员等。
3. 施工进度安排根据工程的实际情况和施工进度要求，制定详细的施工进度表，包括工期、工序和工作量等。
根据工期要求，合理安排施工人员和设备的使用，确保施工按时安排。
4. 资源供应根据施工需要，提前确定所需的材料和设备，并与供应商进行充分沟通和协商。
确保材料和设备的及时供应，以便施工进程不受阻碍。
5. 施工技术玻璃幕墙施工涉及到许多专业的技术要求，例如防水、密封和安装等。
施工人员应具备相应的专业技能和操作经验，确保施工质量和安全。
同时，应根据施工进度和要求，进行相关工艺的培训和指导，提高施工人员的技能水平。
6. 质量控制质量管理部应制定详细的质量控制方案和施工规范，并进行质量检验和监督。
在施工过程中，对玻璃幕墙结构的安装、密封和防水等进行严格的质量检查，确保施工质量符合要求。
7. 安全管理在施工过程中，应严格遵守相关的安全规范和标准，保障施工人员的安全。
施工现场应设立警示标志，设置安全通道，配备必要的防护设施和器材。
同时，加强对施工人员的安全培训和教育，提高其安全意识和防范能力。
8. 环保措施在施工过程中，应做好环境保护工作，减少对环境的影响。
对施工产生的废弃物和污水要进行分类处理和妥善处置。
《玻璃幕墙工程技术规范》（JGJ102-2003）设计部2010-07-05 15:04《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分介绍《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分介绍中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安[关键词] 玻璃幕墙幕墙规范幕墙设计新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。
与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。
（三）更合理地区分条文的宽严程度2003年版本首先区分了强制性条文和一般性条文。
强制性条文用黑体字印刷，相应采用了“应”、“必须”；“不应”、“严禁”等最严格的限定词。
强制性条文应当执行。
非强制性条文的内容，允许甲乙方在双方签定的合同中另作专门的约定。
（四）引入了结构设计使用年限的规定建筑结构有规定的设计使用年限。
在本次修订中，考虑到幕墙属于可以更换的围护结构，所以在规范第12章中提出了幕墙结构的设计使用年限，在说明中指出该年限一般为不少于25年。
玻璃、铝型材和钢材是可以达到25年的使用年限的。
结构胶目前出具的10年质量保证书只是商业上的举措，并不是指结构胶的实际使用寿命。
国外已有结构胶超过30年仍然工作良好的实例。
从结构胶的耐老化试验中可以看出，结构胶使用年限达到25年是可能的，国内一些结构胶生产厂家已考虑出具25年使用寿命的文件。
二、术语、符号（一）更明确幕墙的概念玻璃幕墙这几年形式多样，新体系层出不穷，原有的规范对幕墙的定义已不适应当前幕墙多样化的趋势。
因此2003版本修订时规定了幕墙的几个特征：1、由支承结构体系与面板组成；2、相对于主体结构有一定位移能力；3、不分担主体结构所受的荷载和作用。
而且玻璃幕墙除作为外围护结构外，还可以作为装饰性结构。
（二）对幕墙进行更细致的分类1、幕墙指对地面倾角在75°～115°范围内的墙体。
建筑玻璃幕墙外观设计探讨摘要：作为现代建筑的象征，玻璃幕墙在国内得到了越来越广泛的应用。
它具有轻巧、晶莹的透射和反射性质，可以营造出明亮的室内光环境并达到建筑内外空间交融的效果，因而成为各类建筑外观立面设计的新宠。
本文从玻璃幕墙立面外观的构成形式、美学法则、色彩、表现流派等方面对玻璃幕墙立面的划分与设计进行了分析，并结合实例论述了多种幕墙的构成形式，提出了设计时应考虑的相关要素和相应设计原则。
关键词：玻璃幕墙；结构形式；要素；设计原则一、玻璃幕墙结构形式在现代建筑中，玻璃幕墙面积超过外墙面积的50 ％，即称玻璃幕墙建筑。
玻璃幕墙由玻璃面板、横梁和立柱组成，横梁和立柱由铝合金型材或钢型材组成，称之为“框”。
有金属横梁和立柱的玻璃幕墙称之有框玻璃幕墙。
横梁、立柱和玻璃面板之间的相对位置，决定了有框玻璃幕墙的形式。
1、明框形式玻璃幕墙明框玻璃幕墙是金属框架构件显露在外表面的玻璃幕墙。
它以特殊断面的铝合金型材为框架，玻璃面板全嵌入型材的凹槽内。
其特点在于铝合金型材本身兼有骨架结构和固定玻璃的双重作用。
横梁立柱可见，形成了水平和垂直的格线，如图1 所示。
2 隐框形式玻璃幕墙隐框玻璃幕墙的金属框隐蔽在玻璃的背面，室外看不见金属框。
隐框玻璃幕墙又可分为全隐框玻璃幕墙和半隐框玻璃幕墙两种，半隐框玻璃幕墙可以是横明竖隐，也可以是竖明横隐注。
隐框玻璃幕墙的构造特点是：玻璃在铝框外侧，用硅酮结构密封胶把玻璃与铝框粘结。
幕墙的荷载主要靠密封胶承受。
如图2 所示。
3点支式玻璃幕墙点支式玻璃幕墙是近年来新出现的一种支承方式，按照支承结构的不同方式，点式玻璃幕墙在形式上可分为以下几种：(1)金属支承结构点式玻璃幕墙这是目前采用最多的一种形式，它是用金属材料做支承结构体系，通过金属连接件和紧固件将面玻璃牢固地固定在它上面，十分安全可靠。
充分利用金属结构的灵活多变以满足建筑造型的需要，人们可以透过玻璃清楚地看到支承玻璃的整个结构体系。

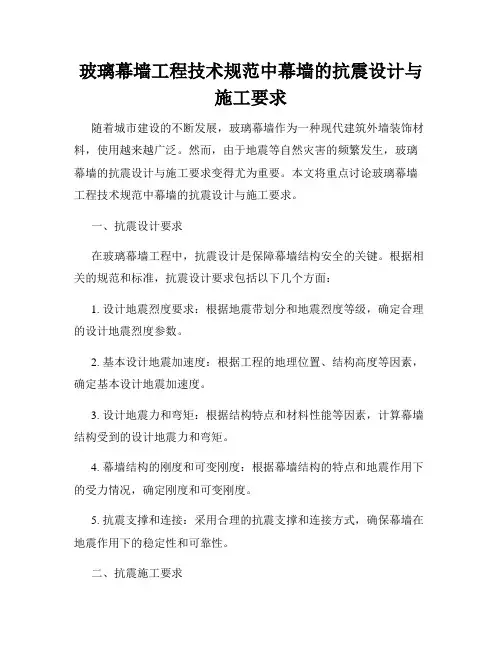

玻璃幕墙工程技术规范中幕墙的抗震设计与施工要求随着城市建设的不断发展，玻璃幕墙作为一种现代建筑外墙装饰材料，使用越来越广泛。
然而，由于地震等自然灾害的频繁发生，玻璃幕墙的抗震设计与施工要求变得尤为重要。
本文将重点讨论玻璃幕墙工程技术规范中幕墙的抗震设计与施工要求。
一、抗震设计要求在玻璃幕墙工程中，抗震设计是保障幕墙结构安全的关键。
根据相关的规范和标准，抗震设计要求包括以下几个方面：1. 设计地震烈度要求：根据地震带划分和地震烈度等级，确定合理的设计地震烈度参数。
2. 基本设计地震加速度：根据工程的地理位置、结构高度等因素，确定基本设计地震加速度。
3. 设计地震力和弯矩：根据结构特点和材料性能等因素，计算幕墙结构受到的设计地震力和弯矩。
4. 幕墙结构的刚度和可变刚度：根据幕墙结构的特点和地震作用下的受力情况，确定刚度和可变刚度。
5. 抗震支撑和连接：采用合理的抗震支撑和连接方式，确保幕墙在地震作用下的稳定性和可靠性。
二、抗震施工要求除了抗震设计要求外，幕墙的施工过程中也需要遵守一些抗震施工要求，以确保幕墙的抗震性能。
1. 施工过程中的质量控制：在施工中，严格按照幕墙制作和安装的工艺要求进行操作，确保施工质量。
2. 材料的选择和检验：选择符合规范和标准要求的玻璃、铝合金型材等幕墙材料，并进行必要的检验和试验。
3. 幕墙的加固和增强措施：根据设计要求，采取相应的加固和增强措施，提高幕墙的抗震性能。
4. 幕墙的安装规范：按照规范要求，采用专业施工队伍进行幕墙的安装，确保安装质量。
5. 幕墙的检测和验收：完成幕墙施工后，进行必要的检测和验收工作，以确保幕墙的质量和稳定性。
三、抗震设计与施工的重要性抗震设计与施工对于玻璃幕墙工程来说具有重要意义。
首先，抗震设计与施工可以保障幕墙结构的安全性。
在地震发生时，幕墙结构受到地震力的作用，如果没有进行合理的抗震设计与施工，就会导致幕墙结构的破坏，甚至引发更严重的事故。
外墙、内墙玻璃幕墙要求
概述：
外墙和内墙玻璃幕墙是建筑物外立面的重要组成部分，具有保护和装饰的功能。
本文档旨在提供对外墙和内墙玻璃幕墙的基本要求和规范。
1. 材料选择：
- 外墙玻璃幕墙应选用具有耐候性、耐火性和耐腐蚀性的高质量玻璃材料，如钢化玻璃、夹层玻璃或层压玻璃。
- 内墙玻璃幕墙可以选择普通玻璃材料，但也应保证其安全性和质量。
2. 结构设计：
- 外墙玻璃幕墙的结构设计应符合建筑安全和稳定的原则，能够承受外部风压和自重荷载。
- 内墙玻璃幕墙的结构设计也应具备相应的稳定性和安全性。
3. 防水防潮：
- 外墙和内墙玻璃幕墙应采用有效的防水和防潮措施，以防止雨水渗透和潮湿对墙体和内部空间的损害。
4. 隔热隔音：
- 外墙和内墙玻璃幕墙应具备一定的隔热和隔音效果，能够有效减少室内外温差和噪音传递。
5. 玻璃厚度：
- 外墙和内墙玻璃幕墙的玻璃厚度应根据建筑的高度、使用场所和安全要求确定，以确保其强度和稳定性。
6. 安全标识：
- 外墙和内墙玻璃幕墙上应有明显的安全标识，以指示其存在和警示潜在风险。
7. 维护保养：
- 外墙和内墙玻璃幕墙的维护保养应按照制造商或专业脚手架公司的建议进行，以延长使用寿命和确保安全性。
请注意，以上是对外墙和内墙玻璃幕墙的一般要求。
具体的设计和施工细节应根据相关法规和技术规范进行决策，并经过专业建筑师或工程师的评估和审查。
以上是外墙、内墙玻璃幕墙要求的文档内容。
高层建筑玻璃幕墙设计及施工技术要点分析摘要：玻璃幕墙是建筑设计常用形式，既可以提高建筑美观性，又能够增强自然采光，并且因为自重小，无论是前期施工还是后期维护均有更大的优势，因此被广泛的应用到建筑工程项目中。
与此同时，通过结构选型、立面分格优化等多个方面的综合分析，确保玻璃幕墙功能性同时，提高其艺术性与节能性。
基于此，本篇文章对高层建筑玻璃幕墙设计及施工技术要点进行研究，以供参考。
关键词：建筑幕墙；玻璃幕墙；设计分析；施工技术要点引言玻璃幕墙基本上是由支撑结构和玻璃结构组成的建筑的外围护结构或装饰性结构，相对于建筑的主体结构，这些结构具有一定的移位能力。
玻璃幕墙，包括清晰的框架和隐藏的框架，是装饰建筑项目外墙的一种独特的表达方式，是现代高级建筑时代的一个显而易见的特征。
1建筑幕墙概述建筑幕墙是由面板与支承结构体系（支承装置与支承结构）组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙。
远看像一块幕布一样挂上去，故名“幕墙”。
它是现代大型和高层建筑常用的带有装饰效果的轻质墙体。
它从最开始的笨重型板材发展到今天更轻型的板材和结构，板材品种也从最初的少，走向多类型、多色彩，目前板材主要有玻璃、陶瓷板、微晶玻璃、高压层板、无机玻璃钢、陶土板、水泥纤丝维板、石板、金属板等多种类型。
施工技术也更加灵活方便快捷，幕墙从封闭式也发展到了开放式，具有了更高的防水性能，使用寿命也进一步延长。
2玻璃幕墙的应用现状（1）国家目前所出台的部分政策对玻璃幕墙带来一定的影响。
玻璃幕墙在应用时极容易受国家出台部分政策的影响。
如党政机关建筑在新建建筑楼层与清理办公用房通知要求中明确提出，政府部门严禁以任何理由新建、扩建、改建楼堂馆所，住建部、安全局在关于加强玻璃幕墙安全防护工程通知中也强调，新建住宅、党政机关办公楼、人口密集并且流动性较大的商业场所、临时道路工程以及人员通道的建筑物严禁使用全隐框玻璃幕墙。

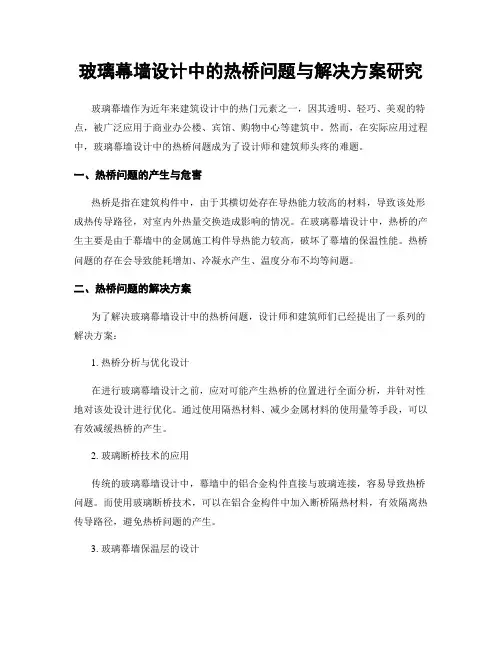

玻璃幕墙设计中的热桥问题与解决方案研究玻璃幕墙作为近年来建筑设计中的热门元素之一，因其透明、轻巧、美观的特点，被广泛应用于商业办公楼、宾馆、购物中心等建筑中。
然而，在实际应用过程中，玻璃幕墙设计中的热桥问题成为了设计师和建筑师头疼的难题。
一、热桥问题的产生与危害热桥是指在建筑构件中，由于其横切处存在导热能力较高的材料，导致该处形成热传导路径，对室内外热量交换造成影响的情况。
在玻璃幕墙设计中，热桥的产生主要是由于幕墙中的金属施工构件导热能力较高，破坏了幕墙的保温性能。
热桥问题的存在会导致能耗增加、冷凝水产生、温度分布不均等问题。
二、热桥问题的解决方案为了解决玻璃幕墙设计中的热桥问题，设计师和建筑师们已经提出了一系列的解决方案：1. 热桥分析与优化设计在进行玻璃幕墙设计之前，应对可能产生热桥的位置进行全面分析，并针对性地对该处设计进行优化。
通过使用隔热材料、减少金属材料的使用量等手段，可以有效减缓热桥的产生。
2. 玻璃断桥技术的应用传统的玻璃幕墙设计中，幕墙中的铝合金构件直接与玻璃连接，容易导致热桥问题。
而使用玻璃断桥技术，可以在铝合金构件中加入断桥隔热材料，有效隔离热传导路径，避免热桥问题的产生。
3. 玻璃幕墙保温层的设计在玻璃幕墙设计中，合理设置保温层是解决热桥问题的关键。
通过在幕墙内部设置保温材料，并采取合适的保温层厚度，可以有效减少热量的传导，提高幕墙的保温性能。
4. 玻璃幕墙的结构优化在玻璃幕墙的结构设计中，可以采用复合材料、陶瓷材料等新型材料取代传统的金属材料，改善幕墙的热传导性能。
此外，通过合理设计幕墙的构造、增加空气层等方式，也能有效减少热桥问题的发生。
三、热桥问题的研究进展目前，对于玻璃幕墙设计中的热桥问题，国内外专家学者已经进行了广泛的研究。
通过对不同材料、不同结构的玻璃幕墙进行热桥分析和测试，学者们正在逐渐揭示热桥问题的成因和解决方案。
此外，一些新兴的玻璃幕墙设计理念也在不断涌现，如可控通风玻璃幕墙、光伏玻璃幕墙等，这些理念在一定程度上可以减少热桥问题的发生。

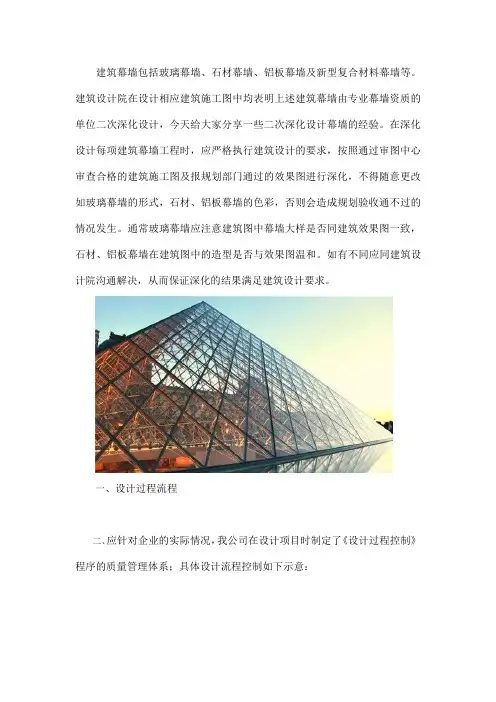

建筑幕墙包括玻璃幕墙、石材幕墙、铝板幕墙及新型复合材料幕墙等。

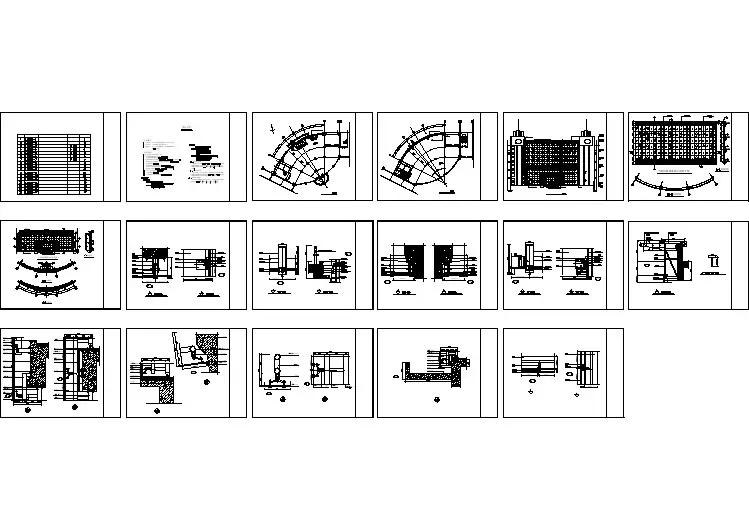

建筑设计院在设计相应建筑施工图中均表明上述建筑幕墙由专业幕墙资质的单位二次深化设计，今天给大家分享一些二次深化设计幕墙的经验。
在深化设计每项建筑幕墙工程时，应严格执行建筑设计的要求，按照通过审图中心审查合格的建筑施工图及报规划部门通过的效果图进行深化，不得随意更改如玻璃幕墙的形式，石材、铝板幕墙的色彩，否则会造成规划验收通不过的情况发生。
通常玻璃幕墙应注意建筑图中幕墙大样是否同建筑效果图一致，石材、铝板幕墙在建筑图中的造型是否与效果图温和。
如有不同应同建筑设计院沟通解决，从而保证深化的结果满足建筑设计要求。
一、设计过程流程二、应针对企业的实际情况，我公司在设计项目时制定了《设计过程控制》程序的质量管理体系；具体设计流程控制如下示意：二、设计过程1、根据具体建筑幕墙的特点，成立设计组。
由设计组长负责组织如规范、标准和类似工程项目审图中整改项等材料的收集，熟悉建筑设计、甲方提出的设计要求及建筑设计文件（包括建筑、结构、节能和效果图等），做好专业的技术接口，拟定设计进度计划。
2、理解建筑设计中基本内容，包括：设计理念、工程概况、结构类型、安全等级、防火等级、抗震设防要求、设计荷载、节能等，组织专业人员熟悉建筑施工图、结构施工图，大致确定幕墙同主体结构连接处位置，以便通过初步计算确定幕墙立杆。
3、根据建筑设计对幕墙分格、形式以及风荷载、自重和地震等荷载的要求下，通过初步计算确定幕墙抗风压、水密性、气密性、变形、耐冲击性、光学性能及防火、防雷、防震、节能等指标，同时通过计算可初步选定幕墙结构立杆、横杆等的选定。
4、通过参加项目设计会议及业主、建筑设计院有关人员的沟通，提出合理建议和幕墙优化方案，确定相应幕墙形式、性能等级。
在满足建筑设计要求，提出深化设计方案，列出所有使用的主要材料及各项要求，确定设计方案5、依据建筑工程设计文件编制规定及确定的方案设计要求进行深化设计。
玻璃幕墙特点性能以及设计事项玻璃幕墙有哪些特点？幕墙的物理以及光学性能，设计的流程以及注意事项，下面就给大家介绍一下。
玻璃幕墙反光绝缘玻璃厚6毫米，墙面自重约50kg/㎡，有轻巧美观、不易污染、节约能源等优点。
幕墙外层玻璃的里侧涂有彩色的金属镀膜，从外观上看整片外墙犹如一面镜子，将天空和周围环境的景色映入其中，光线变化时，影像色彩斑斓、变化无穷。
(1)结构形式：点式玻璃幕墙是采用计算机设计的现代结构技术和玻璃技术相结合的一种全新建筑空间结构体系，幕墙骨架主要由无缝钢管、不锈钢拉杆（或再加拉索）和不锈钢爪件所组成，它的面玻璃在角位打孔后，用金属接驳件连接到支承结构的全玻璃幕墙上。
而一般玻璃幕墙则多为平面框式、竖向杆件受力体系的结构。
(2)玻璃固定形式：点式玻璃幕墙的玻璃是用不锈钢爪件穿过玻璃上预钻的孔得以可靠固定的，而一般玻璃幕墙，如全隐式或半隐式都是用结构胶粘接固定在框架上的。
(3)构件加工：点式玻璃幕墙的主要金属构件，均需车钻、冲压机床的精密加工，成批工厂化生产，现场安装精度高而质量好。
而一般玻璃幕墙的铝合金多在施工现场就地赖电动机具制作，加工略显粗糙，精度不高，效能低。
(4)玻璃品种与规格：点式玻璃幕墙所用的玻璃多为低辐射或白钢化中空玻璃，且对解决城市光污染有一定效果，玻璃规格限制不是那么严格。
而一般玻璃幕墙常采用镀膜反射玻璃，玻璃规格一般偏小。
注意事项：幕墙的物理性能风压变形性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ雨水渗漏性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ（固定、开启部分）空气渗透性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ保温性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ隔声性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ平面内的变形性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ耐撞击性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ光学性能：雨水渗漏性能的确定分热带风暴及台风袭击地区和非热带风暴地区。
雨水渗漏性能分级指标值与风压变形的关系：即取消了风压计算中的阵风系数，热带风暴地区P=W0?μz?μs 非热带风暴地区0.75P=0.75×W0?μz?μs。
高层住宅外墙玻璃幕墙施工设计方案一、设计需求及目标高层住宅外墙玻璃幕墙的施工设计旨在创造一个美观、安全、能源高效的建筑外观，并提供良好的热、音、气的隔离效果。
设计方案应兼顾建筑结构强度、建筑外观效果和建筑物整体的功能需求。
二、设计原则1. 强调安全性：设计应符合国家和地方有关建筑安全规范和规定，确保外墙玻璃幕墙的抗风压、抗震性能等达到要求，保证住宅安全。
2. 提供节能环保效果：在设计过程中应充分考虑环保要求，选择能源高效的玻璃材料，并采用断热技术，以降低能耗和碳排放。
3. 确保室内采光和通风：合理设计玻璃面积和布局，保证室内充足的采光，并兼顾通风要求，以提高住宅舒适度。
4. 追求艺术性和美观性：玻璃幕墙设计应与周边环境和整体建筑风格相协调，做到与谐美，并注重细节处理和建筑造型。
三、设计步骤1. 需求分析：根据建筑功能和使用要求，确定外墙玻璃幕墙的基本需求和适用性。
2. 确定结构形式：选择适合的玻璃幕墙结构形式，如单层幕墙、夹胶玻璃幕墙、点式幕墙等。
3. 玻璃选择：根据环境要求和设计效果选择玻璃类型，如单层玻璃、中空玻璃、夹层玻璃等，并考虑其光学、热传导和声学性能。
4. 结构设计：根据所选结构形式和玻璃类型进行结构设计，包括立面结构、连接方式等，确保结构强度和稳定性。
5. 施工工艺：制定合理的施工工艺，包括支架安装、铝型材加工、玻璃设置等，保证施工质量和效率。
6. 安全性考虑：设计并设置合适的安全设施，如护栏、防护网等，确保幕墙使用安全。
7. 艺术处理：结合建筑风格和环境特点，进行合理的幕墙造型设计，包括玻璃颜色、透明度、纹理等，以达到美观效果。
四、关键技术要点1. 玻璃幕墙结构设计：采用先进的CAD技术进行结构优化设计，确保玻璃幕墙的强度和稳定性，以满足强风和地震等自然灾害的要求。
2. 材料选择与处理：选择优质的铝型材和玻璃材料，并进行适当的表面处理，以提高幕墙的防腐性能和美观度。
3. 施工工艺控制：协调施工进度，合理安排施工工艺，确保施工质量，并严格管理施工现场，确保施工安全。
玻璃幕墙设计分析摘要：建筑幕墙作为建筑工程的一项外围护结构或装饰性结构,在我国的国民经济建设中已得到了广泛的应用，建筑节能、绿色环保、生态健康、可持续发展的建筑设计理念已成为建筑设计今后的发展方向,对建筑幕墙设计既提出了越来越高的要求,又迎来了难得的发展机遇和严峻的挑战。
关键词：玻璃幕墙设计;原则;要点abstract: the building curtain wall construction projects as an envelope or decorative structure, has been widely used in the economic construction of our country, the idea of building energy saving, green environmental protection, ecological health, sustainable building design has become the architectural design of the future direction of development, to building curtain wall design is put forward more and more high request, but also ushered in a rare development opportunities and severe challenges.key words: glass curtain wall design; principle; key points 中图分类号：s611文献标识码：a文章编号：引言玻璃幕墙作为一种新颖美观的墙体装饰方法，是现代主义高层建筑时代的显著特征。
国内外很多标志性建筑都已经采用了玻璃幕墙技术，像纽约的联合国大厦、北京长城饭店等。
高层建筑玻璃幕墙设计及施工技术要点分析摘要：随着人们审美意识的提高，玻璃幕墙设计能够有效地满足高层建筑的美观要求，但是除了注重美观外，还应注重玻璃幕墙的牢固性，以保证高层建筑整体安全。
由于玻璃幕墙具有易碎性特征，因此，在施工过程中应注意原材料的采购和选择，同时，加强设计方案的有效性，从而从根本上提高玻璃幕墙的整体质量。
关键词：玻璃幕墙；幕墙设计；技术要点1玻璃幕墙概述幕墙是建筑物的外墙护围，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。
由结构框架和镶嵌板材组成，不承担主体结构荷载与作用的建筑围护结构。
幕墙并非只有安装在建筑项目外墙的部分，也包括安装的雨篷、采光顶等。
随着科技的不断进步，幕墙的优势越来越多，主要体现在美观和安全性上。
幕墙除了美观性外，还具有一定的节能保温效果；对于幕墙的安全性来说，防雨、抗风压、抗震、防雷效果都很好。
因此，玻璃幕墙在高层建筑工程中的应用越来越广泛，它不仅可以满足建筑师对各种造型设计的要求，而且可以系统化施工，促进工程顺利进行。
随着中国幕墙产业的多元化发展，刚性玻璃幕墙也应运而生。
所谓刚性玻璃幕墙是由刚性玻璃门窗肋和刚性玻璃门窗面所组成的全刚性门窗幕墙。
根据连接形式的不同，刚性幕墙结构大致分为两种形式，刚性玻璃肋肋相连的全玻幕墙结构和刚性玻璃肋点相连的全刚性幕墙结构。
由于刚性幕墙建筑具有的结构形式简洁、视觉通透漂亮、成本低等优点，被大量运用于公共建筑以及有良好采光条件的机场、博物馆等面积较大的场所。
规范规定“对宽度大于8m的刚性门窗肋应进行稳定验算，高度大于12m的刚性门窗肋宜做平面外固定试验，在必要时宜采用防侧向失稳的结构保护。
”不过，对于稳定性的计算方法，由于标准中缺乏具体的规范，实际操作中也存在着一定的问题。
现在，国内不少设计师按照欧美标准完成相应计算，但是因为对规范理解不够深入等因素，且一些规定要求不符合实际情况，给刚性幕墙结构设计的安全性带来了很多隐患。
目录 作业1 ················································································································· 1 1.基本参数 ················································································································· 1 2. 3D3S电算分析 ······································································································ 1 2.1模型建立 ·········································································································· 1 2.2荷载计算 ·········································································································· 2 2.3强度校核 ·········································································································· 3 2.4挠度校核 ·········································································································· 4 2.5 3D3S计算结果分析 ························································································ 5 3.ANSYS计算分析 ····································································································· 6 3.1模型建立 ·········································································································· 6 3.2应力计算结果 ·································································································· 7 3.3挠度计算结果 ·································································································· 7 3.4 APDL命令流 ··································································································· 8 4.计算结果分析 ········································································································· 8
作业2 ················································································································· 9 1.模型建立 ················································································································· 9 1.1快速建模 ·········································································································· 9 1.2计算参数 ········································································································ 10 2.预应力分布 ··········································································································· 10 3.荷载下的内力及变形 ··························································································· 10 3.1施加荷载 ········································································································ 10 3.2结构内力 ········································································································ 11 3.3结构变形 ········································································································ 11 《玻璃幕墙结构设计》作业 第 1 页 作业1 采用商用有限元软件计算下图所示玻璃面板的应力和挠度，并与例题中规范计算结果进行比较。
1.基本参数 (1) 计算点标高：68m (2) 玻璃面板短边长度：a = 2000 mm (3) 玻璃面板长边长度：b = 2000 mm (4) 玻璃配置：单片玻璃 (5) 玻璃种类：浮法玻璃 (6) 玻璃厚度： t = 12 mm 面板的计算模型为：四边简支；
2. 3D3S电算分析 2.1模型建立
考虑到3D3S玻璃幕墙模块中没有题目中所要求的地区参考信息库，我设置了一个新的地区参考信息，与上海地区不同的是： 地震加速度为0.15 αmax=0.12 《玻璃幕墙结构设计》作业 第 2 页 上述各参数按照题目要求给定。 2.2荷载计算 2.2.1风荷载标准值计算 按《建筑结构荷载规范》（GB5009-2001）第7.3.3条，视玻璃面板为主体结构，体型系数不进行折减，对墙面负压区体型系数取值为1.2，对墙角负压区体型系数为2.0。故此，本工程计算处的体型系数取值为μs = 2 按现行国家标准《玻璃幕墙工程技术规范》(JGJ102-2003)第5.3.2条，玻璃幕墙风荷载标准值按下式计算：并且不小于1.0×10-3 MPa Wk =βgz ·μ z ·μs ·W0= 1.668 × 1.432 × 2 ×0.55 ×10-3= 2.627 ×10-3 Mpa 2.2.2玻璃面板荷载计算 (1) 玻璃面板的自重 GAk：玻璃面板单位面积自重(仅包括玻璃)（MPa） 玻璃面板厚度(mm)，t = 12 mm γg：材料的重力密度，对玻璃取值为：25.6 kN/m3
GAk =γg ·t = 0.0000256 × 12=0.307 ×10-3 Mpa (2)垂直于面板平面的分布水平地震作用 a.垂直于面板平面的分布水平地震作用标准值 《玻璃幕墙结构设计》作业 第 3 页 qEk =βE ·αmax ·GAk= 5.0 ×0.12 × .000307=0.184 ×10-3 MPa b.垂直于玻璃平面的分布水平地震设计值为： qE = γE ·q Ek= 1.3 ×0.184 ×10-3=0.24 ×10-3 MPa (3)作用于玻璃面板的风荷载： a.作用于幕墙上的风荷载标准值 依据上述计算结果，风荷载标准值为： Wk = 2.627×10-3 MPa b.作用于幕墙上的风荷载设计值为： W = γw ·Wk= 1.4 × 2.627 ×10-3 MPa= 3.678 ×10-3 MPa
(4)作用于玻璃面板的风荷载及地震作用荷载组合： 按现行国家标准《玻璃幕墙工程技术规范》(JGJ102-2003)第 5.4.3 条，作用于幕墙上的风荷载和地震作用的组合系数分别如下： 风荷载组合系数：ψw =1 地震作用组合系数：ψe =0.5 a.风荷载和水平地震作用组合标准值为： qk=1× Wk +0.5× qEk= 1 × .002627 +0.5 ×0.000184= 2.719 ×10-3 Mpa b.风荷载和水平地震作用组合设计值为： q =1× W +0.5× qE= 1 ×0.003678 +0.5 ×0.00024= 3.798 ×10-3 Mpa
2.3强度校核 按现行国家标准《玻璃幕墙工程技术规范》(JGJ102-2003)第 6.1.2条,单片玻璃在垂直于玻璃幕墙平面的风荷载和地震作用下，玻璃截面最大应力应满足下列条件：
σ = 6mqa2t2 η ≤ fg
玻璃的强度折减系数 θ = qk a4E t4 = .002719 × 200040.72 × 105 × 124 = 29.14
按现行国家标准《玻璃幕墙工程技术规范》(JGJ102-2003)查表6.1.2-2可得： 折减系数： η =0.88344
