双层幕墙的分类

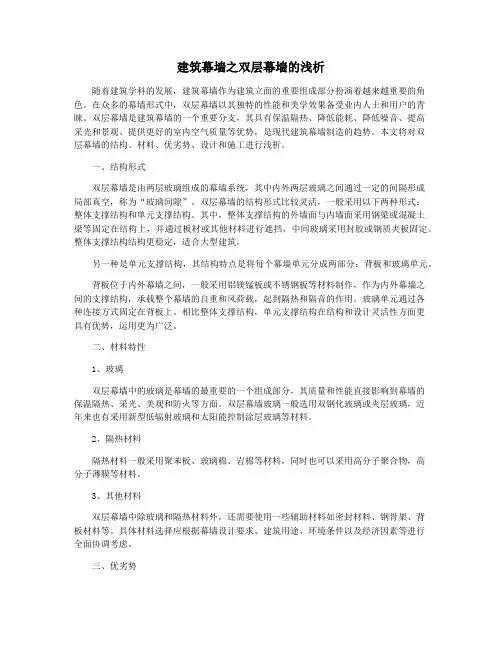

建筑幕墙之双层幕墙的浅析随着建筑学科的发展，建筑幕墙作为建筑立面的重要组成部分扮演着越来越重要的角色。

在众多的幕墙形式中，双层幕墙以其独特的性能和美学效果备受业内人士和用户的青睐。

双层幕墙是建筑幕墙的一个重要分支，其具有保温隔热、降低能耗、降低噪音、提高采光和景观、提供更好的室内空气质量等优势，是现代建筑幕墙制造的趋势。

本文将对双层幕墙的结构、材料、优劣势、设计和施工进行浅析。

一、结构形式双层幕墙是由两层玻璃组成的幕墙系统，其中内外两层玻璃之间通过一定的间隔形成局部真空，称为“玻璃间隙”。

双层幕墙的结构形式比较灵活，一般采用以下两种形式：整体支撑结构和单元支撑结构。

其中，整体支撑结构的外墙面与内墙面采用钢梁或混凝土梁等固定在结构上，并通过板材或其他材料进行遮挡，中间玻璃采用封胶或钢质夹板固定。

整体支撑结构结构更稳定，适合大型建筑。

另一种是单元支撑结构，其结构特点是将每个幕墙单元分成两部分：背板和玻璃单元。

背板位于内外幕墙之间，一般采用铝镁锰板或不锈钢板等材料制作，作为内外幕墙之间的支撑结构，承载整个幕墙的自重和风荷载，起到隔热和隔音的作用。

玻璃单元通过各种连接方式固定在背板上。

相比整体支撑结构，单元支撑结构在结构和设计灵活性方面更具有优势，运用更为广泛。

二、材料特性1、玻璃双层幕墙中的玻璃是幕墙的最重要的一个组成部分，其质量和性能直接影响到幕墙的保温隔热、采光、美观和防火等方面。

双层幕墙玻璃一般选用双钢化玻璃或夹层玻璃，近年来也有采用新型低辐射玻璃和太阳能控制涂层玻璃等材料。

2、隔热材料隔热材料一般采用聚苯板、玻璃棉、岩棉等材料，同时也可以采用高分子聚合物，高分子薄膜等材料。

3、其他材料双层幕墙中除玻璃和隔热材料外，还需要使用一些辅助材料如密封材料、钢骨架、背板材料等。

具体材料选择应根据幕墙设计要求、建筑用途、环境条件以及经济因素等进行全面协调考虑。

三、优劣势双层幕墙具有以下优势：1、保温隔热性能好。

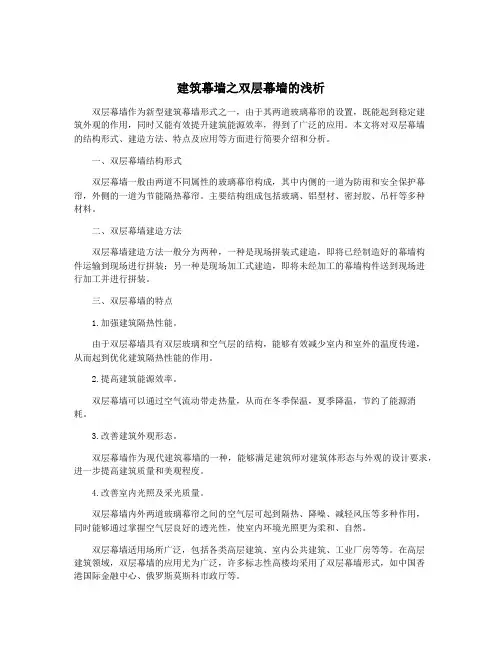

建筑幕墙之双层幕墙的浅析双层幕墙作为新型建筑幕墙形式之一，由于其两道玻璃幕帘的设置，既能起到稳定建筑外观的作用，同时又能有效提升建筑能源效率，得到了广泛的应用。

本文将对双层幕墙的结构形式、建造方法、特点及应用等方面进行简要介绍和分析。

一、双层幕墙结构形式双层幕墙一般由两道不同属性的玻璃幕帘构成，其中内侧的一道为防雨和安全保护幕帘，外侧的一道为节能隔热幕帘。

主要结构组成包括玻璃、铝型材、密封胶、吊杆等多种材料。

二、双层幕墙建造方法双层幕墙建造方法一般分为两种，一种是现场拼装式建造，即将已经制造好的幕墙构件运输到现场进行拼装；另一种是现场加工式建造，即将未经加工的幕墙构件送到现场进行加工并进行拼装。

三、双层幕墙的特点1.加强建筑隔热性能。

由于双层幕墙具有双层玻璃和空气层的结构，能够有效减少室内和室外的温度传递，从而起到优化建筑隔热性能的作用。

2.提高建筑能源效率。

双层幕墙可以通过空气流动带走热量，从而在冬季保温，夏季降温，节约了能源消耗。

3.改善建筑外观形态。

双层幕墙作为现代建筑幕墙的一种，能够满足建筑师对建筑体形态与外观的设计要求，进一步提高建筑质量和美观程度。

4.改善室内光照及采光质量。

双层幕墙内外两道玻璃幕帘之间的空气层可起到隔热、降噪、减轻风压等多种作用，同时能够通过掌握空气层良好的透光性，使室内环境光照更为柔和、自然。

双层幕墙适用场所广泛，包括各类高层建筑、室内公共建筑、工业厂房等等。

在高层建筑领域，双层幕墙的应用尤为广泛，许多标志性高楼均采用了双层幕墙形式，如中国香港国际金融中心、俄罗斯莫斯科市政厅等。

综上所述，双层幕墙在现代建筑中具有重要的应用价值与发展前景，随着科技发展和社会进步，其应用和改进的方向也将更加多样和发展。

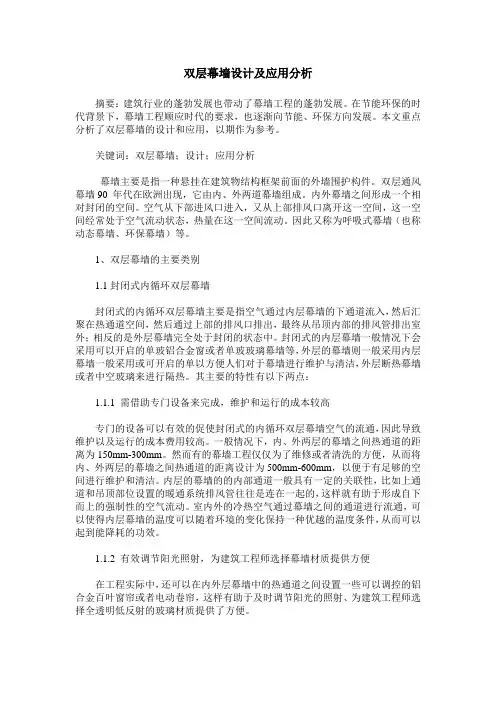

双层幕墙设计及应用分析摘要：建筑行业的蓬勃发展也带动了幕墙工程的蓬勃发展。

在节能环保的时代背景下，幕墙工程顺应时代的要求，也逐渐向节能、环保方向发展。

本文重点分析了双层幕墙的设计和应用，以期作为参考。

关键词：双层幕墙；设计；应用分析幕墙主要是指一种悬挂在建筑物结构框架前面的外墙围护构件。

双层通风幕墙90 年代在欧洲出现，它由内、外两道幕墙组成。

内外幕墙之间形成一个相对封闭的空间。

空气从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

因此又称为呼吸式幕墙（也称动态幕墙、环保幕墙）等。

1、双层幕墙的主要类别1.1封闭式内循环双层幕墙封闭式的内循环双层幕墙主要是指空气通过内层幕墙的下通道流入，然后汇聚在热通道空间，然后通过上部的排风口排出，最终从吊顶内部的排风管排出室外；相反的是外层幕墙完全处于封闭的状态中。

封闭式的内层幕墙一般情况下会采用可以开启的单玻铝合金窗或者单玻玻璃幕墙等，外层的幕墙则一般采用内层幕墙一般采用或可开启的单以方便人们对于幕墙进行维护与清洁，外层断热幕墙或者中空玻璃来进行隔热。

其主要的特性有以下两点：1.1.1 需借助专门设备来完成，维护和运行的成本较高专门的设备可以有效的促使封闭式的内循环双层幕墙空气的流通，因此导致维护以及运行的成本费用较高。

一般情况下，内、外两层的幕墙之间热通道的距离为150mm-300mm。

然而有的幕墙工程仅仅为了维修或者清洗的方便，从而将内、外两层的幕墙之间热通道的距离设计为500mm-600mm，以便于有足够的空间进行维护和清洁。

内层的幕墙的的内部通道一般具有一定的关联性，比如上通道和吊顶部位设置的暖通系统排风管往往是连在一起的，这样就有助于形成自下而上的强制性的空气流动。

室内外的冷热空气通过幕墙之间的通道进行流通，可以使得内层幕墙的温度可以随着环境的变化保持一种优越的温度条件，从而可以起到能降耗的功效。

1.1.2 有效调节阳光照射，为建筑工程师选择幕墙材质提供方便在工程实际中，还可以在内外层幕墙中的热通道之间设置一些可以调控的铝合金百叶窗帘或者电动卷帘，这样有助于及时调节阳光的照射、为建筑工程师选择全透明低反射的玻璃材质提供了方便。

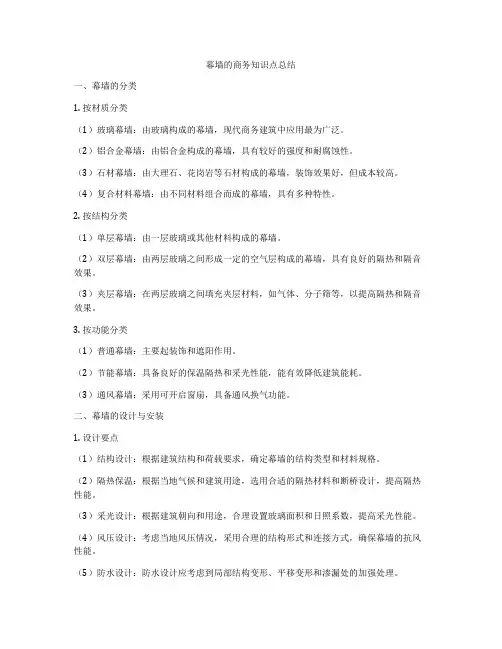

幕墙的商务知识点总结一、幕墙的分类1. 按材质分类（1）玻璃幕墙：由玻璃构成的幕墙，现代商务建筑中应用最为广泛。

（2）铝合金幕墙：由铝合金构成的幕墙，具有较好的强度和耐腐蚀性。

（3）石材幕墙：由大理石、花岗岩等石材构成的幕墙，装饰效果好，但成本较高。

（4）复合材料幕墙：由不同材料组合而成的幕墙，具有多种特性。

2. 按结构分类（1）单层幕墙：由一层玻璃或其他材料构成的幕墙。

（2）双层幕墙：由两层玻璃之间形成一定的空气层构成的幕墙，具有良好的隔热和隔音效果。

（3）夹层幕墙：在两层玻璃之间填充夹层材料，如气体、分子筛等，以提高隔热和隔音效果。

3. 按功能分类（1）普通幕墙：主要起装饰和遮阳作用。

（2）节能幕墙：具备良好的保温隔热和采光性能，能有效降低建筑能耗。

（3）通风幕墙：采用可开启窗扇，具备通风换气功能。

二、幕墙的设计与安装1. 设计要点（1）结构设计：根据建筑结构和荷载要求，确定幕墙的结构类型和材料规格。

（2）隔热保温：根据当地气候和建筑用途，选用合适的隔热材料和断桥设计，提高隔热性能。

（3）采光设计：根据建筑朝向和用途，合理设置玻璃面积和日照系数，提高采光性能。

（4）风压设计：考虑当地风压情况，采用合理的结构形式和连接方式，确保幕墙的抗风性能。

（5）防水设计：防水设计应考虑到局部结构变形、平移变形和渗漏处的加强处理。

2. 安装要点（1）材料检验：在安装前对幕墙材料进行严格检验，确保符合设计要求和相关标准。

（2）安装工艺：根据设计要求和施工规范，采用合理的安装工艺和连接方式，确保幕墙安装质量。

（3）连接密封：对幕墙的连接处进行严密密封，防止水汽和雨水渗入。

（4）安全保障：严格遵守安全操作规程，配备必要的安全防护设施，保障施工人员的安全。

三、幕墙的维护与保养1. 维护要点（1）表面清洁：定期对幕墙表面进行清洁，保持幕墙的外观美观。

（2）密封检查：定期对幕墙的连接处进行密封检查，及时进行修补，防止渗水和漏气。

建筑幕墙之双层幕墙的浅析一、双层幕墙的结构特点双层幕墙是指在建筑外立面形成两道幕墙系统，两道幕墙之间形成一个空气隔层，具有一定的保温、隔热效果。

双层幕墙一般分为内幕和外幕两部分，内幕一般为固定式的玻璃幕墙，外幕可选择通风式的幕墙或者日遮挡系统。

双层幕墙的结构特点主要有以下几点：1. 双层结构双层幕墙由内外两道幕墙组成，通过两道幕墙之间的空气隔层形成一定的保温、隔热效果。

双层结构使得幕墙系统更加稳固，有较好的隔热、保温性能。

2. 空气隔层双层幕墙的关键在于内外两道幕墙之间的空气隔层，这一空气隔层可以形成自然通风的效果，有效改善室内空气质量，降低能耗。

空气隔层还可以起到隔热、保温的作用，提高整体建筑的能效。

3. 保温隔热双层幕墙在冬季可以减少室外冷风对室内的影响，提高室内的舒适度；在夏季可以有效减少室外高温的影响，降低空调能耗。

双层幕墙的保温隔热效果比单层幕墙要好很多，能够有效节约能源。

二、双层幕墙的功能双层幕墙相比传统的单层幕墙具有更为丰富的功能，除了具备传统幕墙的隔风、隔水、隔热、隔声等基本功能外，双层幕墙还具有以下几个特点功能：1. 通风降温2. 光热控制双层幕墙的外幕还可以配备日遮挡系统，通过调节日遮挡系统的开闭来控制室内光照和热量的进入，达到节能的目的。

这种光热控制功能可以根据不同季节和不同天气条件进行自动调节，提高建筑的能效。

3. 自洁功能部分双层幕墙采用自洁玻璃或者自洁涂料，可以通过雨水的冲洗达到自我清洁的效果，减少了维护成本和人工清洁的频率，提高了幕墙的使用寿命。

4. 空气净化三、双层幕墙的设计原则1. 节能双层幕墙的设计首先要考虑节能的原则，包括保温、隔热、通风等功能的设计，尽可能减少建筑能耗，提高建筑的能效。

2. 结构稳固双层幕墙的结构一定要稳固可靠，保证整个幕墙系统的安全性。

考虑到双层幕墙在高楼建筑中的应用，其结构设计必须牢固可靠。

3. 材料选择双层幕墙的材料选择也非常关键，要考虑其保温隔热性能、光照透过性、耐久性等因素，选择合适的材料对于双层幕墙的设计至关重要。

幕墙的专业知识点总结幕墙的分类：1.单层高层幕墙适用于建筑高度在80m以下，一般用于多层建筑。

其构造系统包括通条型、扇条型、玻璃幕墙。

通条幕墙是由直杆、横隔架、玻璃板和铝合金构成。

扇条幕墙是由直杆、扇条、横隔架、玻璃和铝合金构成。

2.双层高层幕墙适用于40～80m高的多层建筑。

内部构造一般采用隔热玻璃、中空玻璃或绝热铝塑板。

外部构造一般采用镀膜玻璃、钢化玻璃、反射玻璃或者玻璃镜。

3.双层超高层幕墙适用于超过80m以上的高层建筑。

基本上采用双层幕墙形式，内层使用中空玻璃和钢化玻璃，外层采用隔热及抛光玻璃。

4.单层低层幕墙适用于建筑高度在20m以下的建筑，其结构多采用铝合金或者塑钢隔热型材，玻璃则采用玻璃镜或夹胶玻璃。

丰富的表面效果一般建筑幕墙采用钢化玻璃、夹胶玻璃、中空玻璃或镀膜玻璃等。

幕墙在设计上主要考虑到幕墙矩形的大小和位置，以及玻璃的类型和颜色。

幕墙玻璃通过玻璃单元构件形式和多样的连接方式，在玻璃外表面绘制花纹和刻痕，或为保温加铝膜被，并采用不同的玻璃厚度满足外部的装饰效果，从而实现不同的护温效果。

充分考虑了玻璃在外形和性能上的多样性，满足了建筑的功能和装饰的要求。

实现透光性幕墙的设计中要充分考虑到建筑物的采光、视野、风景和外界气氛感应。

随着建筑的日常使用和不同的时间段，需要对透光性进行控制。

根据这些外界因素，幕墙的设计应满足不同气氛的要求，满足日常使用的透光需求。

一方面，在设计上考虑使用传统材料玻璃，特别是安装有夹层玻璃的设计，以确保厚度足够稳固。

另一方面，还考虑采用新型复合材料和机构设计，以实现透光性和外观的变化。

保温节能幕墙能实现保温节能效果主要有以下方式：一是采用厚度和种类不同的玻璃单元，进行层层组合，增强隔热效果；二是考虑到环境温度等因素，在夹层玻璃和玻璃外预留适当的温度差，在不同的时间段中适应不同的节能身效。

除此之外，幕墙还通过前空后填的组合形式，采用中空玻璃加入现代聚氨酯、复合纸板和铜氨纤维的隔热者。

建筑幕墙之双层幕墙的浅析建筑幕墙是建筑设计中非常重要的一部分，它不仅可以增强建筑的美观性，还可以改善建筑的采光、隔热等性能。

而在幕墙的种类中，双层幕墙因其独特的结构和优秀的性能而备受关注。

本文将对双层幕墙进行浅析，探讨其结构特点、优势以及在建筑设计中的应用。

一、双层幕墙的结构特点双层幕墙由两道外窗构成，中间通过一定距离的框架连接，使得外墙形成一个空腔。

外墙与内墙之间的距离通常为300mm至900mm不等，根据建筑设计的需求可以灵活调整。

双层幕墙的结构还包括高性能玻璃、密封胶、密封条、铝合金框架等。

在结构上，双层幕墙可以分为自承重式和非自承重式两种。

自承重式双层幕墙的外立面玻璃幕墙及其支撑结构共同承担风压和自重荷载，而非自承重式则是外立面玻璃幕墙的安装结构对自重荷载不能起承重作用，需要通过设备支腿转移到主体结构上。

二、双层幕墙的优势1. 保温隔热性能好双层幕墙中的空腔能够有效地阻止热的传导，起到一定程度的保温隔热作用。

在冬季，双层幕墙能够减少室内热量的散失，降低采暖成本；在夏季，则能减少外界高温的影响，降低室内温度。

双层幕墙在提高建筑能效方面有着明显的优势。

2. 声音隔绝效果好由于双层幕墙中的空腔具有一定的缓冲作用，能够有效地隔绝外界的噪音。

尤其是在城市密集地区或是交通繁忙的街道旁，双层幕墙的声音隔绝效果更加明显，有利于提高室内的舒适度。

3. 视觉效果显著双层幕墙的结构独特，通过内外层的玻璃反射和折射，能够呈现出独特的光影效果。

而且，双层幕墙的建筑幕墙系统中所用的材料种类丰富，颜色多样，可以根据设计师的需求进行多样的组合，呈现出多样的外观效果。

4. 抗风压性能强双层幕墙的结构稳固、承载能力强，可以有效地抵御大风的风压，保障建筑的安全性和稳定性。

5. 玻璃面积大双层幕墙的外墙面积相对比较大，能够提高建筑的采光性能，让更多的自然光线进入室内，营造出明亮舒适的室内环境。

三、双层幕墙在建筑设计中的应用双层幕墙由于其优异的性能，在建筑设计中得到了广泛的应用。

双层幕墙的分类双层玻璃幕墙主要分为内循环和外循环体系，有其共同点和不同点，共同特点都是在双层玻璃之间形成温室效应，并将其温室的夏季的过热空气排除室外，冬季把太阳热能有控制排入室内，使冬夏二季节约大量能源。

在夏季为防紫外线和强热辐射要遮阳帘办法是必要的，内循环和外循环体系有如下特点：（一）内循环双层幕墙结构主要特点1.其结构设计可采用框架断热或单元断热形式。

2.一般外层玻璃选用中空钢化，内层玻璃选择单片钢化。

3.采用强制措施，电控管道系统，把夏季的白天将双层封闭热通道大部分热空气排除室外。

冬季将温室效应蓄热通过管道回路系统加热将传到室内，达到节能效果。

其风外层之间的空腔厚度设计较窄。

一般120-200mm之内（个别的有400mm左右）。

4.需要增设自然空气进入室内的窗扇通道。

5.便于清洗双层玻璃之间的灰尘。

6.使用材料较少，因此成本较低。

7.但需用电子驱动抽风，它比外循环结构节能率低一些。

（二）外循环双层玻璃幕墙结构主要特点1.其结构设计可采用外层框架、单元或点式驳接形式，内层框架断热或单元中空玻璃断热形式。

2.一般外层玻璃选用单片或夹层钢化，内层玻璃选择中空（low-e）钢化。

3.采用自然的“烟筒”效应，夏季的白天将温室的热空气排除室外，注意不同楼层的“烟筒”效应不同。

4.其内外层之间的空腔厚度设计较厚，例于内外层之间的空腔人员进入清洗工作。

5.不需要增设专用设备自然空气进入窗内和屋内，外层幕墙设计有进出风口，内层幕墙设计有开启门或窗，需要注意的是进出其不意口应防止沙尘土的进入，通道下部设置外空气进入腔体的进风口和上部热空交换后的排风口。

6.双层玻璃之间的灰尘应考虑方便清洗。

7.使用材料较多，因此成本较高。

（三）外循环双层通道设计中的几个问题1.通道参数设计双层幕墙之间“通道”高度、“通道”宽度等六个主要方面进行考虑，进出风口面积比应控制在一定比例之间，温度与温差变化、外界风矢、进出风口压力受外界自然环境的影响，“通道”高度与“通道”宽度应进行计算，并通过风洞试验后取得合理的数据，以便应用到设计，“通道”宽度也要考试一个政党人能够进入。

建筑幕墙之双层幕墙的浅析现代建筑设计风格越来越多采用双层玻璃幕墙，因为它们在自然通风、隔音、抗风和挡雨等方面有绝对的优势。

现代节能建筑要求有很好的保温隔热、晚间通风等效果，这正是双层幕墙未来化加速发展的动因和趋势。

本文对建筑幕墙之双层幕墙结构优势等进行了探讨分析。

标签：双层幕墙；建筑设计；应用外层幕墙是由一个半封闭的玻璃组合框架组成，一般采用框幕墙或支点玻璃幕墙，主要作用是遮风、挡雨、隔音、调节空气间层空气流动等作用；空气间层是由是内外两层玻璃之间的气体，通过改变空气的流动情况，可以减少外部环境对建筑室内的影响；内层幕墙大部分采用明框幕墙双层幕墙是双层玻璃幕墙的简称，由外层玻璃幕墙、空气间层和内层玻璃幕墙组成的多层结构幕墙。

或活动窗，并开有检修门，在双层组合中起到二次遮挡、阻隔作用双层玻璃幕墙正是解决现代建筑能源问题上的重大设计手法。

在欧美国家，双层幕墙已经成为建筑竞争的普遍特点，但作为前卫建筑的立面技术手段，越来越多的设计师对其实际性能参与更多的实践，以此达到更大性能的改善。

一、双层幕墙的性能特点（一）隔声。

传统的建筑单层幕墙对外界声音的阻隔效果有限，采用双层玻璃幕墙之后效果明显改善。

外层墙板通过反射效应阻挡噪声，主要体现在以下方面：当外层幕墙后的噪音低于外部，代表外层幕墙对外界噪音起到明显的阻隔效果，如果没有关闭内层幕墙，内部环境也只有受到很小的外部环境噪音的影响。

当外部噪音透过外层幕墙声音反射到空气间层，内层幕墙的开启面积决定着声音的阻隔效应，隔声水准与通风需求之间有密切联系。

当室内的噪音一部分被外层幕墙反射到建筑内部，这样会使内部环境的声音回荡，间接增加内部声音的响度。

（二）保温隔热。

以廊道式双层幕墙为例，在炎热的夏季，由于半开放的外层幕墙全部关闭，只有幕墙上下通风口可开启，空气可以从外层玻璃下部进风口进入这一空间，又从玻璃上部排风口离开这一空间，这使得空气间层的热空气可以与外界空气交互替换，形成对流，有效地对内部环境起到隔热的作用。

幕墙设计中的幕墙系统分类幕墙（Curtain Wall）是指围护建筑物的外层结构，它可以提供隔热、隔音、防水、抗风、抗震等功能。

在幕墙设计中，存在着多种不同类型的幕墙系统，每种系统都有其独特的特点和适用场景。

本文将对幕墙设计中常见的几种幕墙系统进行分类和介绍。

一、单层幕墙系统单层幕墙系统是最简单、最经典的幕墙类型之一。

它由一个单层的玻璃幕墙构成，没有其它复杂的结构层。

单层幕墙系统透光性好，能够充分利用自然光源，给建筑物创造一个明亮、开放的外观。

同时，它还能有效隔热和保温，提高建筑物的能源利用效率。

在商业办公楼、高级住宅等建筑类型中广泛应用。

二、双层幕墙系统双层幕墙系统是一种在单层幕墙的基础上增加了一个内部隔热层的设计。

这个隔热层可以提高建筑物的隔热性能，减少能量的损耗。

双层幕墙系统具有较好的隔音性能，能够有效减少外界噪音对室内环境的影响。

此外，它还能够创建一个可以人为控制的空气流通区域，提高室内空气的质量。

这种系统常用于需要更高隔热性能和声音控制的建筑物，如影剧院和会议中心。

三、通风幕墙系统通风幕墙系统是一种能够进行自然通风或机械通风的设计。

它通过设计适当的透气孔，让新鲜空气进入建筑内部，排出室内不良空气。

该系统具有良好的气密性和密封性，能够有效减少能量的损失。

通风幕墙系统广泛应用于大型商业综合体、体育馆等需要保持室内空气质量的建筑物。

四、悬挂式幕墙系统悬挂式幕墙系统是一种通过悬挂和固定在主体结构上的幕墙构件来支撑幕墙的设计。

这种系统可以让幕墙构件在垂直方向上有一定的变形能力，有效抵抗外界风压和地震力。

悬挂式幕墙系统具有较高的安全性和稳定性，适用于高层建筑和地震频发地区。

五、玻璃幕墙系统玻璃幕墙系统是以玻璃为主要构件的幕墙设计。

它可以根据需要选择不同种类的玻璃，如普通玻璃、夹层玻璃、LOW-E玻璃等，以实现不同的功能和效果。

玻璃幕墙系统广泛用于商业办公楼、购物中心和高级酒店等建筑，它的采光性好、外观效果美观大方，受到了广泛的欢迎。

双层玻璃幕墙防火设计暂行规定1 术语1.1 双层玻璃幕墙双层玻璃幕墙是指由外层结构玻璃幕墙、内层结构玻璃幕墙和内外结构之间的空气层构成的新型幕墙。

内外结构之间的空气层一般形成一个连续空间，空气可以从下或侧部进风口进入通道，从顶部或侧部排风，通风采用机械或自然热浮力排风方式。

1.2 双层玻璃幕墙的分类按结构形式分为面约束式（整面式）、横向、竖向按换气层构造形式分为内呼吸、外呼吸1.3整面式面约束式动态幕墙防火构造要求（整面式双层幕墙）面约束式动态幕墙，由于空气在内外层幕墙间整体流通，失火时易造成烟火在中间层面约束式防火简图1.横向约束式双层玻璃幕墙2 廊道式竖向约束式动态幕墙，双层幕墙通过竖向的有效防火隔离条形成防火专属通道，利用“烟囱效应”将污染空气及烟雾导出。

竖向约束式动态幕墙单元包括通道单元、有效层间单元等。

廊道式防火简图通道式动态幕墙，双层幕墙通过竖向的有效防火隔离条形成防火专属通道，利用“烟囱效应”将污染空气及烟雾导出。

竖向约束式动态幕墙单元包括通道单元、有效层间单元等。

通道式防火简图1.5 内呼吸式双层玻璃幕墙1.6 外呼吸式双层玻璃幕墙双层动态节能幕墙(也叫热通道幕墙)按通风原理分为自然通风和强制通风两种系统, 即外循环双层幕墙系统和内循环双层幕墙系统.内循环外循环外循环结构防火构造要求：外层幕墙设置通畅的排烟方式，此时考虑内层幕墙防火构造与设置，在每层楼板外沿设置耐火极限不低于1小时、高度不低于0.8的不燃烧实体裙墙或防火玻璃裙墙，同时保证外层幕墙转接构造达到设计耐火极限值。

设置水平马道及通风、空气调节系统应采取防火、防烟措施，耐火极限不低于1小时。

通风、空气调节系统的管道等，应采用不燃烧材料制作。

内循环结构防火构造要求：内层幕墙设置机械排烟方式，此时考虑内层幕墙防火构造与设置，同时保证外层幕墙转接构造达到设计耐火极限值。

2 双层玻璃幕墙防火设计规定2.1 一般规定2.1.1 设双层玻璃幕墙的建筑内均应设置室内消火栓系统、自动喷水灭火系统、火灾自动报警系统和机械防排烟系统等设施。
