接触网图例第一节接触网平面布置图接触网平面布置图是接触网施工的主要依据，它以图例的形式，反映了接触网布置情况，铁路线路情况，沿线地质情况，接触网设备的种类、类型、数量及其安装位置等。
接触网平面布置图由接触网布置平面图、表格栏、材料统计表、说明、图标等部分内容，如附图《接触网平面布置图》。
在接触网平面布置图中，将铁路线路及设备、接触网布置等用规定的图例符号来表示，其内容如表4-1-1所示。

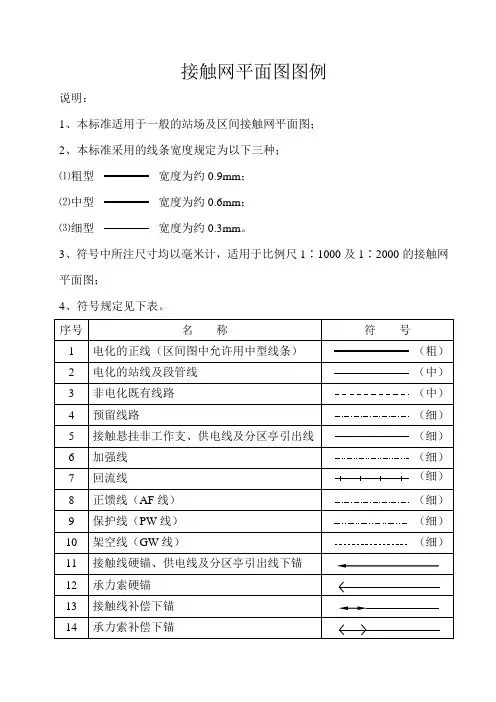

表4-1-11、本标准适用于一般的站场及区间接触网平面；2、本标准采用的线条宽度规定为以下三种：（1）粗型宽度为0.9mm（2）中型宽度为0.6mm （3）细型宽度为0.3mm3、符号中所注尺寸均以mm计，适用于比例尺1：1000及1：2000的接触网平面；4、规定符号见下表。
序号123序号4567预留线路接触悬挂非工作支，供电线及分区亭引出线加强线回流线名称电化的正线（区间图中允许用中型线条）电化的站线及段管线等非电化既有线路名称符号符号891011121314151617181920212223正馈线（AF线）保护线（PW线）架空地线（GW线）接触线硬锚，供电线及分区亭引出线下锚承力索硬锚接触线补偿下锚承力索补偿下锚链形悬挂硬锚半补偿链形悬挂下锚全补偿链形悬挂下锚加强线下锚回流线下锚正馈线（AF线）下锚保护线（PW线）下锚架空地线（GW线）下锚区间曲线及头尾：R—曲线半径(m)L—曲线全长(m)l—缓和曲线长(m)序号242526站场曲线及头尾：R—曲线半径(m)L—曲线全长(m)l—缓和曲线长(m)拉出值300mm，书写位置即为拉出方向；也可不注“300”，用半箭头表示，箭头指向即为拉出方向拉出值150mm（除“300”允许用半箭头表示，其余均应写出数值），书写位置即为拉出方向名称符号27282930313233343536373839区间单线腕臂钢筋混凝土柱区间单线腕臂钢柱站场单线腕臂钢筋混凝土柱站场单线腕臂钢柱站场单线定位钢筋混凝土柱站场双线腕臂钢柱站场钢筋混凝土柱软横跨站场钢柱软横跨站场钢柱硬横跨非绝缘锚段关节绝缘锚段关节半补偿链形悬挂中心锚结、简单悬挂中心锚结区间全补偿链形悬挂中心锚结40站场全补偿链形悬挂中心锚结（虚线为锚结绳）4142分段绝缘子串分段绝缘器序号43444546分相绝缘器股道间电连接常分隔离开关常合隔离开关名称符号4748495051常分的带接地闸刀的隔离开关常合的带接地闸刀的隔离开关管形避雷器区间隧道站场隧道52隧道内非绝缘关节（全补偿链形悬挂下锚）53隧道内绝缘关节（全补偿链形悬挂下锚）上承式桥梁及设计电化线路在上面的立交桥、拱桥等下承式栓焊桥梁小桥、涵洞设计电化线路在下面的立交桥架空水槽、水管5455565758序号596061626364名称天桥地道渗沟雨棚仓库站房符号6566676869707172737475767778序号7980路肩挡墙托盘式路基墙有限界门的平交道区间长（短）链标记回流线跨越接触悬挂吸上线位置吸流变压器水鹤进站高柱色灯信号机通过高柱色灯信号机区间公里标机车检查坑接触网起测点接触网工区名称区间横向电连接扼流变压器符号81AT区段双极隔离开关82AT区段区间AF、PW线在钢柱悬挂。
石家庄铁道大学四方学院毕业设计大沙坪车站接触网的平面布置图设计The Design of the C atenary’s floorplanfor Dashaping Station2014届电气工程系专业电气工程及其自动化学号 20106776学生姓名吉鹏斐指导老师张福生完成日期 2014年5月20日摘要接触网技术的研究和设计是高速电气化铁路发展的基础，使接触网始终处于良好工作状态，安全可靠的向电力机车供电，对于保证铁路运输畅通无阻有着重大意义。
本设计是对车站接触网的设计，重点介绍了高速电气化接触网的基本组成和结构特征，如接触线索，支持装置，接触悬挂，定位装置，支柱基础等部分；同时完成了关于站场接触网平面布置图的设计计算，如气象条件与悬挂形式的确定，负载计算，拉出值与锚段选择，跨距确定与校验，支柱负载计算与校验等部分；最后完成了平面图表格栏部分与并对本设计做了最后总结性说明。
本设计绘制出了大沙坪车站接触网的CAD平面布置图与供电平面图。
关键词：站场接触网布置图AbstractThe technology research and design of the catenary is the basis for the development of high-speed electrified railway, so that to make the catenary in good working condition, safe and reliable power supply to electric locomotives, is of great significance to guarantee the rail transport smooth flow.This design is about the design of the station catenary, focusing on the basic composition and structure of high-speed electrified catenary, such as contact leads, support devices, touch suspension, positioning devices, and other parts of the foundation pillars; simultaneously on the station catenary floorplan design calculations, such as weather conditions and the form of the suspension, load calculation, pull the anchor segment selector value, determine the span calibration, and other pillars of the load calculation and verification part; finally completed the plan forms part of the column and the design and made a final summary description.This design drawn out of the station Dashaping catenary CAD floor plan and the map for suppling energy.Key words:Station Catenary Layout目录第1章绪论 (1)1.1 课题研究目的意义 (1)1.2 国内外研究现状 (1)1.2.1 国外研究现状 (1)1.2.2 国内研究现状 (1)1.3 论文研究内容 (2)第2章气象条件及负载计算 (3)2.1 气象条件 (3)2.2 接触悬挂类型 (4)2.3 负载计算 (5)第3章站场平面布置图设计 (8)3.1 供电平面图 (8)3.1.1 供电方式 (8)3.1.2 供电平面图 (8)3.2 拉出值计算与锚段划分 (9)3.2.1 拉出值计算 (9)3.2.2 锚段划分 (9)3.3 中心锚结 (10)3.4 跨距计算 (11)3.5 接触线索驰度长度计算 (14)3.5.1 张力驰度计算 (14)3.5.2 线索长度计算 (15)3.6 全补偿简单链型悬挂安装曲线计算 (16)第4章接触网设备选择 (19)4.1 支持装置 (19)4.1.1 腕臂支持装置 (19)4.1.2 硬横跨 (19)4.2 定位装置 (20)4.2.1 正定位和反定位 (20)4.2.2 组合定位 (21)4.3 支柱负载计算与校验 (22)4.3.1 中间柱容量校验 (25)4.3.2 转换柱容量校验 (26)4.3.3 锚柱容量校验 (28)I第5章表格栏及相应说明 (30)5.1 侧面界限 (30)5.2 支柱类型 (30)5.3 地质情况 (31)5.4 横卧板类型 (32)5.5 接触网接地 (33)第6章结论 (34)参考文献 (35)致谢 (36)附录 (37)附录A 外文资料 (37)附录B 大沙坪车站接触网平面布置图设计CAD图 (62)II石家庄铁道大学四方学院毕业设计第1章绪论1.1 课题研究目的意义接触网在供电回路中起着十分重要的作用，直接影响着电气化铁道的运行可靠性，因此必须使接触网始终处于良好的工作状态，安全可靠的向电力机车供电，对于保证铁路运输畅通无阻有着极为重大的意义。
接触网施工图例接触网施工图是接触网工程的重要文件，由设计部门通过初步设计和施工设计来完成。
它表达了接触网的技术特点和性能、设备种类和型号、工程数量、零件构造及材料等。
施工图是接触网施工的依据，也是运营管理的重要资料。
接触网施工图包括接触网平面布置图、接触网安装图、接触网零件图等。
平面图上标出了接触网支持装置、设备、附加悬挂〔回流线、架空地线等〕等的安装图号，从相应的安装图中可查出安装形式、使用的零、部件名称及规格，零、部件的具体形状构造及规格从零件图中能够确定。
一、接触网平面布置图接触网平面布置图是接触网施工的主要依据，它以图例的形式，反映了接触网布置情况，铁路线路情况，沿线地质情况，接触网设备的种类、类型、数量及其安装位置等。
接触网平面布置图由接触网布置平面图、表格栏、材料统计表、说明、图标等局部容，如附图?接触网平面布置图?。
接触网平面布置图分为站场平面布置图、区间平面布置图、隧道平面布置图。
二、接触网图例在接触网平面布置图中，将铁路线路及设备、接触网布置等用规定的图例符号来表示，其容如表4-1-1所示。
接触网图例表4-1-11、本标准适用于一般的站场及区间接触网平面；2、本标准采用的线条宽度规定为以下三种：〔1〕粗型宽度为0.9mm〔2〕中型宽度为0.6mm〔3〕细型宽度为0.3mm3、符号中所注尺寸均以mm计，适用于比例尺1：1000及1：2000的接触网平面；4、规定符号见下表。
序号名称符号1 电化的正线〔区间图中允许用中型线条〕2 电化的站线及段管线等3 非电化既有线路序号名称符号4 预留线路5 接触悬挂非工作支，供电线及分区亭引出线6 加强线7 回流线8 正馈线〔AF线〕9 保护线〔PW线〕10 架空地线〔GW线〕11 接触线硬锚，供电线及分区亭引出线下锚12 承力索硬锚13 接触线补偿下锚14 承力索补偿下锚15 链形悬挂硬锚16 半补偿链形悬挂下锚17 全补偿链形悬挂下锚18 加强线下锚19 回流线下锚20 正馈线〔AF线〕下锚21 保护线〔PW线〕下锚22 架空地线〔GW线〕下锚23 区间曲线及头尾：R—曲线半径(m) L—曲线全长(m) —缓和曲线长(m)序号名称符号24 站场曲线及头尾：R—曲线半径(m) L—曲线全长(m) —缓和曲线长(m)25 拉出值300mm，书写位置即为拉出方向；也可不注“300〞，用半箭头表示，箭头指向即为拉出方向26 拉出值150mm〔除“300〞允许用半箭头表示，其余均应写出数值〕，书写位置即为拉出方向27 区间单线腕臂钢筋混凝土柱28 区间单线腕臂钢柱29 站场单线腕臂钢筋混凝土柱30 站场单线腕臂钢柱31 站场单线定位钢筋混凝土柱32 站场双线腕臂钢柱33 站场钢筋混凝土柱软横跨34 站场钢柱软横跨35 站场钢柱硬横跨36 非绝缘锚段关节37 绝缘锚段关节38 半补偿链形悬挂中心锚结、简单悬挂中心锚结39 区间全补偿链形悬挂中心锚结40 站场全补偿链形悬挂中心锚结〔虚线为锚结绳〕41 分段绝缘子串42 分段绝缘器序号名称符号43 分相绝缘器44 股道间电连接45 常分隔离开关46 常合隔离开关47 常分的带接地闸刀的隔离开关48 常合的带接地闸刀的隔离开关49 管形避雷器50 区间隧道51 站场隧道52 隧道非绝缘关节〔全补偿链形悬挂下锚〕53 隧道绝缘关节〔全补偿链形悬挂下锚〕54 上承式桥梁及设计电化线路在上面的立交桥、拱桥等55 下承式栓焊桥梁56 小桥、涵洞57 设计电化线路在下面的立交桥58 架空水槽、水管序号名称符号59 天桥60 地道61 渗沟62 雨棚63 仓库64 站房65 路肩挡墙66 托盘式路基墙67 有限界门的平交道68 区间长〔短〕链标记69 回流线跨越接触悬挂70 吸上线位置71 吸流变压器72 水鹤73 进站高柱色灯信号机74 通过高柱色灯信号机75 区间公里标76 机车检查坑77 接触网起测点78 接触网工区序号名称符号79 区间横向电连接80 扼流变压器81 AT区段双极隔离开关82 AT区段区间AF、PW线在钢柱悬挂83 AT区段站场AF、PW线在钢筋混凝土柱悬挂84 AT区段区间AF、PW线在钢筋混凝土柱悬挂85 架空线在站场钢筋混凝土柱悬挂86AT区段AF、PW线在钢筋混凝土支柱下锚表示馈线第一锚段；1AF：2380.00—1AF2380.00表示锚段长度表示保护线第一锚段；1PW：2380.00—1PW2380.00表示锚段长度87接触悬挂锚段下锚4：表示锚段号1286.08：表示锚段长度〔m〕88 道岔编号及型号89 跨距长度〔m〕6590 土壤安息角30°91 土壤承压力〔MPa〕20092 火花间隙93 放电器94 接地极。
