接触网平面图符(1)

一、名词解释1、接触网接触网是电气化铁路交通所特有的沿路轨假设的为电力机车或电动车组提供牵引电能的特殊供电线路，是电气化轨道交通牵引供电系统的重要组成部分。

广义上讲，接触网包括由接触轨构成的牵引供电结构和由架空接触线构成的牵引供电结构两大类。

狭义上讲，接触网主要指架空接触网。

2、结构高度链型悬挂在支柱定位点处，承力索与接触线间的垂直距离。

3、悬挂弹性接触网悬挂弹性,是指接触悬挂在受电弓抬升力的作用下所具有的升高性能，即悬挂某一点在受电弓压力下，单位垂直力使接触线升高的程度。

衡量弹性的标准,一是弹性的大小二是弹性的均匀程度。

弹性小且比较均匀是接触网适应高速行车所追求的目标。

4、当量跨距假如设定一个综合代表跨距，而这个跨距中的导线张力随温度变化的规律与该锚段内的实际变化规律完全相同，则这个假设的代表跨距就称为该锚段的当量跨距。

5、临界跨距所谓临界跨距是指在该跨距内，接触线最大张力既出现在最低温度时，又出现在覆冰时的一个跨距。

6、临界负载所谓临界负载，就是假设覆冰时的合成负载。

在临界负载状态下，承力索的张力达到最大许可值，并等于承力索在最低温度时的张力。

7、土壤安息角土壤安息角（自然倾斜角）：土壤自然堆积，经沉落稳定后的表面与地平面所形成的夹角，就是土壤的安息角（自然倾斜角）。

8、安装曲线安装曲线是指欲使架设后的线索张力和弛度符合技术要求，必须预先计算和提供的工程安装用的悬挂线索张力和弛度随温度变化的曲线。

9、波动速度波动传播速度是指在两端加有张力的线索，在静止条件下对其施加P= Pδ(t)（δ(t)为冲激函数）的作用力后，线索振动横波（振动方向和传播方向垂直的波）沿线索的传播速度。

10、受电弓归算质量受电弓的归算质量是指将整个受电弓的活动部分（如滑板、托架、框架等）的实际质量利用动能相等原理归算到受电弓工作高度（弓线接触点），使整个受电弓具有与滑板相同加速度的质量，该质量所产生的动能与整个受电弓所产生的实际动能相等。

竭诚为您提供优质文档/双击可除

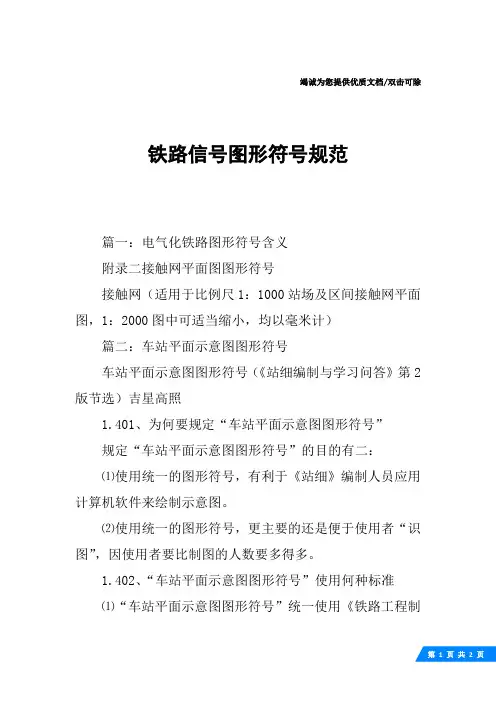

铁路信号图形符号规范
篇一：电气化铁路图形符号含义
附录二接触网平面图图形符号
接触网（适用于比例尺1：1000站场及区间接触网平面
图，1：2000图中可适当缩小，均以毫米计）
篇二：车站平面示意图图形符号
车站平面示意图图形符号（《站细编制与学习问答》第2
版节选）吉星高照
1.401、为何要规定“车站平面示意图图形符号”
规定“车站平面示意图图形符号”的目的有二：
⑴使用统一的图形符号，有利于《站细》编制人员应用
计算机软件来绘制示意图。

⑵使用统一的图形符号，更主要的还是便于使用者“识
图”，因使用者要比制图的人数要多得多。

1.402、“车站平面示意图图形符号”使用何种标准
⑴“车站平面示意图图形符号”统一使用《铁路工程制
12。
