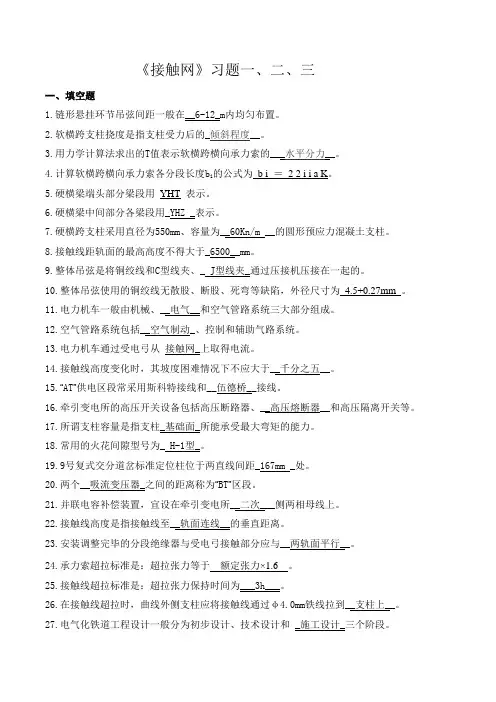

《接触网》习题一、二、三一、填空题1.链形悬挂环节吊弦间距一般在__6-12_m内均匀布置。
2.软横跨支柱挠度是指支柱受力后的_倾斜程度__。
3.用力学计算法求出的T值表示软横跨横向承力索的___水平分力__。
的公式为b i ＝ 2 2 i i a K。
4.计算软横跨横向承力索各分段长度bi5.硬横梁端头部分梁段用YHT表示。
6.硬横梁中间部分各梁段用_YHZ _表示。
7.硬横跨支柱采用直径为550mm、容量为__60Kn/m __的圆形预应力混凝土支柱。
8.接触线距轨面的最高高度不得大于_6500__mm。
9.整体吊弦是将铜绞线和C型线夹、_ J型线夹_通过压接机压接在一起的。
10.整体吊弦使用的铜绞线无散股、断股、死弯等缺陷，外径尺寸为 4.5+0.27mm。
11.电力机车一般由机械、__电气__和空气管路系统三大部分组成。
12.空气管路系统包括__空气制动_、控制和辅助气路系统。
13.电力机车通过受电弓从接触网_上取得电流。
14.接触线高度变化时，其坡度困难情况下不应大于__千分之五__。
15.“AT”供电区段常采用斯科特接线和__伍德桥__接线。
16.牵引变电所的高压开关设备包括高压断路器、__高压熔断器__和高压隔离开关等。
17.所谓支柱容量是指支柱_基础面_所能承受最大弯矩的能力。
18.常用的火花间隙型号为_ H-1型_。
19.9号复式交分道岔标准定位柱位于两直线间距_167mm _处。
20.两个__吸流变压器_之间的距离称为“BT”区段。
21.并联电容补偿装置，宜设在牵引变电所__二次___侧两相母线上。
22.接触线高度是指接触线至__轨面连线__的垂直距离。
23.安装调整完毕的分段绝缘器与受电弓接触部分应与__两轨面平行__。
24.承力索超拉标准是：超拉张力等于额定张力×1.6 。
25.接触线超拉标准是：超拉张力保持时间为___3h___。
26.在接触线超拉时，曲线外侧支柱应将接触线通过φ4.0mm铁线拉到__支柱上__。
接触网名词解释
接触网是供电系统中的一种设备，用于向电力机车或电动列车提供电力。
它由一组金属导线组成，安装在铁路上方的支架上。
接触网的主要功能是通过与电力机车上的受电弓接触，将电能传输到机车上，以供机车的牵引和辅助系统使用。
接触网的工作原理很简单。
当电力机车行驶在铁路上时，受电弓与接触网之间会建立电气连接。
电力通过接触网的导线传输到受电弓，然后进入电力机车的牵引系统，用于驱动机车的电动发动机。
另外，接触网还会提供电力给机车的辅助系统，如照明、空调、制动等。
为了确保电力的传输效率和安全性，接触网需要具备一些特点。
首先，接触网的导线必须具有足够的导电能力，以便承载电力机车的牵引需求。
其次，接触网需要保持与受电弓之间的良好接触，以减少电阻和能量损耗。
此外，接触网还需要具备一定的弹性，以适应电力机车在铁路上的运动和振动。
在设计和建设接触网时，需要考虑多种因素。
例如，铁路的供电方式、电力机车的功率需求、线路的形状和坡度等。
此外，接触网还需要进行定期的检修和维护，以确保其正常运行和安全性。
总结来说，接触网是一种供电系统设备，用于向电力机车或电动列车提供电力。
它通过与电力机车上的受电弓接触，将电能传输到机车上，以供机车的牵引和辅助系统使用。
地铁供电系统中柔性接触网常见故障和防范措施解析地铁供电系统中，柔性接触网是一种重要的供电方式，其具有灵活性高、运行稳定、噪音小等特点。
然而，由于操作不规范、设备老化、天气等原因，柔性接触网常常出现故障，如短路、断线、接触不良等。
这些故障不仅会影响地铁的运营效率，还可能对乘客的安全造成威胁。
因此，本文将从常见故障和防范措施两个方面，对地铁柔性接触网进行解析。
一、常见故障1. 短路故障柔性接触网的短路故障是指线路中存在直接连接两个电极的故障。
短路故障一般由于集电装置老化、磨损、接触不良等原因引起。
当柔性接触网出现短路故障时，会让电流直接通过故障段，导致周围的设备损坏、设备运行异常、保护装置动作等问题。
2. 断线故障3. 接触不良柔性接触网的接触不良是指集电装置与接触网之间存在接触不良的故障。
接触不良一般由于接触板脏污、磨损、杆塔变形等原因引起。
当柔性接触网出现接触不良故障时，列车只能依靠车辆内部电池的电量行驶，从而影响列车的正常运行。
二、防范措施1. 定期检查为预防柔性接触网出现故障，必须对柔性接触网进行定期检查和维修。
定期检查可以及时发现和处理柔性接触网存在的问题，在设备运行过程中避免出现潜在的故障隐患。
定期检查的内容包括柔性接触网的接触状态、集电装置的磨损状态、杆塔的稳定性等。
2. 设备更新柔性接触网的集电装置、杆塔等设备都会随着时间的推移而老化，存在一定的使用寿命。
为了确保柔性接触网的运行稳定，必须按照设备寿命进行更换和更新。
同时，在更新设备的过程中，需要保持设备与系统的协调性，并确保设备的质量和安全性。
3. 增强维护人员的操作技能柔性接触网的故障往往是由于经验不足或操作不规范导致的。
因此，为了防范柔性接触网的故障，需要增强维护人员的操作技能，提高其对设备的维护保养和故障处理的能力。
对于新维修人员，必须进行系统的培训和考核，确保其安全维修柔性接触网。
总之，柔性接触网是地铁供电系统中重要的组成部分，其正常运行对于地铁的运营、管理和安全都具有重要的影响。
