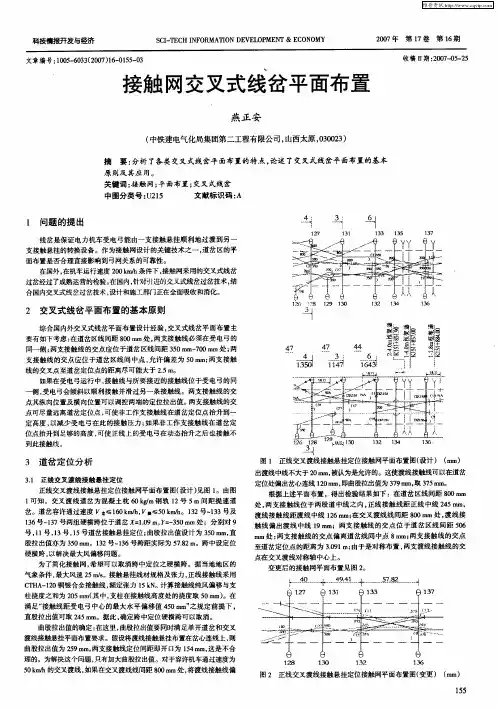

接触网平面布置图

刚性接触网刚性接触网授课稿2005年12月27日（2）刚性接触网结构简单，占用净空小。

排的高度为110mm，宽为85mm，其截面积达到2213.7mm2 ，其载流相当于1200mm2的铜导线。

即8*150mm2。

汇流排加上支撑装置和电气安全距离，从汇流排接触线底部至隧道顶部也只需要350mm左右。

一号线采用德国的弹性底座，采用了4根150mm2的馈线和2根120mm2，载流截面积才840mm2。

二、无外加张力子刚性悬挂接触网汇流排和接触导线不存在外加的机械张力，没有存在突发断线的潜在威胁，也无须担心由于接触导线过度磨损而导致断线，使接触网系统的运营安全可靠性大大得到了提高，同时也增加了系统的可维护性，减少了运营过程的频率，减轻了维护人员的负担。

三、绝缘锚段关节刚性悬挂接触网系统正线采用绝缘锚段关节进行电分段，无需再单独采用分段绝缘器，从而减少投资，且保证了正线接触网系统的相对连续性，提高接触网系统安全性、可靠性。

而柔性接网正线区间，由于隧道净空的原因往往无法采用绝缘锚段关节。

四、散热性好，运营可扩展性汇流排类似一个散热器的形状，可以显著的改善散热效果。

这种散热效果和无需张力可以防止铝排和接触线的过热。

一旦安装汇流排就无需担心线路繁忙和线网短路。

（如列车运行间隔2分钟，也无需额外增加的电缆）五、受网关系更好由于刚性接触网导高的要求的误差很小，受电弓在高速滑动过程中的波动就很好，增加了受电弓的稳定性。

六、平面布置方便刚性接触网可根据需要，在特殊的地方设计为可移动的形式。

如在地铁车辆段检修库、隧道段人防门、防淹门等地方其优越性十分明显。

缺点：一、技术要求高设计对刚性悬挂系统性能要求很高，在设计时要根据设计的车辆运行速度合理的布置支撑点的间距，根据温度变化合理的布置锚段长度。

施工中，有大量的测量工作。

如前期的支撑点的测量、锚段关节位置的确定，锚段长度的测量。

后期的支撑的高度、汇流排的高度、支撑点的拉出值、锚段关节的测量等。

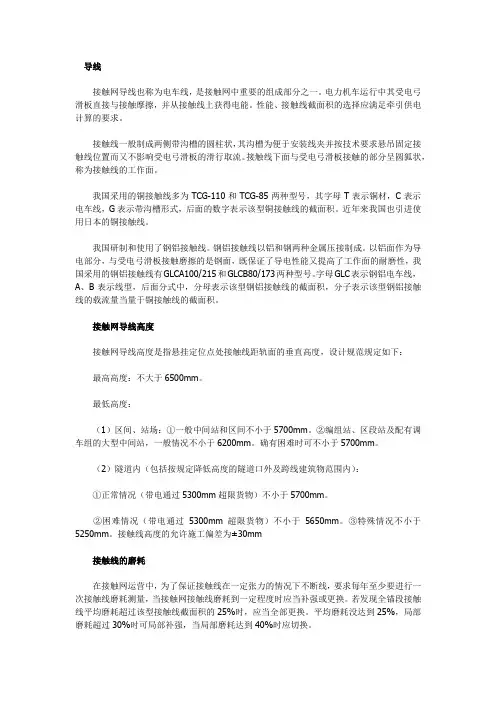

导线接触网导线也称为电车线，是接触网中重要的组成部分之一。

电力机车运行中其受电弓滑板直接与接触摩擦，并从接触线上获得电能。

性能、接触线截面积的选择应满足牵引供电计算的要求。

接触线一般制成两侧带沟槽的圆柱状，其沟槽为便于安装线夹并按技术要求悬吊固定接触线位置而又不影响受电弓滑板的滑行取流。

接触线下面与受电弓滑板接触的部分呈圆狐状，称为接触线的工作面。

我国采用的铜接触线多为TCG-110和TCG-85两种型号，其字母T表示铜材，C表示电车线，G表示带沟槽形式，后面的数字表示该型铜接触线的截面积。

近年来我国也引进使用日本的铜接触线。

我国研制和使用了钢铝接触线。

钢铝接触线以铝和钢两种金属压接制成。

以铝面作为导电部分，与受电弓滑板接触磨擦的是钢面，既保证了导电性能又提高了工作面的耐磨性，我国采用的钢铝接触线有GLCA100/215和GLCB80/173两种型号。

字母GLC表示钢铝电车线，A、B表示线型，后面分式中，分母表示该型钢铝接触线的截面积，分子表示该型钢铝接触线的载流量当量于铜接触线的截面积。

接触网导线高度接触网导线高度是指悬挂定位点处接触线距轨面的垂直高度，设计规范规定如下：最高高度：不大于6500mm。

最低高度：（1）区间、站场：①一般中间站和区间不小于5700mm。

②编组站、区段站及配有调车组的大型中间站，一般情况不小于6200mm。

确有困难时可不小于5700mm。

（2）隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）：①正常情况（带电通过5300mm超限货物）不小于5700mm。

②困难情况（带电通过5300mm超限货物）不小于5650mm。

③特殊情况不小于5250mm。

接触线高度的允许施工偏差为±30mm接触线的磨耗在接触网运营中，为了保证接触线在一定张力的情况下不断线，要求每年至少要进行一次接触线磨耗测量，当接触网接触线磨耗到一定程度时应当补强或更换。

若发现全锚段接触线平均磨耗超过该型接触线截面积的25%时，应当全部更换。

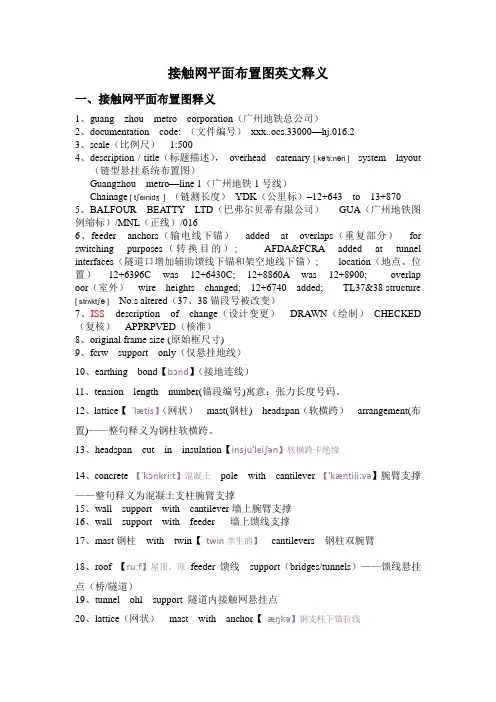

接触网平面布置图英文释义一、接触网平面布置图释义1、guang zhou metro corporation（广州地铁总公司）2、documentation code: （文件编号）xxx..ocs.33000—hj.016.23、scale（比例尺）1:5004、description / title（标题描述），overhead catenary [ kə'ti:nəri ] system layout（链型悬挂系统布置图）Guangzhou metro—line 1（广州地铁1号线）Chainage [ tʃeinidʒ]（链测长度）YDK（公里标）–12+643 to 13+8705、BALFOUR BEATTY LTD（巴弗尔贝蒂有限公司）GUA（广州地铁图例缩标）/MNL（正线）/0166、feeder anchors（输电线下锚）added at overlaps（重复部分）for switching purposes（转换目的）; AFDA&FCRA added at tunnel interfaces（隧道口增加辅助馈线下锚和架空地线下锚）; location（地点、位置）12+6396C was 12+6430C; 12+8860A was 12+8900; overlap oor（室外）wire heights changed; 12+6740 added; TL37&38 structure [ strʌktʃə ]No.s altered（37、38锚段号被改变）7、ISS description of change（设计变更）DRAWN（绘制）CHECKED （复核）APPRPVED（核准）8、original frame size (原始框尺寸)9、fcrw support only（仅悬挂地线）10、earthing bond【bɔnd】（接地连线）11、tension length number(锚段编号)寓意：张力长度号码。

分析刚性接触网布置方式摘要：某隧道接触网悬挂在广铁集团管内首次采用了刚性悬挂。

刚性悬挂在铁路领域应用较少，目前还没有成熟的检修工艺和维修标准，也没有运行经验，因此，有必要对接触网刚性悬挂进行学习和探讨。

关键词：刚性接触网；布置方式中图分类号：C35 文献标识码：A一、接触网刚性悬挂系统结构系统主要由定位绝缘装置、中间悬挂装置、中心锚结、汇流排、膨胀接头和刚柔过渡装置组成。

1、定位绝缘装置定位绝缘装置由调整底座、悬挂绝缘子和接地装置构成，其主要功能有以下几点。

（1）利用调整底座进行精准定位调整接触导线不带张力，因此整个悬挂系统的稳定性取决于底座的稳定性，所以底座采用了钢结构底座。

该底座结构简单，与汇流排的连接更牢固、稳定性更高。

（2）绝缘子完成系统绝缘为了满足防护绝缘子和汇流排的需要，绝缘子采用的是SMC 工程模压塑料，机械性能和电气性能得到提高。

（3）采用接地装置完成系统接地采用圆钢将所有的调整底座联接，并进行接地处理。

2、中间悬挂装置中间悬挂装置主要由中间悬挂点构成，使汇流排可以顺线路方向窜动，而不能上下、左右移动（或转动），减少了汇流排因自重带来的预挠度，如图2 所示。

3、中心锚结在汇流排中间部位安装中心锚结，防止汇流排向两侧伸展或收缩。

4、汇流排装置架空刚性悬挂中，汇流排是关键部件，每一段汇流排之间用中间接头连接，构成刚性悬挂的每一个锚段。

汇流排装置由汇流排和中间接头构成，其主要功能有二：即由汇流排和接触导线组成封闭截面形成刚性悬挂，汇流排夹持接触线有利于受电弓取流。

5、膨胀接头膨胀接头用于补偿汇流排系统因热胀冷缩而产生的长度变化，并保证电流良好续接，使得受电弓能平滑过渡，如图5 所示。

6、刚柔过渡装置江门隧道内的接触线是嵌入在汇流排内且不带张力；而隧道外的接触线却富有张力，是由承力索通过吊弦悬挂起来的，承力索同样有张力。

这就需要在隧道端口处设置刚柔过渡装置消除隧道内外的差异，使机车受流平稳。

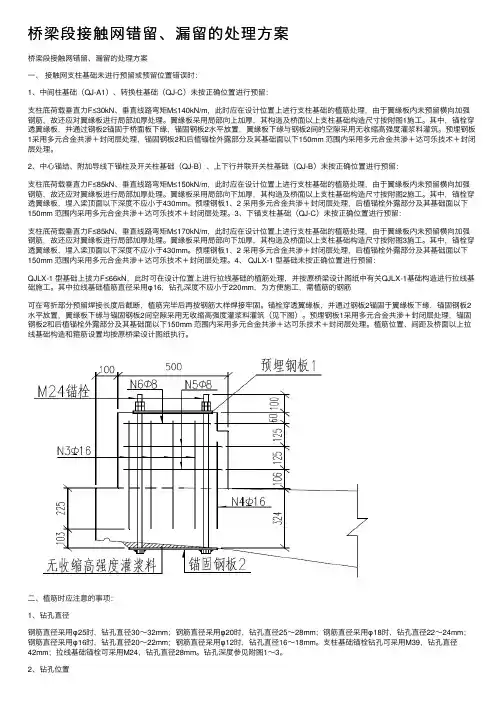

桥梁段接触⽹错留、漏留的处理⽅案桥梁段接触⽹错留、漏留的处理⽅案⼀、接触⽹⽀柱基础未进⾏预留或预留位置错误时：1、中间柱基础（QJ-A1）、转换柱基础（QJ-C）未按正确位置进⾏预留：⽀柱底荷载垂直⼒F≤30kN、垂直线路弯矩M≤140kN/m，此时应在设计位置上进⾏⽀柱基础的植筋处理，由于翼缘板内未预留横向加强钢筋，故还应对翼缘板进⾏局部加厚处理。

翼缘板采⽤局部向上加厚，其构造及桥⾯以上⽀柱基础构造尺⼨按附图1施⼯。

其中，锚栓穿透翼缘板，并通过钢板2锚固于桥⾯板下缘，锚固钢板2⽔平放置，翼缘板下缘与钢板2间的空隙采⽤⽆收缩⾼强度灌浆料灌筑。

预埋钢板1采⽤多元合⾦共渗＋封闭层处理，锚固钢板2和后植锚栓外露部分及其基础⾯以下150mm 范围内采⽤多元合⾦共渗＋达可乐技术＋封闭层处理。

2、中⼼锚结、附加导线下锚柱及开关柱基础（QJ-B）、上下⾏并联开关柱基础（QJ-B）未按正确位置进⾏预留：⽀柱底荷载垂直⼒F≤85kN、垂直线路弯矩M≤150kN/m，此时应在设计位置上进⾏⽀柱基础的植筋处理，由于翼缘板内未预留横向加强钢筋，故还应对翼缘板进⾏局部加厚处理。

翼缘板采⽤局部向下加厚，其构造及桥⾯以上⽀柱基础构造尺⼨按附图2施⼯。

其中，锚栓穿透翼缘板，埋⼊梁顶⾯以下深度不应⼩于430mm。

预埋钢板1、2 采⽤多元合⾦共渗＋封闭层处理，后植锚栓外露部分及其基础⾯以下150mm 范围内采⽤多元合⾦共渗＋达可乐技术＋封闭层处理。

3、下锚⽀柱基础（QJ-C）未按正确位置进⾏预留：⽀柱底荷载垂直⼒F≤85kN、垂直线路弯矩M≤170kN/m，此时应在设计位置上进⾏⽀柱基础的植筋处理，由于翼缘板内未预留横向加强钢筋，故还应对翼缘板进⾏局部加厚处理。

翼缘板采⽤局部向下加厚，其构造及桥⾯以上⽀柱基础构造尺⼨按附图3施⼯。

其中，锚栓穿透翼缘板，埋⼊梁顶⾯以下深度不应⼩于430mm。

预埋钢板1、2 采⽤多元合⾦共渗＋封闭层处理，后植锚栓外露部分及其基础⾯以下150mm 范围内采⽤多元合⾦共渗＋达可乐技术＋封闭层处理。

接触网施工图例接触网施工图是接触网工程的重要文件，由设计部门通过初步设计和施工设计来完成。

它体现了接触网的技术特点和性能、设备种类和型号、工程数量、零件构造及材料等。

施工图是接触网施工的依据，也是运营管理的重要资料。

接触网施工图包括接触网平面布置图、接触网安装图、接触网零件图等。

平面图上标出了接触网支持装置、设备、附加悬挂（回流线、架空地线等）等的安装图号，从相应的安装图中可查出安装形式、使用的零、部件名称及规格，零、部件的具体形状结构及规格从零件图中能够确定。

一、接触网平面布置图接触网平面布置图是接触网施工的主要依据，它以图例的形式，反映了接触网布置情况，铁路线路情况，沿线地质情况，接触网设备的种类、类型、数量及其安装位置等。

接触网平面布置图由接触网布置平面图、表格栏、材料统计表、说明、图标等部分容，如附图《接触网平面布置图》。

接触网平面布置图分为站场平面布置图、区间平面布置图、隧道平面布置图。
